Ліжко рятівне “ковчег спальний”

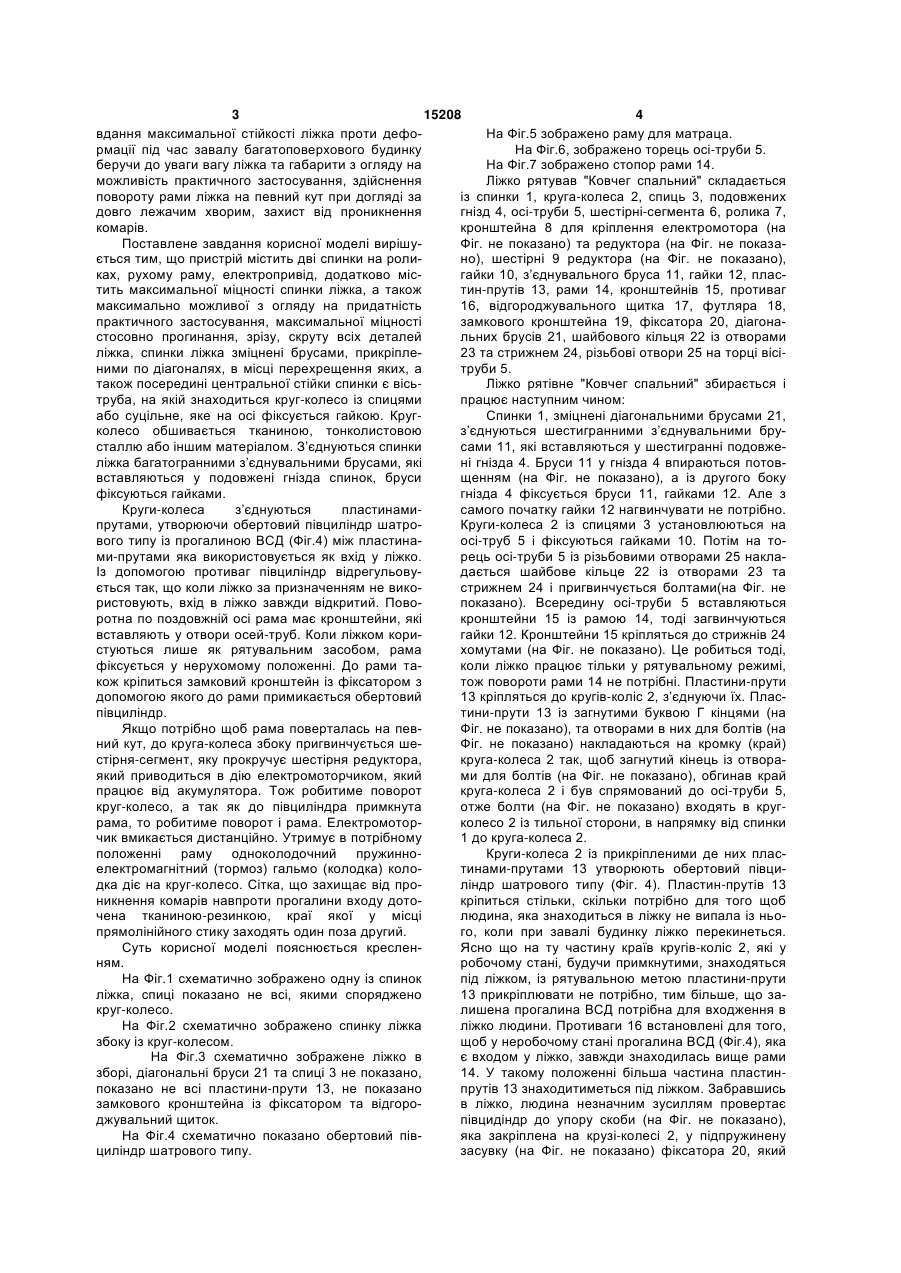

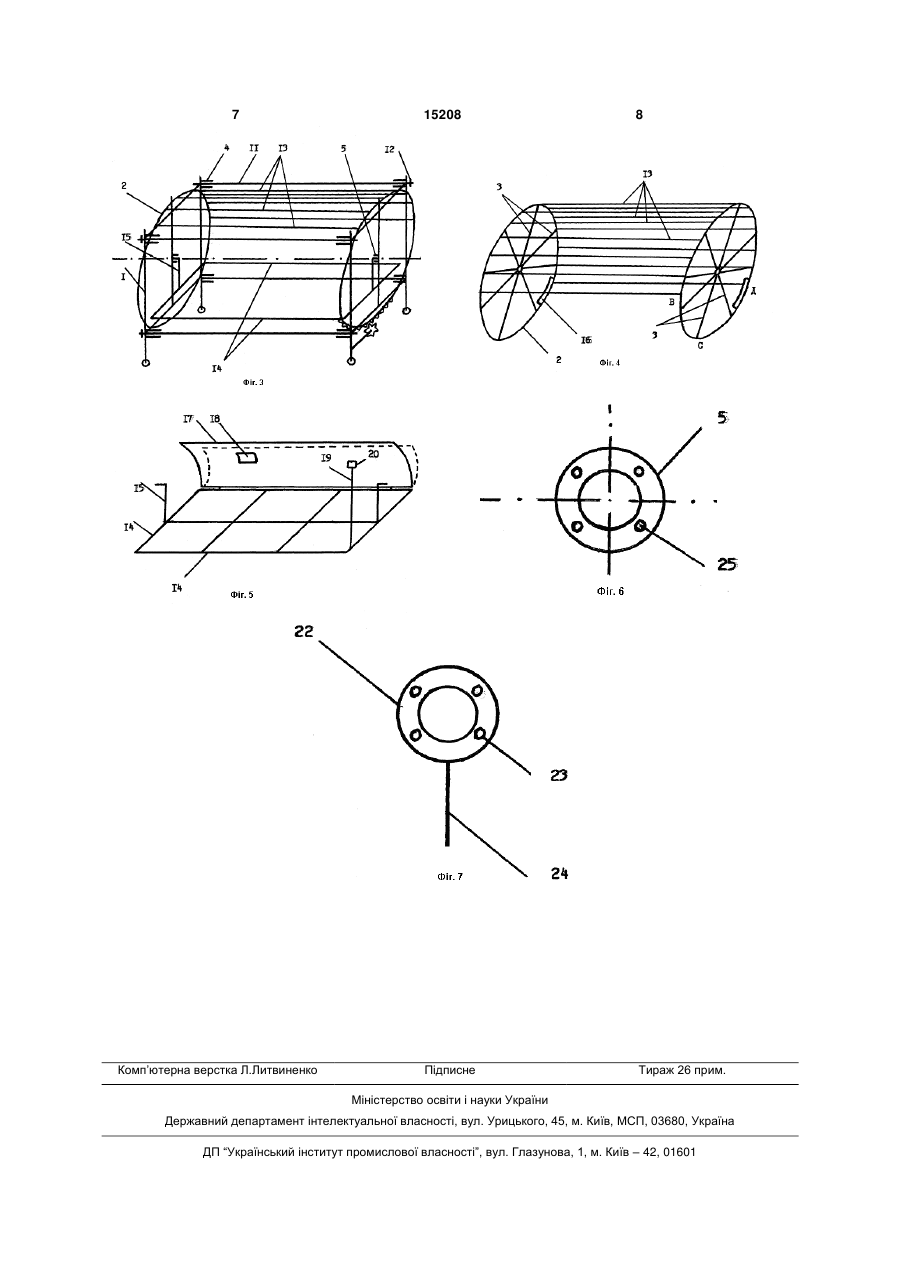

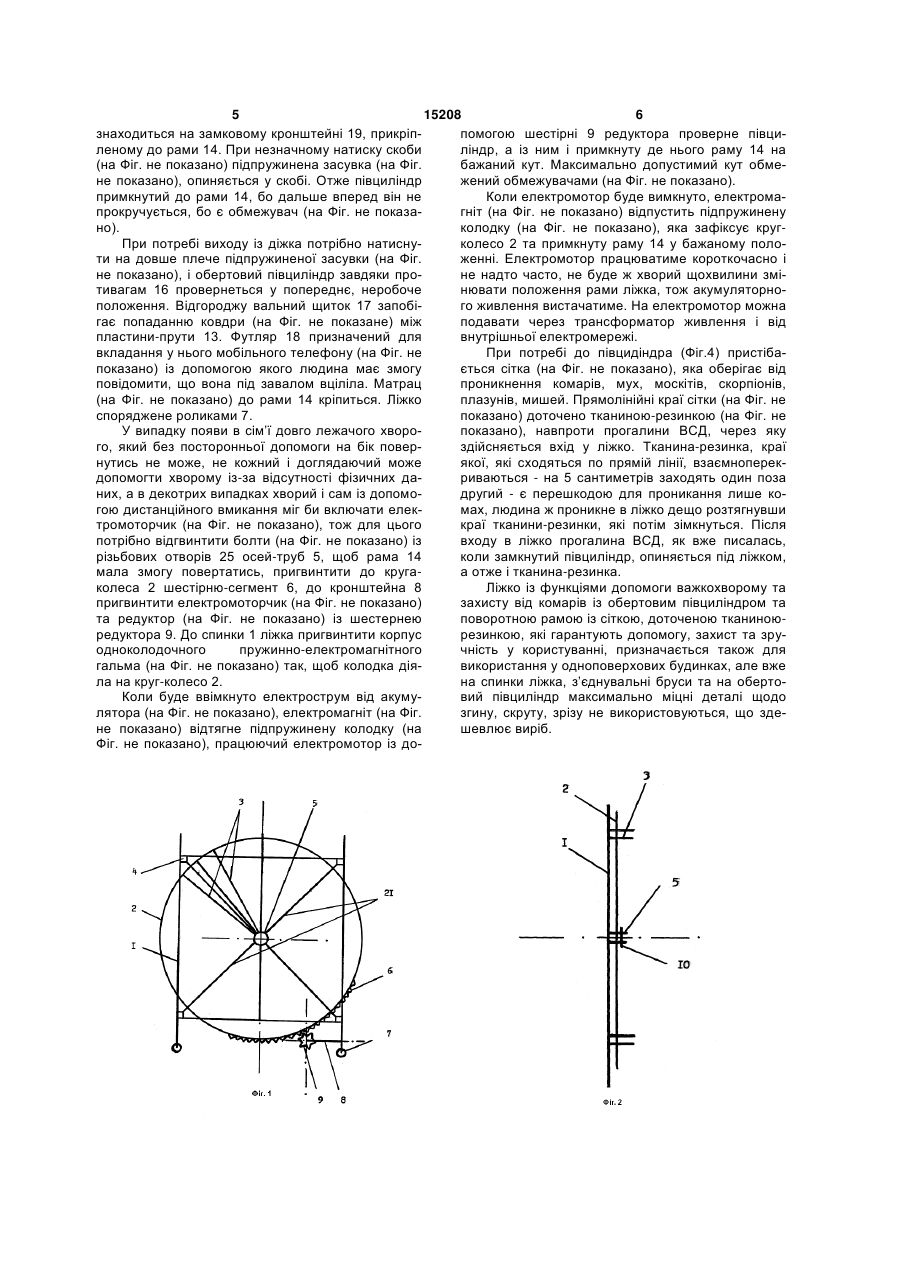

Ліжко рятівне, що містить основу на чотирьох колесах із рухомою рамою, електропривід, москітну сітку, яке відрізняється тим, що із метою врятування людей, які знаходитимуться в ліжку (сплячих) під час землетрусу чи завалу багатоповерхового будинку внаслідок, наприклад, зсуву, западання грунту, аварійного стану, допущеного при будівництві браку, вибуху побутового опалювального газу, ліжко виготовляється максимально міцним, стійким до деформації, але, беручи до уваги вагу ліжка, габарити, з огляду на можливість практичного застосування, конструктивна міцність ліжка досягається вставленими багатогранними з’єднувальними брусами у подовжені гнізда спинок ліжка, бруси зафіксовані гайками; всі деталі ліжка виконані максимальної міцності стосовно прогинання, скруту, зрізу; кожна спинка ліжка зміцнена брусами, прикріпленими по діагоналях, на перехресті яких та посередині центральної стійки є вісь-труба, на яку встановлено круг-колесо із спицями або суцільне, яке зафіксовано гайкою і яке обшите тканиною чи шкірзамінником або тонколистовою сталлю, до нього прикріплені пластини-прути, які з’єднують круг-колесо із іншим кругом-колесом, яке знаходиться на другій осі-трубі другої спинки ліжка, утворюючи обертовий півциліндр шатрового типу із прогалиною для входу в ліжко; до кругів-коліс прикріплені противаги; кронштейни рами для матраца вставлені у отвори U 2 UA 1 3 15208 4 вдання максимальної стійкості ліжка проти дефоНа Фіг.5 зображено раму для матраца. рмації під час завалу багатоповерхового будинку На Фіг.6, зображено торець осі-труби 5. беручи до уваги вагу ліжка та габарити з огляду на На Фіг.7 зображено стопор рами 14. можливість практичного застосування, здійснення Ліжко рятував "Ковчег спальний" складається повороту рами ліжка на певний кут при догляді за із спинки 1, круга-колеса 2, спиць 3, подовжених довго лежачим хворим, захист від проникнення гнізд 4, осі-труби 5, шестірні-сегмента 6, ролика 7, комарів. кронштейна 8 для кріплення електромотора (на Поставлене завдання корисної моделі вирішуФіг. не показано) та редуктора (на Фіг. не показається тим, що пристрій містить дві спинки на ролино), шестірні 9 редуктора (на Фіг. не показано), ках, рухому раму, електропривід, додатково місгайки 10, з’єднувального бруса 11, гайки 12, пластить максимальної міцності спинки ліжка, а також тин-прутів 13, рами 14, кронштейнів 15, противаг максимально можливої з огляду на придатність 16, відгороджувального щитка 17, футляра 18, практичного застосування, максимальної міцності замкового кронштейна 19, фіксатора 20, діагонастосовно прогинання, зрізу, скруту всіх деталей льних брусів 21, шайбового кільця 22 із отворами ліжка, спинки ліжка зміцнені брусами, прикріпле23 та стрижнем 24, різьбові отвори 25 на торці вісіними по діагоналях, в місці перехрещення яких, а труби 5. також посередині центральної стійки спинки є вісьЛіжко рятівне "Ковчег спальний" збирається і труба, на якій знаходиться круг-колесо із спицями працює наступним чином: або суцільне, яке на осі фіксується гайкою. КругСпинки 1, зміцнені діагональними брусами 21, колесо обшивається тканиною, тонколистовою з’єднуються шестигранними з’єднувальними брусталлю або іншим матеріалом. З’єднуються спинки сами 11, які вставляються у шестигранні подовжеліжка багатогранними з’єднувальними брусами, які ні гнізда 4. Бруси 11 у гнізда 4 впираються потоввставляються у подовжені гнізда спинок, бруси щенням (на Фіг. не показано), а із другого боку фіксуються гайками. гнізда 4 фіксується бруси 11, гайками 12. Але з Круги-колеса з’єднуються пластинамисамого початку гайки 12 нагвинчувати не потрібно. прутами, утворюючи обертовий півциліндр шатроКруги-колеса 2 із спицями 3 установлюються на вого типу із прогалиною ВСД (Фіг.4) між пластинаосі-труб 5 і фіксуються гайками 10. Потім на томи-прутами яка використовується як вхід у ліжко. рець осі-труби 5 із різьбовими отворами 25 наклаІз допомогою противаг півциліндр відрегульовудається шайбове кільце 22 із отворами 23 та ється так, що коли ліжко за призначенням не викострижнем 24 і пригвинчується болтами(на Фіг. не ристовують, вхід в ліжко завжди відкритий. Повопоказано). Всередину осі-труби 5 вставляються ротна по поздовжній осі рама має кронштейни, які кронштейни 15 із рамою 14, тоді загвинчуються вставляють у отвори осей-труб. Коли ліжком коригайки 12. Кронштейни 15 кріпляться до стрижнів 24 стуються лише як рятувальним засобом, рама хомутами (на Фіг. не показано). Це робиться тоді, фіксується у нерухомому положенні. До рами таколи ліжко працює тільки у рятувальному режимі, кож кріпиться замковий кронштейн із фіксатором з тож повороти рами 14 не потрібні. Пластини-прути допомогою якого до рами примикається обертовий 13 кріпляться до кругів-коліс 2, з’єднуючи їх. Пласпівциліндр. тини-прути 13 із загнутими буквою Г кінцями (на Якщо потрібно щоб рама поверталась на певФіг. не показано), та отворами в них для болтів (на ний кут, до круга-колеса збоку пригвинчується шеФіг. не показано) накладаються на кромку (край) стірня-сегмент, яку прокручує шестірня редуктора, круга-колеса 2 так, щоб загнутий кінець із отвораякий приводиться в дію електромоторчиком, який ми для болтів (на Фіг. не показано), обгинав край працює від акумулятора. Тож робитиме поворот круга-колеса 2 і був спрямований до осі-труби 5, круг-колесо, а так як до півциліндра примкнута отже болти (на Фіг. не показано) входять в круграма, то робитиме поворот і рама. Електромоторколесо 2 із тильної сторони, в напрямку від спинки чик вмикається дистанційно. Утримує в потрібному 1 до круга-колеса 2. положенні раму одноколодочний пружинноКруги-колеса 2 із прикріпленими де них пласелектромагнітний (тормоз) гальмо (колодка) колотинами-прутами 13 утворюють обертовий півцидка діє на круг-колесо. Сітка, що захищає від проліндр шатрового типу (Фіг. 4). Пластин-прутів 13 никнення комарів навпроти прогалини входу дотокріпиться стільки, скільки потрібно для того щоб чена тканиною-резинкою, краї якої у місці людина, яка знаходиться в ліжку не випала із ньопрямолінійного стику заходять один поза другий. го, коли при завалі будинку ліжко перекинеться. Суть корисної моделі пояснюється кресленЯсно що на ту частину країв кругів-коліс 2, які у ням. робочому стані, будучи примкнутими, знаходяться На Фіг.1 схематично зображено одну із спинок під ліжком, із рятувальною метою пластини-прути ліжка, спиці показано не всі, якими споряджено 13 прикріплювати не потрібно, тим більше, що закруг-колесо. лишена прогалина ВСД потрібна для входження в На Фіг.2 схематично зображено спинку ліжка ліжко людини. Противаги 16 встановлені для того, збоку із круг-колесом. щоб у неробочому стані прогалина ВСД (Фіг.4), яка На Фіг.3 схематично зображене ліжко в є входом у ліжко, завжди знаходилась вище рами зборі, діагональні бруси 21 та спиці 3 не показано, 14. У такому положенні більша частина пластинпоказано не всі пластини-прути 13, не показано прутів 13 знаходитиметься під ліжком. Забравшись замкового кронштейна із фіксатором та відгоров ліжко, людина незначним зусиллям провертає джувальний щиток. півцидіндр до упору скоби (на Фіг. не показано), На Фіг.4 схематично показано обертовий півяка закріплена на крузі-колесі 2, у підпружинену циліндр шатрового типу. засувку (на Фіг. не показано) фіксатора 20, який 5 15208 6 знаходиться на замковому кронштейні 19, прикріппомогою шестірні 9 редуктора проверне півциленому до рами 14. При незначному натиску скоби ліндр, а із ним і примкнуту де нього раму 14 на (на Фіг. не показано) підпружинена засувка (на Фіг. бажаний кут. Максимально допустимий кут обмене показано), опиняється у скобі. Отже півциліндр жений обмежувачами (на Фіг. не показано). примкнутий до рами 14, бо дальше вперед він не Коли електромотор буде вимкнуто, електромапрокручується, бо є обмежувач (на Фіг. не показагніт (на Фіг. не показано) відпустить підпружинену но). колодку (на Фіг. не показано), яка зафіксує кругПри потребі виходу із діжка потрібно натиснуколесо 2 та примкнуту раму 14 у бажаному полоти на довше плече підпружиненої засувки (на Фіг. женні. Електромотор працюватиме короткочасно і не показано), і обертовий півциліндр завдяки проне надто часто, не буде ж хворий щохвилини змітивагам 16 провернеться у попереднє, неробоче нювати положення рами ліжка, тож акумуляторноположення. Відгороджу вальний щиток 17 запобіго живлення вистачатиме. На електромотор можна гає попаданню ковдри (на Фіг. не показане) між подавати через трансформатор живлення і від пластини-прути 13. Футляр 18 призначений для внутрішньої електромережі. вкладання у нього мобільного телефону (на Фіг. не При потребі до півцидіндра (Фіг.4) пристібапоказано) із допомогою якого людина має змогу ється сітка (на Фіг. не показано), яка оберігає від повідомити, що вона під завалом вціліла. Матрац проникнення комарів, мух, москітів, скорпіонів, (на Фіг. не показано) до рами 14 кріпиться. Ліжко плазунів, мишей. Прямолінійні краї сітки (на Фіг. не споряджене роликами 7. показано) доточено тканиною-резинкою (на Фіг. не У випадку появи в сім’ї довго лежачого хворопоказано), навпроти прогалини ВСД, через яку го, який без посторонньої допомоги на бік поверздійсняється вхід у ліжко. Тканина-резинка, краї нутись не може, не кожний і доглядаючий може якої, які сходяться по прямій лінії, взаємноперекдопомогти хворому із-за відсутності фізичних дариваються - на 5 сантиметрів заходять один поза них, а в декотрих випадках хворий і сам із допомодругий - є перешкодою для проникання лише когою дистанційного вмикання міг би включати елекмах, людина ж проникне в ліжко дещо розтягнувши тромоторчик (на Фіг. не показано), тож для цього краї тканини-резинки, які потім зімкнуться. Після потрібно відгвинтити болти (на Фіг. не показано) із входу в ліжко прогалина ВСД, як вже писалась, різьбових отворів 25 осей-труб 5, щоб рама 14 коли замкнутий півциліндр, опиняється під ліжком, мала змогу повертатись, пригвинтити до кругаа отже і тканина-резинка. колеса 2 шестірню-сегмент 6, до кронштейна 8 Ліжко із функціями допомоги важкохворому та пригвинтити електромоторчик (на Фіг. не показано) захисту від комарів із обертовим півциліндром та та редуктор (на Фіг. не показано) із шестернею поворотною рамою із сіткою, доточеною тканиноюредуктора 9. До спинки 1 ліжка пригвинтити корпус резинкою, які гарантують допомогу, захист та зруодноколодочного пружинно-електромагнітного чність у користуванні, призначається також для гальма (на Фіг. не показано) так, щоб колодка діявикористання у одноповерхових будинках, але вже ла на круг-колесо 2. на спинки ліжка, з’єднувальні бруси та на обертоКоли буде ввімкнуто електрострум від акумувий півциліндр максимально міцні деталі щодо лятора (на Фіг. не показано), електромагніт (на Фіг. згину, скруту, зрізу не використовуються, що здене показано) відтягне підпружинену колодку (на шевлює виріб. Фіг. не показано), працюючий електромотор із до 7 Комп’ютерна верстка Л.Литвиненко 15208 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
