Площадка обслуговування фурмених приладів доменної печі

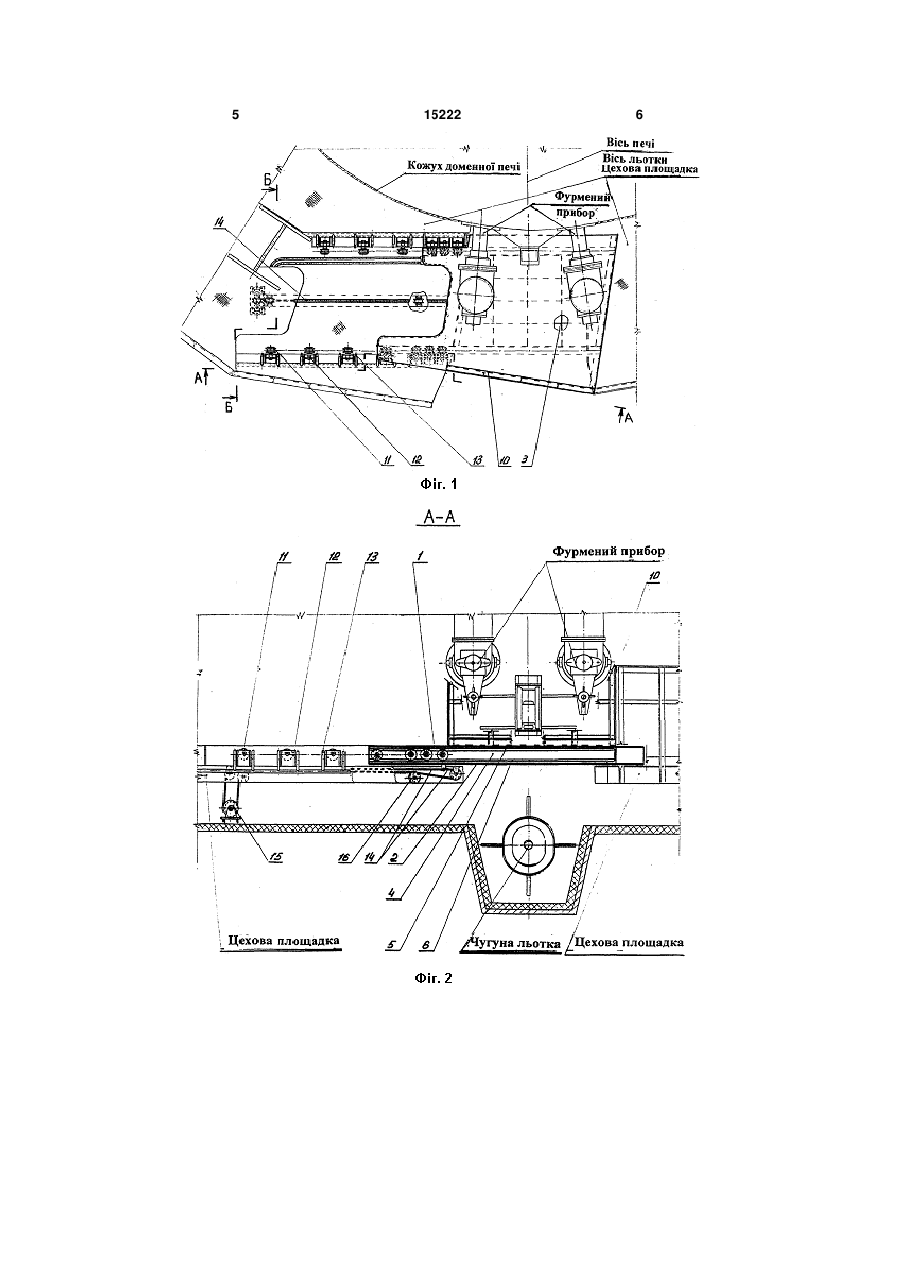

1. Площадка обслуговування фурмених приладів доменної печі, що включає несучу раму, яка відрізняється тим, що на несучій рамі жорстко закріплені верхній робочий настил і нижній теплоекрануючий настил, з'єднані між собою вертикальними ребрами жорсткості, що утворюють герметичні секції, у порожнині яких циркулює 3 15222 4 ряди опорних і контропорних рейкових шляхів, між ликах 11 у горизонтальній площині з вихідного якими розташовані роликові доріжки з дворебордположення в робоче і назад. них роликів на індивідуальних опорах, що оснащеРобота площадки, що заявляється, здійснюні соплами повітряного обдування рейкових шляється в такий спосіб. хів, причому площадка додатково оснащена У неробочому стані площадка знаходиться у механізмом переміщення в горизонтальній площивихідному (крайньому лівому) положенні над ліні. При цьому механізм переміщення в горизонтавою, щодо фурми, що обслуговується, цеховою льній площині виконаний у вигляді канатів, що площадкою. Через сопла 13 подають стиснене тягнуть, що через систему блоків закріплені на повітря, обдувають від пилу рейкові шляхи 5, 6 і реверсивну лебідку, а у вертикальних ребрах жорпростір між нижнім теплоекрануючим настилом 2 і сткості виконані отвори для подачі охолоджувальверхнім робочим настилом 1 цехової площадки. ної технічної води і для її відводу, крім того, сисПісля ретельної продувки подачу стиснутого повітема герметичних секцій обладнана дренажем. тря до сопел 13 відключають. Виконання площадки обслуговування фурмеПотім, включенням реверсивної лебідки 15 каних приладів доменної печі викатною, механізованатами, що тягнуть, 14, через систему блоків 16, ною і водоохолоджувальною, дозволяє забезпечиперекочують площадку в робоче (крайнє праве) ти вільний і своєчасний доступ до фурмених положення, при якому вона перекриває лівий і приладів і безпечно виконувати їхнє обслуговуправий краї, щодо фурми, що обслуговується, цевання і заміну, що дозволяє виключити кранові і хових площадок. Після цього, через отвір 7 подамонтажні операції для пристрою тимчасової плоють у внутрішні секції, а через отвір 8 відводять з щадки, скоротити час і витрати на заміну повітряних охолодну технічну воду з цехової системи них фурм, поліпшити умови праці. охолодження. Площадка встановлена в робоче Більш детально сутність корисної моделі поположення. яснюється кресленнями, де зображено: на Фіг.1 Після закінчення роботи, площадку обслуговувид зверху площадки обслуговування фурмених вання фурмених приладів доменної печі повертаприладів доменної печі (у робочому положенні); на ють у вихідне положення. Для цього припиняють Фіг.2 - перетин А - А за Фіг.1; на Фіг.3 - перетин Б подачу охолоджувальної технічної води, через Б за Фіг.1. дренажі 9 скидають її залишки з внутрішніх секцій, Площадка обслуговування фурмених приладів стисненим повітрям через сопла 13 обдувають доменної печі складається з верхнього робочого рейки і площадку і включають реверсивну лебідку металевого настилу 1, нижнього теплоекрануючо15 і канатами, що тягнуть, 14, через систему блого настилу 2, що з'єднані між собою вертикальників 16, перекочують площадку у вихідне (крайнє ми ребрами жорсткості 3, і приварені до несучої ліве) положення. Після цього відключають подачу рами 4, до якої також прикріплені опорні рейкові стиснутого повітря до сопел 13. Площадка встаношляхи 5 і контропорні рейкові шляхи 6. Настили 1, влена у вихідне положення. 2 і рама 4 утворюють перетин коробчатого вигляТаким чином, пропонована площадка обслугоду, що ребрами жорсткості 3 поділяються на гервування фурмених приладів доменної печі, дозвометичні секції, у які через отвір 7 подається і від ляє мобільно улаштувати зручне і безпечне робояких через отвір 8 відводиться технічна охолоджуче місце над чавунною льоткою доменної печі, вальна вода, залишки якої скидають через дренаж забезпечити вільний доступ обслуговуючого пер9. До верхнього робочого настилу 1 по краю плосоналу до фурмених приладів, і, тим самим, знищадки закріплене поручневе огородження 10. Між зити витрати на їхній ремонт і заміну. Площадка, опорними 5 і контропорними 6 рейковими шляхами що заявляється, зручна і надійна в експлуатації, розташовані дворебордні ролики на опорах 12, що не завалює діючого кранового й іншого устаткуоснащені соплами 13 повітряного обдува рейок. вання, не приводить до затримки технологічних Канатами, що тягнуть, 14, що закріплені на ревервантажопотоків. сивну лебідку 15, через систему блоків 16, здійсОчікуваний економічний ефект від викориснюється переміщення площадки з рейками по ротання даної корисної моделі тільки на одній доменній печі складе більш 100 тисяч гривень. 5 15222 6 7 Комп’ютерна верстка В. Мацело 15222 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
