Дозатор кормів

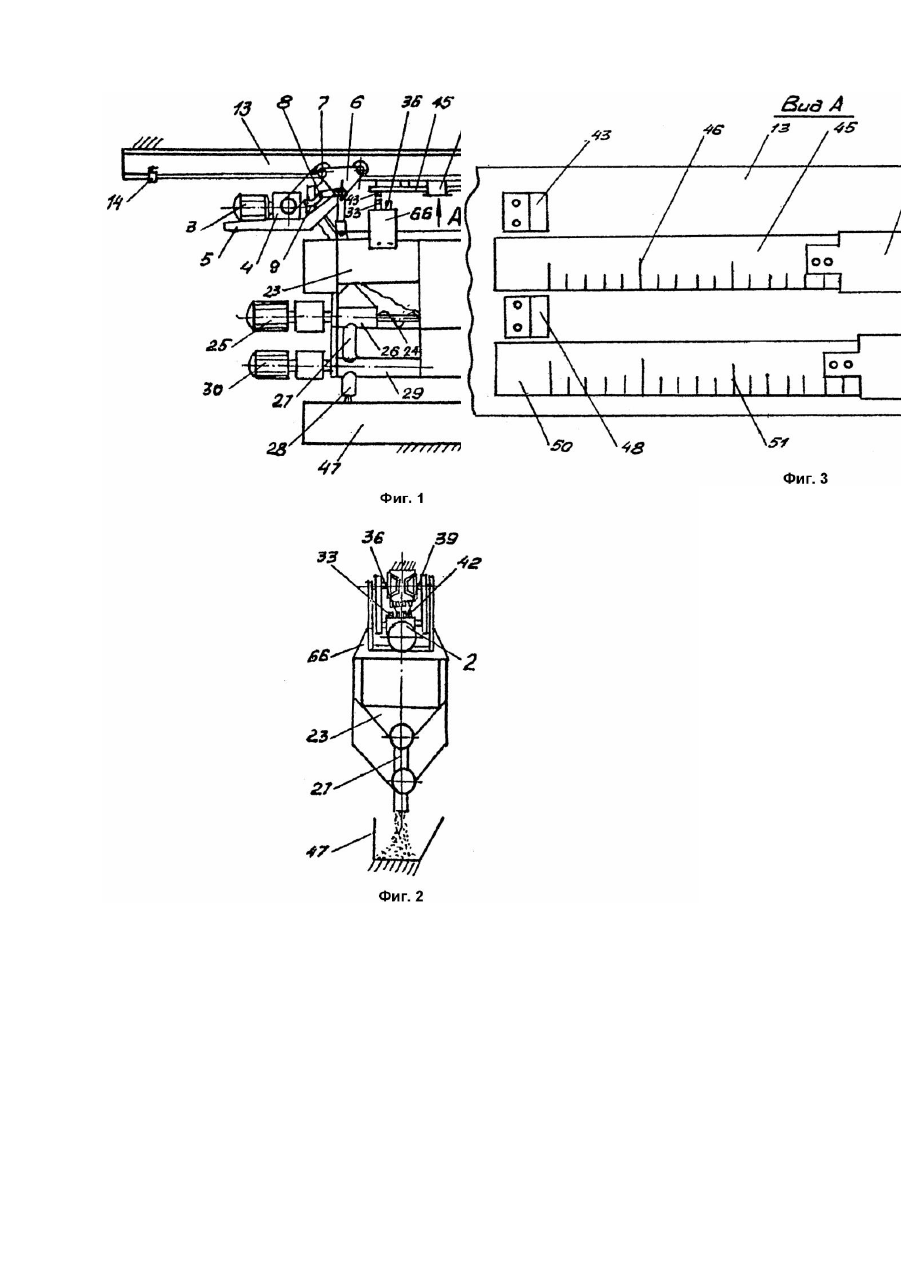

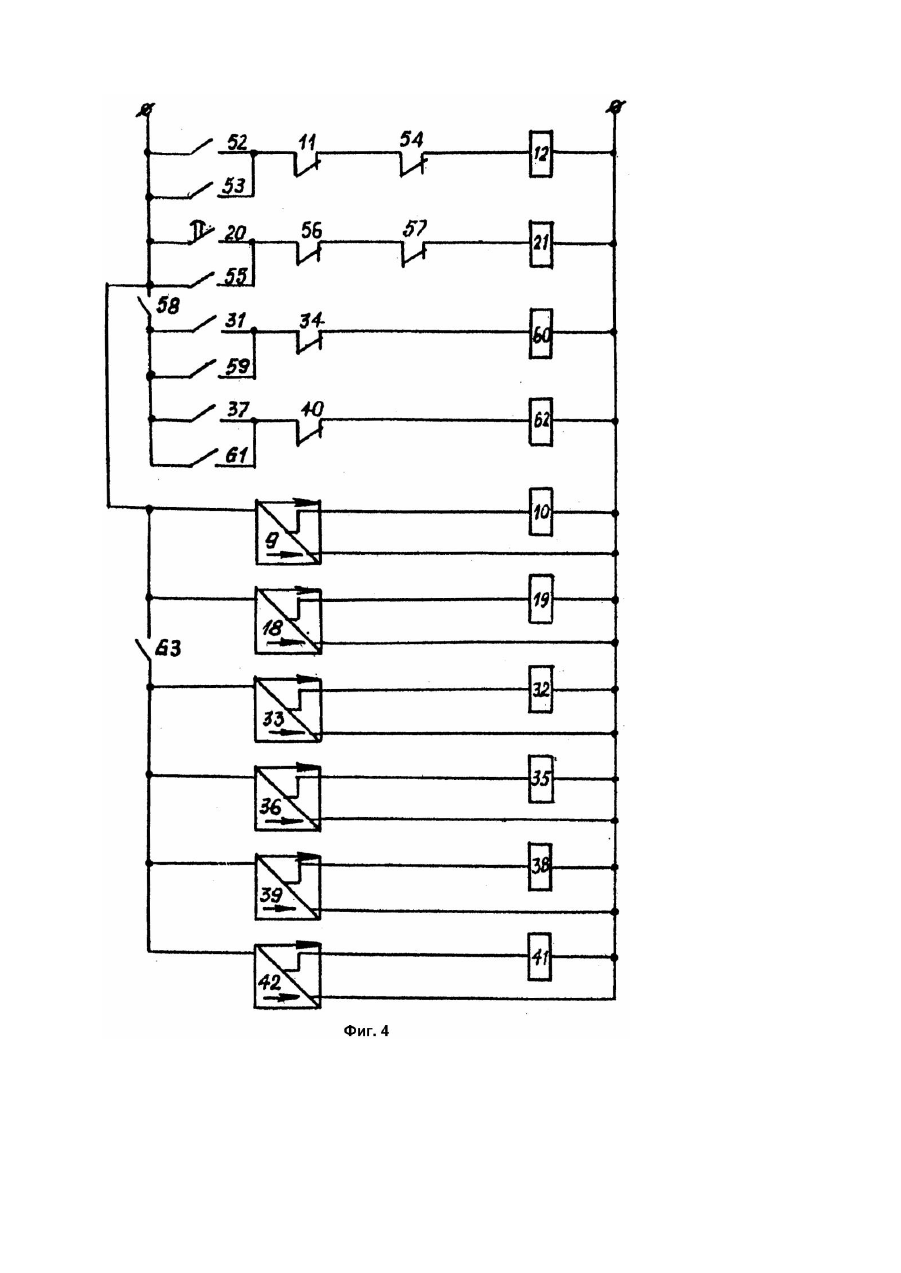

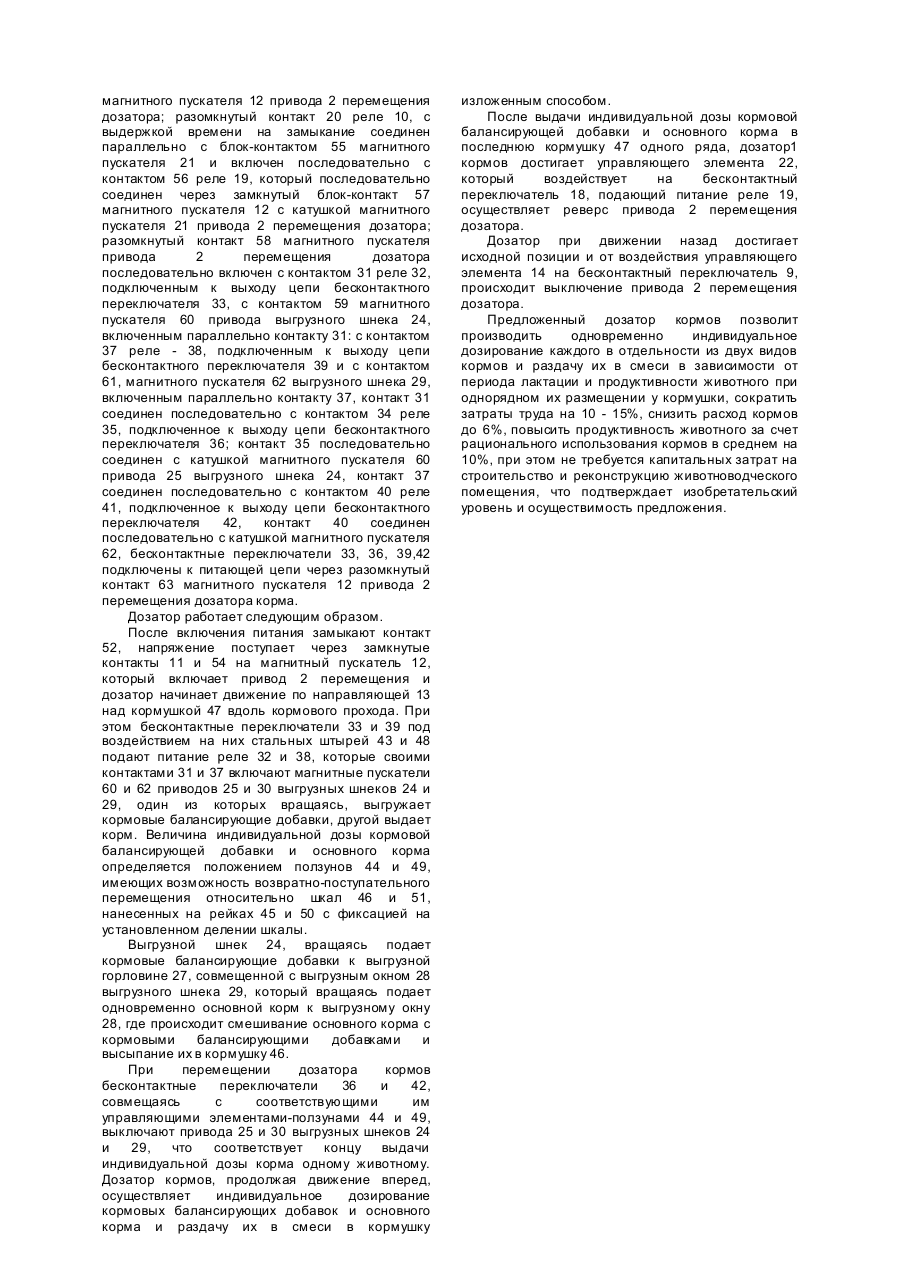

Изобретение относится к области сельского хозяйства, в частности к устройствам индивидуального дозирования и раздачи сыпучих кормов. Известен также выбранный в качестве прототипа дозатор кормов [2], содержащий привод перемещения, бункер кормов, выгрузной шнек бункера кормов с выгрузным окном, привод выгрузного шнека, механизм задатчика индивидуальной дозы кормов. Однако этот дозатор не позволяет производить раздачу одновременно кормов и кормовых балансирующих добавок, а также осуществлять возвратнопоступательное перемещение дозатора кормов, что не дает возможности балансировать рацион каждого животного с учетом его физиологического состояния и продуктивности. В основу изобретения поставлена задача усовершенствовать дозатор кормов таким образом, чтобы одновременно с выдачей индивидуально дозированных кормов производилась выдача индивидуально дозированных' кормовых балансирующи х добавок в смеси, а также осуществлялось возвратнопоступательное перемещение дозатора кормов, что позволит балансировать рацион каждого животного с учетом его физиологического состояния и продуктивности. Поставленная задача решается тем, что дозатор кормов, содержащий привод перемещения, бункер кормов, выгрузной шнек бункера кормов с выгрузным окном, привод выгрузного шнека, связанный с механизмом задатчика индивидуальной дозы кормов, согласно изобретению дополнительно содержит бункер кормовых балансирующих добавок, жестко прикрепленный к торцевой стенке бункера кормов, снабженный выгрузным шнеком с выгрузной горловиной и приводом выгрузного шнека, электрически связанным с приводом перемещения и механизмом задатчика индивидуальной дозы кормовых балансирующих добавок, причем выгрузная горловина выгрузного шнека бункера кормовых балансирующи х добавок и выгрузное окно выгрузного шнека бункера кормов совмещены по вертикальной оси, а привод перемещения дозатора кормов выполнен с возможностью реверса. Наличие бункера кормовых балансирующи х добавок с выгрузным шнеком, выгрузной горловиной, приводом выгрузного шнека й механизмом задатчика индивидуальной дозы кормовых балансирующи х добавок, а также совмещение по вертикальной оси выгрузной горловины выгрузного шнека бункера кормовых балансирующи х добавок и выгрузного окна выгрузного шнека бункера кормов позволяет осуществлять одновременную выдачу кормов и кормовых балансирующи х добавок в смеси, что дает возможность балансировать рацион каждого животного с учетом его физиологического состояния и продуктивности. А осуществление реверса позволяет производить многократную раздачу кормов животным. На фиг.1 изображен дозатор кормов, общий вид; на фиг.2 - вид дозатора кормов сбоку; на фиг.3 - вид А на фиг.1; на фиг.4 - схема управления дозатором кормов. Дозатор кормов содержит бункер 1 основного корма с реверсивным приводом 2 перемещения, выполненным в виде электродвигателя 3 с редуктором 4, установленным на консольной платформе 5 и шарнирно. закрепленным к щекам 6 приводной тележки 7, на которой с помощью кронштейна 8 вертикально установлен бесконтактный переключатель 9, вход которого подключен к электрической цепи питания, а выход подключен к катушке реле 10, контакт 11, которой выключает магнитный пускатель 12 привода 2 перемещения дозатора при движении по направляющей 13 назад от воздействия на чувствительный элемент бесконтактного переключателя 9 стальным управляющим элементом 14, установленным на направляющей 13, в исходной позиции дозатора кормов, а на щеке 15 ведомой тележки 16 с помощью кронштейна 17 закреплен вертикально бесконтактный переключатель 18, вход которого подключен к электрической цепи питания, а выход подключен к катушке реле 19, контакт 20 которой включен с выдержкой времени на замыкание в цепь питания катушки магнитного пускателя 21, осуществляющего реверс привода 2 перемещения дозатора кормов, при воздействии на чувствительный элемент бесконтактного переключателя 18 стальным управляющим элементом 22, закрепленным на направляющей 13 с возможностью его перемещения, дополнительный бункер 23 кормовых балансирующи х добавок, закрепленный к торцевой стенке бункера 1 основного корма, снабжен выгрузным шнеком 24 с приводом 25, имеющим со стороны выгрузки цилиндрический кожух 26 с выгрузной горловиной 27, совмещенной по вертикаль-; ной оси с выгрузным окном 28 выгрузного шнека 29 с приводом 30 бункера 1 основного корма. Привод 25 выгрузного шнека 24 дополнительного бункера 23 электрически связан через контакт 31 реле 32 с бесконтактным переключателем 33, а через контакт 34 реле 35 с бесконтактным переключателем 36. Привод 30 выгрузного шнека 29 бункера 1 основного корма электрически связан через контакт 37 реле 38с бесконтактным переключателем 39, через контакт 40 реле 41 с бесконтактным переключателем 42. Механизм задатчика индивидуальных доз кормовых балансирующих добавок, воздействующий на чувстви тельные элементы бесконтактных переключателей 33, 36 содержит стальной штырь 43, жестко закрепленный к нижней части направляющей, и стальной ползун 44 с фиксатором 64, подвешенный на рейке 45 со шкалой 46, жестко закрепленной к нижней части направляющей 13, с началом отсчета шкалы 46 от штыря 43 вдоль направляющей 13 над кормушкой 47. Ме ханизм задатчика индивидуальных доз основного корма, воздействующий на чувствительные элементы бесконтактных переключателей 39, 42, содержит стальной штырь 48, жестко закрепленный к нижней части направляющей 13 и стальной ползун 49 с фиксатором 65, подвешенный на рейке 50 со шкалой 51, жестко закрепленной к нижней части направляющей 13 с началом отсчета шкалы 51 от штыря 48 вдоль направляющей 13 над кормушкой 47, Бесконтактные переключатели 33, 36, 39, 42 установлены на П-образной пластине 66, которая жестко закреплена в верхней части бункера дозатора кормов. Схема управления дозатором включает в себя: контакт 52, соединенный параллельно с разомкнутым контактом 53 магнитного пускателя 12 привода 2 перемещения дозатора, которые включены последовательно с замкнутым контактом 11 реле 10, подключенное к выходной цепи бесконтактного переключателя 9; контакт 11 последовательно соединен через замкнутый блокконтакт 54 магнитного пускателя 21с катушкой магнитного пускателя 12 привода 2 перемещения дозатора; разомкнутый контакт 20 реле 10, с выдержкой времени на замыкание соединен параллельно с блок-контактом 55 магнитного пускателя 21 и включен последовательно с контактом 56 реле 19, который последовательно соединен через замкнутый блок-контакт 57 магнитного пускателя 12 с катушкой магнитного пускателя 21 привода 2 перемещения дозатора; разомкнутый контакт 58 магнитного пускателя привода 2 перемещения дозатора последовательно включен с контактом 31 реле 32, подключенным к выходу цепи бесконтактного переключателя 33, с контактом 59 магнитного пускателя 60 привода выгрузного шнека 24, включенным параллельно контакту 31: с контактом 37 реле - 38, подключенным к выходу цепи бесконтактного переключателя 39 и с контактом 61, магнитного пускателя 62 выгрузного шнека 29, включенным параллельно контакту 37, контакт 31 соединен последовательно с контактом 34 реле 35, подключенное к выходу цепи бесконтактного переключателя 36; контакт 35 последовательно соединен с катушкой магнитного пускателя 60 привода 25 выгрузного шнека 24, контакт 37 соединен последовательно с контактом 40 реле 41, подключенное к выходу цепи бесконтактного переключателя 42, контакт 40 соединен последовательно с катушкой магнитного пускателя 62, бесконтактные переключатели 33, 36, 39,42 подключены к питающей цепи через разомкнутый контакт 63 магнитного пускателя 12 привода 2 перемещения дозатора корма. Дозатор работает следующим образом. После включения питания замыкают контакт 52, напряжение поступает через замкнутые контакты 11 и 54 на магнитный пускатель 12, который включает привод 2 перемещения и дозатор начинает движение по направляющей 13 над кормушкой 47 вдоль кормового прохода. При этом бесконтактные переключатели 33 и 39 под воздействием на них стальных штырей 43 и 48 подают питание реле 32 и 38, которые своими контактами 31 и 37 включают магнитные пускатели 60 и 62 приводов 25 и 30 выгрузных шнеков 24 и 29, один из которых вращаясь, выгружает кормовые балансирующие добавки, другой выдает корм. Величина индивидуальной дозы кормовой балансирующей добавки и основного корма определяется положением ползунов 44 и 49, имеющих возможность возвратно-поступательного перемещения относительно шкал 46 и 51, нанесенных на рейках 45 и 50 с фиксацией на установленном делении шкалы. Выгрузной шнек 24, вращаясь подает кормовые балансирующие добавки к выгрузной горловине 27, совмещенной с выгрузным окном 28 выгрузного шнека 29, который вращаясь подает одновременно основной корм к выгрузному окну 28, где происходит смешивание основного корма с кормовыми балансирующими добавками и высыпание их в кормушку 46. При перемещении дозатора кормов бесконтактные переключатели 36 и 42, совмещаясь с соответствующими им управляющими элементами-ползунами 44 и 49, выключают привода 25 и 30 выгрузных шнеков 24 и 29, что соответствует концу выдачи индивидуальной дозы корма одному животному. Дозатор кормов, продолжая движение вперед, осуществляет индивидуальное дозирование кормовых балансирующих добавок и основного корма и раздачу их в смеси в кормушку изложенным способом. После выдачи индивидуальной дозы кормовой балансирующей добавки и основного корма в последнюю кормушку 47 одного ряда, дозатор1 кормов достигает управляющего элемента 22, который воздействует на бесконтактный переключатель 18, подающий питание реле 19, осуществляет реверс привода 2 перемещения дозатора. Дозатор при движении назад достигает исходной позиции и от воздействия управляющего элемента 14 на бесконтактный переключатель 9, происходит выключение привода 2 перемещения дозатора. Предложенный дозатор кормов позволит производить одновременно индивидуальное дозирование каждого в отдельности из двух видов кормов и раздачу их в смеси в зависимости от периода лактации и продуктивности животного при однорядном их размещении у кормушки, сократить затраты труда на 10 - 15%, снизить расход кормов до 6%, повысить продуктивность животного за счет рационального использования кормов в среднем на 10%, при этом не требуется капитальных затрат на строительство и реконструкцию животноводческого помещения, что подтверждает изобретательский уровень и осуществимость предложения.
