Лікувальний екран для очей

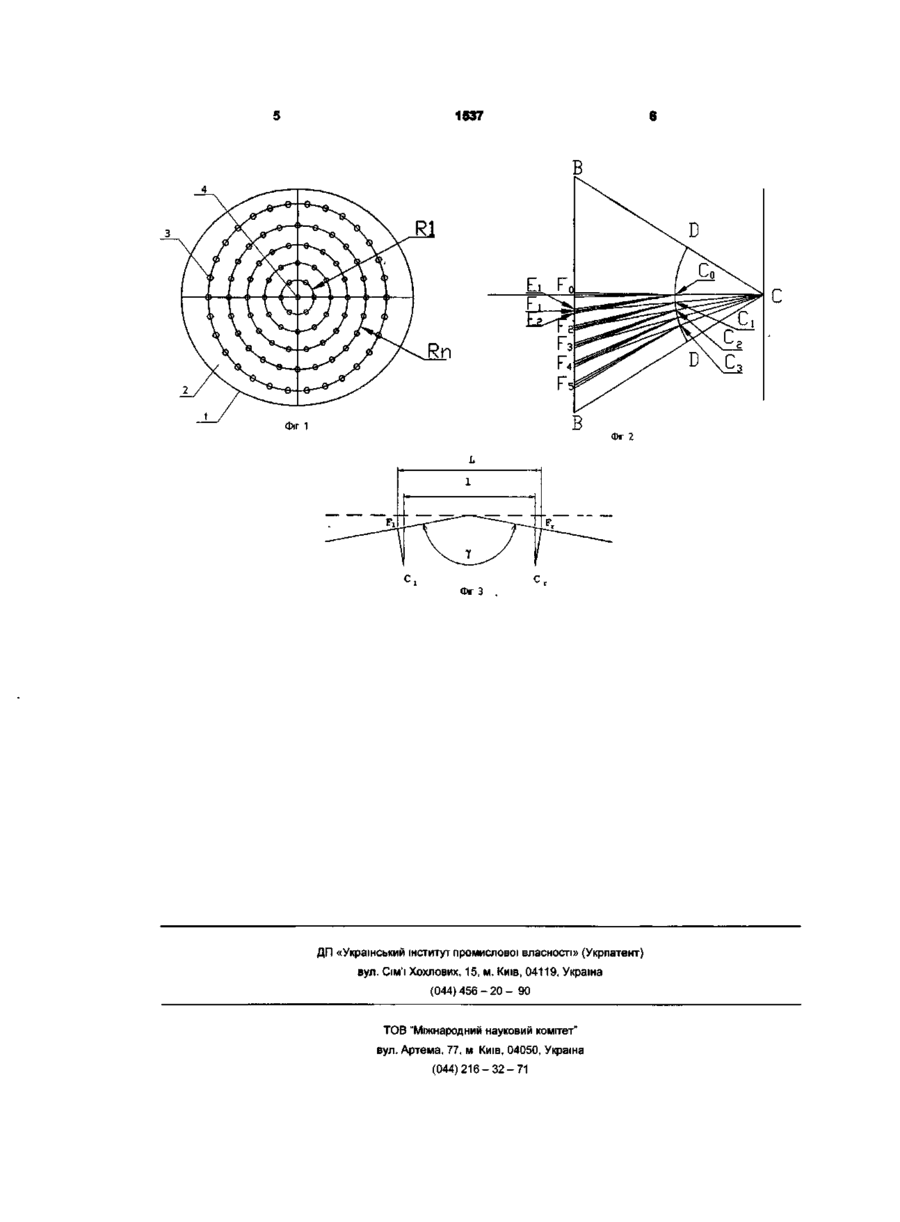

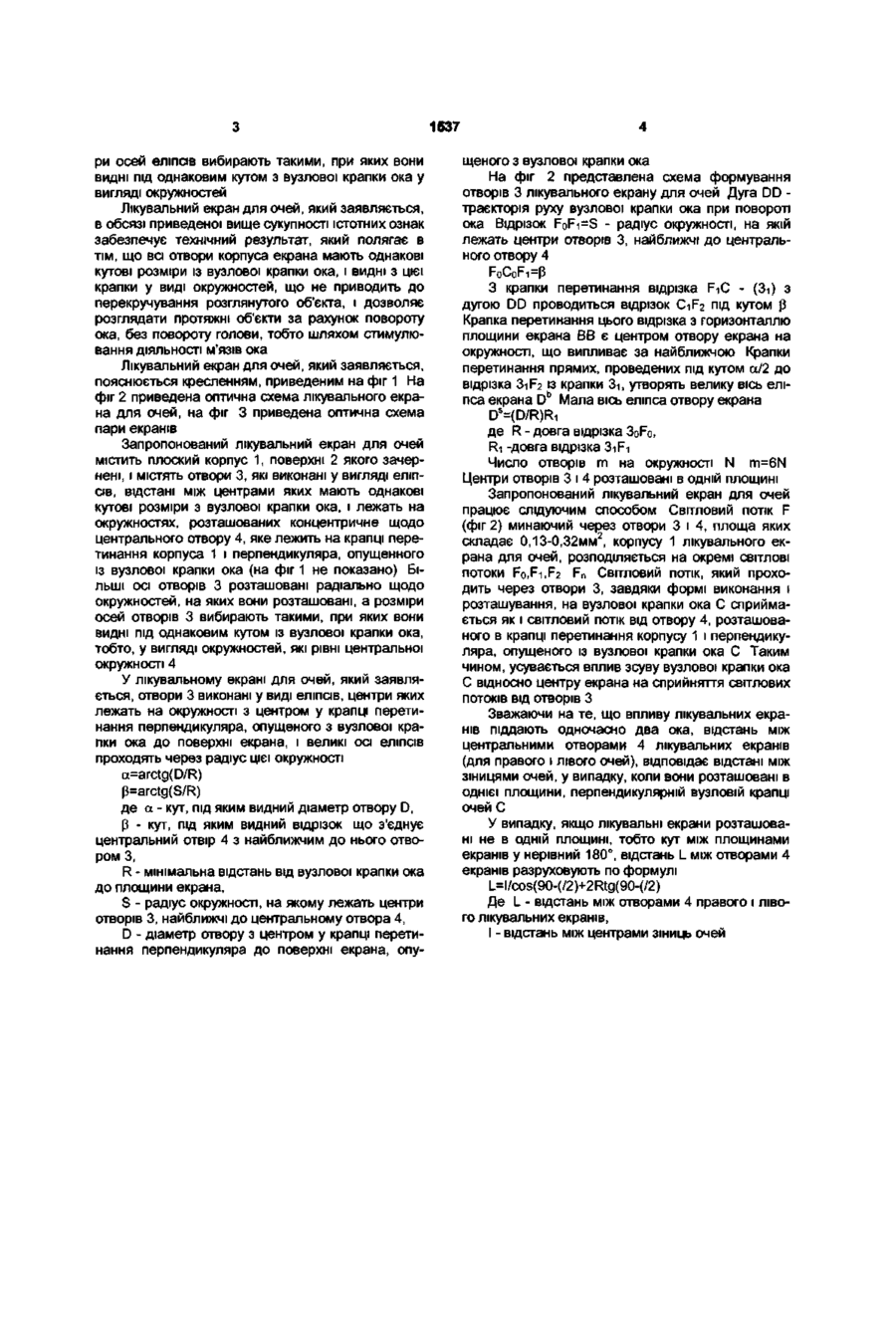

Лікувальний екран для очей, корпус якого містить отвори, центри яких розташовані на рівному кутовому віддаленні один від одного, який відріз няється тим, що центри отворів розташовані на одній площині і лежать на окружностях, розташованих концентрично щодо центрального отвору, який лежить на точці перетинання корпусу і перпендикуляра, опущеного із вузлової точки ока, причому отвори, які розташовані по окружностях, виконані у вигляді еліпсів, великі осі яких розташовані радіально стосовно цих окружностей, а розміри осей еліпсів вибирають такими, при яких отвори видні під однаковим кутом із вузлової точки ока у вигляді окружностей Корисна модель відноситься до галузі медицини, а саме, до приладів, які використовуються для лікування очей шляхом забезпечення впливу на м'язи, які регулюють кривизну кришталика З існуючого рівня техніки, стосовно до розглянутої галузі, найбільш близьким до заявлюваної корисної моделі, по сукупності ознак, є лікувальний екран для очей, корпус якого виконаний у виді сегмента сфери, поверхня якого зачернена, і містить отвори, які виконані у вигляді усічених конусів, більші основи яких розташовані із боку зовнішньої поверхні корпусу, причому їх осі рівновіддалені від осей, прилягаючих один до одного отворів, причому товщина корпусу дорівнює або менше діаметра більшої основи отвору (0,5 -1,0 мм), а діаметр отворів і відстань між їх осями вибирають виходячи з установлених математичних залежностей (Патент України на корисну модель №373 МКИ G 02 В 3/00, G 02 С 7/00, публ 1999р ) Корисна модель, яка заявляється, збігається з відомим лікувальним екраном для очей по наступній сукупності істотних ознак, а саме корпус екрана містить отвори центри яких розташовані на рівному кутовому видаленні друг від друга Однак, відомий лікувальний екран для очей не забезпечує технічного результату корисної моделі, яка заявляється, що зв'язано з конструкцією відомого лікувального екрана для очей, яка не забезпечує одержання однакових кутових розмірів всіх отворів, розташованих на поверхні корпусу екрана, з вузловій крапці ока, тому що виконання корпусу екрана у вигляді сегмента сфери забезпечує однакові кутові розміри всіх отворів на вузловій крапці ока тільки у випадку, коли центр сегмента сфери збігається з вузловою крапкою ока, а при переміщенні ока, вузлова крапка ока переміщається від центра сегмента сфери, завдяки чому виникають перекручування розглянутого об'єкта, що забезпечує розгляд протяжного об'єкта за рахунок повороту голови, а не за рахунок роботи м'язів ока, що знижує ефективність лікувального екрану Задача, на рішення якої направлена корисна модель, складається в удосконаленні лікувального екрана для очей шляхом зміни його конструкції, що забезпечує однакові кутові розміри будь-якого отвору корпусу екрана на вузловій крапці ока, що не будить приводити до перекручування зображення, а також дозволить розглядати протяжні об'єкти за рахунок руху ока, а не шляхом повороту голови, що підвищить лікувальний ефект Поставлена задача вирішується в лікувальному екрані для очей, корпус якого містить отвори, центри яких розташовані на рівному кутовому видаленні друг від друга тим, що згідно предмету корисної моделі, центри отворів розташовані на одній площині, і лежать на окружностях, які розташовані концентричне щодо центрального отвору, який лежить на крапці перетинання корпусу і перпендикуляра, опущеного із вузлової крапки ока, причому отвори, які розташовані по окружностях, виконані у вигляді еліпсів, великі осі яких розташовані радіально стосовно цих окружностей, а розмі 1637 ри осей еліпсів вибирають такими, при яких вони видні під однаковим кутом з вузлової крапки ока у вигляді окружностей Лікувальний екран для очей, який заявляється, в обсязі приведеної вище сукупності істотних ознак забезпечує технічний результат, який полягає в тім, що всі отвори корпуса екрана мають однакові кутові розміри із вузлової крапки ока, і видні з цієї крапки у виді окружностей, що не приводить до перекручування розглянутого об'єкта, і дозволяє розглядати протяжні об'єкти за рахунок повороту ока, без повороту голови, тобто шляхом стимулювання ДІЯЛЬНОСТІ м'язів ока Лікувальний екран для очей, який заявляється, пояснюється кресленням, приведеним на фіг 1 На фіг 2 приведена оптична схема лікувального екрана для очей, на фіг 3 приведена оптична схема пари екранів Запропонований лікувальний екран для очей містить плоский корпус 1, поверхні 2 якого зачернені, і містять отвори 3, які виконані у вигляді еліпсів, відстані між центрами яких мають однакові кутові розміри з вузлової крапки ока, і лежать на окружностях, розташованих концентричне щодо центрального отвору 4, яке лежить на крапці перетинання корпуса 1 і перпендикуляра, опущенного із вузлової крапки ока (на фіг 1 не показано) БІЛЬШІ ОСІ отворів 3 розташовані радіально щодо окружностей, на яких вони розташовані, а розміри осей отворів 3 вибирають такими, при яких вони видні під однаковим кутом із вузлової крапки ока, тобто, у вигляді окружностей, які рівні центральної окружності 4 У лікувальному екрані для очей, який заявляється, отвори 3 виконані у виді еліпсів, центри яких лежать на окружності з центром у крапці перетинання перпендикуляра, опущеного з вузлової крапки ока до поверхні екрана, і великі осі еліпсів проходять через радіус цієї окружності a=arctg(D/R) p=arctg(S/R) де а - кут, під яким видний діаметр отвору D, Р - кут, під яким видний відрізок що з'єднує центральний отвір 4 з найближчим до нього отвором з, R - мінімальна відстань від вузлової крапки ока до площини екрана, S - радіус окружності, на якому лежать центри отворів 3, найближчі до центральному отвора 4, D - діаметр отвору з центром у крапці перетинання перпендикуляра до поверхні екрана, опу щеного з вузлової крапки ока На фіг 2 представлена схема формування отворів 3 лікувального екрану для очей Дуга DD траєкторія руху вузлової крапки ока при повороті ока Відрізок F0Fi=S - радіус окружності, на якій лежать центри отворів 3, найближчі до центрального отвору 4 F0CoFi=p З крапки перетинання відрізка F-iC - (Зі) з дугою DD проводиться відрізок C1F2 під кутом р Крапка перетинання цього відрізка з горизонталлю площини екрана ВВ є центром отвору екрана на окружності, що випливає за найближчою Крапки перетинання прямих, проведених під кутом а/2 до відрізка Зі F2 із крапки Зі, утворять велику вісь еліпса екрана Db Мала вісь еліпса отвору екрана Ds=(D/R)Ri де R - довга відрізка 3oFo, R1 -довга відрізка Зі Fi Число отворів m на окружності N m=6N Центри отворів 3 і 4 розташовані в одній площині Запропонований лікувальний екран для очей працює слідуючим способом Світловий потік F (фіг 2) минаючий через отвори 3 і 4, площа яких складає 0,13-0,32мм2, корпусу 1 лікувального екрана для очей, розподіляється на окремі СВІТЛОВІ потоки Fo,Fi,F2 Fn Світловий потік, який проходить через отвори 3, завдяки формі виконання і розташування, на вузлової крапки ока С сприймається як і світловий потік від отвору 4, розташованого в крапці перетинання корпусу 1 і перпендикуляра, опущеного із вузлової крапки ока С Таким чином, усувається вплив зсуву вузлової крапки ока С відносно центру екрана на сприйняття світлових потоків від отворів З Зважаючи на те, що впливу лікувальних екранів піддають одночасно два ока, відстань між центральними отворами 4 лікувальних екранів (для правого і лівого очей), відповідає відстані між зіницями очей, у випадку, коли вони розташовані в однієї площини, перпендикулярній вузловій крапці очей С У випадку, якщо лікувальні екрани розташовані не в одній площині, тобто кут між площинами екранів у нерівний 180°, відстань L між отворами 4 екранів разруховують по формулі L=l/cos(90-(/2)+2Rtg(90-(/2) Де L - відстань між отворами 4 правого і лівого лікувальних екранів, І - відстань між центрами зіниць очей 1537 В Фіг 1 Фіг 2 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
