Комбінована бленда для об’єктива

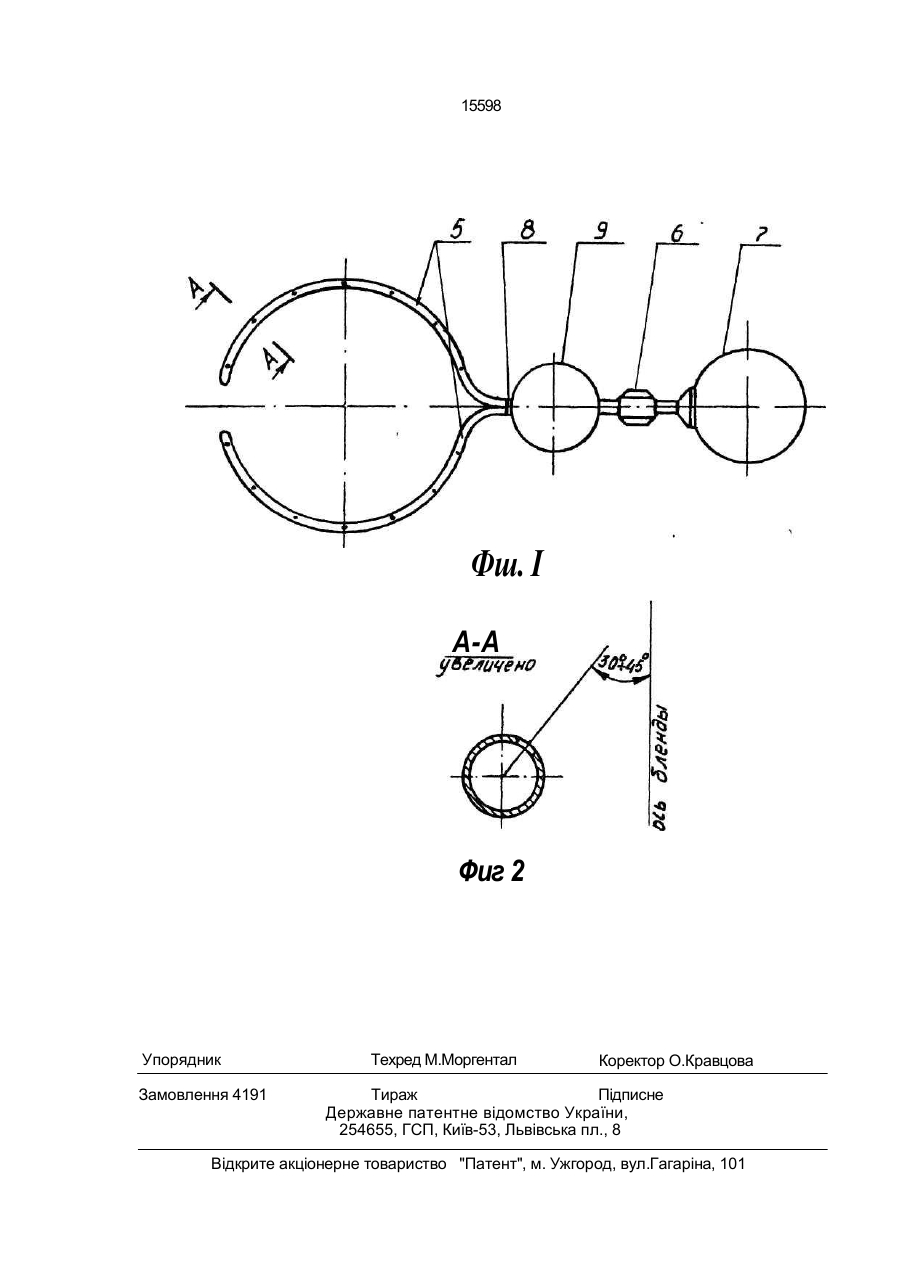

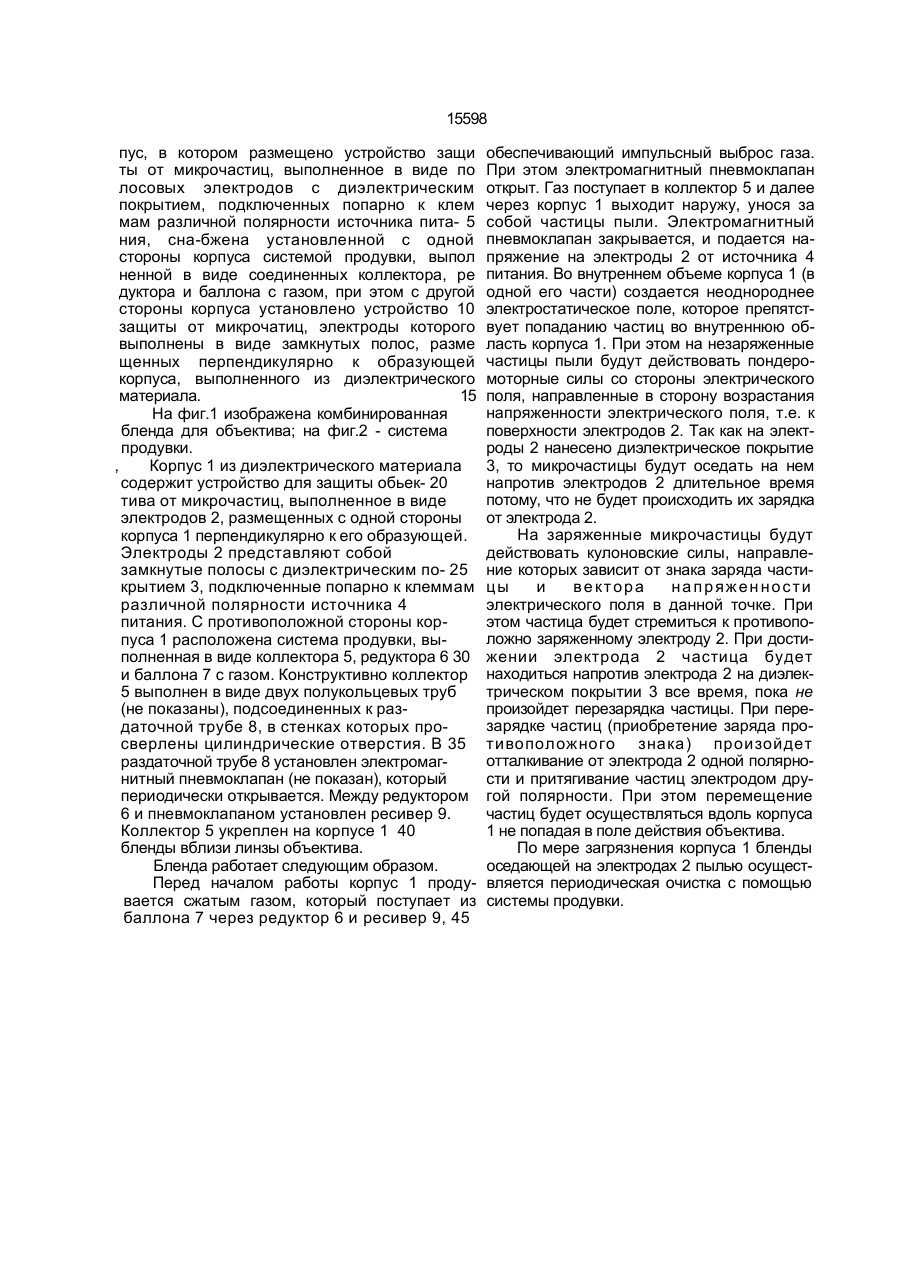

Комбинированная бленда для объекти ва, содержащая выполненный в виде трубки Изобретение относится к устройствам для защиты линзы объектива от разрушения и запыления находящимися в окружающей среде микрочастицами. Известна комбинированная бленда для объектива [1], содержащая корпус и устройство для защиты от микрочастиц, выполненное в виде размещенных в корпусе один над другим полукольцевых электродов, подключенных к клеммам различной полярности источника питания. Недостатком данной бленды является постоянное поддержание напряжения на электродах, удерживающих микрочастицы, даже при неработающих оптических системах, что требует больших энергетических затрат. Наиболее близкой по технической сущности к изобретению является комбиниро корпус, в котором размещено устройство защиты от микрочастиц, выполненное в виде полосовых электродов с диэлектрическим покрытием, подключенных попарно к клеммам различной полярности источника питания, о т л и ч а ю щ а я с я тем, что она снабжена установленной с одной стороны корпуса системой продувки, выполненной в виде соединенных коллектора, редуктора и баллона с газом, при этом с другой стороны корпуса установлено устройство защиты от микрочастиц, электроды которого выполнены в виде замкнутых полос, размещенных перпендикулярно образующей корпуса, выполненного из диэлектрического материала. ванная бленда для объектива [2], содержащая выполненный в виде трубки корпус, устройст во для защиты от микрочастиц, выполненное в виде размещенных в корпусе полосовых элементов с диэлектрическим покрытием, подключенных попарно к клеммам различной полярности источника питания. Недостатком данного устройства является накопление частиц на электродах, что может привести к попаданию их на линзу. В основу изобретения поставлена задача усовершенствования комбинированной бленды для объектива, в который введена система продувки для удаления микрочастиц и пыли и за счет этого повышена эффективность защиты объектива от микрочастиц. Указанная задача достигается тем, что комбинированная бленда для объектива, содержащая выполненный в виде трубки кор С > ел ел о 00 О 15598 пус, в котором размещено устройство защи ты от микрочастиц, выполненное в виде по лосовых электродов с диэлектрическим покрытием, подключенных попарно к клем мам различной полярности источника пита- 5 ния, сна-бжена установленной с одной стороны корпуса системой продувки, выпол ненной в виде соединенных коллектора, ре дуктора и баллона с газом, при этом с другой стороны корпуса установлено устройство 10 защиты от микрочатиц, электроды которого выполнены в виде замкнутых полос, разме щенных перпендикулярно к образующей корпуса, выполненного из диэлектрического материала. 15 На фиг.1 изображена комбинированная бленда для объектива; на фиг.2 - система продувки. , Корпус 1 из диэлектрического материала содержит устройство для защиты обьек- 20 тива от микрочастиц, выполненное в виде электродов 2, размещенных с одной стороны корпуса 1 перпендикулярно к его образующей. Электроды 2 представляют собой замкнутые полосы с диэлектрическим по- 25 крытием 3, подключенные попарно к клеммам различной полярности источника 4 питания. С противоположной стороны корпуса 1 расположена система продувки, выполненная в виде коллектора 5, редуктора 6 30 и баллона 7 с газом. Конструктивно коллектор 5 выполнен в виде двух полукольцевых труб (не показаны), подсоединенных к раздаточной трубе 8, в стенках которых просверлены цилиндрические отверстия. В 35 раздаточной трубе 8 установлен электромагнитный пневмоклапан (не показан), который периодически открывается. Между редуктором 6 и пневмоклапаном установлен ресивер 9. Коллектор 5 укреплен на корпусе 1 40 бленды вблизи линзы объектива. Бленда работает следующим образом. Перед началом работы корпус 1 продувается сжатым газом, который поступает из баллона 7 через редуктор 6 и ресивер 9, 45 обеспечивающий импульсный выброс газа. При этом электромагнитный пневмоклапан открыт. Газ поступает в коллектор 5 и далее через корпус 1 выходит наружу, унося за собой частицы пыли. Электромагнитный пневмоклапан закрывается, и подается напряжение на электроды 2 от источника 4 питания. Во внутреннем объеме корпуса 1 (в одной его части) создается неоднороднее электростатическое поле, которое препятствует попаданию частиц во внутреннюю область корпуса 1. При этом на незаряженные частицы пыли будут действовать пондеромоторные силы со стороны электрического поля, направленные в сторону возрастаниянапряженности электрического поля, т.е. к поверхности электродов 2. Так как на электроды 2 нанесено диэлектрическое покрытие 3, то микрочастицы будут оседать на нем напротив электродов 2 длительное время потому, что не будет происходить их зарядка от электрода 2. На заряженные микрочастицы будут действовать кулоновские силы, направление которых зависит от знака заряда частицы и ве ктора на пряжен ности электрического поля в данной точке. При этом частица будет стремиться к противоположно заряженному электроду 2. При достижении электрода 2 частица будет находиться напротив электрода 2 на диэлектрическом покрытии 3 все время, пока не произойдет перезарядка частицы. При перезарядке частиц (приобретение заряда противоположного знака) произойдет отталкивание от электрода 2 одной полярности и притягивание частиц электродом другой полярности. При этом перемещение частиц будет осуществляться вдоль корпуса 1 не попадая в поле действия объектива. По мере загрязнения корпуса 1 бленды оседающей на электродах 2 пылью осуществляется периодическая очистка с помощью системы продувки. 15598 Фш. I А-А Фиг 2 Упорядник Замовлення 4191 Техред М.Моргентал Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
