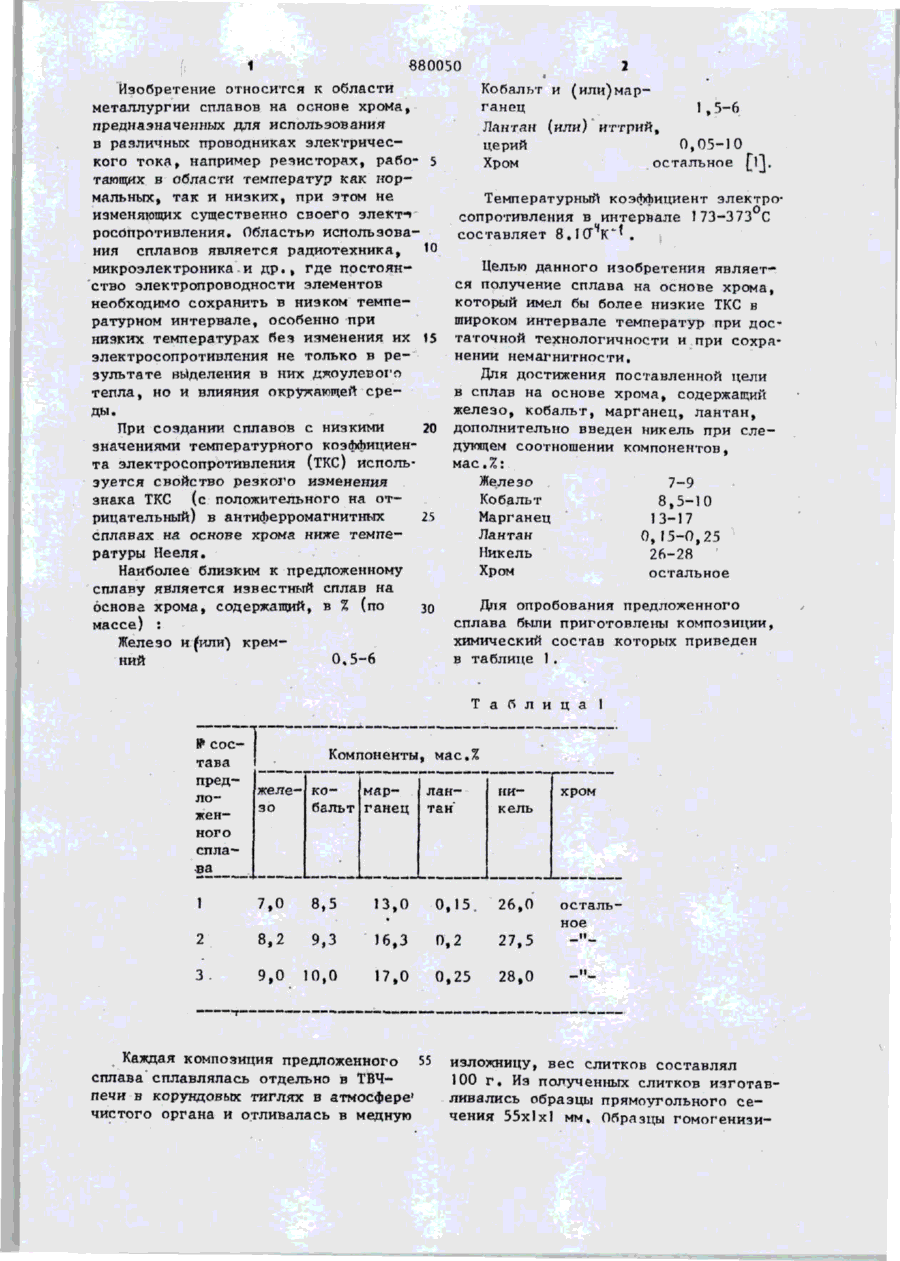

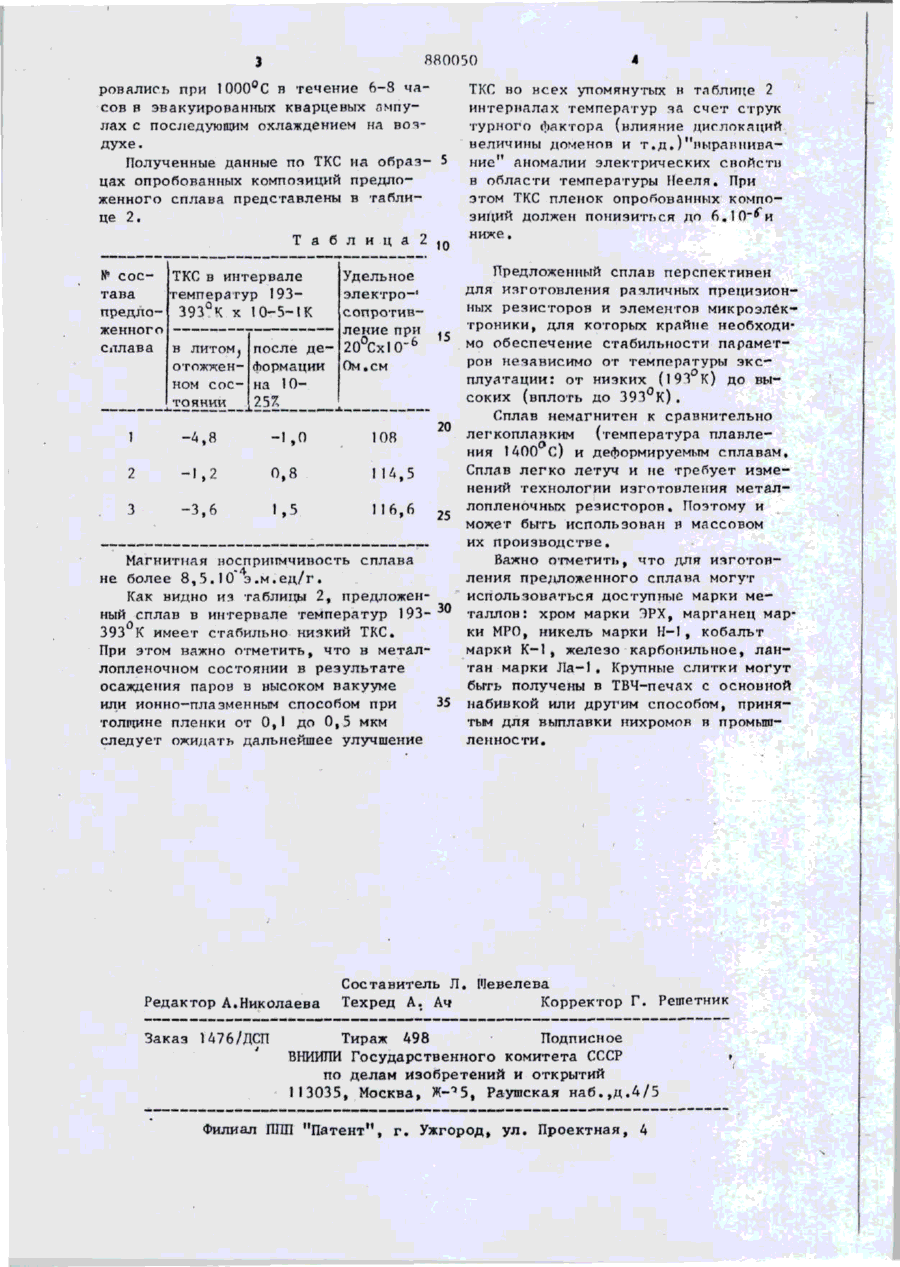

Сплав на основі хрому

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ 31ft.flpf 4 4 1 9 СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) 3(51) S I L 880050 С 22 С 27/06 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 2942668/22-02 (22) 22.05.80 (72) А.К. Бутыленко (71) Институт металлофизики АН Украинской ССР (53) 669.265'і'25'74*854'24 (088.8) (56) I „Патент США I 4OR97M, f кл. 148-11,5, 1978. (54)(57) СПЛАВ НА ОСНОВЕ ХРОМА, содержащий железо, кобальт, марганец, лантан, о т л и ч а ю щ и й с я тем, что, с целью понижения температурного коэффициента электросопротивления в интервале температур 193-393 К при сохранении немагнитности, он дополнительно содержит никель при следующем соотношении компонентов, мас.%: Келезо 7-9 Кобальт 8,5-10 Марганец 13-17 Лантан 0,15-0,25 Никель 26-28 Хром . остальное. С 9 (Л 00 00 о о СП РПФ 1 680050 Изобретение относится к области металлургии сплавов на основе хрома, предназначенных для использования в различных проводниках электрического тока, например резисторах, рабо- 5 тающих в области температур как нормальных, так и низких, при этом не изменяющих существенно своего электч росопротивления. Областью использования сплавов является радиотехника, 10 микроэлектроника.и др., где постоянство электропроводности элементов необходимо сохранить в низком температурном интервале, особенно при ниэких температурах беэ изменения их 15 электросопротивления не только в результате выделения в них джоулевого тепла, но и влияния окружающей среды. При создании сплавов с низкими 20 значениями температурного коэффициента электросопротивления (ТКС) используется свойство резкого изменения знака ТКС (с положительного на отрицательный) в антиферромагнитных сплавах на основе хрома ниже температуры Нееля, Наиболее близким к предложенному сплаву является известный сплав на основа хрома, содержащий, в % (по 30 массе) : Железо и (гаи) кремний 0,5-6 Кобальт и (или)марганец 1,5-6 Лантан (или) иттрий, церий 0,05-10 Хром остальное £lj. Температурный коэффициент электросопротивления в интервале 173-373 С 1 составляет 8.10* К' . Целью данного изобретения является получение сплава на основе хрома, который имел бы более низкие ТКС в широком интервале температур при достаточной технологичности и при сохранении немагнитности. Для достижения поставленной цели в сплав на основе хрома, содержащий железо, кобальт, марганец, лантан, дополнительно введен никель при следующем соотношении компонентов, мас.%: Железо 7-9 Кобальт 8,5-10 Марганец 13-17 Лантан 0,15-0,25 Никель 26-28 Хром остальное Для опробования предложенного сплава были приготовлены композиции, химический состав которых приведен в таблице 1. Т а б л и ц а 1 № сосКомпоненты , мас.% тава пред- желе- к о марланнизо бальт ганец тан кель женного сплава 1 7,0 8,5 13,0 0,15. 26,0 2 8,2 9,3 16,3 0,2 27,5 3 9,0 10,0 17,0 0,25 28,0 хром остальное -" _ Каждая композиция предложенного 55 изложницу, вес слитков составлял сплава сплавлялась отдельно в ТВЧ100 г. Из полученных слитков изготавпечи в корундовых тиглях в атмосфере' ливались образцы прямоугольного сечистого органа и отливалась в медную чения 55x1x1 мм. Образцы гомогеннзи З 880050 ровалигь при 1000°С в течение 6-3 часов в эвакуированных кварцевых ампулах с последующим охлаждением на воздухе. Полученные данные по ТКС на образ- 5 цах опробованных композиций предложенного сплава представлены в таблице 2. Т а б л и ц а 2 ТКС во всех упомянутых в таблице 2 интервалах температур за счет струк турного фактора (влияние дислокаций величины доменов и т.д.)"выравнивание" аномалии электрических свойств в области температуры Нееля. При этом ТКС пленок опробованных композиций должен понизиться до 6.Ю"^и ниже, 10 Предложенный сплав перспективен для изготовления различных прецизионных резисторов и элементов микроэлектроники, для которых крайне необходимо обеспечение стабильности параметров независимо от температуры эксплуатации: от низких (193 К) до высоких (вплоть до 393 К ) . Сплав немагнитен к сравнительно 20 легкоплавким (температура плавлеJ -1 .0 -4 ,8 108 ния 1400 С) и деформируемым сплавам, Сплдв легко летуч и не требует изме2 -1 ,2 П4, 5 0, 8 нений технологии изготовления метал3 -3 ,6 5 116, 6 25 лопленочных резисторов. Поэтому и 1, может быть использован в массовом их производстве. Важно отметить, что для изготовМагнитная восприимчивость сплава ления предложенного сплава могут не более 8,5.10 э.м.ед/г. использоваться достушгые марки меКак видно из таблицы 2, предложенталлов: хром марки ЭРХ, марганец марный сплав в интервале температур 193— ки МРО, никель марки Н-1, кобальт 393 К имеет стабильно низкий ТКС. марки К-1 , железо карбонильное, ланПри этом важно отметить, что в металтан марки Ла-1. Крупные слитки могут лопленочном состоянии в результате быть получены в ТВЧ-печах с основной осаждения паров в высоком вакууме или ионно-плазмеиным способом при 35 набивкой или другим способом, принятым для выплавки нихромов в промыштолщине пленки от 0,1 до 0,5 мкм ленности. следует ожидать дальнейшее улучшение № сос- ТКС в интервале тава гемпера гур 193предло- 393 Q K х 10-5-1К женного сплава В ЛИТОМj после де отожжен- формации ном сос- на 10257, тоянии Редактор А.Николаева Заказ 1Д76/ДСТТ Удельное электро-' сопротивление при 6 20°СхЮ0м, см Составитель Л, Шевелева Техред А. Ач Корректор Г. Решетник Тираж 498 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - Ч 5 , Раушская наб.,д.4/5 Филиал ППП "Патент*1, г, Ужгород, ул. Проектная, 4 t
