Привід круглов’язальної машини

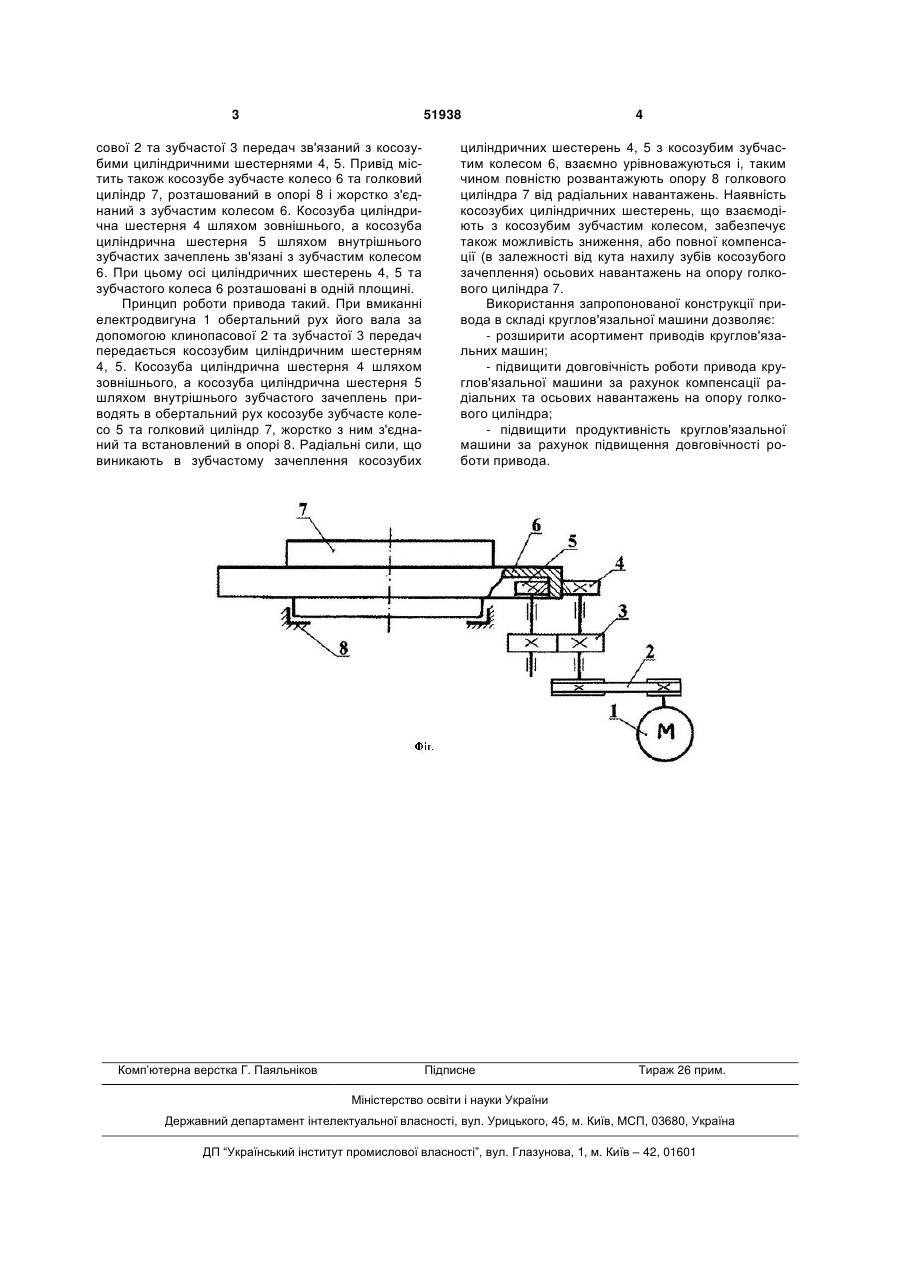

Привід круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з двома циліндричними шестернями, перша з яких шляхом зовнішнього зубчастого зачеплення, а друга шляхом внутрішнього зубчастого зачеплення зв'язані з зубчастим колесом, з'єднаним з голковим циліндром, який відрізняється тим, що циліндричні шестерні та зубчасте колесо виконані косозубими, а їх осі розташовані в одній площині. (19) (21) u201000584 (22) 21.01.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ПАВЛЕНКО ГЕОРГІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 51938 сової 2 та зубчастої 3 передач зв'язаний з косозубими циліндричними шестернями 4, 5. Привід містить також косозубе зубчасте колесо 6 та голковий циліндр 7, розташований в опорі 8 і жорстко з'єднаний з зубчастим колесом 6. Косозуба циліндрична шестерня 4 шляхом зовнішнього, а косозуба циліндрична шестерня 5 шляхом внутрішнього зубчастих зачеплень зв'язані з зубчастим колесом 6. При цьому осі циліндричних шестерень 4, 5 та зубчастого колеса 6 розташовані в одній площині. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою клинопасової 2 та зубчастої 3 передач передається косозубим циліндричним шестерням 4, 5. Косозуба циліндрична шестерня 4 шляхом зовнішнього, а косозуба циліндрична шестерня 5 шляхом внутрішнього зубчастого зачеплень приводять в обертальний рух косозубе зубчасте колесо 5 та голковий циліндр 7, жорстко з ним з'єднаний та встановлений в опорі 8. Радіальні сили, що виникають в зубчастому зачеплення косозубих Комп’ютерна верстка Г. Паяльніков 4 циліндричних шестерень 4, 5 з косозубим зубчастим колесом 6, взаємно урівноважуються і, таким чином повністю розвантажують опору 8 голкового циліндра 7 від радіальних навантажень. Наявність косозубих циліндричних шестерень, що взаємодіють з косозубим зубчастим колесом, забезпечує також можливість зниження, або повної компенсації (в залежності від кута нахилу зубів косозубого зачеплення) осьових навантажень на опору голкового циліндра 7. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода круглов'язальної машини за рахунок компенсації радіальних та осьових навантажень на опору голкового циліндра; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
