Спосіб розливу легкоокислюваних сплавів

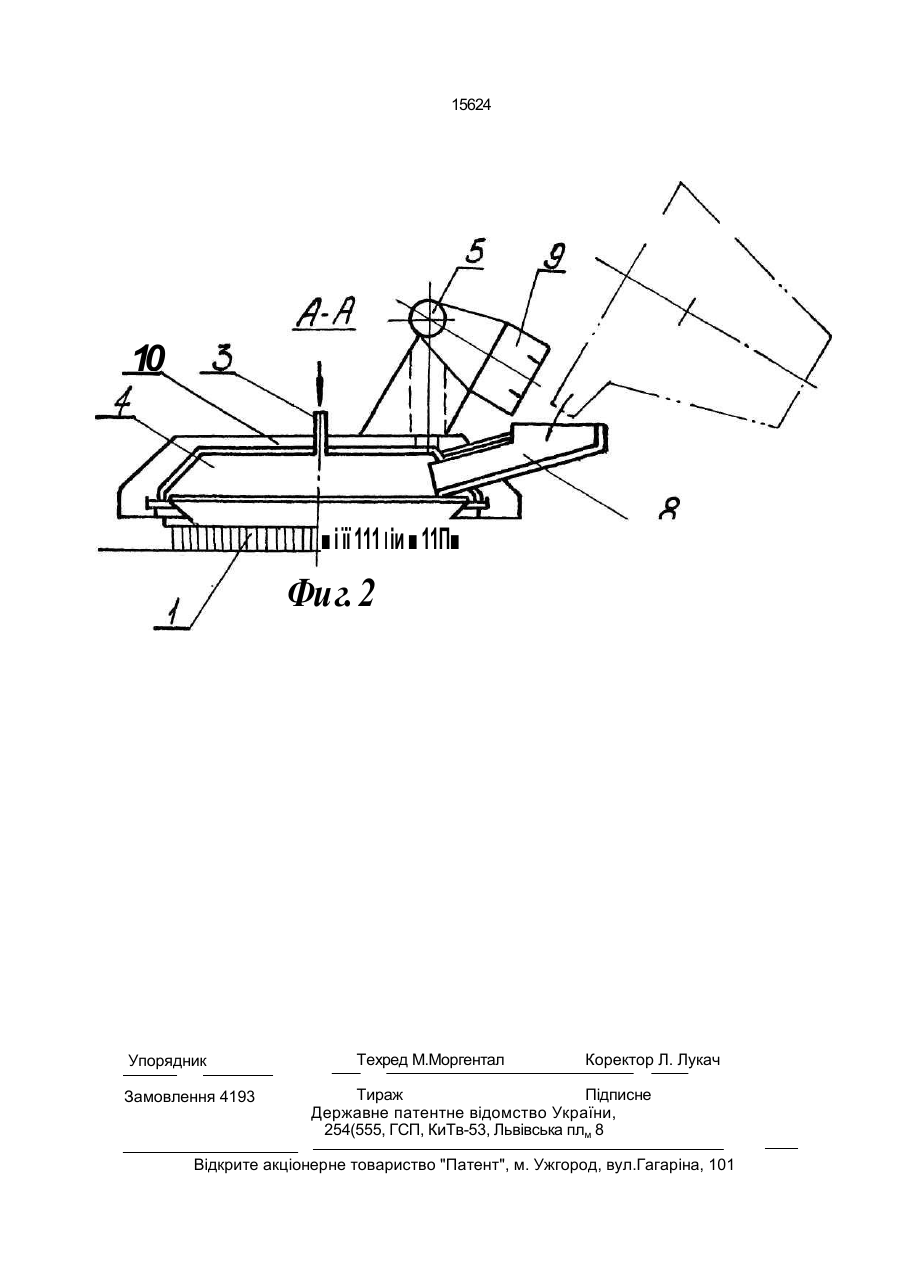

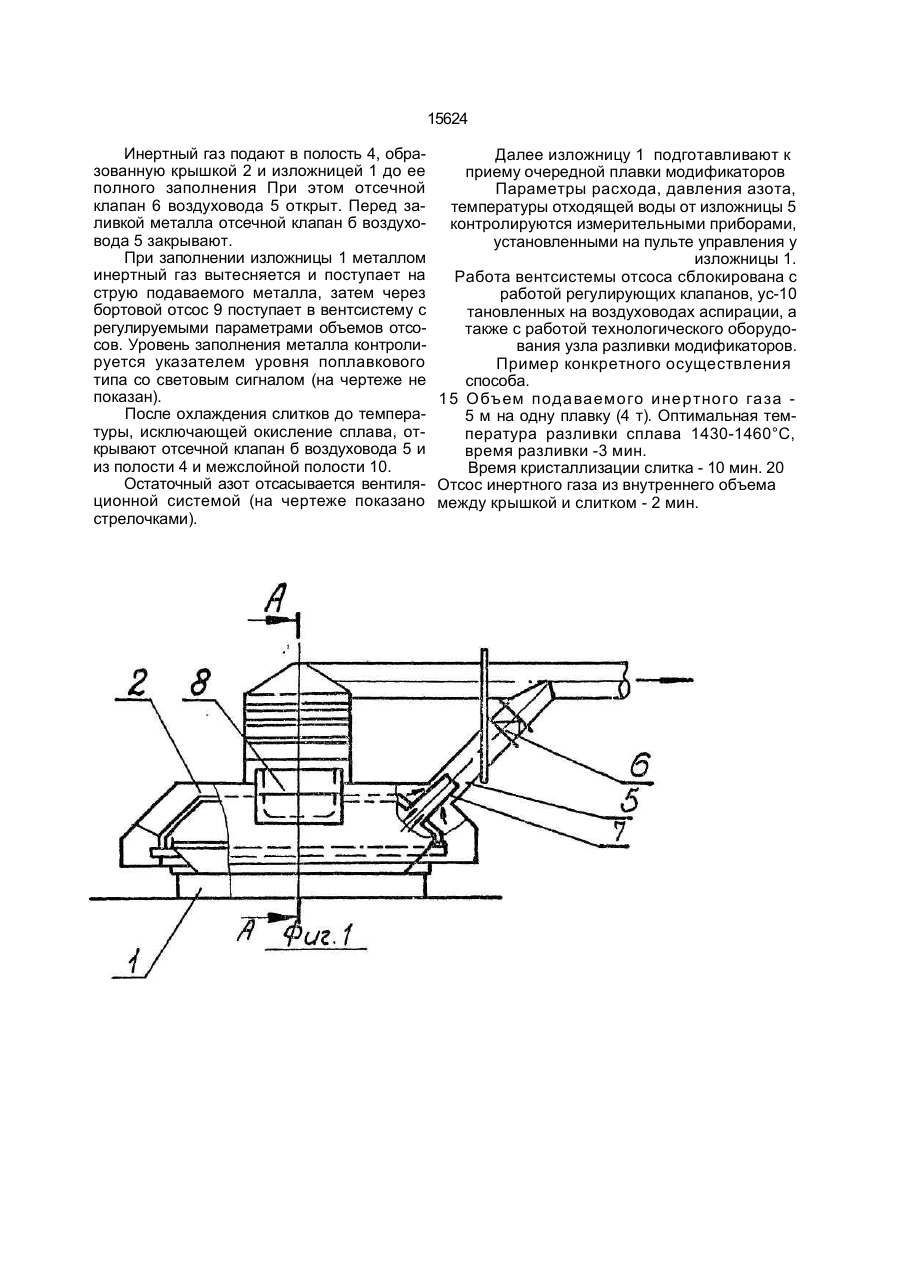

Способ разливки легкоокисляющихся сплавов, включающий подачу инертного газа в изолированную от окружающей среды литейную форму, отвод его и заливку расплава в литейную форму, отличающийс я тем, что по мере заполнения литейной формы расплавом отводимый инертный газ направляют на струю заливаемого расплава. Изобретение относится к области черной металлургии, в частности, к производству легкоокисляющихся сплавов и лигатур в инертной среде. Задачей изобретения является уменьшение расхода газа и повышение надежности защиты металла от взаимодействия с воздухом. Поставленная задача решается тем, что в известном способе, включающем заливку металла в изложницу, подачу инертного газа, перед заливкой металла заполняют инертным газом полость изложницы с крышкой, а по мере заполнения изложницы, отводимый инертный газ направляют на струю заливаемого расплава. Заявляемые приемы осуществления способа позволяют сократить расход инертного газа, так как его расход на одну плавку будет равняться внутреннему объему между крышкой и стенками изложницы и обеспечивают повышение надежности защиты металла от взаимодействия с воздухом, так как подача будет осуществляться прямо в инер тную среду, исключающую окисление металла во время его подачи и во время его остывания. На фиг.1 представлен общиі/і вид устройства; на фиг.2 - сечение А-А на фиг.1. Устройство для реализации способа включает медную водоохлаждаемую изложницу 1, снабженную крышкой 2 с патрубком 3 для подвода инертного газа в полость 4, образованную крышкой 2 и изложницей 1, воздуховод 5 для улавливания избыточного азота выполнен с отсечным клапаном 6 и патрубком 7, желоб 8 для заливки металла и установленный над ним бортовой отсос 9. Крышка 2 выполнена 2-х слойной, при этом межслойная полость 10 крышки 2 сообщена с вентсистемой с помощью воздуховода 5. Способ разливки сплавов и лигатур в инертной среде осуществляется следующим образом. Подготовленную к разливке изложницу 1 закрывают крышкой 2 и подсоединяют к патрубку 3 систему подачи инертного газа (например, азота). С > сл Ov Ю О 15624 Инертный газ подают в полость 4, обраДалее изложницу 1 подготавливают к зованную крышкой 2 и изложницей 1 до ее приему очередной плавки модификаторов полного заполнения При этом отсечной Параметры расхода, давления азота, клапан 6 воздуховода 5 открыт. Перед затемпературы отходящей воды от изложницы 5 ливкой металла отсечной клапан б воздухо- контролируются измерительными приборами, вода 5 закрывают. установленными на пульте управления у При заполнении изложницы 1 металлом изложницы 1. инертный газ вытесняется и поступает на Работа вентсистемы отсоса сблокирована с струю подаваемого металла, затем через работой регулирующих клапанов, ус-10 бортовой отсос 9 поступает в вентсистему с тановленных на воздуховодах аспирации, а регулируемыми параметрами объемов отсотакже с работой технологического оборудосов. Уровень заполнения металла контроливания узла разливки модификаторов. руется указателем уровня поплавкового Пример конкретного осуществления типа со световым сигналом (на чертеже не способа. показан). 15 Объем подаваемого инертного газа После охлаждения слитков до темпера5 м на одну плавку (4 т). Оптимальная темтуры, исключающей окисление сплава, отпература разливки сплава 1430-1460°С, крывают отсечной клапан б воздуховода 5 и время разливки -3 мин. из полости 4 и межслойной полости 10. Время кристаллизации слитка - 10 мин. 20 Остаточный азот отсасывается вентиля- Отсос инертного газа из внутреннего объема ционной системой (на чертеже показано между крышкой и слитком - 2 мин. стрелочками). 15624 10 і її 111 І іи 11П Фи г.2 Упорядник Замовлення 4193 Техред М.Моргентал Коректор Л. Лукач Тираж Підписне Державне патентне відомство України, 254(555, ГСП, КиТв-53, Львівська плм 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
