Пристрій для розливу металів зверху

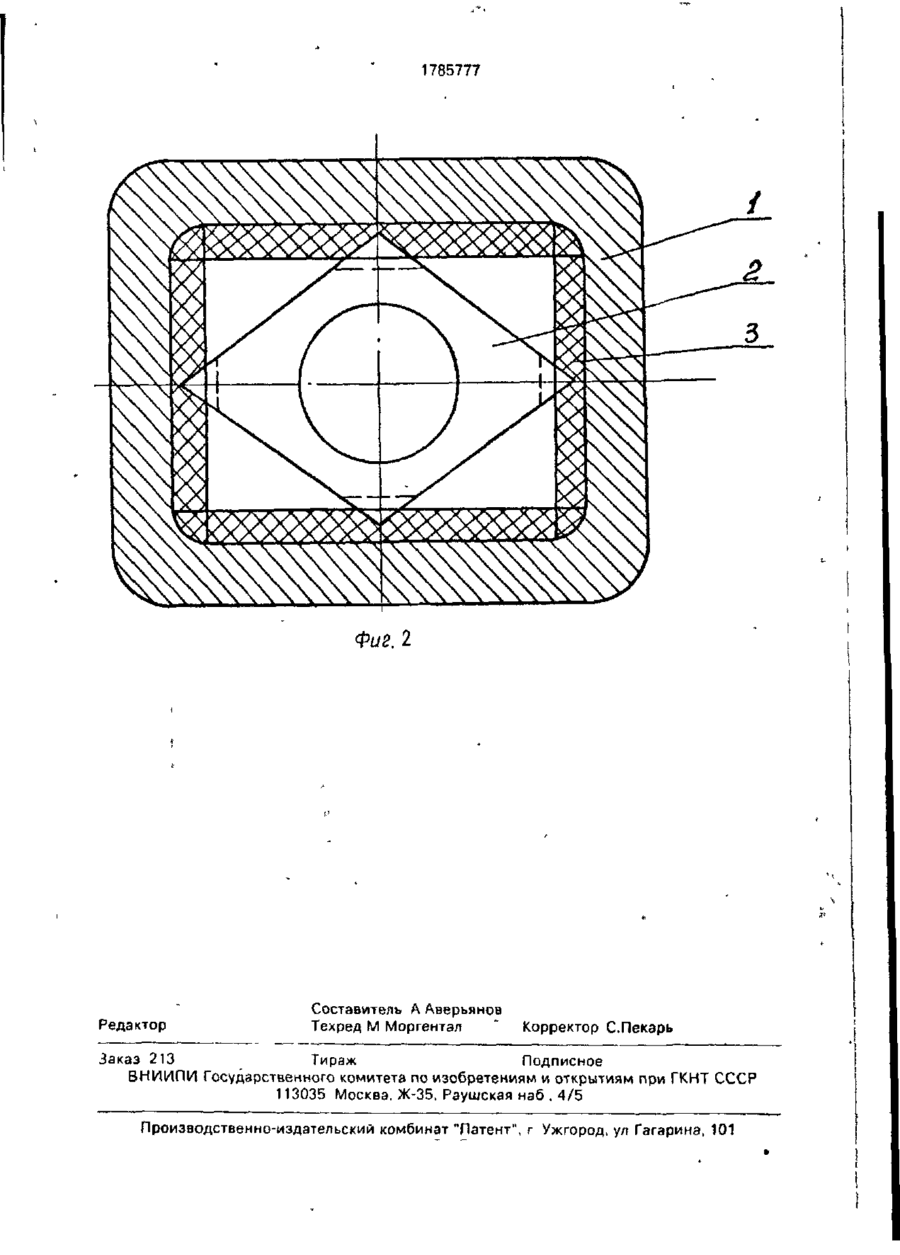

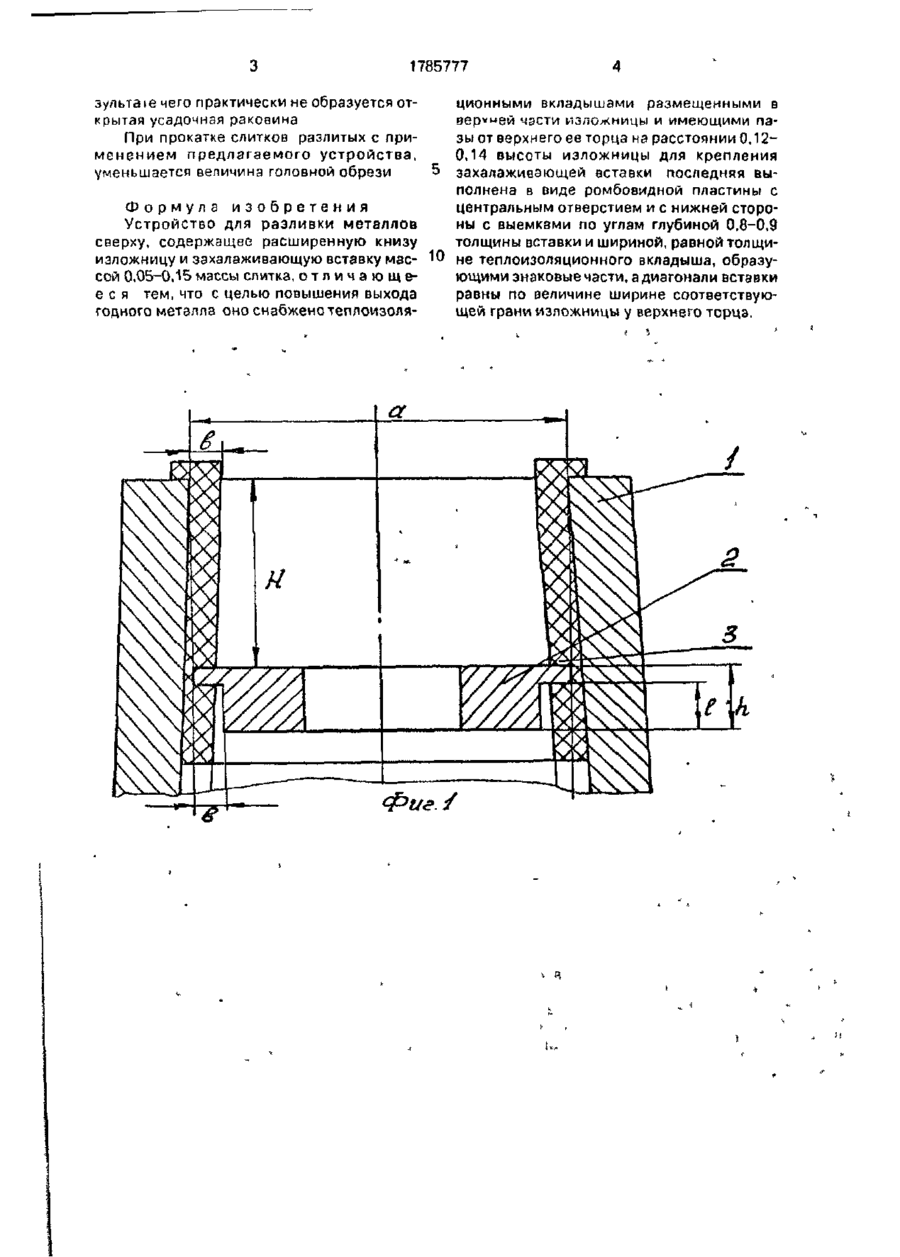

Использование в черной металлургии при разливке спокойных марок сталей в сквозные уширенные книзу изложницы с теплоизоляционными вкладышами. Сущность изобретения устройство содержит изложницу с теплоизоляционными вкладышами и захолаживающую вставку массой 0,05-0.15% от массы слитка, установленную на расстоянии, равном 0,12-0,14 высоты от ее верхнего торца, и выполненную в виде четырехугольной пластины с центральным отверстием, причем диагонали вставки равны по величине сторонам изложницы в верхнем сечении и с нижней стороны по углам вставки для крепления ее в пазах вкладыша сделаны выемки глубиной 0,8-0 9 толщины вставки и шириной равной толщине вкладыша 2 ил [А С Изобретение относится к черной металлургии и может быть использовано при разливке спокойной стали сверху в сквозные уширенные книзу изложницы с теплоизоляционными вкладышами Целью изобретения является повышение выхода годного за счет уменьшения головной обрези слитка. Указанная цель достигается тем, что в устройство для разливки металлов, содержащее изложницу с теплоизоляционными вкладышами, вставляется ззхолаживающая вставка массой 0,05-0 15 массы слитка в виде ромбовидной пластины с центральным отверстием и с выемками по углам с нижней стороны глубиной 0,8 0 9 толщины вставки и шириной, разной толщине теплоизоляционного вкладыша а диагонали вставки равны ширине соответствующей грани изложницы у верхнего торца Теплоизоляционные вкладыши на расстоянии 0 12 0.14 высоты изложницы от ее верхнего торца имеют пазы для крепления захолаживающей вставки Изобретение осуществляется следующим образом. В процессе разливки металл из разливочного ковша поступает в полость изложницы 1 через отверстие во вставке 2. При наполнении изложницы 1 металлом в месте установки захолаживающей вставки 2 образуется мост плотного металла Таким обра1 зом, усадочная раковина делится мостом плотного металла на две части: закрытую (под мостом) и открытую (над мостом) Наличие теплоизоляционных вкладышей способствует длительному сохранению над вставкой жидкого металла что позволяет надежно изолировать закрытую усадочную раковину от окислительной атмосферы и компенсировать усадку до момента образования моста После образования моста глубина жидкой луики в головной части слитка составляет несколько сантиметров в ре 1785777 зультаїе чего практически не образуется открытая усадочная раковина При прокатке слитков разлитых с применением предлагаемого устройства, уменьшается величина головной обрези ционными вкладышами размещенными в верней части изложницы и имеющими пазы от верхнего ее торца на расстоянии 0,120,14 высоты изложницы для крепления захалаживэющей вставки последняя выполнена в виде ромбовидной пластины с Формула изобретения центральным отверстием и с нижней стороУстройство для разливки металлов ны с выемками по углам глубиной 0,8-0,9 сверху, содержащее расширенную книзу толщины вставки и шириной, равной толщиизложницу и зэхалаживающую вставку мас- 10 не теплоизоляционного вкладыша, образусой 0,05-0,15 массы слитка, о т л и ч а ю щ е ющими знаковые части, а диагонали вставки е с я тем, что с целью повышения выхода равны по величине ширине соответствуюгодного металла оно снабжено теплоизолящей грани изложницы у верхнего торца. 1785777 Фиг. 2 Редактор Составитель А Аверьянов Техред М Моргентал Корректор С.Пекарь Заказ 213 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва. Ж-35, Раушская наб . 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
