Антена поверхневої хвилі

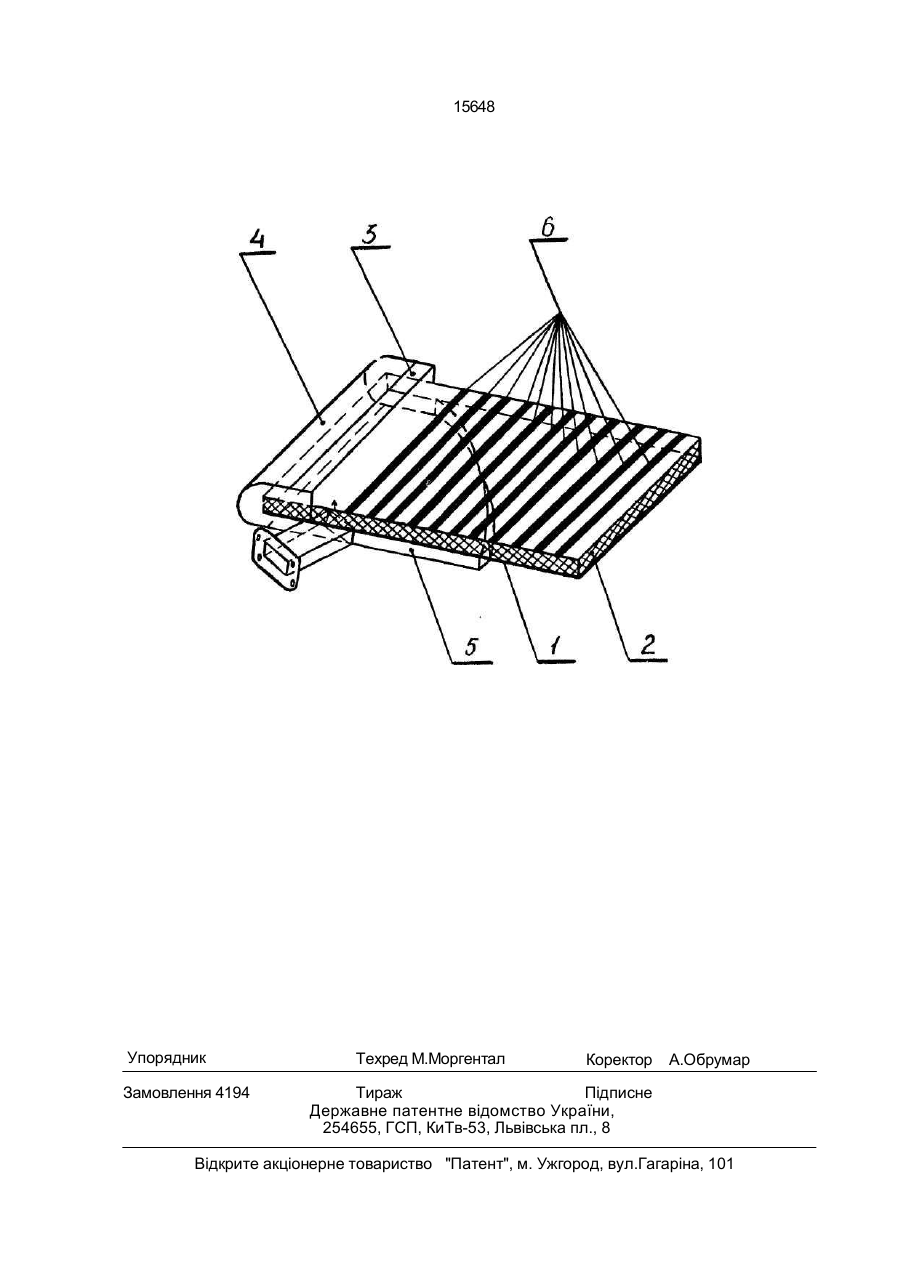

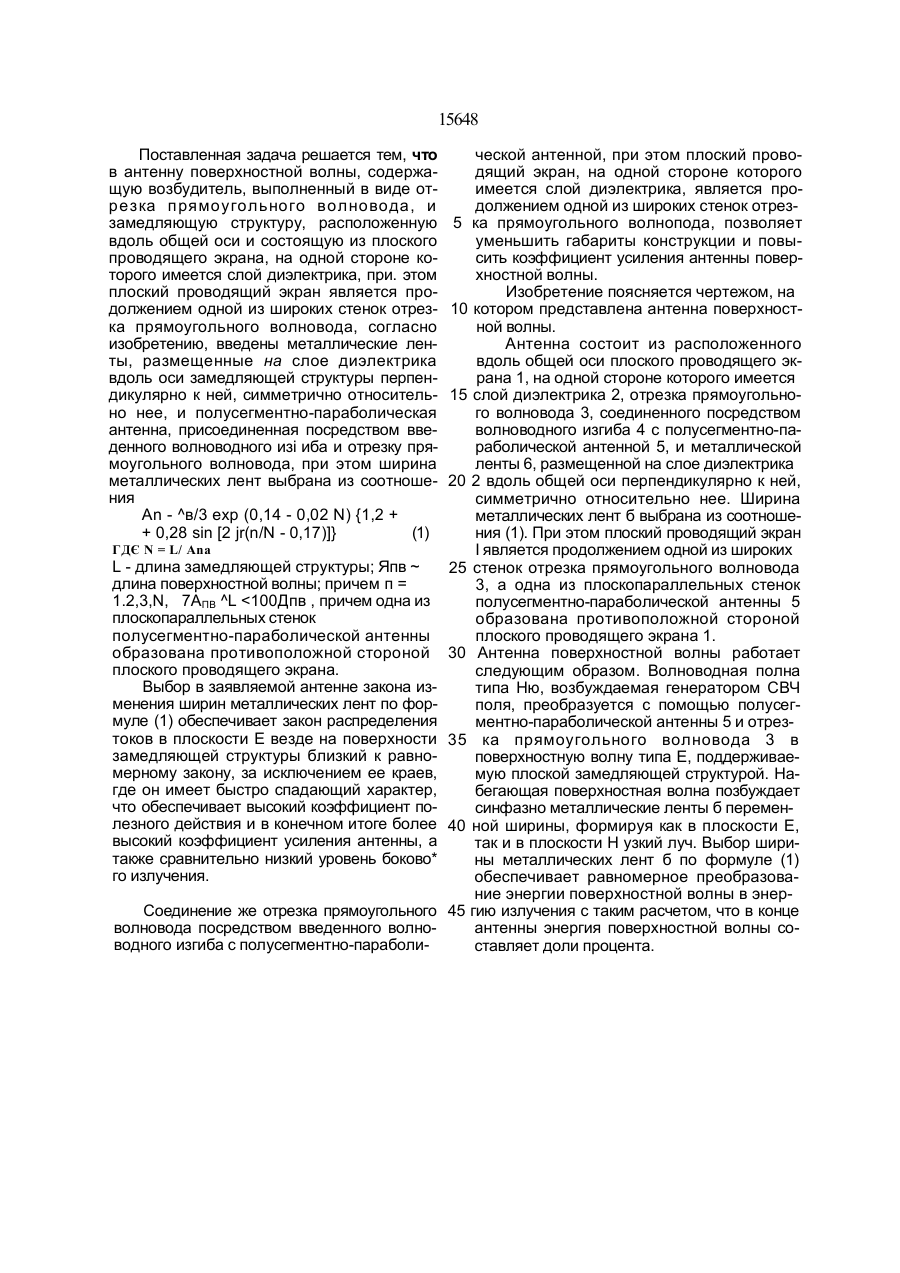

Антенна поверхностной волны, содер жащая возбудитель, выполненный в виде отрезка прямоугольного волновода, и за медляющую структуру, расположенную вдоль общей оси и состоящую из плоского проводящего экрана, на одной стороне ко торого имеется слой диэлектрика, при этом плоский проводящий экран является про должением одной из широких стенок отрез ка прямоугольного волновода, отличающ а я с я тем, что в нее введены металлические ленты, размещенные на слое диэлектрика вдоль оси замедляющей структуры перпендикулярно к ней, симметрично относительно нее, и полусегментно-параболическая антенна, присоединенная посредством введенного волноводного изгиба к отрезку прямоугольного волновода, при этом ширина металлических лент выбрана из соотношения Д^ = Дпв/3 ехр (0,14 - 0,02 N) {1,2 + + 0,28 sin [2я(п/N-0,17)]), где Н » L/ Хт, L - длина замедляющей структуры; Дла - длина поверхностной волны, причем n= 1,2,3...N, 7Ane ^ L < 100 Лю. причем одна из плоскопараллельиых стенок полусегментно-параболической антенны образована противоположной стороной плоского проводящего экрана. ел со Изобретение относится к антенной технике и может быть использовано в сантиметровом, миллиметровом и субмиллиглетровом диапазонах волн. Известна антенна поверхностной волны, содержащая возбудитель, выполненный а виде отрезка прямоугольного волновода, и замедляющую структуру, расположенную вдоль общей оси и состоящую из плоского проводящего экрана, на одной стороне которого имеется слой диэлектрика, при этом плоский проводящий экран является продолжением одной из широких стенок отрезка прямоугольного волновода. Однако из-за неравноамплитудного и несинфазного распределения поля вдоль излучающей структуры антенна имеет низкий коэффициент усиления, высокий уровень бокового излучения и сравнительно большие габариты. В основу изобретения поставлена задача усовершенствования антенны поверхностной волны путем введения металлических лент переменной ширины, полусегментнопараболической антенны и волноводного изгиба, что обеспечивает повышение коэффициента усиления и уменьшение габаритов антенны. О 15648 Поставленная задача решается тем, что в антенну поверхностной волны, содержащую возбудитель, выполненный в виде отрезка прямоугольного волновода, и замедляющую структуру, расположенную вдоль общей оси и состоящую из плоского проводящего экрана, на одной стороне которого имеется слой диэлектрика, при. этом плоский проводящий экран является продолжением одной из широких стенок отрезка прямоугольного волновода, согласно изобретению, введены металлические ленты, размещенные на слое диэлектрика вдоль оси замедляющей структуры перпендикулярно к ней, симметрично относительно нее, и полусегментно-параболическая антенна, присоединенная посредством введенного волноводного изі иба и отрезку прямоугольного волновода, при этом ширина металлических лент выбрана из соотношения An - ^в/3 ехр (0,14 - 0,02 N) {1,2 + + 0,28 sin [2 jr(n/N - 0,17)]} (1) ГДЄ N = L/ Ana L - длина замедляющей структуры; Япв ~ длина поверхностной волны; причем п = 1.2,3,N, 7АПВ ^L
