Пристрій розділення сигналів яскравості та кольоровості у декодері систем секам

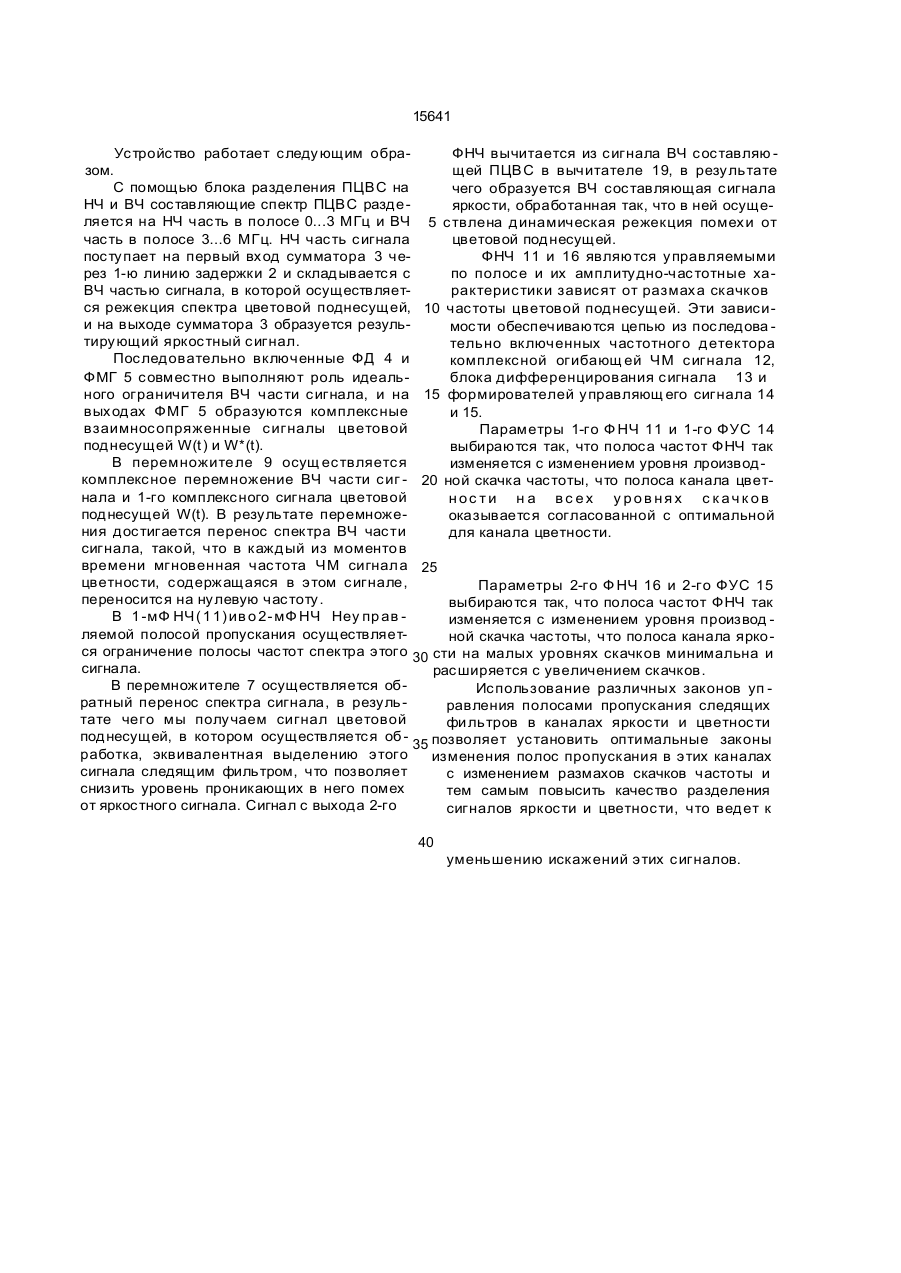

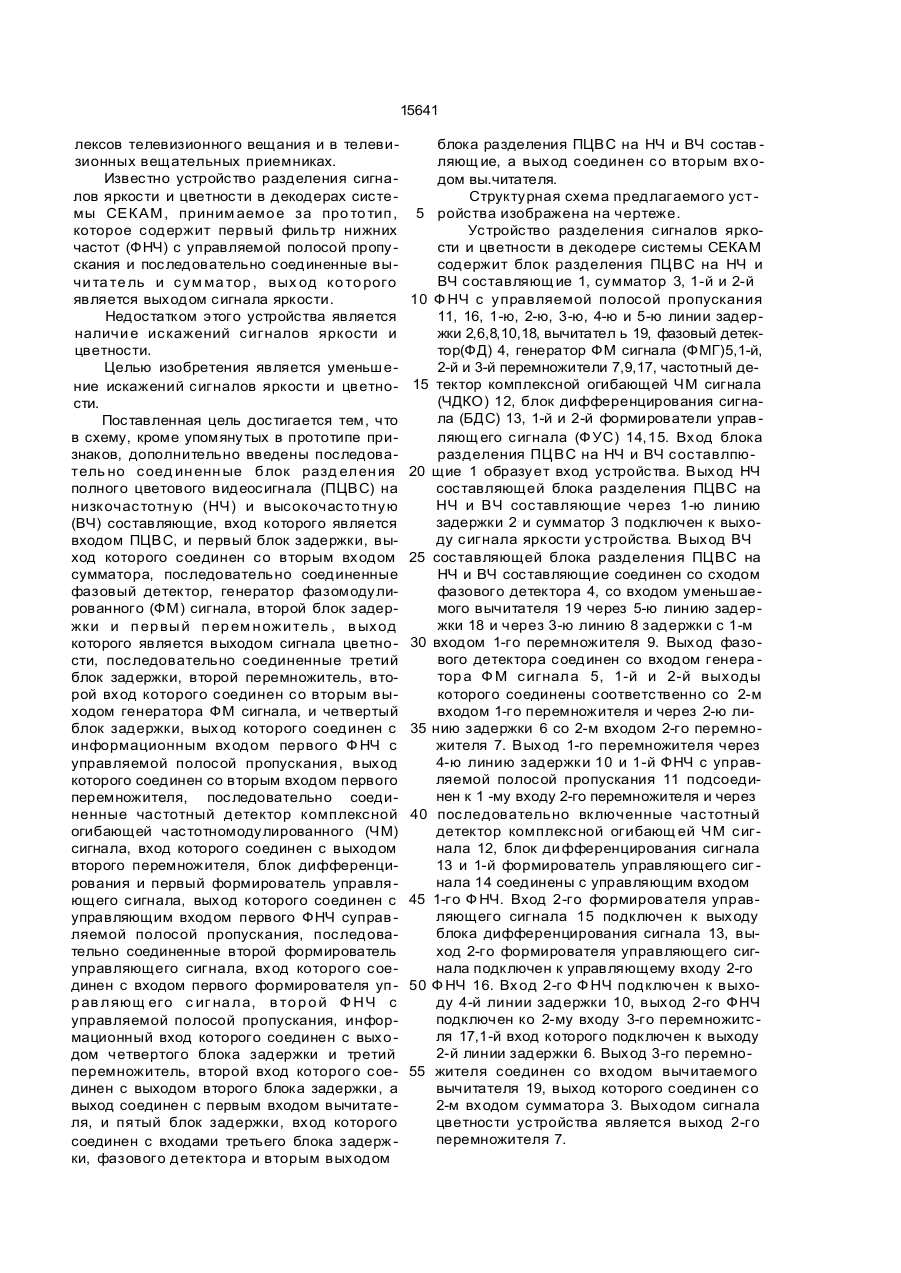

Устройство разделения сигналов ярко сти и цветности в декодере системы СЕКАМ, содержащее первый фильтр нижних частот (ФНЧ) с управляемой полосой пропускания и последовательно соединенные вычитатель и сумматор, выход которого является выходом сигнала яркости, отлмчающеес я тем, что введены последовательно сое диненные блок разделения полного цвето вого видеосигнала (ПЦВС) на низкочастотную (НЧ) и высокочастотную (ВЧ) составляющие, вход которого является входом ПЦВС, и первый блок задержки, вы ход которого соединен со вторым входом сумматора, последовательно соединенные фазовый детектор, генератор фазомодулированного (ФМ) сигнала, второй блок задер жки и первый перемножитель, выход которого является выходом сигнала цветно Изобретение относится к области телевидения, в частности, к разделению сигналов яркости и цветности в декодере системы сти, последовательно соединенные третий блок задержки, второй перемножитель, второй вход которого соединен со вторым выходом генератора ФМ сигнала, и четвертый блок задержки, выход которого соединен с информационным входом первого ФНЧ с управляемой полосой пропускания, выход которого соединен со вторым входом первого перемножителя, последовательно соединенные частотный детектор комплексной огибающей частотномодулированного сигнала, вход которого соединен с выходом второго перемножителя, блок дифференцирования и первый формирователь управляющего сигнала, выход которого соединен с управляющим входом первого ФНЧ с управляемой полосой пропускания, последовательно соединенные второй формирователь управляющего сигнала, вход которого соединен с входом первого формирователя управляю щего с игн ала, второй Ф НЧ с управляемой полосой пропускания, информационный вход которого соединен с выходом четвертого блока задержки, и третий перемножитель, второй вход которого соединен с выходом второго блока задержки, а выход соединен с первым входом вычитателя, и пятый блок задержки, вход которого соединен с входами третьего блока задержки, фазового детектора и вторым выходом блока разделения ПЦВС на НЧ и ВЧ составляющие, а выход соединен со вторым входом вычитателя. СЕКАМ, и может использоваться в ВКУ аналого-цифровых аппаратно-студийных комл С > 0 1 о 15641 лексов телевизионного вещания и в телевизионных вещательных приемниках. Известно устройство разделения сигналов яркости и цветности в декодерах системы СЕКАМ, приним аемо е за про то тип, которое содержит первый фильтр нижних частот (ФНЧ) с управляемой полосой пропускания и пос ледовательно соединенные вычи та те ль и сум ма тор , вых од ко то рого является выходом сигнала яркости. Недостатком этого устройства является наличи е искажений сигналов яркости и цветности. Целью изобретения является уменьшение искажений сигналов яркости и цветности. Поставленная цель достигается тем, что в схему, кроме упомянутых в прототипе признаков, дополнительно введены последователь но соед ин енн ые блок разд елен ия полного цветового видеосигнала (ПЦВС) на низкочастотную (НЧ) и высокочасто тную (ВЧ) составляющие, вход которого является входом ПЦВС, и первый блок задержки, выход которого соединен со вторым входом сумматора, последовательно соединенные фазовый детектор, генератор фазомодулированного (ФМ) сигнала, второй блок задержки и п ер вый п ер ем н ожи те ль , в ыход которого является выходом сигнала цветности, последовательно соединенные третий блок задержки, второй перемножитель, второй вход которого соединен со вторым выходом генератора ФМ сигнала, и четвертый блок задержки, выход которого соединен с информационным входом первого Ф НЧ с управляемой полосой пропускания, выход которого соединен со вторым входом первого перемножителя, пос ледовательно соединенные частотный детектор комплексной огибающей частотномодулированного (ЧМ) сигнала, вход которого соединен с выходом второго перемножителя, блок дифференцирования и первый формирователь управляющего сигнала, выход которого соединен с управляющим входом первого ФНЧ суправ ляемой полосой пропускания, последовательно соединенные второй формирователь управляющего сигнала, вход которого соединен с входом первого формирователя упр ав ляющ его с иг на ла, в то р о й Ф НЧ с управляемой полосой пропускания, информационный вход которого соединен с выходом четвертого блока задержки и третий перемножитель, второй вход которого соединен с выходом второго блока задержки, а выход соединен с первым входом вычитателя, и пятый блок задержки, вход которого соединен с входами третьего блока задерж ки, фазового детектора и вторым выходом блока разделения ПЦВС на НЧ и ВЧ состав ляющ ие, а выход соединен со вторым входом вы.читателя. Структурная схема предлагаемого уст5 ройства изображена на чертеже. Устройство разделения сигналов яркости и цветности в декодере системы СЕКАМ содержит блок разделения ПЦВС на НЧ и ВЧ составляющ ие 1, сумматор 3, 1-й и 2-й 10 Ф НЧ с управляемой полосой пропускания 11, 16, 1-ю, 2-ю, 3-ю, 4-ю и 5-ю линии задержки 2,6,8,10,18, вычитател ь 19, фазовый детектор(ФД) 4, генератор ФМ сигнала (ФМГ)5,1-й, 2-й и 3-й перемножители 7,9,17, частотный де15 тектор комплексной огибающей ЧМ сигнала (ЧДКО) 12, блок дифференцирования сигнала (БДС) 13, 1-й и 2-й формирователи управ ляющ его сигнала (Ф УС) 14,15. Вход блока разделения ПЦВС на НЧ и ВЧ составлпю20 щие 1 образует вход устройства. Выход НЧ составляющей блока разделения ПЦВС на НЧ и ВЧ составляющие через 1-ю линию задержки 2 и сумматор 3 подключен к выходу сигнала яркости устройства. Выход ВЧ 25 составляющей блока разделения ПЦВС на НЧ и ВЧ составляющие соединен со сходом фазового детектора 4, со входом уменьшаемого вычитателя 19 через 5-ю линию задержки 18 и через 3-ю линию 8 задержки с 1-м 30 входом 1-го перемножителя 9. Выход фазового детектора соединен со входом генера тор а Ф М сигнала 5, 1-й и 2-й выходы которого соединены соответственно со 2-м входом 1-го перемножителя и через 2-ю ли35 нию задержки 6 со 2-м входом 2-го перемножителя 7. Выход 1-го перемножителя через 4-ю линию задержки 10 и 1-й ФНЧ с управляемой полосой пропускания 11 подсоединен к 1 -му входу 2-го перемножителя и через 40 последовательно включенные частотный детектор комплексной огибающ ей ЧМ сигнала 12, блок ди фференцирования сигнала 13 и 1-й формирователь управляющего сиг нала 14 соединены с управляющим входом 45 1-го Ф НЧ. Вход 2-го формирователя управляющего сигнала 15 подключен к выходу блока дифференцирования сигнала 13, выход 2-го формирователя управляющего сигнала подключен к управляющему входу 2-го 50 Ф НЧ 16. Вход 2-го Ф НЧ подключен к выходу 4-й линии задержки 10, выход 2-го ФНЧ подключен ко 2-му входу 3-го перемножитс ля 17,1-й вход которого подключен к выходу 2-й линии задержки 6. Выход 3-го перемно55 жителя соединен со входом вычитаемого вычитателя 19, выход которого соединен со 2-м входом сумматора 3. Выходом сигнала цветности устройства является выход 2-го перемножителя 7. 15641 Устройство работает следующим обраФНЧ вычитается из сигнала ВЧ составляю зом. щей ПЦВС в вычитателе 19, в результате С помощью блока разделения ПЦВС на чего образуется ВЧ составляющая сигнала НЧ и ВЧ составляющие спектр ПЦВС раздеяркости, обработанная так, что в ней осущеляется на НЧ часть в полосе 0...3 МГц и ВЧ 5 ствлена динамическая режекция помехи от часть в полосе 3...6 МГц. НЧ часть сигнала цветовой поднесущей. пос тупает на первый вход сумматора 3 чеФНЧ 11 и 16 являются управляемыми рез 1-ю линию задержки 2 и складывается с по полосе и их амплитудно-частотные хаВЧ частью сигнала, в которой осуществляетрактеристики зависят от размаха скачков ся режекция спектра цветовой поднесущей, 10 частоты цветовой поднесущей. Эти зависии на выходе сумматора 3 образуется резульмости обеспечиваются цепью из последова тирующий яркостный сигнал. тельно включенных частотного детектора Последовательно включенные ФД 4 и комплексной огибающ ей ЧМ сигнала 12, ФМГ 5 совместно выполняют роль идеальблока дифференцирования сигнала 13 и ного ограничителя ВЧ части сигнала, и на 15 формирователей управляющ его сигнала 14 выходах ФМГ 5 образуются комплексные и 15. взаимносопряженные сигналы цветовой Параметры 1-го Ф НЧ 11 и 1-го ФУС 14 поднесущей W(t) и W*(t). выбираются так, что полоса частот ФНЧ так В перемножите ле 9 осущ ествляется изменяется с изменением уровня лроизводкомплексное перемножение ВЧ части сиг - 20 ной скачка частоты, что полоса канала цветнала и 1-го комплексного сигнала цветовой нос ти н а вс ех у ровнях с к ач к ов поднесущей W(t). В результате перемножеоказывается согласованной с оптимальной ния достигается перенос спектра ВЧ части для канала цветности. сигнала, такой, что в каждый из моменто в времени мгновенная частота ЧМ сигнала 25 цветности, содержащаяся в этом сигнале, Параметры 2-го Ф НЧ 16 и 2-го ФУС 15 переносится на нулевую частоту. выбираются так, что полоса частот ФНЧ так В 1 -мФ НЧ( 1 1) ив о 2- мФ НЧ Неу пр ав изменяется с изменением уровня производ ляемой полосой пропускания осуществляетной скачка частоты, что полоса канала яркося ограничение полосы частот спектра этого 30 сти на малых уровнях скачков минимальна и сигнала. расширяется с увеличением скачков. В перемножителе 7 осуществляется обИспользование различных законов уп ратный перенос спектра сигнала, в резульравления полосами пропускания следящих тате чего мы получаем сигнал цветовой фи льтров в каналах яркости и цветности поднесущей, в котором осуществляется об 35 позволяет установить оптимальные законы работка, эквивалентная выделению этого изменения полос пропускания в этих каналах сигнала следящим фильтром, что позволяет с изменением размахов скачков частоты и снизить уровень проникающих в него помех тем самым повысить качество разделения от яркостного сигнала. Сигнал с выхода 2-го сигналов яркости и цветности, что ведет к 40 уменьшению искажений этих сигналов. 15641 Y пцвс 6 _ tTrv с :> 8 9 10 11 14 12 13 15 16 19 18 Упорядник Замовлення 4194 Техред М.Моргентал Коректор А.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
