Демодулятор сигналів відносної фазової маніпуляції

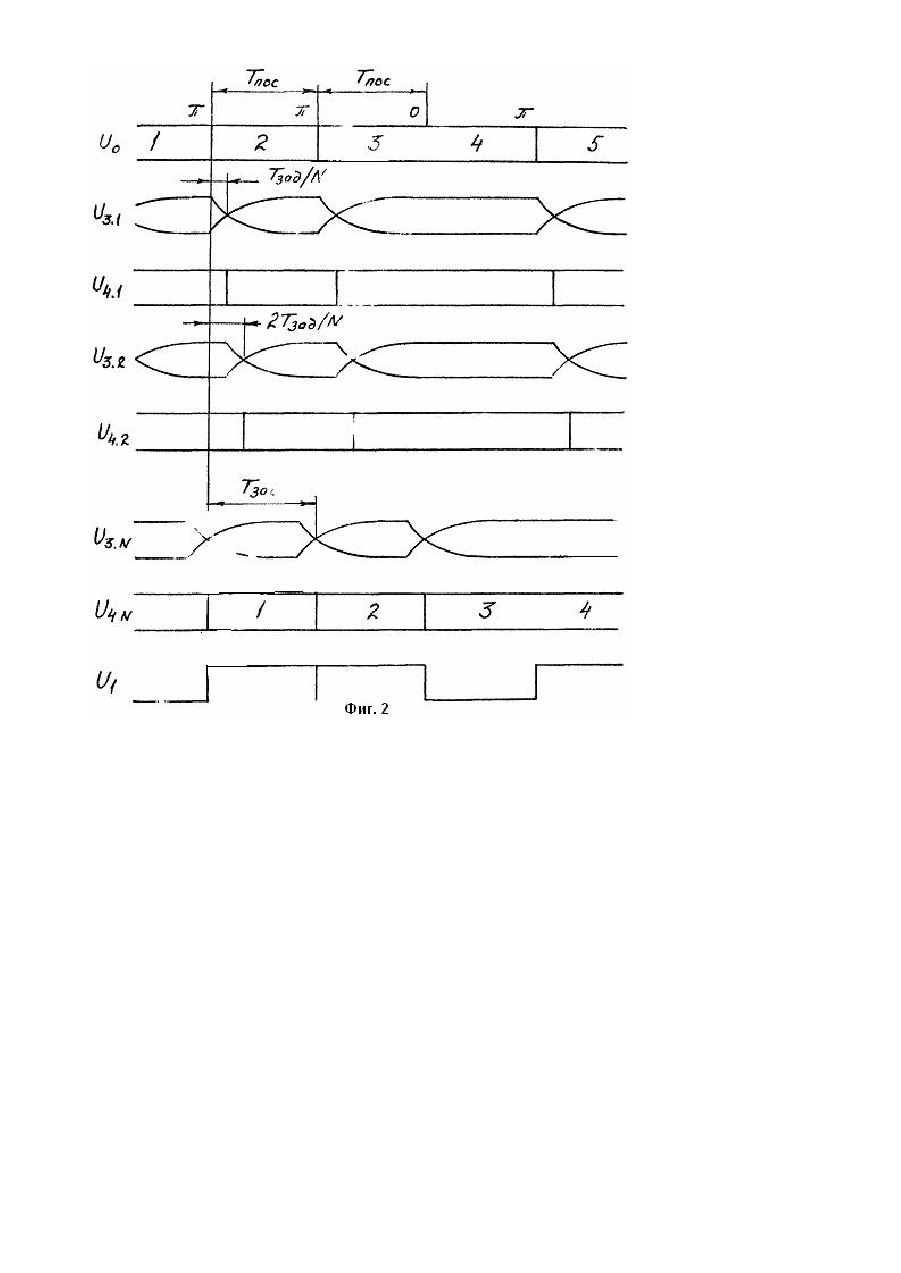

Изобретение относится к радиотехнике и связи, в частности к демодуляции сигналов с относительной фазовой манипуляцией. Известен демодулятор сигналов относительной фазовой манипуляции (ОФМ сигналов), содержащий фазовый детектор (ФД), один из входов и выход которого являются входом и выходом демодулятора, соответственно и блок задержки, вход и выход которого подключены соответственно к входу демодулятора и второму входу ФД (демодулятор ОФМ сигналов "по методу сравнения фаз"), При работе демодулятора осуществляется задержки ОФМ сигнала на время, равное длительности посылки (в блоке задержки), и измерение разности фаз незадержанного и задержанного ОФМ сигналов (в ФД), в результате чего на выходе демодулятора получают последовательность демодулированных посылок, уровни которых соответствуют разности фаз текущи х и предыдущих посылок. Рассмотренный демодулятор, принимаемый в качестве прототипа, обладает следующим недостатком. Для демодуляции необходимо, чтобы задержка сигнала в демодуляторе осуществлялась на время, равное длительности посылки, однако блок задержки, содержащий, например, LC-контур, не может обеспечить требуемой задержки. Время задержки, осуществляемой LC-контуром, не может быть больше 1/5 длительности посылки. В противном случае полоса пропускания контура будет настолько узкой, что боковые составляющие спектра подавляются. В соответствии с изложенным, поставлена задача - устранить указанный недостаток. Для осуществления поставленной задачи в демодуляторе сигналов относительной фазовой манипуляции, содержащем фазовый детектор, первый вход которого соединен с входом блока задержки и является входом демодулятора, выход блока задержки соединен с вторым входом детектора, а выход детектора является выходом демодулятора, согласно изобретению, блок задержки выполнен в виде последовательно соединенных цепочек, каждая из которых состоит из элемента задержки, к выходу которого подключен формирователь, причем входом блока задержки является вход первого элемента задержки, а его выходом - выход последнего формирователя. В предложенном демодуляторе каждый элемент задержки осуществляет задержку на время, составляющее часть общего времени задержки. Например, для LC-контура это не более, чем 1/5 (в общем случае, 1/N) общего времени задержки, при количестве элементов задержки, соответственно, не менее 5 (Ν). Элемент задержки может искажать огибающую и спектр задерживаемого сигнала. Формирователь, подключенный к выходу каждого элемента задержки, обеспечивает восстановление огибающей и спектра сигнала. Общее время задержки равно сумме времени задержки каждого элемента задержки. В качестве элементов задержки могут быть использованы другие электрические цепи. Сущность изобретения поясняется чертежами: Фиг. 1 - структурная схема предложенного демодулятора, фиг. 2 - эпюры напряжений в цепях демодулятора, где: Uo - огибающая сигнала с 1-й, 2-й, ... 5-й посылками и точками манипуляции Π, Π, О, Π (П - число "пи"). U3.1 - о гибающая сигнала на выходе' первого элемента задержки (на LC-контура); U4.1 - о гибающая сигнала на выходе первого формирователя; U3.2 - о гибающая сигнала на выходе второго элемента задержки на LC-контуре; U4.2 - о гибающая сигнала на выходе второго формирователя; U3.N - огибающая сигнала на выходе N-го (последнего) элемента задержки на LC-контуре; U4.M - огибающая сигнала на выходе N-го (последнего) формирователя· U1 - демодулированный сигнал на выходе ФД. Демодулятор сигналов относительной фазовой манипуляции содержит фазовый детектор ФД 1 и блок 2 задержки. Первый вход ФД 1 соединен с входом блока 2 задержки и является входом демодулятора, э выход блока 2 задержки соединен со вторым входом ФД 1, выход которого является выходом демодулятора. Блок 2 задержки выполнен в виде N последовательно соединенных цепочек, каждая из которых содержит элемент 3.1-й - З.N-й задержки, к выходу которого подключен формирователь 4.1-й -4.N-Й соответственно. Входом блока 2 задержки является вход первого элемента 3.1 задержки, а выходом - выход последнего формирователя 4.N. Устройство работает следующим образом. Демодулируемый сигнал, последовательно проходя через элементы задержки, задерживается на Тзад/N (на выходе первого элемента задержки), затем на 2Тзад/N и так далее. И, наконец, на Тзад=Tпос (Тзад - время общей (суммарной) задержки; Тпос - длительность посылки). Затем оба сигнала, незадержанный U0 и задержанный U4.N, сравниваются в ФД 1, и на вы ходе демодулятора получают демодулированный сигнал U1. Возможность осуществления предложенного демодулятора подтверждается также тем, что он содержит те же или другие известные функциональные элементы, что и демодулятор-прототип.
