Вузол кріплення

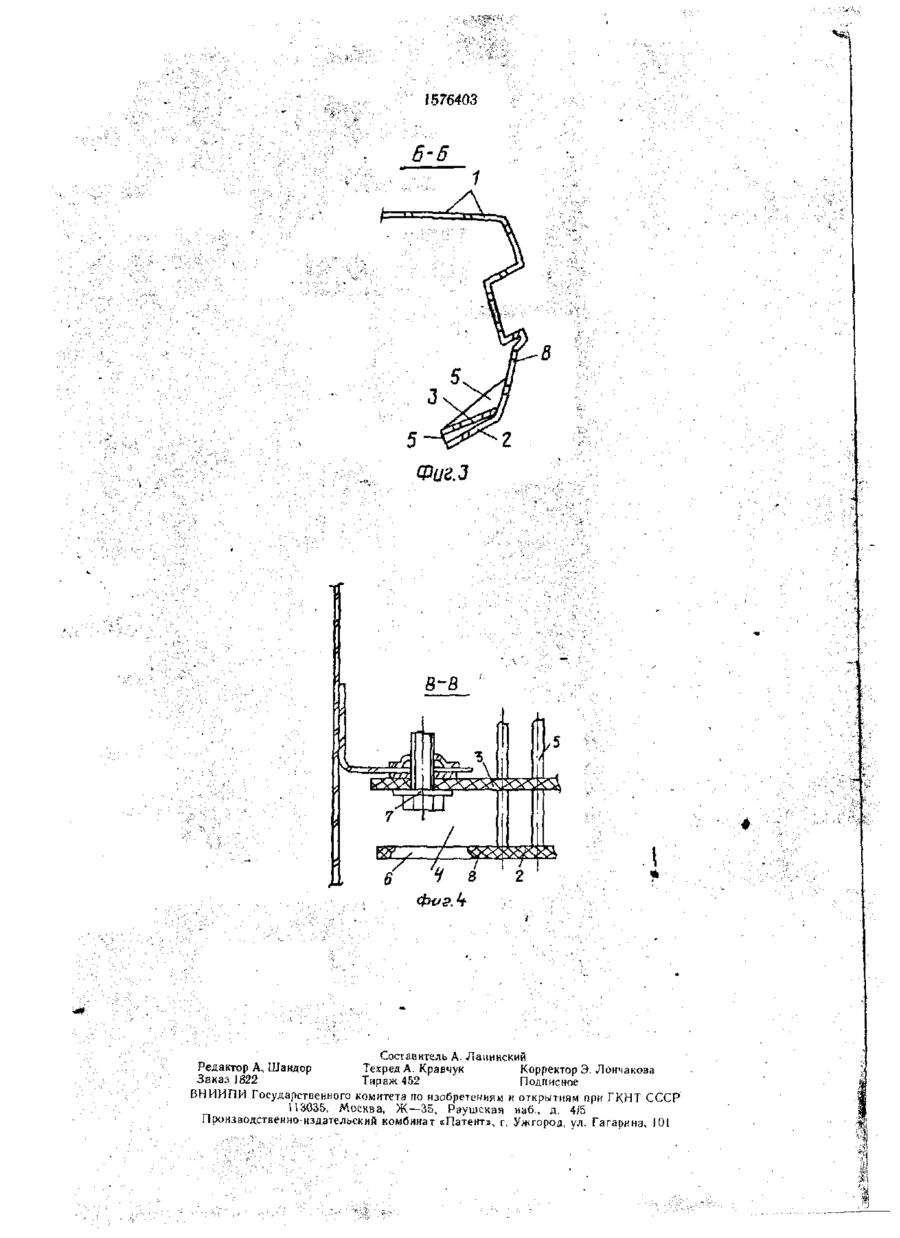

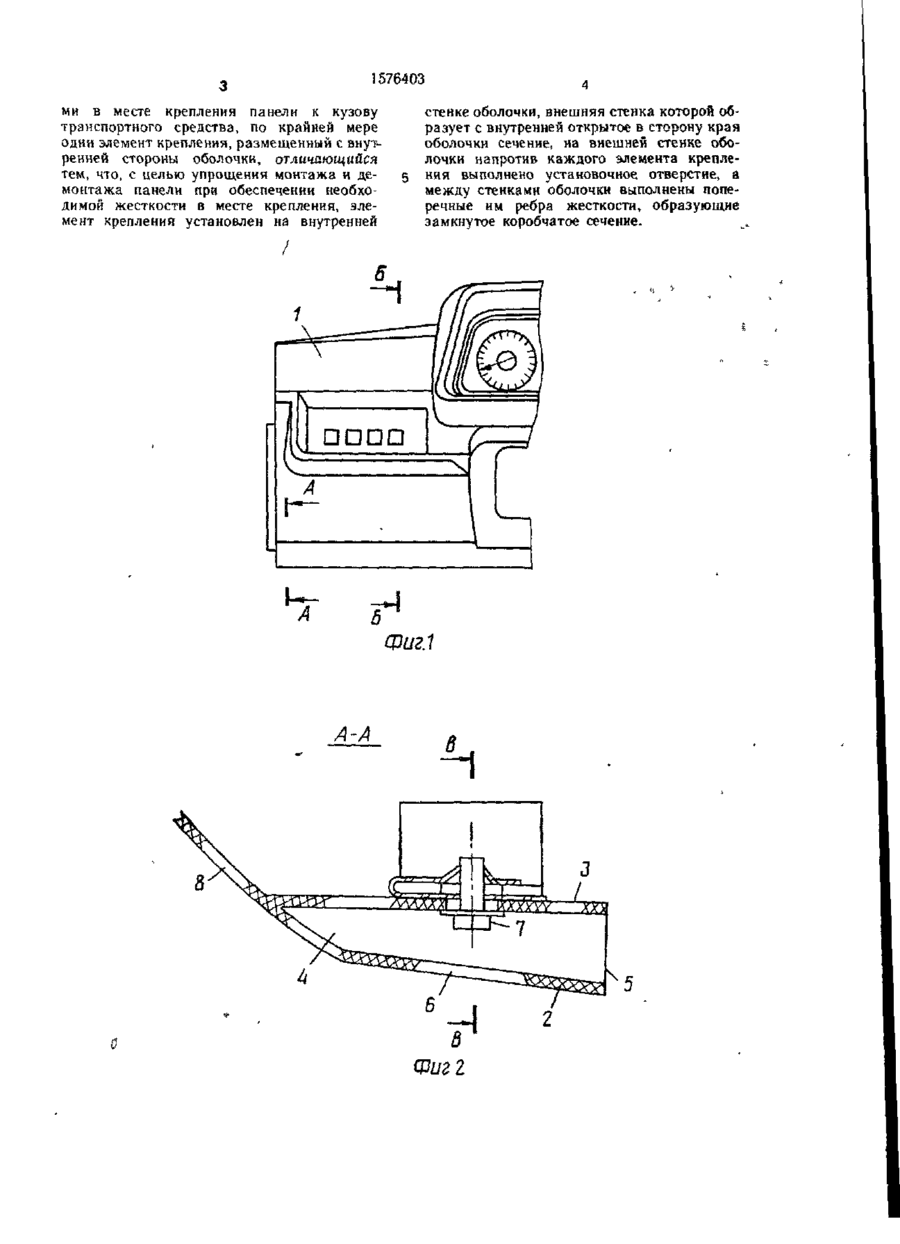

Изобретение относится к транспортному машиностроению, в частности к узлам крепления панелей приборов автомобилей Цель изобретения — упрощение монтажа Изобретение относится к транспортному машиностроению, в частности к узлам крепления панелей приборов автомобилей Цель изобретения — упрощение монтажа к демонтажа панели при обеспечении необходимой жесткости в месте крепления На фиг I показана панель приборов, вид спереди на фиг 2 — сечение А—А на фиг 1 (по месту крепления), на фиг 3 — сечение Б--Б на фиг 1, на фиг 4 — сечение В—В на фиг 2 Узел крепления панели приборов включает несущую профилированную незамкнутую оболочку Ї, имеющую двойные стенки в месте крепления панели к кузову транспортного средства Внешняя стенка 2 составляет часто лицевой поверхности оболочки, а внутренняя стенка 3 служит опорной частью панели приборов Стенки 2 и 3 образуют открытое в сторону края обочочкн сечение 4 по всей ширине панели Одновременно- между стенками 2 и 3 выполнены поперечные им ребра 5 жесткости, образующие замкнутое коробчатое се и демонтажа панели при обеспечении необ ходимой жесткости в месте крепления По ставленная цель достигается тем, что профилированная оболочка панели выполнена в зоне соединения с элементами кузова с удвоенными стенками 2, 3, отстоящими друг от друга и образующими с оболочкой открытое в сторону края оболочки сечение Между стенками 2, 3 выполнены поперечные им ребра 5 жесткости, причем внутренняя стенка соединена с элементами кузова, а другая является прополжением лицевой поверх ности 8 панели и в ней выполнены отверстия 6 для прохождения элементов 7 крепления 4 ил чение (фиг 4) На стенке 2 выполнены установочные отверстия 6 для прохода адемен тов 7 крепления, размещенных с знутрен ней стороны оболочки на стенке 3 Крепление панели приборов проводится следующим образом Через отверстие б заводится элемент 7 крепления и инструмент, причем элементы крепления применяются стандартные, например болт с гайкой, и посредством одной операции панель закрепляется на кузо ве, причем места крепления закрыты ли иевой поверхностью (фиг 3) Блаюдаря такому выполнению панели упрощается ее конструкция, в месте крепления исключен металлоемкий кронштейн, упрощается техно логия сборки в условиях конвейерной линии Формула изобретения Узел крепления, преимущественно пане ли приборов транспортного средства, включающий несущую профилированную незамк нутую оболочку панели с двойными стенка ел 1576403 ми в месте крепления панели к кузову транспортного средства, по крайней мере один элемент крепления, размещенный с внутренней стороны оболочки, отличающийся тем, что, с целью упрощения монтажа и демонтажа панели при обеспечении необходимой жесткости в месте крепления, элемент крепления установлен на внутренней стенке оболочки, внешняя стенка которой образует с внутренней открытое в сторону края оболочки сечение, на внешней стенке оболочки напротив каждого элемента крепления выполнено установочное отверстие, а между стенками оболочки выполнены поперечные им ребра жесткости, образующие замкнутое коробчатое сечение. Фиг.1 А-А 1576403 Составитель А. Лаиннский Редактор А, Шандор Техред А. Кравчук Корректор Э. Лончзкова Тираж 452 Подписное Заказ 1822 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, І01
