Золотниковий розподільник
Номер патенту: 15813
Опубліковано: 17.07.2006
Автори: Ловейкін Вячеслав Сергійович, Ярошенко Володимир Федорович, Міщук Дмитро Олександрович
Формула / Реферат
Золотниковий розподільник, який містить корпус і золотник з робочими кромками, що встановлений в центральному отворі корпуса з розташованими в ньому в напрямку від торців корпуса до центра і з'єднаними відповідно із зливними, відвідними, додатковими каналами і карманами, а також карманами, з'єднаними з нагнітальними, допоміжними і додатковими каналами, причому кармани, що з'єднані з нагнітальними каналами, через вхідні канали і зворотні клапани з'єднані з допоміжними каналами, який відрізняється тим, що на золотнику на його відсічних кромках виконані дроселюючі щілини у вигляді циліндричних проточок змінного перерізу по своїй довжині.
Текст

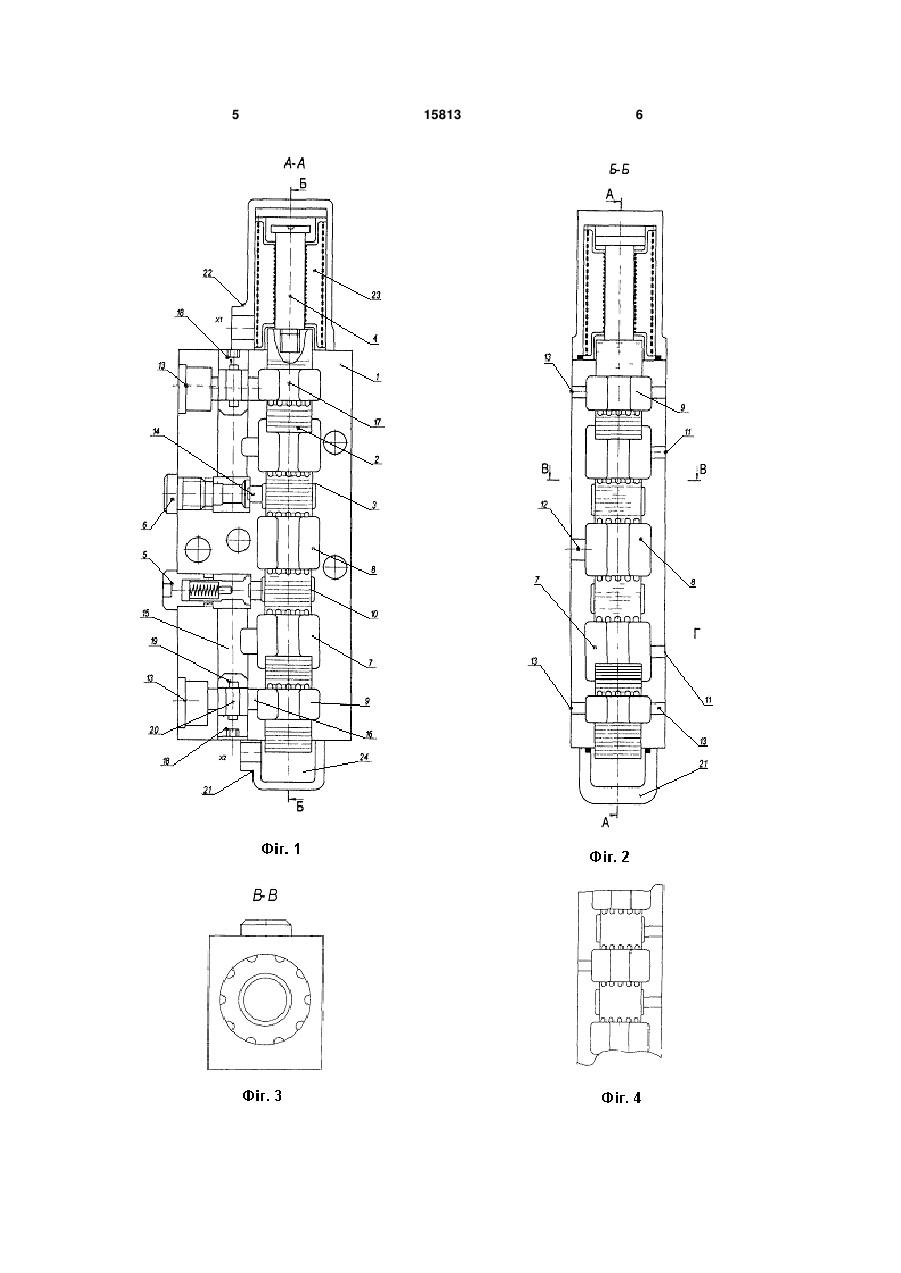

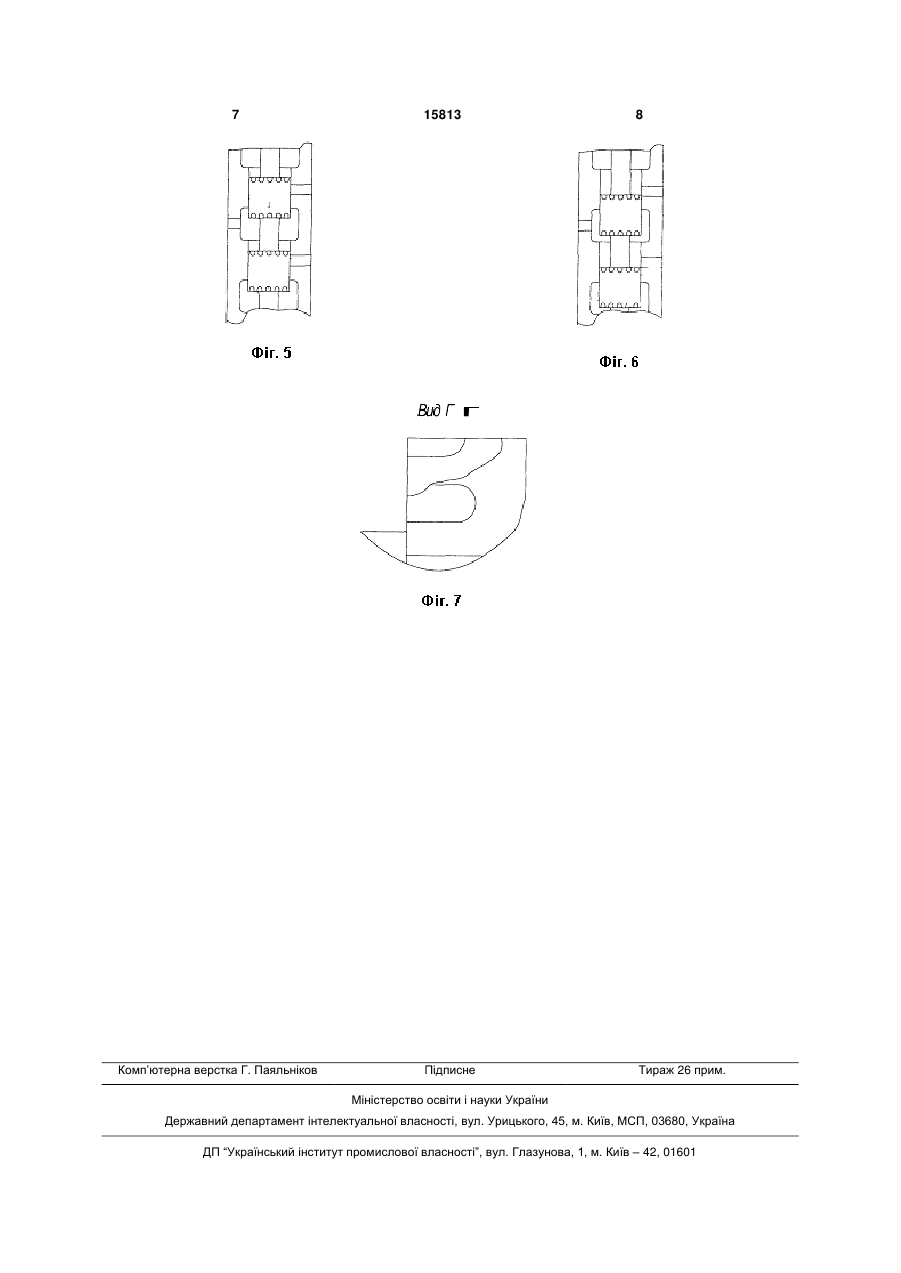

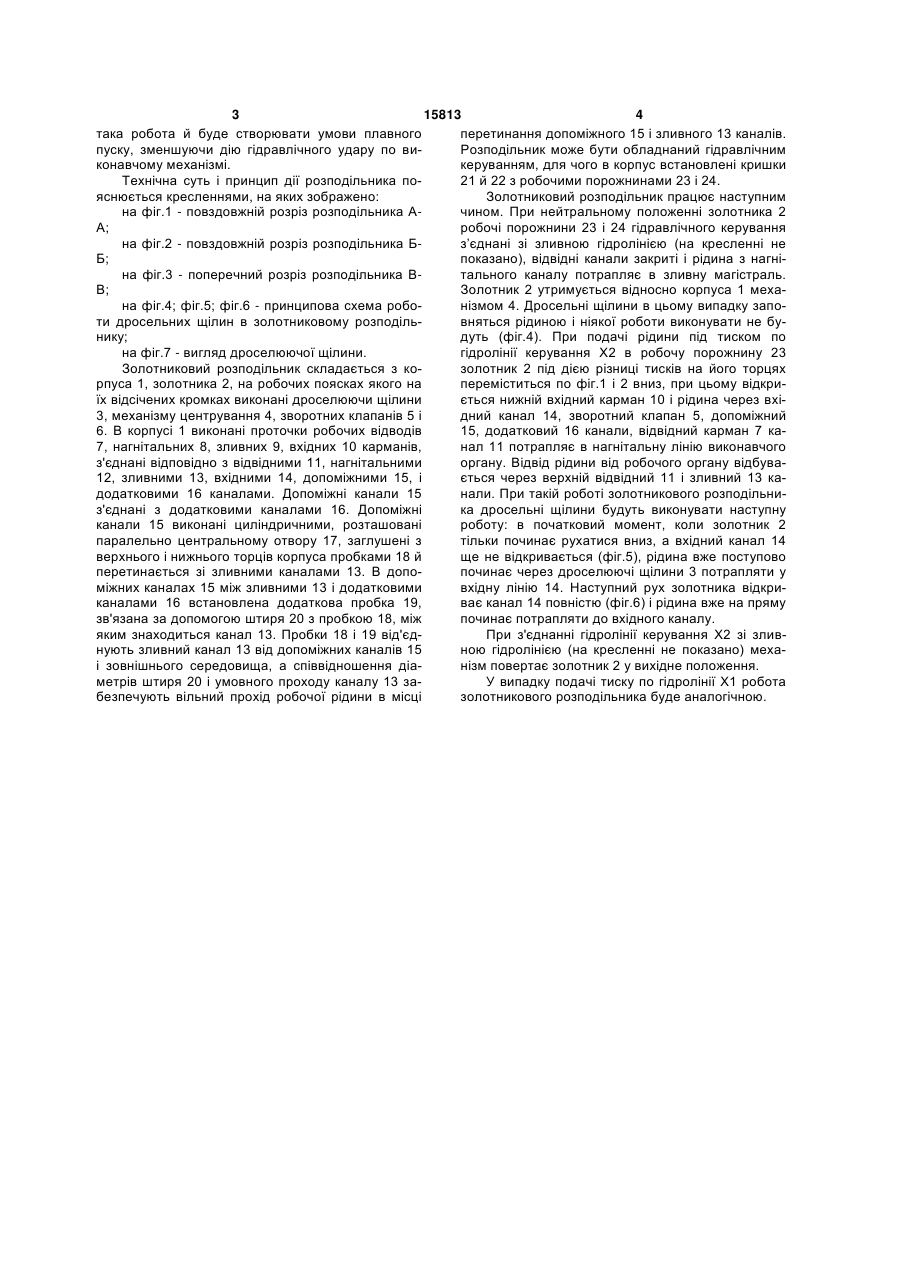

Золотниковий розподільник, який містить корпус і золотник з робочими кромками, що встановлений в центральному отворі корпуса з розташо 3 15813 4 така робота й буде створювати умови плавного перетинання допоміжного 15 і зливного 13 каналів. пуску, зменшуючи дію гідравлічного удару по виРозподільник може бути обладнаний гідравлічним конавчому механізмі. керуванням, для чого в корпус встановлені кришки Технічна суть і принцип дії розподільника по21 й 22 з робочими порожнинами 23 і 24. яснюється кресленнями, на яких зображено: Золотниковий розподільник працює наступним на фіг.1 - повздовжній розріз розподільника Ачином. При нейтральному положенні золотника 2 А; робочі порожнини 23 і 24 гідравлічного керування на фіг.2 - повздовжній розріз розподільника Бз’єднані зі зливною гідролінією (на кресленні не Б; показано), відвідні канали закриті і рідина з нагніна фіг.3 - поперечний розріз розподільника Втального каналу потрапляє в зливну магістраль. В; Золотник 2 утримується відносно корпуса 1 механа фіг.4; фіг.5; фіг.6 - принципова схема робонізмом 4. Дросельні щілини в цьому випадку запоти дросельних щілин в золотниковому розподільвняться рідиною і ніякої роботи виконувати не бунику; дуть (фіг.4). При подачі рідини під тиском по на фіг.7 - вигляд дроселюючої щілини. гідролінії керування Х2 в робочу порожнину 23 Золотниковий розподільник складається з козолотник 2 під дією різниці тисків на його торцях рпуса 1, золотника 2, на робочих поясках якого на переміститься по фіг.1 і 2 вниз, при цьому відкриїх відсічених кромках виконані дроселюючи щілини ється нижній вхідний карман 10 і рідина через вхі3, механізму центрування 4, зворотних клапанів 5 і дний канал 14, зворотний клапан 5, допоміжний 6. В корпусі 1 виконані проточки робочих відводів 15, додатковий 16 канали, відвідний карман 7 ка7, нагнітальних 8, зливних 9, вхідних 10 карманів, нал 11 потрапляє в нагнітальну лінію виконавчого з'єднані відповідно з відвідними 11, нагнітальними органу. Відвід рідини від робочого органу відбува12, зливними 13, вхідними 14, допоміжними 15, і ється через верхній відвідний 11 і зливний 13 кадодатковими 16 каналами. Допоміжні канали 15 нали. При такій роботі золотникового розподільниз'єднані з додатковими каналами 16. Допоміжні ка дросельні щілини будуть виконувати наступну канали 15 виконані циліндричними, розташовані роботу: в початковий момент, коли золотник 2 паралельно центральному отвору 17, заглушені з тільки починає рухатися вниз, а вхідний канал 14 верхнього і нижнього торців корпуса пробками 18 й ще не відкривається (фіг.5), рідина вже поступово перетинається зі зливними каналами 13. В допопочинає через дроселюючі щілини 3 потрапляти у міжних каналах 15 між зливними 13 і додатковими вхідну лінію 14. Наступний рух золотника відкриканалами 16 встановлена додаткова пробка 19, ває канал 14 повністю (фіг.6) і рідина вже на пряму зв'язана за допомогою штиря 20 з пробкою 18, між починає потрапляти до вхідного каналу. яким знаходиться канал 13. Пробки 18 і 19 від'єдПри з'єднанні гідролінії керування Х2 зі зливнують зливний канал 13 від допоміжних каналів 15 ною гідролінією (на кресленні не показано) мехаі зовнішнього середовища, а співвідношення діанізм повертає золотник 2 у вихідне положення. метрів штиря 20 і умовного проходу каналу 13 заУ випадку подачі тиску по гідролінії X1 робота безпечують вільний прохід робочої рідини в місці золотникового розподільника буде аналогічною. 5 15813 6 7 Комп’ютерна верстка Г. Паяльніков 15813 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSlide dispenser
Автори англійськоюLoveikin Viacheslav Serhiiovych, Yaroshenko Volodymyr Fedorovych, Mischuk Dmytro Oleksandrovych
Назва патенту російськоюЗолотниковый распределитель
Автори російськоюЛовейкин Вячеслав Сергеевич, Ярошенко Владимир Федорович, Мищук Дмитрий Александрович
МПК / Мітки
МПК: F01L 5/00
Мітки: розподільник, золотниковий
