Золотниковий розподільник

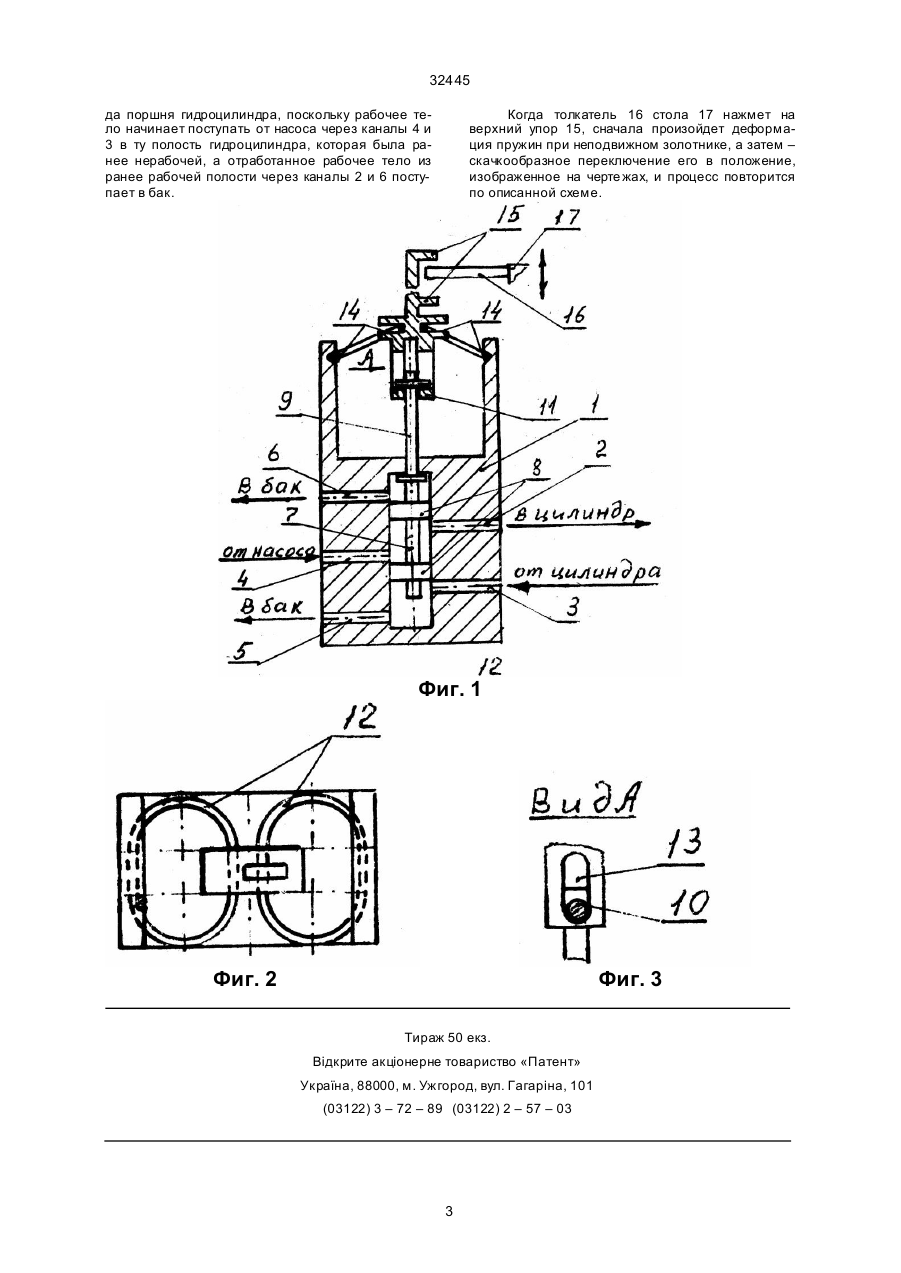

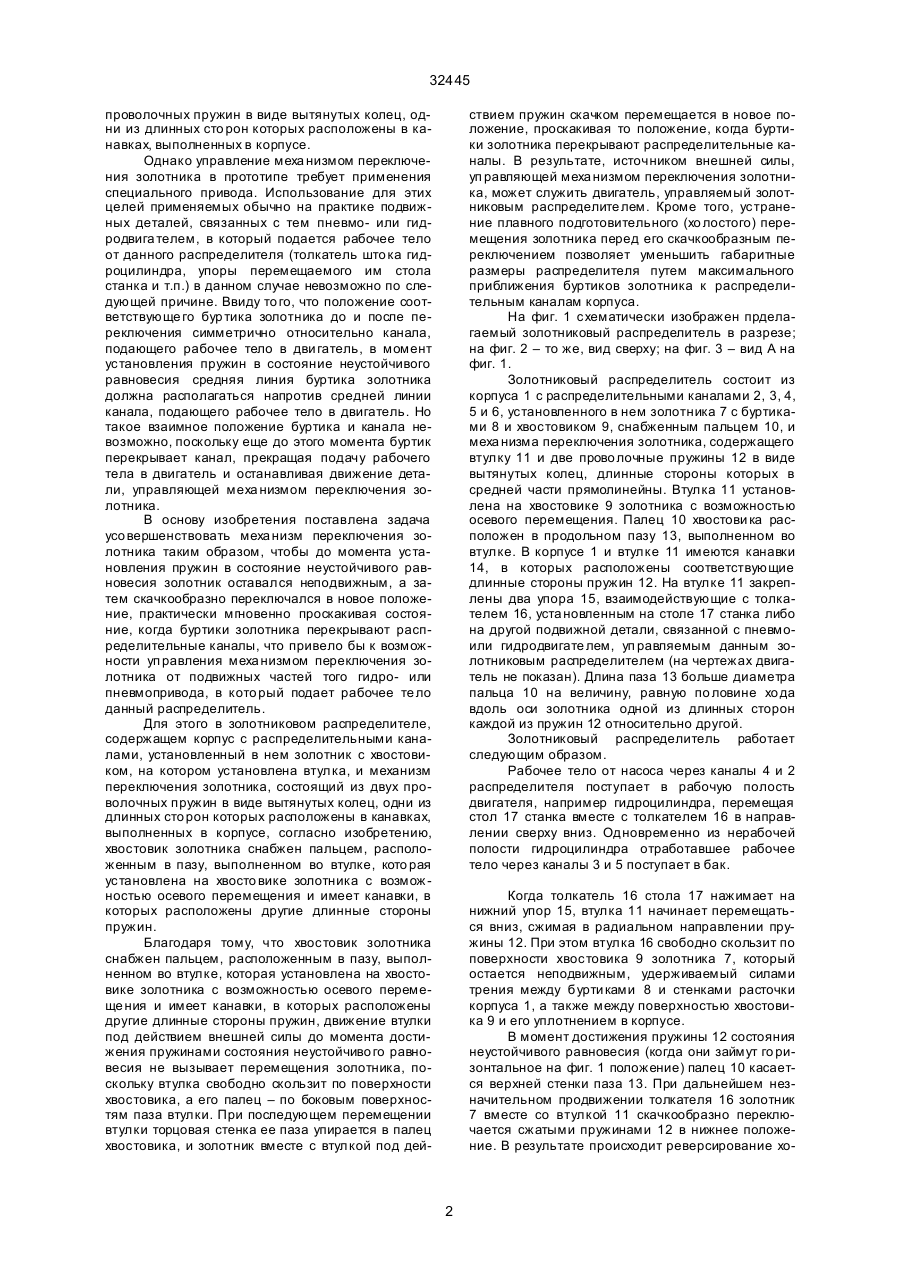

Золотниковый распределитель, содержащий корпус с распределительными каналами, установ ленный в нем золотник с хвостовиком, на котором установлена втулка, и механизм переключения золотника, состоящий из двух прово лочных пружин в виде вытянутых колец, одни из длинных сторон которых расположены в канавках, выполненных в корпусе, отличающийся тем, что хвостовик золотника снабжен пальцем, расположенным в пазу, выполненном во втулке, кото рая уста новлена на хвостовике золотника с возможностью осевого перемеще ния и имеет канавки, в которых расположены другие длинные стороны пружин. (13) 32445 (11) UA Однако известное техническое решение имеет большие габаритные размеры и массу. Известен также золотниковый распределитель, содержащий корпус с распределительными каналами, установленный в нем золотник с пальцем и меха низм переключеия золотника, выполненный в виде двуп лечего рычага с пазом, в котором расположен палец золотника, и кулачком, взаимодействующим с подпружиненной призмой (И.И. Ар тоболевский. Ме ха низмы в современной технике, М., 1976, т. 5, с. 221). Общи ми существенными признаками этого распределителя и предлагаемого технического решения являются корпус с распределительными каналами, установленный в нем золотник с пальцем и меха низм переключения золотника. Недостатками известного устройства являются сложность изготовления кулачка и призмы, а также низкая долго вечность, обусловленная наличием больших сил трения между эти ми деталями. Эти же недостатки присущи упо мянутому выше аналогу, описанному в книге С.С. Сильченко. Наиболее близким к предлагаемому техническому решению по технической сущности является золотниковый распределитель, содержащий корпус с распределительными каналами, установленный в нем золотник с хвостовиком, на котором установлена втулка, и меха низм переключения золотника, состоящий из двух проволочных пружин в виде вытянутых колец, которые своими длинными сторонами расположены в канавках: с одной стороны – корпуса, с другой – золотника. Втулка закреплена на хвостовике золотника неподвижно и служит для фиксации пружин в канавках золотника (пат. США №4923168, МПК5 F61B31/56 – рефе ративный журнал 61. Насосостроение и компрессоростроение... Хо лодильное машиностроение. Отдельный выпуск. ВИНИТИ, М., 1992,№1, с. 18, реф. 1.61.79П – прототип). Общи ми существенными признаками предлагаемого золотникового распределителя и прототипа являются корпус с распределительными каналами, уста новленный в нем золотник с хвостовиком, на котором установлена втулка, и механизм переключения золотника, состоящий из двух (19) Изобретение относится к гидрораспределительным устройствам, используемым в гидрофицированных шлифовальных, строгальных и других станках для реверсирования хода сто ла станка посредством закрепленных на нем упоров. Известен золотниковый распределитель, содержащий корпус с распределительными каналами, установленный в нем золотник с заплечиками и меха низм переключения золотника. Ме ханизм переключения золотника представляет собой двуплечий рычаг с пальцем, расположенным между заплечиками золотника, и кулачком, взаимодействующим с подпружиненной призмой. Расстояние между заплечиками золотника больше диаметра пальца двуп лечого рычага (С.С. Сильченко. Гидравлическое оборудование металлорежущих станков. Машгиз., М., 1952, с. 58–60). Общи ми признаками заявляемого и известного те хнических реше ний являются корпус с распределительными каналами, установленный в нем золотник, палец и меха низм переключения золотника. C2 _______________________ 32445 проволочных пружин в виде вытянутых колец, одни из длинных сто рон которых расположены в канавках, выполненных в корпусе. Однако управление меха низмом переключения золотника в прототипе требует применения специального привода. Использование для этих целей применяемых обычно на практике подвижных деталей, связанных с тем пневмо- или гидродвига телем, в который подается рабочее тело от данного распределителя (толкатель што ка гидроцилиндра, упоры перемещаемого им стола станка и т.п.) в данном случае невозможно по следующей причине. Ввиду то го, что положение соответствующе го бур тика золотника до и после переключения симметрично относительно канала, подающего рабочее тело в дви гатель, в момент установления пружин в состояние неустойчивого равновесия средняя линия буртика золотника должна располагаться напротив средней линии канала, подающего рабочее тело в двигатель. Но такое взаимное положение буртика и канала невозможно, поскольку еще до этого момента буртик перекрывает канал, прекращая подачу рабочего тела в двигатель и останавливая движение детали, управляющей меха низмом переключения золотника. В основу изобретения поставлена задача усо вершенствовать меха низм переключения золотника таким образом, чтобы до момента установления пружин в состояние неустойчивого равновесия золотник оставался неподвижным, а затем скачкообразно переключался в новое положение, практически мгновенно проскакивая состояние, когда буртики золотника перекрывают распределительные каналы, что привело бы к возможности уп равления меха низмом переключения золотника от подвижных частей того гидро- или пневмопривода, в кото рый подает рабочее те ло данный распределитель. Для этого в золотниковом распределителе, содержащем корпус с распределительными каналами, установленный в нем золотник с хвостовиком, на котором установлена втулка, и механизм переключения золотника, состоящий из двух проволочных пружин в виде вытянутых колец, одни из длинных сто рон которых расположены в канавках, выполненных в корпусе, согласно изобретению, хвостовик золотника снабжен пальцем, расположенным в пазу, выполненном во втулке, кото рая установлена на хвосто вике золотника с возмож ностью осевого перемещения и имеет канавки, в которых расположены другие длинные стороны пружин. Благодаря тому, что хвостовик золотника снабжен пальцем, расположенным в пазу, выполненном во втулке, которая установлена на хвостовике золотника с возможностью осевого перемеще ния и имеет канавки, в которых расположены другие длинные стороны пружин, движение втулки под действием внешней силы до момента достижения пружинами состояния неустойчиво го равновесия не вызывает перемещения золотника, поскольку втулка свободно скользит по поверхности хвостовика, а его палец – по боковым поверхностям паза втулки. При последующем перемещении втулки торцовая стенка ее паза упирается в палец хвостовика, и золотник вместе с втулкой под дей ствием пружин скачком перемещается в новое положение, проскакивая то положение, когда буртики золотника перекрывают распределительные каналы. В результате, источником внешней силы, уп равляющей меха низмом переключения золотника, может служить двигатель, управляемый золотниковым распределите лем. Кроме того, устранение плавного подготовительного (хо лостого) перемещения золотника перед его скачкообразным переключением позволяет уменьшить габаритные размеры распределителя путем максимального приближения буртиков золотника к распределительным каналам корпуса. На фиг. 1 схематически изображен прделагаемый золотниковый распределитель в разрезе; на фиг. 2 – то же, вид сверху; на фиг. 3 – вид А на фиг. 1. Золотниковый распределитель состоит из корпуса 1 с распределительными каналами 2, 3, 4, 5 и 6, установленного в нем золотника 7 с буртиками 8 и хвостовиком 9, снабженным пальцем 10, и меха низма переключения золотника, содержащего втулку 11 и две прово лочные пружины 12 в виде вытянутых колец, длинные стороны которых в средней части прямолинейны. Втулка 11 установлена на хвостовике 9 золотника с возможностью осевого перемещения. Палец 10 хвостови ка расположен в продольном пазу 13, выполненном во втулке. В корпусе 1 и втулке 11 имеются канавки 14, в которых расположены соответствующие длинные стороны пружин 12. На втулке 11 закреплены два упора 15, взаимодействующие с толкателем 16, уста новленным на столе 17 станка либо на другой подвижной детали, связанной с пневмоили гидродвигате лем, уп равляемым данным золотниковым распределителем (на чертежах двигатель не показан). Длина паза 13 больше диаметра пальца 10 на величину, равную по ловине хо да вдоль оси золотника одной из длинных сторон каждой из пружин 12 относительно другой. Золотниковый распределитель работает следующим образом. Рабочее тело от насоса через каналы 4 и 2 распределителя поступает в рабочую полость двигателя, например гидроцилиндра, перемещая стол 17 станка вместе с толкателем 16 в направлении сверху вниз. Одновременно из нерабочей полости гидроцилиндра отработавшее рабочее тело через каналы 3 и 5 поступает в бак. Когда толкатель 16 стола 17 нажимает на нижний упор 15, втулка 11 начинает перемещаться вниз, сжимая в радиальном направлении пружины 12. При этом втулка 16 свободно скользит по поверхности хвостовика 9 золотника 7, который остается неподвижным, удерживаемый силами трения между бурти ками 8 и стенками расточки корпуса 1, а также между поверхностью хвостовика 9 и его уплотнением в корпусе. В моментдостижения пружины 12 состояния неустойчивого равновесия (когда они займут го ризонтальное на фиг. 1 положение) палец 10 касается верхней стенки паза 13. При дальнейшем незначительном продвижении толкателя 16 золотник 7 вместе со втулкой 11 скачкообразно переключается сжатыми пружинами 12 в нижнее положение. В результате происходит реверсирование хо 2 32445 да поршня гидроцилиндра, поскольку рабочее тело начинает поступать от насоса через каналы 4 и 3 в ту полость гидроцилиндра, которая была ранее нерабочей, а отработанное рабочее тело из ранее рабочей полости через каналы 2 и 6 поступает в бак. Когда толкатель 16 стола 17 нажмет на верхний упор 15, сначала произойдет деформация пружин при неподвижном золотнике, а затем – скачкообразное переключение его в положение, изображенное на черте жах, и процесс повторится по описанной схеме. Фиг. 1 Фиг. 2 Фиг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
