Гідравлічний золотниковий розподільник

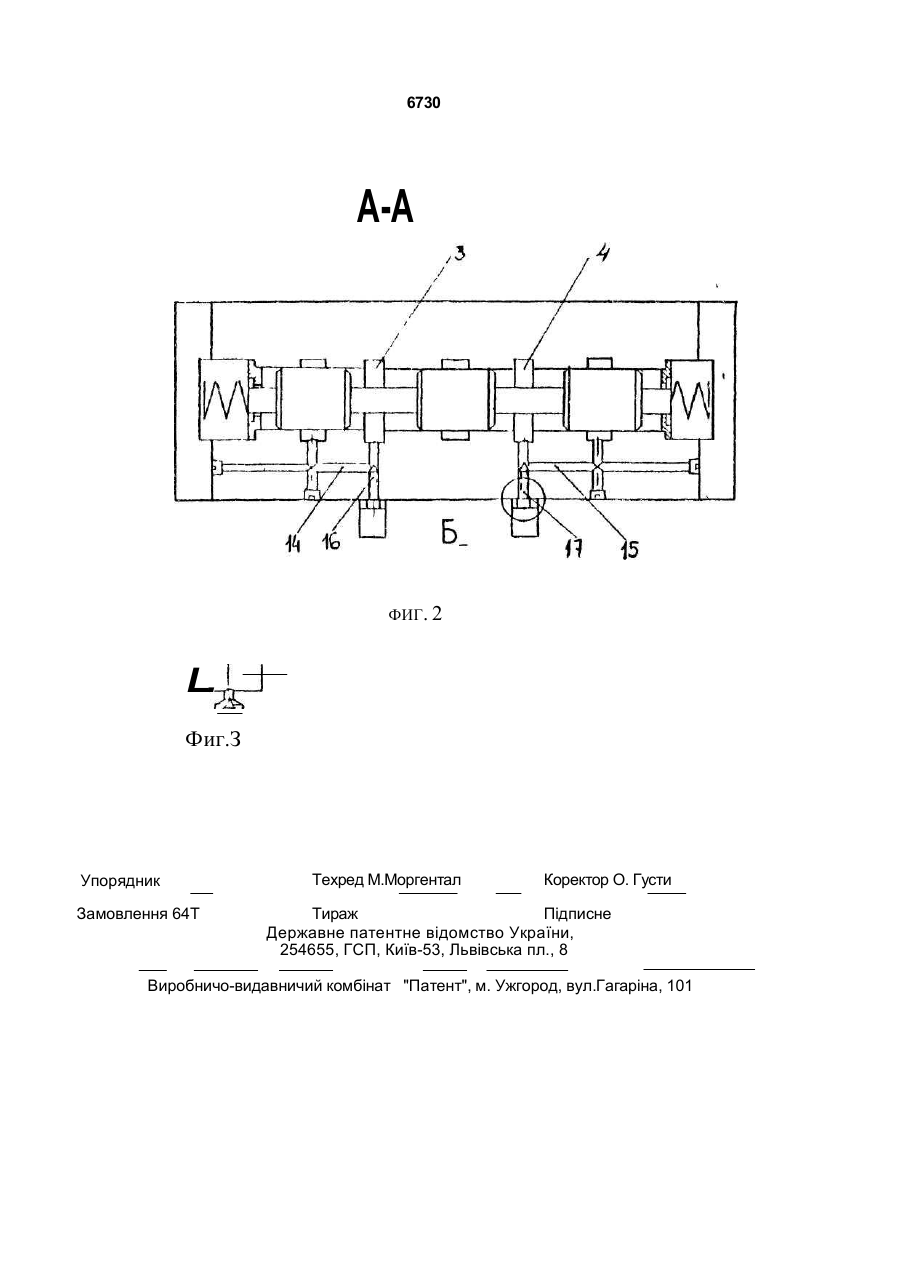

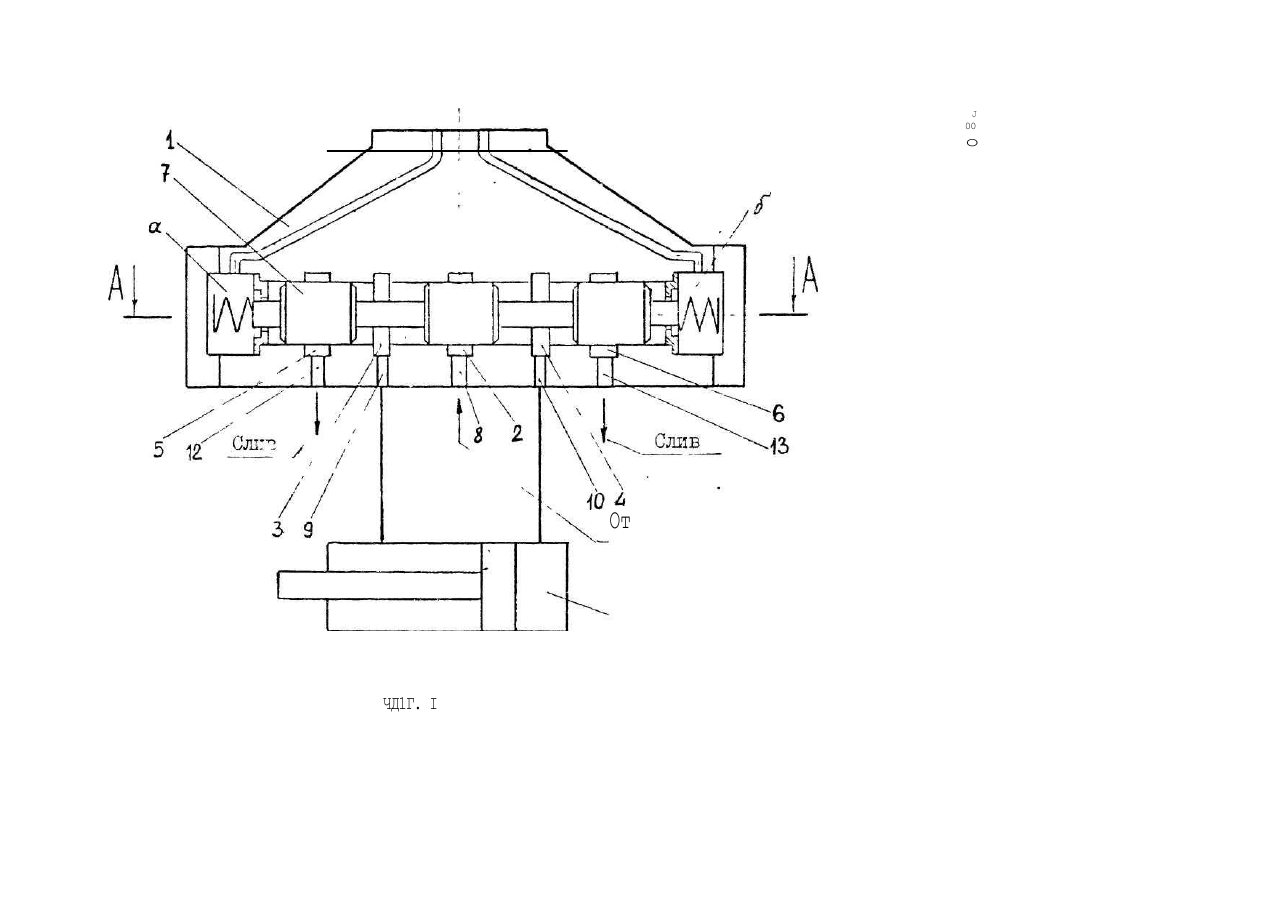

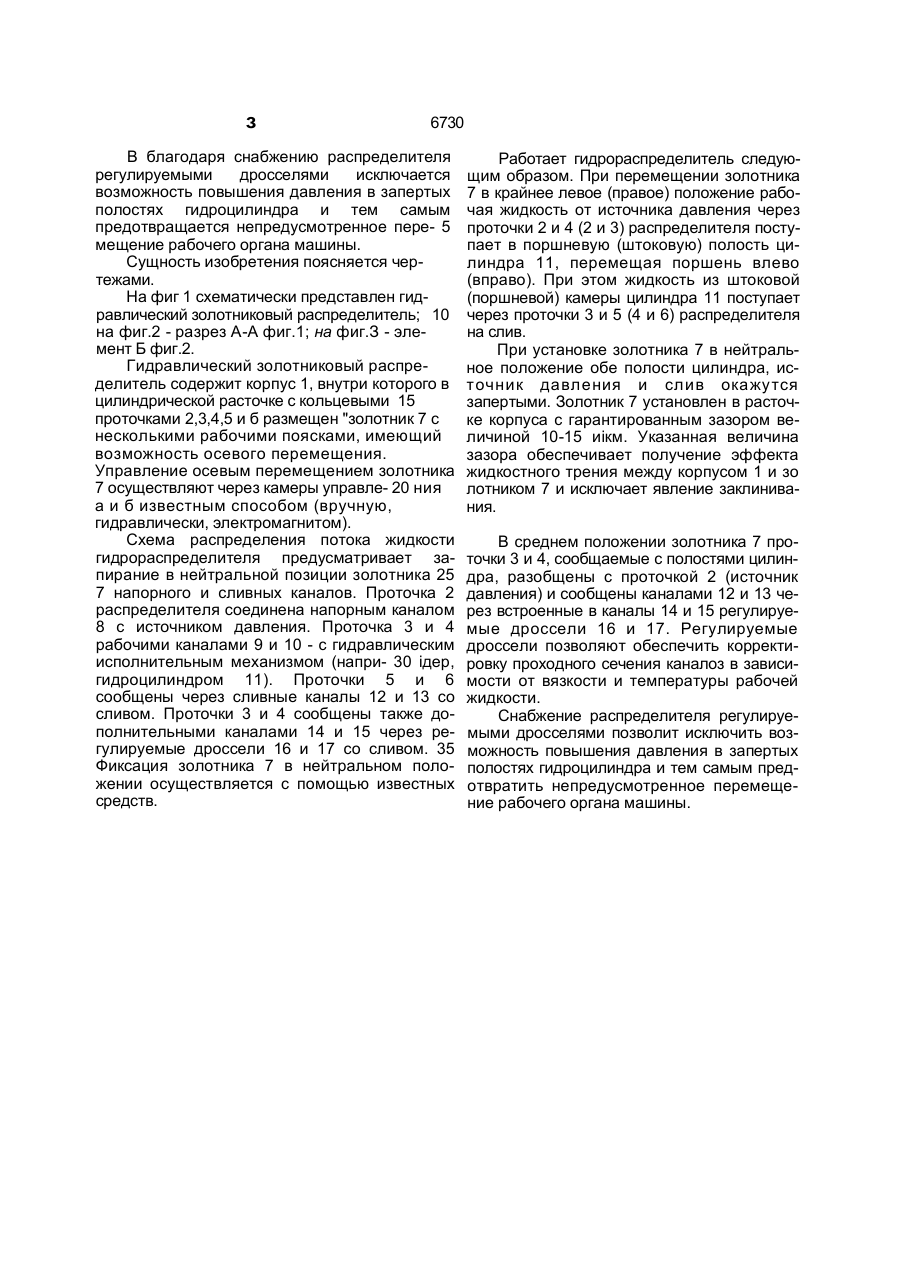

Гидравлический золотниковый распре делитель, содержащий корпус, выполнен ный с цилиндрической расточкой, кольцевыми проточками, сообщенными с последними напорным, сливными и рабочими каналами, и с камерами управления, и установленный в расточке корпуса золотник с рабочими поясками, запирающими в нейтральной позиции напорный и сливные каналы, о т л и ч а ю щ и й с я тем, что он снабжен регулируемыми дросселями, а корпус выполнен с дополнительными каналами, посредством которых кольцевые проточки, соединенные с рабочими каналами, постоянно сообщены с соответствующими сливными каналами, при этом регулируемые дроссели установлены в дополнительных каналах корпуса. Изобретение относится к области объемного гидропривода и может быть использовано в устройствах управления гидравлическими исполнительными механизмами Известен распределитель, содержащий корпус, внутри которого перемещается в осевом направлении цилиндрический плунжер, на котором выполнено несколько кольцевых проточек. Подвод и отвод жидкости производится через карманы в корпусе и соответствующие проточки плунжера. Недостатком данного устройства является возможность повышения давления в полости исполнительного механизма за счет внутренних протечек, что может привести к созданию аварийной ситуации. В основу изобретения положена задача исключений протечек рабочей жидкости от источника давления в запертые полости исполнительного механизма, что позволит по высить надежность работы гидравлического распределителя. Поставленная задача решается тем, что гидравлический золотниковый распределитель, содержащий корпус, выполненный с цилиндрической расточкой, кольцевыми проточками, сообщенными с последними напорным, сливными и рабочими каналами, и с камерами управления, и установленный в расточке корпуса золотник с рабочими поясками, запирающими в нейтральной позиции напорный и сливные каналы, согласно изобретению, снабжен регулируемыми дросселями, а корпус выполнен с дополнительными каналами, посредством которых кольцевые проточки, соединенные с рабочими каналами, постоянно сообщены с соответствующими сливными каналами, пои этом регулируемые дроссели установлены в дополнительных каналах корпугя з 6730 В благодаря снабжению распределителя регулируемыми дросселями исключается возможность повышения давления в запертых полостях гидроцилиндра и тем самым предотвращается непредусмотренное пере- 5 мещение рабочего органа машины. Сущность изобретения поясняется чертежами. На фиг 1 схематически представлен гидравлический золотниковый распределитель; 10 на фиг.2 - разрез А-А фиг.1; на фиг.З - элемент Б фиг.2. Гидравлический золотниковый распределитель содержит корпус 1, внутри которого в цилиндрической расточке с кольцевыми 15 проточками 2,3,4,5 и б размещен "золотник 7 с несколькими рабочими поясками, имеющий возможность осевого перемещения. Управление осевым перемещением золотника 7 осуществляют через камеры управле- 20 ния а и б известным способом (вручную, гидравлически, электромагнитом). Схема распределения потока жидкости гидрораспределителя предусматривает запирание в нейтральной позиции золотника 25 7 напорного и сливных каналов. Проточка 2 распределителя соединена напорным каналом 8 с источником давления. Проточка 3 и 4 рабочими каналами 9 и 10 - с гидравлическим исполнительным механизмом (напри- 30 ідер, гидроцилиндром 11). Проточки 5 и 6 сообщены через сливные каналы 12 и 13 со сливом. Проточки 3 и 4 сообщены также дополнительными каналами 14 и 15 через регулируемые дроссели 16 и 17 со сливом. 35 Фиксация золотника 7 в нейтральном положении осуществляется с помощью известных средств. Работает гидрораспределитель следующим образом. При перемещении золотника 7 в крайнее левое (правое) положение рабочая жидкость от источника давления через проточки 2 и 4 (2 и 3) распределителя поступает в поршневую (штоковую) полость цилиндра 11, перемещая поршень влево (вправо). При этом жидкость из штоковой (поршневой) камеры цилиндра 11 поступает через проточки 3 и 5 (4 и 6) распределителя на слив. При установке золотника 7 в нейтральное положение обе полости цилиндра, источник давления и слив окажутся запертыми. Золотник 7 установлен в расточке корпуса с гарантированным зазором величиной 10-15 иікм. Указанная величина зазора обеспечивает получение эффекта жидкостного трения между корпусом 1 и зо лотником 7 и исключает явление заклинивания. В среднем положении золотника 7 проточки 3 и 4, сообщаемые с полостями цилиндра, разобщены с проточкой 2 (источник давления) и сообщены каналами 12 и 13 через встроенные в каналы 14 и 15 регулируемые дроссели 16 и 17. Регулируемые дроссели позволяют обеспечить корректировку проходного сечения каналоз в зависимости от вязкости и температуры рабочей жидкости. Снабжение распределителя регулируемыми дросселями позволит исключить возможность повышения давления в запертых полостях гидроцилиндра и тем самым предотвратить непредусмотренное перемещение рабочего органа машины. J 00 о От ЧД1Г. I 6730 A-A ФИГ. 2 L. Фиг.З Упорядник Замовлення 64Т Техред М.Моргентал Коректор О. Густи Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
