Гідророзподільник золотниковий

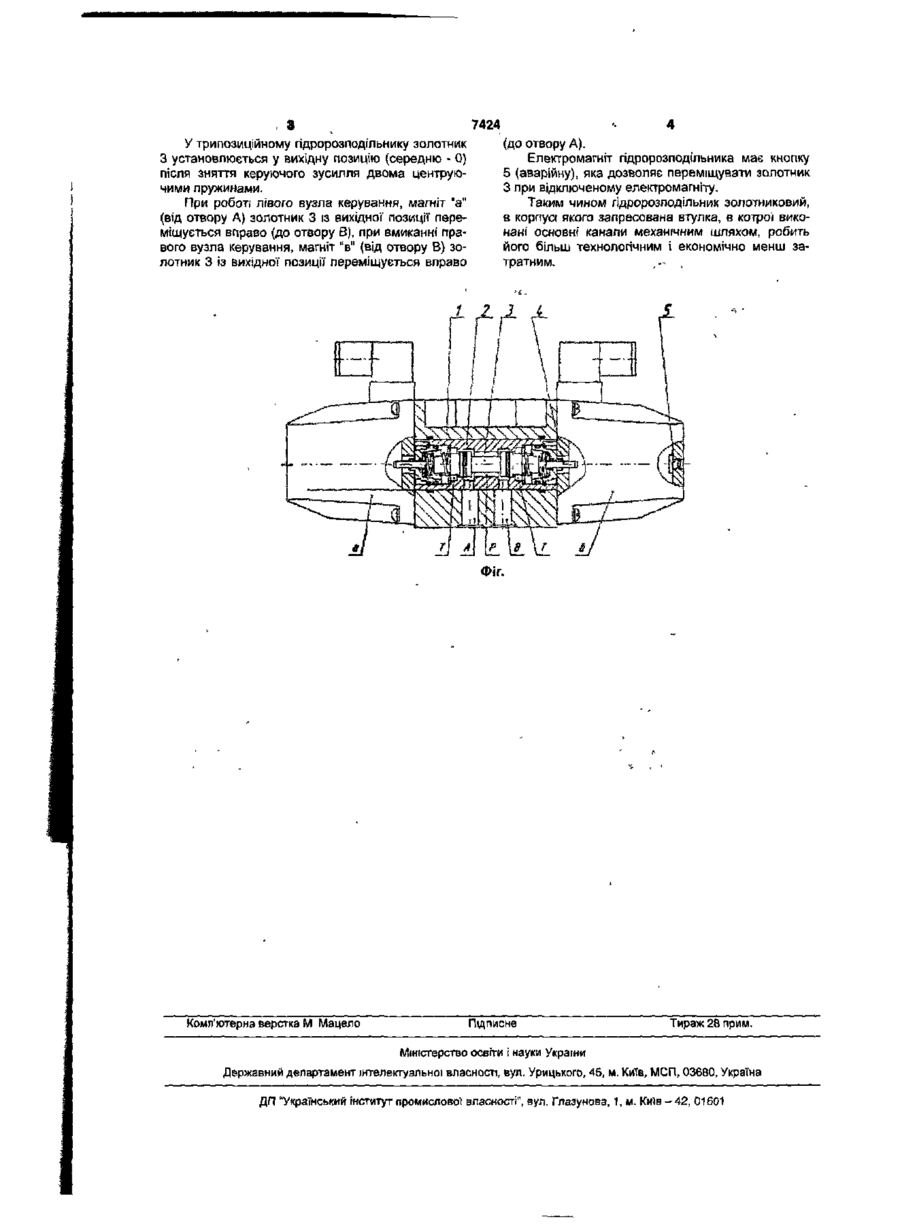

1. Пдророзподільник ЗОЛОТНИКОВИЙ, ЩО МІС ТИТЬ корпус з центральним отвором, золотник, що приводиться в дію вузлом керування через штов Корисна модель належить до мастильних пристроїв і може бути використана у мастильних системах верстатів, ковально-пресувального обладнання та інших. Відомий пристрій дозатор мастила для однолінійної централізованої системи мастила [див. Авторське свідоцтво СРСР №464756, F16N25/O2, 1967], в корпусі котрого встановлені дозуючий поршень і золотник яки переміщуються на ходу нагнітання впливом мастила і повертаються в початкове положення при падіння тиску в магістралі впливом пружини. Недоліком являється складність управління мастилом і недоскональна надійність. Найбільш близьким по технічній суті являється пдророзподільник типа В 10 [див. пдророзподільник BE 10.574/ОФ В 220 НМ УХЛЧ ГОСТ 24679-81], що включає п'ятиканавочний корпус в якому виконані основні канали, а у центральному отвору корпусу розташований золотник, який приводиться в дію через штовхачі вузлом керування в якості якого використовуються електромагніт. Недоліком цього пристрою являється складність виготовлення корпусу, що приводить к підвищуванню трудомісткості виготовлення гідророзподільника. В основу корисної моделі поставлена задача створити такий пдророзподільник який був на багато технологічний, менш затратний і простіший у виготовленні. Поставлена задача досягається тим, що гідророзподільник золотниковий, який містить корпус з центральним отвором, золотник що приводиться в хачі, який відрізняється тим, що додатково містить втулку, запресовану у центральний отвір корпусу і в якій виконані основні канали. 2. Пдророзподільник золотниковий за п. 1, який відрізняється тим, що основні канали у втулці виконані механічним шляхом. 3. Пдророзподільник золотниковий за п. 1, який відрізняється тим, що вузлом керування має бути електромагніт. дію вузлом керування через штовхачі, згідно корисної моделі, він додатково містить втулку запресовану у центральний отвір корпусу і в якій виконані основні канали, при цьому вузол керування виконано у вигляді електромагніта. Виготовлення гідро розподільника, в центральному отвору корпусу якого запресована втулка, в котрої виконані основні канали механічним шляхом, робить його більш технологічним і економічно менш затратним. Наприклад, складніше в корпусі зробити лит'євий канал, який з'єднує отвори для виходу робочої родини в бак ніж зробити у втулки механічним шляхом шпоночний паз. На Фіг. зображений пдророзподільник золотниковий в розрізі. Пдророзподілювая містить корпус 1 з центральним отвором, в якому запресована втулка 2, в котрої виконані основні канапи: А і В - для приєднування з іншими гідравлічними системами (гідропристроями); Р - отвір для входу робочої рідини під тиском; Т - отвір для виходу робочої рідини в бак, порожнини "Т" об'єднані між собою. Золотник 3 знаходиться усередині стулки 2, він приводиться в дію через штовхачі 4 вузлом керування, в якості якого використовують електромагніти "а" і"в". Пдророзподільник працює таким чином. Золотник 3 переміщується по втулці 2 із вихідної" позиції в одну з кінцевих під дією керуючого зусилля магнітів "а", "в" через штовхачі 4, при цьому отвір для входу робочої рідини об'єднаний з другими отворами. з 7424 У трипозиціиному пдророзподільнику золотник З установлюється у вихідну позицію (середню - 0} після зняття керуючого зусилля двома центруючими пружинами. При роботі лівого вузла керування, магніт "а" (від отвору А) золотник 3 із вихідної позиції переміщується вправо (до отвору В), при вмиканні правого вузла керування, магніт "в" (від отвору В) золотник 3 із вихідної позиції переміщується вправо '• 4 (до отвору А). Електромагніт гідророзподільника має кнопку 5 (аварійну), яка дозволяє переміщувати золотник З при відключеному електромагніту. Таким чином гідророзподільник золотниковий, в корпусі якого запресована втулка, в котрої виконані основні канали механічним шляхом, робить його більш технологічним і економічно менш затратним. , -- , Фіг. Комп'ютерна верстка М Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
