Спосіб класифікації шихтових матеріалів

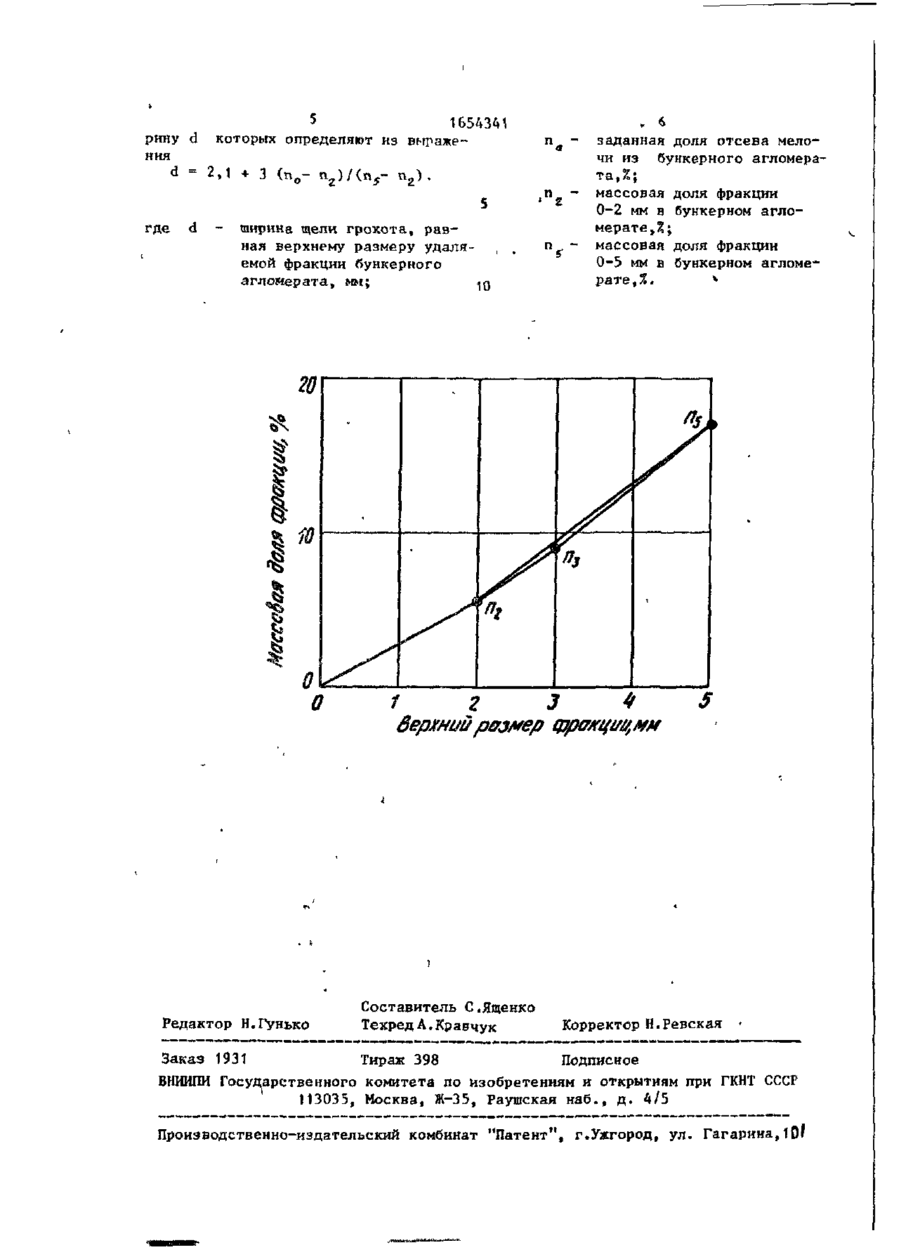

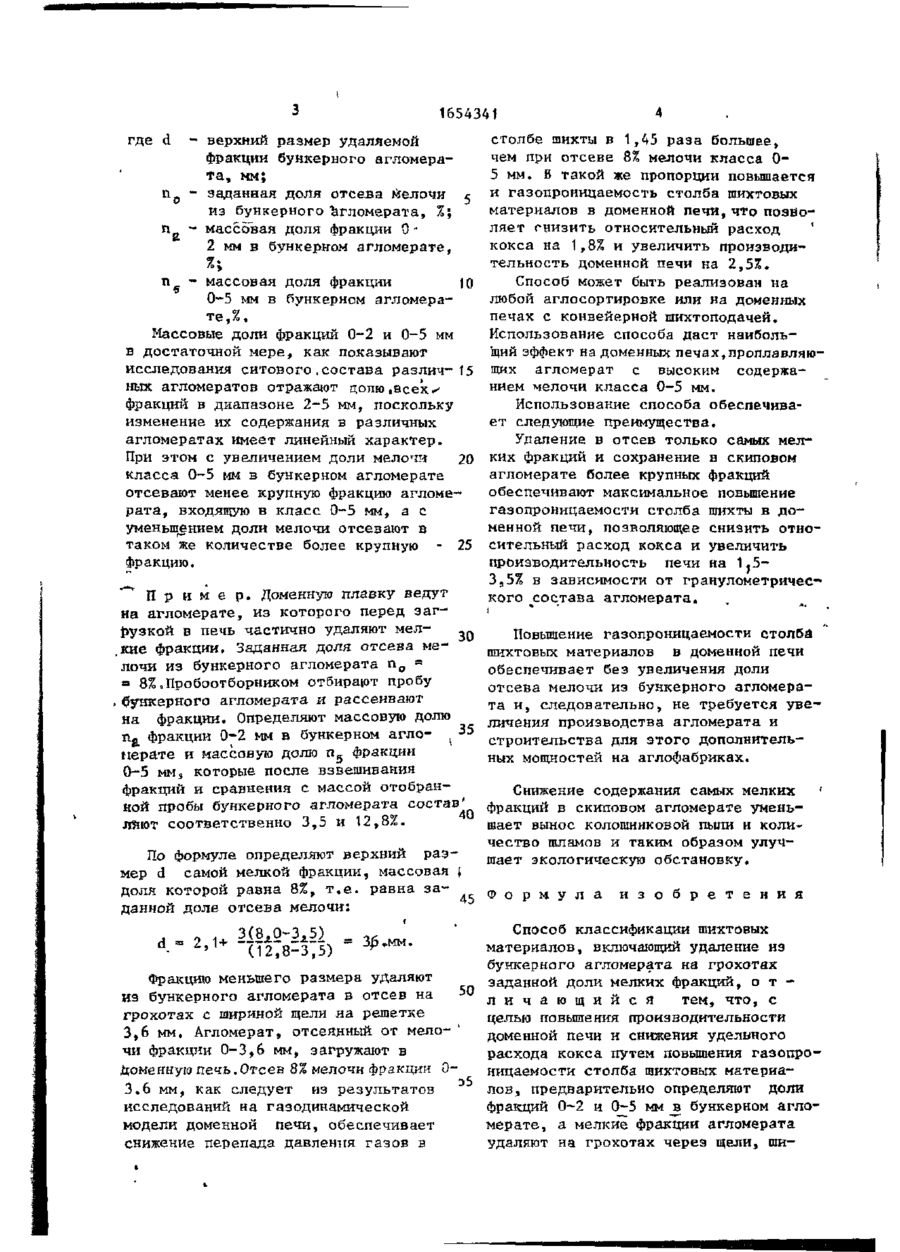

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) SIL (51)5 с 165434 ї А1 21 В 7/20 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 4491853/02 (22) 11.10.88 (46) 07.06.91. Бюл. № 21 (71) Донецкий научно-исследовательский институт черной металлургии (72) В.С.Любимов, К.М.Бугаев, В.М.Антонов, А.Д.Гречихин, Г.В.Варшавский, Е.А.Царицын, А.Ф.Малимон, С.В.Ботман, А.А.Бачинин, А.А.Третяк и И.З.Буклан (53) 669-162.215 (088.8) (56) Загрузка агломерата раздельно по фракциям на доменной печи I 2 P завода в Сакаи. Экспресс-информация института "Черметинформация". Сер. "Подготовка сырьевых материалов к металлургическому переделу, коксохимическое производство и производство чугуна". М., 1988. вып.7, с.6-7. Изобретение относится к доменному производству и может использовать* ся при загрузке доменных печей. Цель изобретения - повышение производительности доменной печи и снижение удельного расхода кокса путем повышения газопроницаемости столба шихтовьс. материалов. На чертеже представлена зависимость массовой доли мелких фракций агломерата от верхнего размера кусков этой фракции. Способ осуществляют следующим (54) СПОСОБ КЛАССИФИКАЦИИ ШИХТОВЫХ МАТЕРИАЛОВ (57) Изобретение относится к доменному производству и может применяться при загрузке доменных печей.-Цель изобретения - повышение производительности доменной печи и снижение удельного расхода кокса путем повышения газопроницаемости столба шихтовых материалов. Отсев шихтовых материалов мелких фракций производят на грохотах с шириной ячейки, определяемой по выражению: d = 2,1+3 (п о -п г )* х(п у - п г ) , где d - ширина щели грохота, мм; пр - заданная доля отсева мелочи,%; п г - доля фракции 0-2 мм в агломерате, Х\ ng ~ доля фракции 0-5 мм в агломерате,%• Повышается газопроницаемость столба шихтовых материалов, повышается производительность доменной печи и снижается расход кокса. 1 ил. Предварительно определяют массовую долю фракций 0-2 и 0-5 мм в бункер1ном агломерате, определяют верхний размер самой мелкой фракции, массовая доля которой равна заданной доле отсева мелочи, и удаляют фракцию меньшего размера из бункерного агломерата на грохоте с шириной щели на решетке, равной верхнему размеру удаляемой фракции, причем верхний размер удаляемой фракции определяют по формуле d * 2,1 + —7—& п ) (п,-~-~\ г 4 1654341 где d п0 п столбе шихты в 1,45 раза большее, чем при отсеве 8% мелочи класса 05 мм. Б такой же пропорции повышается и газопроницаемость столба шихтовых материалов в доменной печи, что позволяет снизить относительный расход ' кокса на 1,8% и увеличить производительность доменной печи на 2,5%. - верхний размер удаляемой фракции бункерного агломерата, мм; - заданная доля отсева мелочи г из бункерного Агломерата, %; - массовая доля фракции О2 мм в бункерном агломерате, п - массовая доля фракции 10 0-5 мм в бункерном агломерате,%. Массовые доли фракций 0-2 и 0-5 мм в достаточной мере, как показывают исследования ситового.состава различ-15 ных агломератов отражают долю .всех.-' фракций в диапазоне 2~5 мм, поскольку изменение их содержания в различных агломератах имеет линейный характер. При этом с увеличением доли мелочи 20 класса 0-5 мм в бункерном агломерате отсевают менее крупную фракцию агломерата, входящую в класс 0-5 мм, а с уменьшением доли мелочи отсевают s таком же количестве более крупную - 25 фракцию. 5 " ^ П р и м е р . Доменную плавку ведут на агломерате, из которого перед загрузкой в печь частично удаляют мелкие фракции. Заданная доля отсева мелочи из бункерного агломерата п о = « 8%,Пробоотборником отбирают пробу бункерного агломерата и рассеивают На фракции. Определяют массовую долю п £ фракции 0-2 мм в бункерном агло- у 3 5 иерате и массовую долю п 5 фракции 0-5 мм э которые после взвешивания фракций и сравнения с массой отобранной пробы бункерного агломерата состав' лнют соответственно 3,5 и 12,8%. По формуле определяют верхний размер d самой мелкой фракции, массовая t доля которой равна 8%, т.е. равна заданной доле отсева мелочи: 4 Способ может быть реализован на любой аглосортировке или на доменных печах с конвейерной шихтоподачей. Использование способа даст наибольїций эффект на доменных печах,проплавляющих агломерат с высоким содержанием мелочи класса 0-5 мм. Использование способа обеспечивает следующие преимущества. Удаление в отсев только самых мелких фракций и сохранение в скиповом агломерате более крупных фракций обеспечивают максимальное повышение газопроницаемости столба шихты в доменной печи, позволяющее снизить относительный расход кокса и увеличить производительность печи на 1.53 9 5 % в зависимости от гранулометрического ^состава агломерата. і Повышение газопроницаемости столба шихтовых материалов в доменной печи обеспечивает без увеличения доли отсева мелочи из бункерного агломерата и, следовательно, не требуется увеличения производства агломерата и строительства для этого дополнительных мощностей на аглофабриках. Снижение содержания самых мелких ' Фракций в скиповом агломерате уменьшает вынос колошниковой пыли и количество шламов и таким образом улучшает экологическую обстановку. Ф о р м у л а и з о б р е т е н и я Способ классификации шихтовых материалов, включающий удаление из бункерного агломерата на грохотах Фракцию меньшего размера удаляют заданной доли мелких фракций, о т 50 л и ч а ю щ и й с я из бункерного агломерата в отсев на тем, что, с грохотах с шириной щели на решетке целью повышения производительности 3,6 мм. Агломерат, отсеянный от мелодоменной печи и снижения удельного чи фракции 0-3,6 мм, загружают в расхода кокса путем повышения газопроДоменную печь.Отсев 8% мелочи фракции 0ницаемости столба шихтовых материа3.6 мм, как следует из результатов лов, предварительно определяют доли исследований на газодинамической фракций 0*2 и 0-5 мм в бункерном агломерате, а мелкие фракции агломерата модели доменной печи, обеспечивает удаляют на грохотах через щели, шнснижение перепада давления газов в 5 рину d 16543M которых определяют из вмраже =2,1+3 где d (п0- чг)/(п5- п 2 ) . ширина щели грохота, равная верхнему размеру удаляемой фракции бункерного агломерата, мм; о Редактор Н.Гунько заданная доля отсева мелочи из бункерного агломерата, %\ массовая доля фракции 0-2 мм в бункерном агломерате, £; массовая доля фракции 0-5 мм в бункерном агломерате,%. * 2 3 4 шразмер щрахцщмм Составитель С.Ященко Техред А. Кравчук Корректор Н. Ревская Заказ 1931 Тираж 398 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент"» г.Ужгород, ул. Гагарина,10*
