Спосіб правки нежорстких деталей

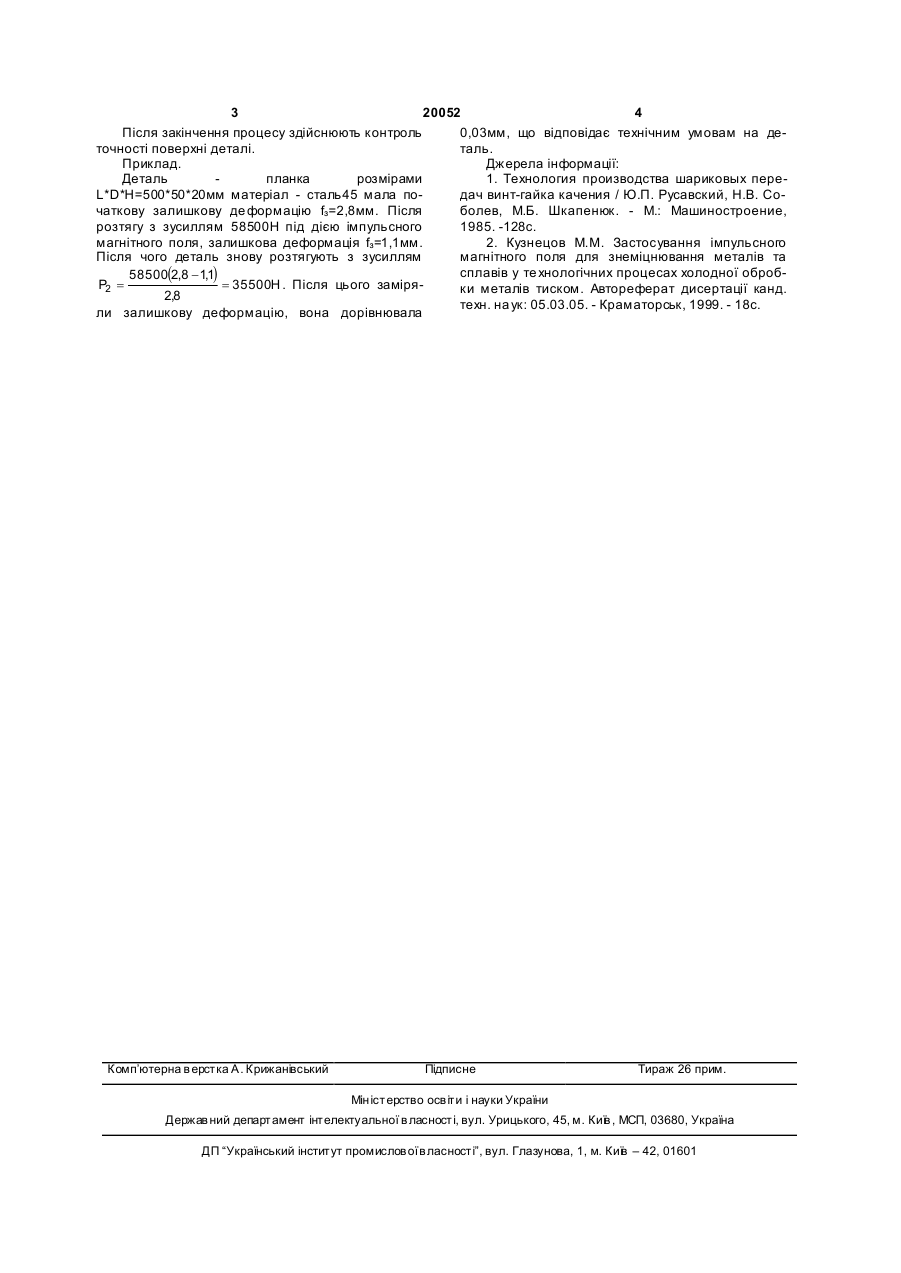

Спосіб правки нежорстких деталей шляхом розтягнення заготовки зусиллям, при якому повинна виникнути пластична деформація матеріалу заготовки, який відрізняється тим, що вимірюють початкову деформацію деталі, для зменшення необхідного зусилля накладають імпульсне магнітне поле, потім визначають залишкову деформацію f з і знову розтягують деталь з зусиллям Корисна модель відноситься до галузі технікИ, а саме до технології машинобудування та може бути використана для правки заготовок, які по конструкції є нежорсткими. Відомий спосіб правки деталей розтягом [1], згідно з яким до заготовки прикладають зусилля, при якому повинна виникнути пластична деформація матеріалу заготовки. Відомий також, обраній як прототип, спосіб розтягання деталі під впливом магнітного поля [2], що викликає знеміцнення матеріалу деталі у імпульсному магнітному полі та зниження межі плинності на 10%. Загальними суттєвими ознаками прототипу та способу, що заявляється є правка нежорстких деталей шляхом розтягу заготовки зусиллям, при якому повинна виникнути пластична деформація матеріалу заготовки. Недоліком відомого способу є те, що він не передбачає конкретних параметрів, які забезпечили б правку кривизни заготовки f0. В основу корисної моделі поставлена задача вдосконалення правки нежорстких деталей шляхом зниження залишкових деформацій розтягненням деталі під впливом імпульсного магнітного поля, виконувати операцію розтягнення з зусиллям, яке залежить від залишкової деформації fз. Поставлена задача вирішується тим, що в способі правки нежорстких деталей шляхом зниження залишкових деформацій розтягненням деталі під впливом імпульсного магнітного поля, згідно з запропонованим способом, розтягнення деталі під впливом імпульсного магнітного поля здійснюється до зникнення деформації fз. Розтягнення деталі здійснюється з зусиллям, яке залежить від залишкової деформації, для чого після розтягнення визначають залишкову деформацію, що в деякій мірі збільшує тривалість процесу. Однак, після цього здійснюється уточнення зусилля розтягнення і це забезпечує підвищення точності правки. Крім того, згідно з пропонованим способом спершу розтягнення деталі здійснюється з тяговим зусиллям P1 під впливом імпульсного магнітного поля, після чого визначають залишкову деформацію fз і знову розтягують деталь з зусиллям P (f - f ) P2 = 1 0 з під впливом імпульсного магнітного f0 поля. Заявлений спосіб здійснюється таким чином. У деталі, яка піддається правці вимірюють деформацію f0. Розтягнення деталі здійснюється пресом, який використовується в [1] з одночасним розміщенням деталі в імпульсному магнітному полі, для створення якого використовується установка з [2]. З початку деталь розтягують з зусилля Р1, після чого деталь розкріплюють, вимірюють залишкову деформацію fз. Потім деталь знову розтягують з P (f - f ) зусиллям P2 = 1 0 з . f0 Де: P1 - початкове зусилля розтягнення, f0 початкова деформація деталі. P2 = P1(f 0 - f з ) f0 під впливом імпульсного магнітно (19) UA (11) 20052 (13) U го поля, де P1 - початкове зусилля розтягнення, f0 - початкова деформація деталі. 3 20052 4 Після закінчення процесу здійснюють контроль 0,03мм, що відповідає технічним умовам на деточності поверхні деталі. таль. Приклад. Джерела інформації: Деталь планка розмірами 1. Технология производства шариковых переL*D*H=500*50*20мм матеріал - сталь45 мала подач винт-гайка качения / Ю.П. Русавский, Н.В. Сочаткову залишкову де формацію fз=2,8мм. Після болев, М.Б. Шкапенюк. - М.: Машиностроение, розтягу з зусиллям 58500Н під дією імпульсного 1985. -128с. магнітного поля, залишкова деформація fз=1,1мм. 2. Кузнецов М.М. Застосування імпульсного Після чого деталь знову розтягують з зусиллям магнітного поля для знеміцнювання металів та сплавів у те хнологічних процесах холодної оброб58500(2,8 -1,1) P2 = = 35500H . Після цього заміряки металів тиском. Автореферат дисертації канд. 2,8 техн. на ук: 05.03.05. - Краматорськ, 1999. - 18с. ли залишкову деформацію, вона дорівнювала Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
