Індивідуальний сигналізатор випромінювання

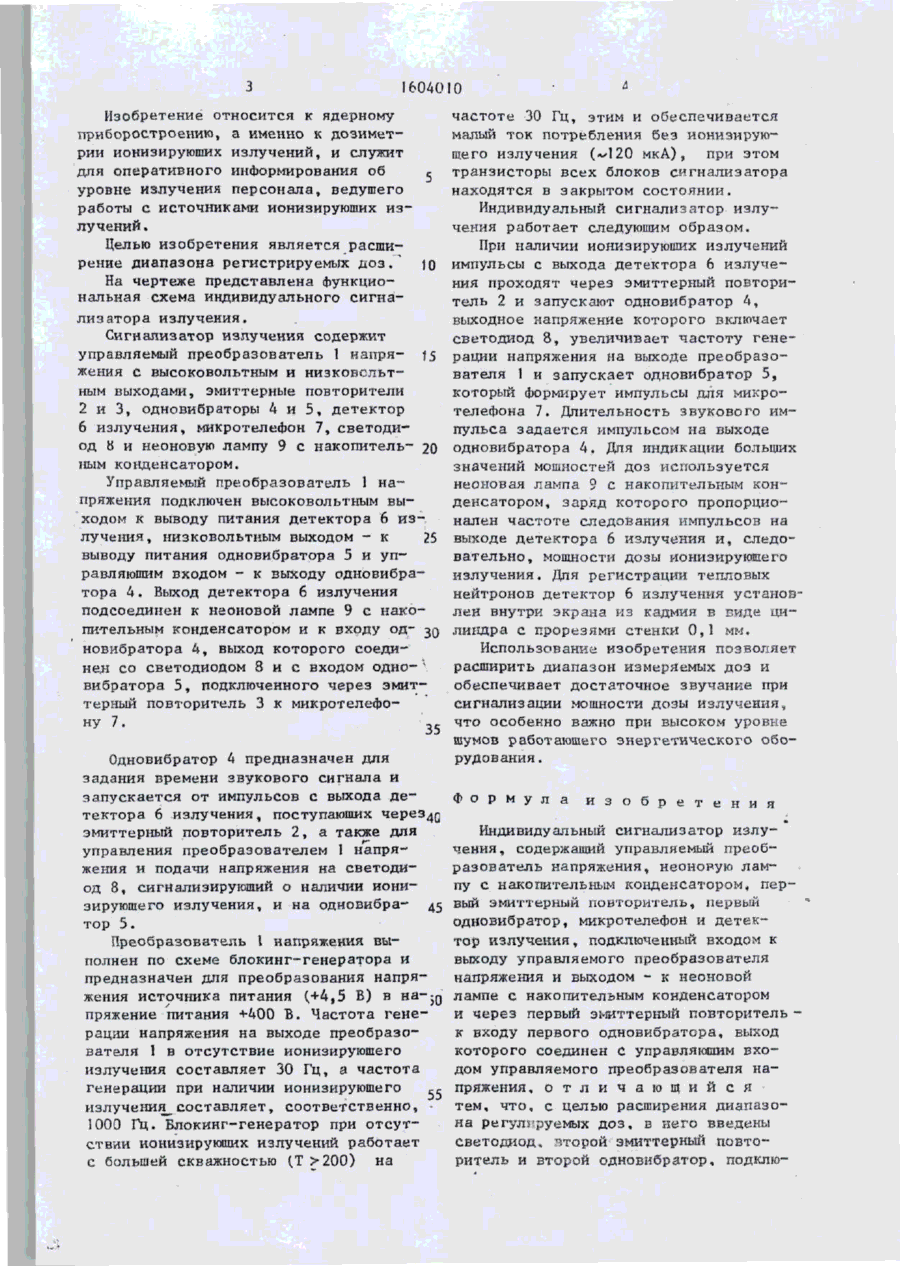

Изобретение относится к ядерному приборостроению, а именно к дози- , метрии ионизирующих излучений, и слу f І 6 2 Ч 5 • 9 40-90 жит для оперативного информирования об уровне излучения персонала, ведущего работы с источниками ионизирующих излучений. Цель изобретения - расширение диапазона регистрируемых доз. В устройство, содержащее управляемый преобразователь 1 напряжения, эмиттерный повторитель 2, одновибра- , тор 4, микротелефон 7 и неоновую лампу 9 с накопительным конденсатором, введены эмиттерный повторитель 3, одновибратор 5 и светодиод 8, что позволяет расширить диапазон измеряемых • доз и обеспечивает избирательность звучания при сигнализации мощности дозы излучения. 1 ил. 8 3 7 1 1604010 Изобретение относится к ядерному приборостроению, а именно к дозиметрии ионизирующих излучений, и служит для оперативного информирования об с уровне излучения персонала, ведущего работы с источниками ионизирующих излучений . Целью изобретения является расшиЛ рение диапазона регистрируемых доз. іо На чертеже представлена функциональная схема индивидуального сигнализатора излучения. Сигнализатор излучения содержит управляемый преобразователь 1 напря- 15 жения с высоковольтным и низковольтным выходами, эмиттерные повторители 2 и 3, одновибраторы 4 и 5, детектор 6 излучения, микротелефон 7, светодиод а и неоновую лампу 9 с накопитель- 20 ным конденсатором. Управляемый преобразователь І напряжения подключен высоковольтным выходом к выводу питания детектора 6 излучения, низковольтным выходом - к 25 выводу питания одновибратора 5 и управляющим входом - к выходу одновибратора 4. Выход детектора 6 излучения подсоединен к неоновой лампе 9 с накопительным конденсатором и к входу од- зо новибратора 4, выход которого соединен со светодиодом 8 и с входом одно-; вибратора 5, подключенного через эмиттерный повторитель 3 к микротелефону 7. 35 Одновибратор 4 предназначен для задания времени звукового сигнала и запускается от импульсов с выхода детектора 6 излучения, поступающих через^с эмиттерный повторитель 2, а также для управления преобразователем 1 напряжения и подачи напряжения на светодиод 8, сигнализирующий о наличии ионизирующего излучения, и на одиовибра- 4 5 тор 5. Преобразователь I напряжения выполнен по схеме блокинг-генератора и предназначен для преобразования напряжения источника питания ( + , Б) в на--д ,45 пряжение питания +400 Б. Частота генерации напряжения на выходе преобразователя 1 в отсутствие ионизирующего излучения составляет 30 Гц, а частота генерации при наличии ионизирующего ^ излучения_ составляет, соответственно, • 1000 Гц. Блокинг-генератор при отсутствии ионизирующих излучений работает с большей скважностью (Т>200) на частоте 30 Гц, этим и обеспечивается малый ток потребления без ионизирующего излучения («120 мкА), при этом транзисторы всех блоков сигнализатора находятся в закрытом состоянии. Индивидуальный сигнализатор излучения работает следующим образом. При наличии ионизируюших излучений импульсы с выхода детектора 6 излучения проходят через эмиттерный повторитель 2 и запускают одновибратор 4, выходное напряжение которого включает светодиод 8, увеличивает частоту генерации напряжения на выходе преобразователя 1 и запускает одновибратор 5, который формирует импульсы для микротелефона 7. Длительность звукового импульса задается импульсом на выходе одновибратора 4. Для индикации больших значений мощностей доз используется неоновая лампа 9 с накопительным конденсатором, заряд которого пропорционален частоте следования импульсов на выходе детектора 6 излучения и, следовательно, мощности дозы ионизирующего излучения. Для регистрации тепловых нейтронов детектор 6 излучения установлен внутри экрана из кадмия в вчде цилиндра с прорезями стенки 0,1 мм. Использование изобретения позволяет расширить диапазон измеряемых доз и обеспечивает достаточное звучание при сигнализации мощности дозы излучения, что особенно важно при высоком уровне шумов работающего энергетического оборудования . Ф о р м у л а и з о б р е т е н и я Индивидуальный сигнализатор излучения, содержащий управляемый преобразователь напряжения, неоновую лампу с накопительным конденсатором, первый эмиттерный повторитель, первый одновибратор, микротелефон и детектор излучения, подключенный входом к выходу управляемого преобразователя напряжения и выходом - к неоновой лампе с накопительным конденсатором и через первый эмиттерный повторитель к входу первого одновибратора, выход которого соединен С управляющим входом управляемого преобразователя напряжения, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона регулируемых доз, в него введены светодиод» второй змиттерный повторитель и второй одновибратор, подклю 5 1604010 * ченный входом к выходу первого одночерез второй эмиттерный повторитель вибратора и к светодиоду, а выходом к микротелефону. Редактор Т. Лошкарева Заказ 3682/ДСП Составитель В. Костюхин Техред М.Ходанич Тираж 23) Корректор С.Черни Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. А/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
