Опорний пояс

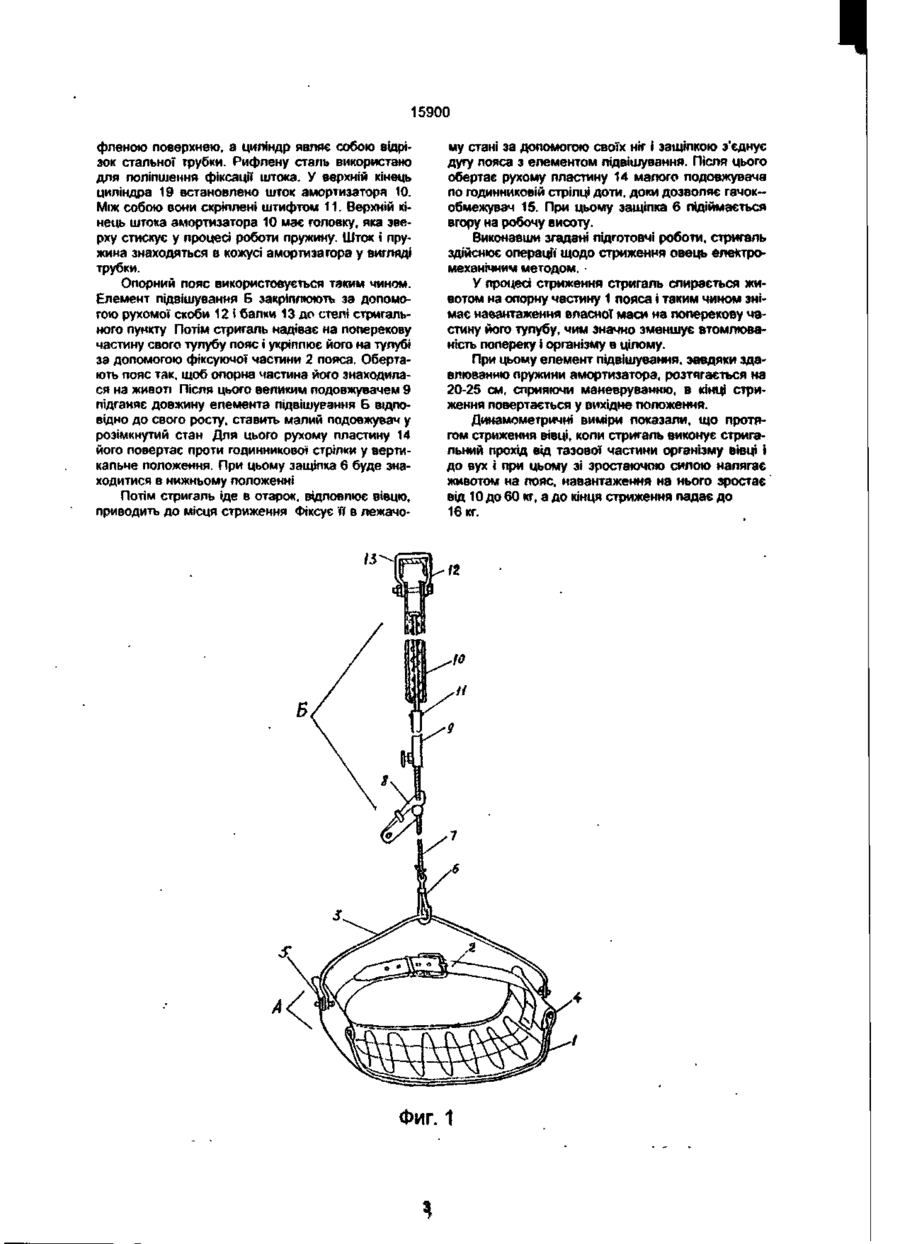

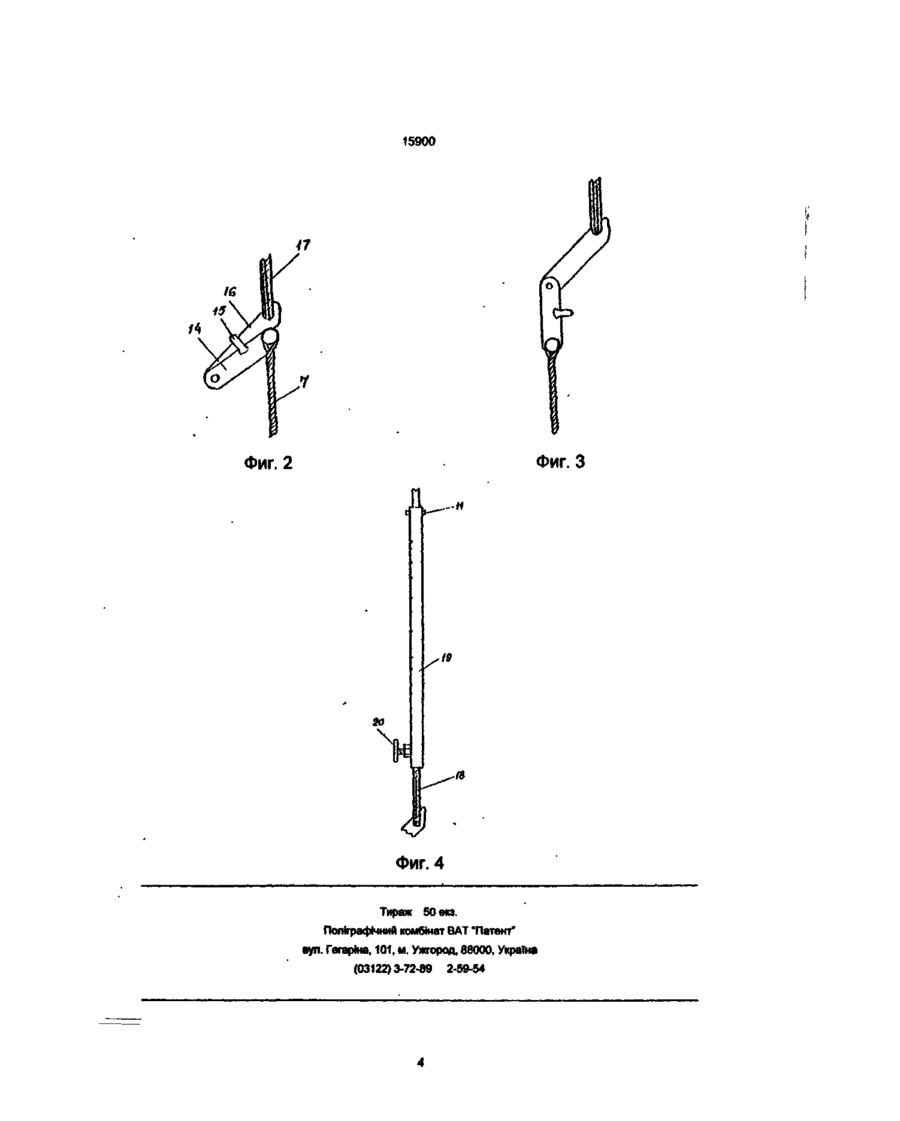

1. Опорний пояс, що включає поясний ремінь та строп з карабіном відрізняється тим, що широка частина пояса на протилежних кінцях обрамлена жорсткими стійками, що шарнірно з'єднані з жорсткою дугою, за яку за допомогою карабіна і стропа, що додатково має малий і великий подовжувачі, пружинний амортизатор, пояс підвішений до рухомої скоби, яка має можливість пересуватися по сталевій балці, прикріпленій до стелі приміщення. Винахід відноситься до пристроїв швидкісного стриження овець. За прототип розроблювального винаходу нами взято монтажний пояс, за допомогою якого верхолази-монтажники лідстраховуються у процесі роботи на височині (1|. Наш» дослідження виявили такі недоліки у використанні взятого прототипу у процесі швидкісного стриження овець електромеханічним методом. 1. Тривале перевдавлювання живота оператора вузьким поясом призводить до порушення фізіологічної діяльності органів черевно» порожнини (кишечник, шлунок, селезінка, печінка тощо). 2. Стабільна довжина стропа, який з'єднує монтажний пояс зі стелею стригального пункту, не дає змоги оператору рухатися з місця, маневруючи навкруги тварини при виконанні процесів стриження. Це утруднює доступ оператора до віддалених частин тіла тварини у процесі стриження (шия, голова) Виникає необхідність підтягувати до стригаля тварину, яку стрижуть. 3. Велика затрата часу і незручність при відстібанні монтажного пояса з метою виходу стригаля з робочого місця для відновлювання в оцэрку та доставки вівці до місця стриження і після цього при повторному пристібанні пояса Задача винаходу - розробка опорного пояса, • 2. Опорний пояс по п1,який відрізняється тим, що кінці коротких стійок обрамлення широкої частини пояса відігнуті назовні 3 Опорний пояс по п.1, відрізняється тим.що малий подовжувач складається з двох шарнірно з'єднаних сталевих пластин, одна з яких нерухома, приварена під кутом до великого подовжувана, а інша рухома і має гачок-обмежувач 4 Опорний пояс по п.1. який відрізняється тим, що великий подовжувач, який з'єднується нижнім кінцем з малим подовжувачем, а верхнім з амортизатором, складається з штока з рифленою поверхнею, циліндра, в якому знаходиться шток, і гвинта фіксації довжини подовжувана. 5. Опорний пояс по п.1, який відрізняється тим, що амортизатор, який знаходиться у верхній частині стропа, складається з штока з голівкою і пружини. який різко знижує навантаження маси стригаля при зберіганні нормальної фізіологічної діяльності органів черевної порожнини виконавця у процесі швидкісного стриження овець. Вказана задача досягається тим, що у процесі виконання основних прийомів швидкісного стриження, коли стригаль знаходиться у зігнутому стані, він, використовуючи запропонований опорний пояс, спирається животом на широке полотно, площа якого адекватна площі живота стригаля, чи різко знижує навантаження на власний поперек. Основна вимога до опорної частини пояса полягає в тому, щоб вона, облягаючи м'які тканини живота оператора, не прогиналася у поперечному до повздовжньої осі хребта людини напрямку і не створювала б складок, які обумовлюють різке підвищення тиску на внутрішні органи у місцях їх створення. Підтримування опорної частини пояса у розпрямленому стані досягається тим, що ЇЇ бокові краї споряджені короткими стійками обрамлення, котрі перешкоджають зтиаиню пояса в поперечному напрямку, а наявна жорстка дуга, котра шарнірно з'єднана зі стійками обрамлення, утримує бокові краї опорної частини пояса на певній заданій віддалі, чим у підсумку попереджається надмірно локальне здавлювання органів черевної порож О о ю Z) 5Г 15900 нини, порушення їх фізіологічної діяльності. Кінці жорстких стійок обрамлення дещо відігнуті назовні, чим попереджається травмування органів грудної клітки (реберна дуга) і таза (маклок) людини. Опорна частина пояса з'єднана з фіксуючою частиною, яка має пряжку. Таким чином, пояс має можливість утримуватися на тулубі стригаля. Опорний пояс підвішується через елемент підвішування1 (строп) до рухомої" скоби і балки, закріпленої до стелі стригального пункту. Елемент підвішування складається з амортизатора, великого і малого подовжувачів та гнучкого шнура з защіпкою (карабіном), якою з'єднують дугу пояса з елементом підвішування. Великий і малий подовжувачі дають змогу змінювати відстань від опорного пояса до підлоги стригального пункту. Великим подовжувачем регулюють довжину елемента підвішування залежно від росту стриталя, а малим подовжувачем швидко змінюють довжину елемента підвішування на малу відстань для зручності при з'єднані дуги опорного пояса з елементом підвішування. Амортизатор пом'якшує поштовхи, що надходять на черевний прес стригаля, котрий спирається на опорний пояс у процесі стриження, а також під тиском тіла стригаля динамічно збільшує загальну довжину елементу підвішування і цим сприяє маневруванню біля вівці та кращому доступу стригаля до найвіддаленіших ділянок організму тварини (шия, голова). Защіпка, яка знаходиться на кінці гнучкого шнура, дає змогу швидко відокремлюватися стригалю з поясом, наприклад, при відловлюванні вівці для стриження і знову також швидко приєднуватися до елемента підвішування для здійснення процесу стриження Шарнірне з'єднання жорсткої дуги і стійок обрамлення дозволяє займати опорному поясу вигідний для процесу стриження нахил до підлоги стригального пункту, а за допомогою рухомої скоби і балки створюється можливість для кращого маневрування стригаля у процесі стриження. Запропонований опорний пояс дає змогу підвищити продуктивність праці стригаля на 22,4%, знизити порізи овець на 4,6% і кількість перестриги на 1,6%. Виробнича ефективність використання опорного пояса виробничі групи стригалів Кількість острижених овець, голів Настрижено вовни, кг Острижено перестриги, кг Нанесено порізів, голів Стригалі з опорним поясом 65 292,5 Стригалі пояса 53 238,5 3.8 3 1,6 4,6 Процент без опорного +22.4 Винахід пояснюється кресленням, де на фіг. 1 показана загальна схема опорного пояса, на фіг. 2 зображено малий подовжувач у зімкнутому стані, на фіг. 3 - у розімкнутому стані, на фіг. 4 показано великий подовжувач. Опорний пояс складається з ремінного полотна А і елемента підвішування Б. Ремінне полотно включає опорну частину 1. фіксуючу частину з пряжкою 2 і жорстку дугу 3. По краях опорної частини пояса вміщено жорсткі стійки 4, до яких шарнірами 5 приєднується дуга. Елемент підвішування Б складається з защіпки (карабін) 6, котра зачіплюється за дугу 3, гнучкого шнура 7, на кінці якого знаходиться защіпка 6, малого подовжувача 8. до якого прикріплено верхній кінець шнура 7, великого подовжувача 9, що жорстко скріплений з малим подовжувачем 8 і пружиною амортизатора 10 Великий подовжувач 9 і амортизатор 10 з'єднуються між собою штифтом 11. Опорний пояс за допомогою рухомої скоби 12 і балки 13 підвішується до стелі приміщення Опорна частина пояса має прямокутну форму і площу, адекватну пяощі живота стригаля Вона має ЗОВНІШНІЙ шар із щільного еластичного матеріалу, наприклад, міцної парусини і внутрішній шар м'яку утеплену підкладку із байки, чи інших м'яких тканин. Підтримання опорної частини пояса у розпрямленому стані у процес» використання досягається за рахунок обрамлення бокових краївїїжорсткими стійками 4 із пруткової сталі. Кінці жорстких стійок 4, з урахуванням анатомо-фізіопогічних особливостей реберної дуги грудної клітки та кісток . тазу оператора, відігнуто назовні Кожна стійка 4 на середині своєї довжини мас гвинт для шарнірного з'єднання 5 з дугою 3 пояса Дуга 3 пояса являє собою на півколо з двома отворами на кінцях, в які встановлено гвинти шарнірного з'єднання 5 Закріплюється дуга 3 на гвинтах шарнірного з'єднання гайками Дугу виготовлено з прутково» сталі і вона має постійну, незмінну форму і не прогинається під тиском маси тіла стригаля Вона служить для з'єднання пояса з елементом підвішування і. крім того, перешкоджає взаємонабпиженню жорстких стійок у процесі роботи, «им охоромяє від надмірного здавлювання з боків внутрішні органи черевної порожнини виконавця. Фіксуюча частина 2 являє собою відрізок звичайного ременя з пряжкою Юнці ЦЬОГО ременя пришиті до країв опорної частини і пояса Защіпка 6 (карабін) являє собою сталевий гачок, роз'їм якого замикається і розмикається пружинною сталевою пластинкою, один кінець я^-ч жорстко закріплений до вушка гачка. Малий подовжувач (фіг. 2), до якого прив'язується верхній кінець шнура 7, складається з рухомої пластини 14, котра має гачок-обмежувач 15 і нерухомої пластини 16. Кінці пластин 14 і 16 між собою з'єднані шарнірно. Нерухома пластина 16 приварена під кутом до нижнього кінця штока 17 великого подовжувача 9. Великий подовжувач (фіг. 4) складається з штока 18, встановленого в циліндр 19 та гвинта-фіксатора 20. Шток 18 виготовлено з відрізка круглого стального прутка з ри 15900 фленою поверхнею, а циліндр являє собою відрізок стальної трубки. Рифлену сталь використано для поліпшення фіксації штока. У верхній кінець циліндра 19 встановлено шток амортизатора 10. Між собою вони скріплені штифтом 11. Верхній кінець штока амортизатора 10 має головку, яка зверху стискує у процесі роботи пружину. Шток і пружина знаходяться в кожусі амортизатора у вигляді трубки. Опорний пояс використовується таким чином. Елемент підвішування Б закріплюють за допомогою рухомої скоби 12 і балки 13 до стелі стригального пункту Потім стригаль надіває на поперекову частину свого тулубу пояс і укріплює його на тулубі за допомогою фіксуючої частини 2 пояса. Обертають пояс так. щоб опорна частина його знаходилася на животі Після цього великим подовжувачем 9 підганяє довжину елемента підвішування Б відповідно до свого росту, ставить малий подовжувач у розімкнутий стан Для цього рухому пластину 14 його повертає проти годинникової стрілки у вертикальне положення. При цьому защіпка 6 буде знаходитися в нижньому положенні Потім стригаль іде в отарок. відловлює вівцю, приводить до місця стриження Фіксує її в лежачо му стані за допомогою своїх ніг і защілкою з'єднує дугу пояса з елементом підвішування. Після цього обертає рухому пластину 14 малого подовжувача по годинниковій стрілці доти, доки дозволяє гачокобмежувач 15. При цьому защіпка 6 підіймається вгору на робочу висоту. Виконавши згадані підготовчі роботи, стригаль здійснює операції щодо стриження овець електромеханічним методом. У процесі стриження стригаль спирається животом на опорну частину 1 пояса і таким чином знімає навантаження власної маси на поперекову частину його тулубу, чим значно зменшує втомлюваність попереку і організму в цілому. При цьому елемент підвішування, завдяки здавлюванню пружини амортизатора, розтягається на 20-25 см, сприяючи маневруванню, в кінці стриження повертається у вихідне положення. Динамометричні виміри показали, що протягом стриження вівці, коли стригаль виконує стригальний прохід від тазової частини організму вівці і до вух і при цьому зі зростаючою силою налягає животом на пояс, навантаження на нього зростає від 10 до 60 кг, а до кінця стриження падає до 16 кг. /2 Фиг. 1 15900 Фиг. 3 Фиг. 2 Фиг. 4 Тираж 50 екз. Поліграфічний комбінат ВАТ "Патент" вул. Гагаріна, 101, м. Ужгород, 88000, Україна (03122)3-72-89 2-59-54
