Опорний пристрій для підйомника

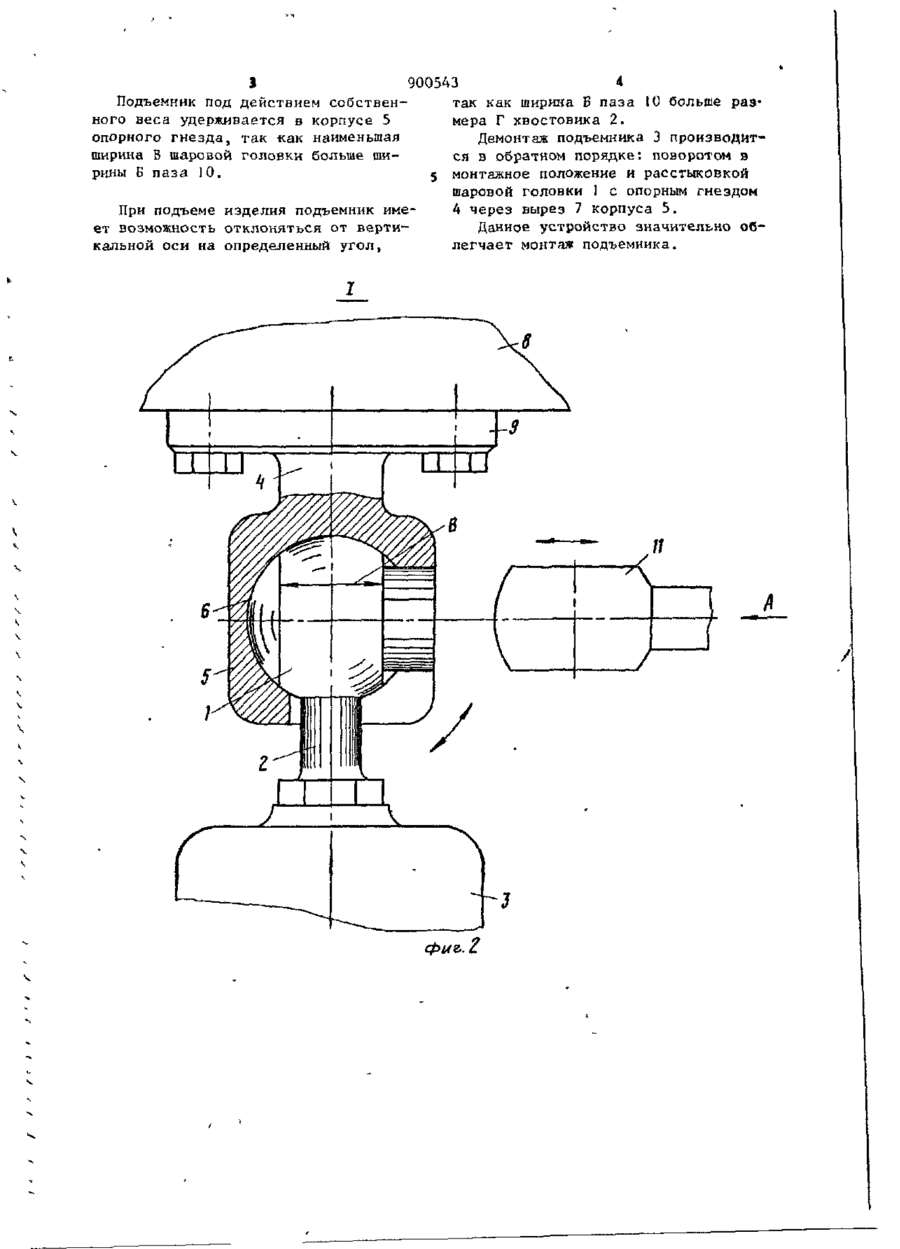

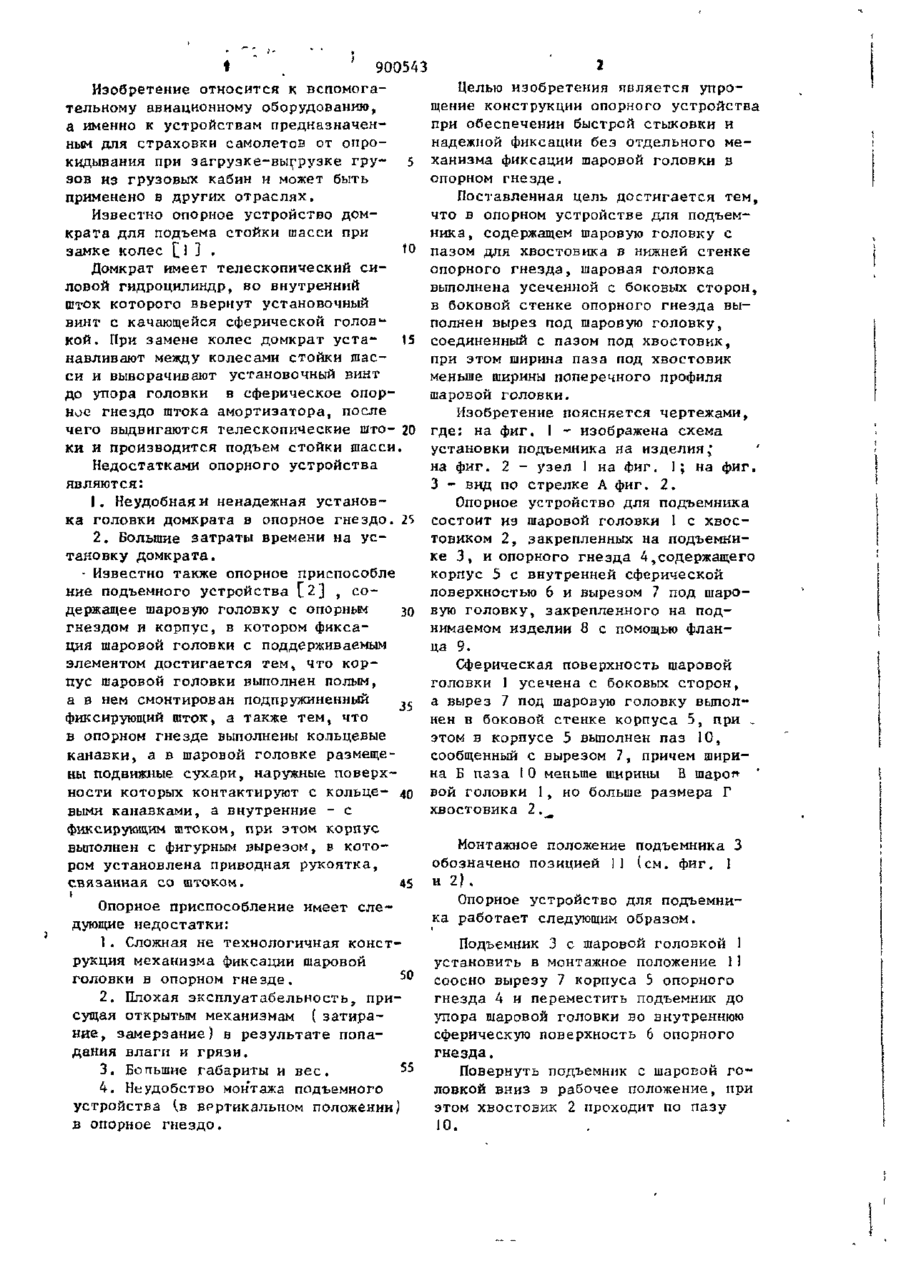

ОПОРНОЕ УСТРОЙСТВО ДЛЯ ПОДЪЕМНИКА, содержащее шаровую голов ку с хвостовиком и опорное гнездо с пазом для хвостовика в нижней стенке опорного гнезда, о т л и ч а ю щ е еся тем, что, с целью обеспечения удобства монтажа, шаровая гоповка выполнена усеченной с боковых сторон, в боковой стенке опорного гнезда выполнен вырез под шаровую головку, соединенный с пазом под хвостовик, при этом ширина паза под хвостовик меньше ширины поперечного профиля шаровой головки. і о Фнг.1 I . 900543 Целью изобретения является упроИзобретение относится к вспомогащение конструкции опорного устройства тельному авиационному оборудованию, при обеспечении быстрой стыковки и а именно к устройствам предназначеннадежной фиксации без отдельного меным для страховки самолетов от опрокидывания при загрузке-выгрузке гру- 5 ханизма фиксации шаровой головки в опорном гнезде. зов из грузовых кабин и может быть применено в других отраслях. Поставленная цель достигается тем, что в опорном устройстве для подъемИзвестно опорное устройство домника, содержащем шаровую головку с крата для подъема стойки шасси при замке колес £l ] . to пазом для хвостовика в нижней стенке опорного гнезда, шаровая головка Домкрат имеет телескопический сивыполнена усеченной с боковых сторон, ловой гидроцилиндр, во внутренний в боковой стенке опорного гнезда вышток которого ввернут установочный полнен вырез под шаровую головку, винт с качающейся сферической головкой. При замене колес домкрат уста- 15 соединенный с пазом под хвостовик, при этом ширина паза под хвостовик навливают между колесами стойки шасменьше ширины поперечного профиля си и выворачивают установочный винт шаровой головки. до упора головки в сферическое опорное гнездо штока амортизатора, после Изобретение поясняется чертежами, чего выдвигаются телескопические што- 20 где: на фиг. I - изображена схема ки и производится подъем стойки шасси. установки подъемника на изделия,* ' Недостатками опорного устройства на фиг. 2 - узел 1 на фиг. 1; на фиг. являются: 3 - вид по стрелке А фиг. 2. 1. Неудобная и ненадежная установОпорное устройство для подъемника ка головки домкрата в опорное гнездо. 25 состоит из шаровой головки 1 с хвос2. Большие затраты времени на устовиком 2, закрепленных на подъемнитановку домкрата. ке 3 , и опорного гнезда 4,содержащего - Известно также опорное приспособле корпус 5 с внутренней сферической ние подъемного устройства [ 2 ] , соповерхностью 6 и вырезом 7 под шародержащее шаровую головку с опорным 30 вую головку, закрепленного на подгнездом и корпус, в котором фиксанимаемом изделии 8 с помощью фланция шаровой головки с поддерживаемым ца 9. элементом достигается тем, что корСферическая поверхность шаровой пус шаровой головки выполнен полым, головки 1 усечена с боковых сторон, а в нем смонтирован подпружиненный 35 а вырез 7 под шаровую головку выполфиксирующий шток, а также тем, что нен в боковой стенке корпуса 5, при . в опорном гнезде выполнены кольцевые этом в корпусе 5 выполнен паз 10, канавки, а в шаровой головке размещесообщенный с вырезом 7, причем ширины подвижные сухари, наружные поверхна Б паза t 0 меньше ширины В шароп ности которых контактируют с кольце- 40 вой головки 1, но больше размера Г выми канавками, а внутренние - с хвостовика 2.^ фиксирующим штоком, при этом корпус выполнен с фигурным вырезом, в котоМонтажное положение подъемника 3 ром установлена приводная рукоятка, обозначено позицией 11 (см. фиг. 1 связанная со штоком. 45 и 2 ) . Опорное приспособление имеет следующие недостатки: 1. Сложная не технологичная конструкция механизма фиксации шаровой 50 головки в опорном гнезде. 2. Плохая эксплуатабельность, присущая открытым механизмам ( затирание, замерзание) в результате попадания влаги и грязи. 55 3. Боттьшие габариты и вес. 4. Неудобство монтажа подъемного устройства {в вертикальном положении) в опорное гнездо. Опорное устройство для подъемника работает следующим образом. Подъемник 3 с шаровой головкой 1 установить в монтажное положение 1I соосно вырезу 7 корпуса 5 опорного гнезда 4 и переместить подъемник до упора шаровой головки во внутреннюю сферическую поверхность 6 опорного гнезда. Повернуть подъемник с шаровой головкой вниз в рабочее положение, при этом хвостовик 2 проходит по пазу 10. 9005A3 Подъемник под действием собствентак как ширина Б паза І0 больше разного веса удерживается в корпусе 5 мера Г хвостовика 2. опорного гнезда, так как наименьшая Демонтаж подъемника 3 производитширина В шаровой головки больше шися в обратном порядке; поворотом в рины Б паза 10. монтажное положение и расстьпсовкой шаровой головки 1 с опорным гнездом 4 через вырез 7 корпуса 5. При подъеме изделия подъемник имеДанное устройство значительно обет возможность отклоняться от вертилегчает монтаж подъемника. кальной оси на определенный угол, фиг. 2 900543 Фиг. 3 Редактор С.Бер Составитель Е.Малахов Техред М.Надь Корректор В.Гнрияк Заказ 2184/ДСП Тираж 327 Подписное ВНІЇИІШ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал Г П "Патент", г. Ужгород, ул. Проектная, 4 Ш
