Початкоочищувальний пристрій

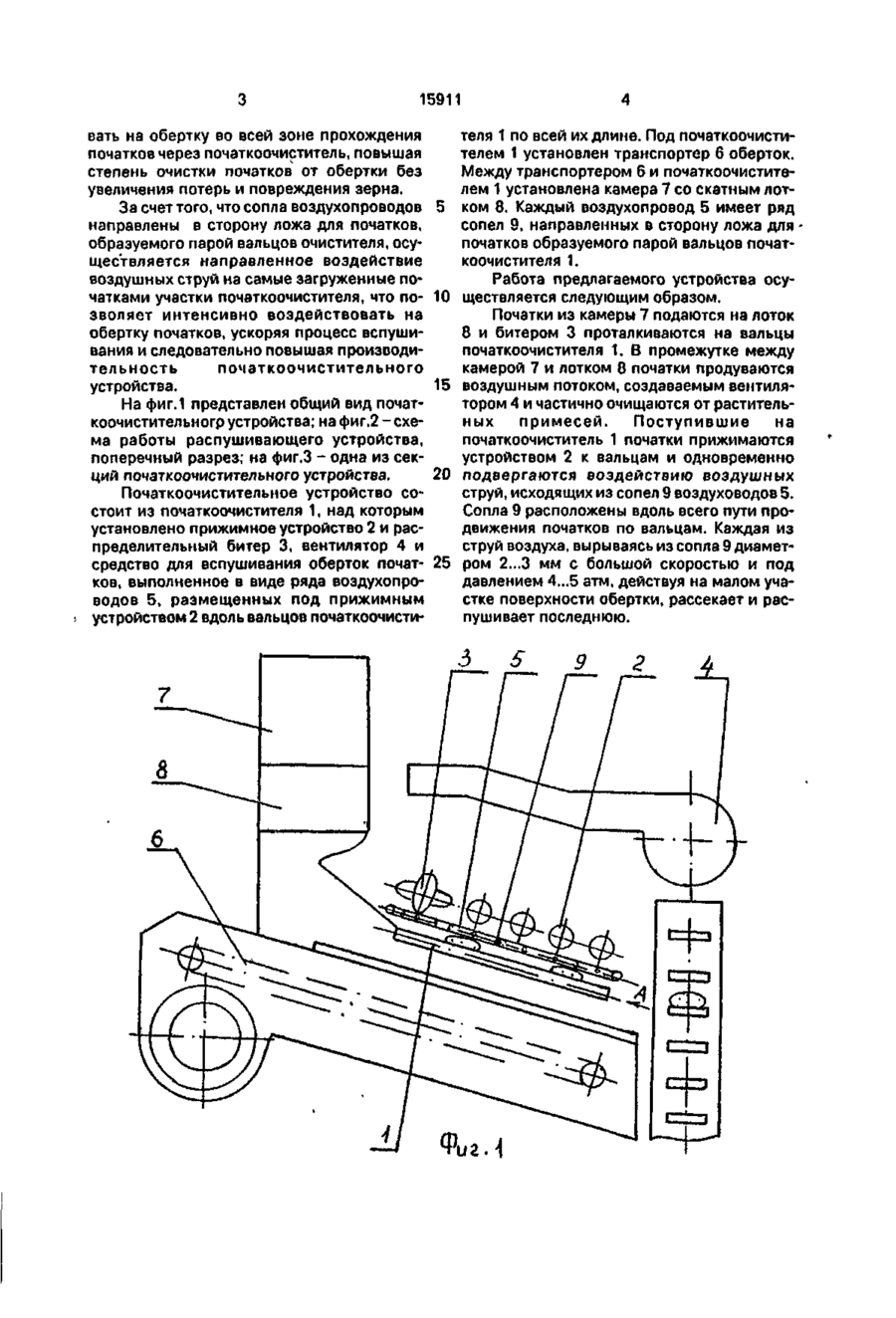

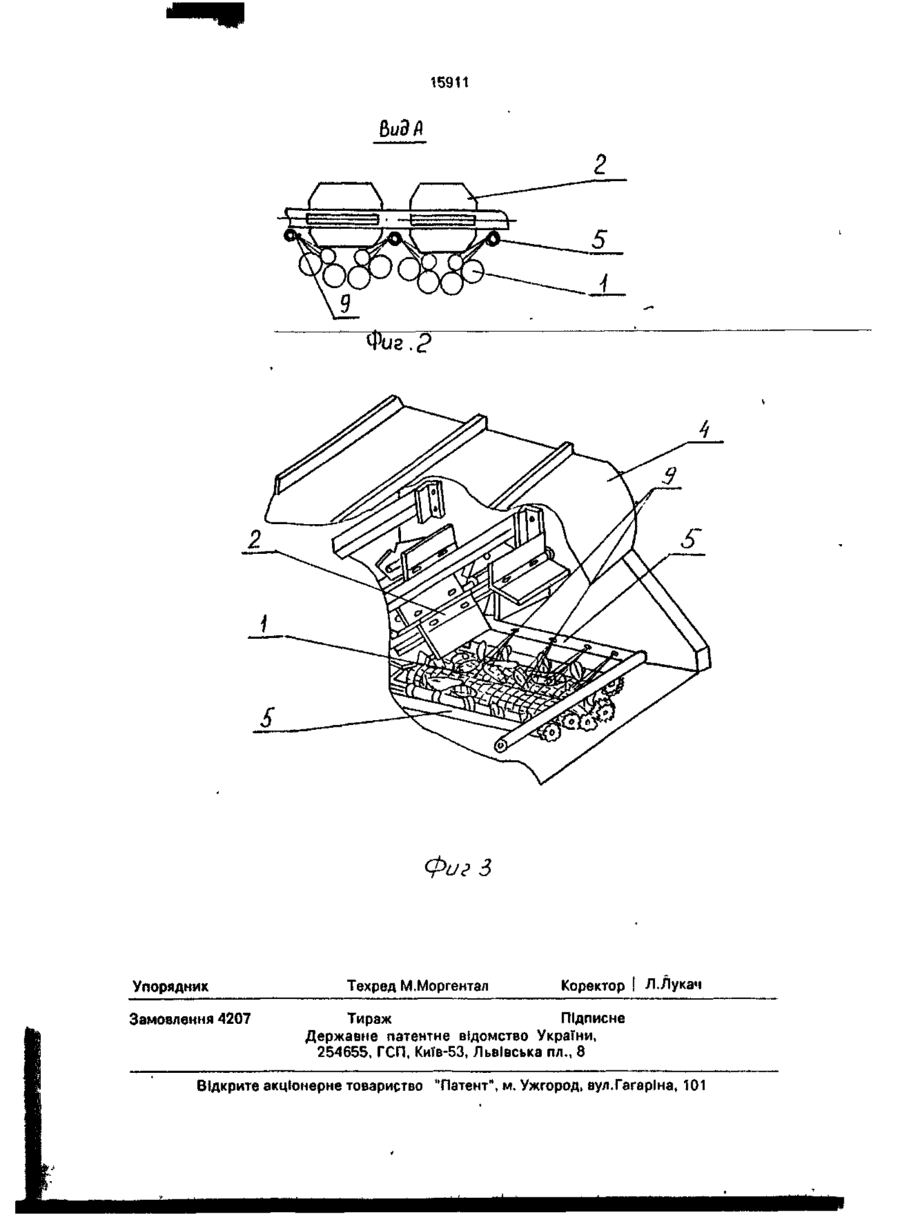

Початкоочистительное устройство, содержащее камеру, прижимное устройство, початкоочиститель, расположенный под средством вспушивания оберток с вентилятором, о т л и ч а ю щ е е с я тем, что средство для вспушивания оберток выполнено в виде ряда воздухопроводов с соплами, размещенных под прижимным устройством вдоль вальцов початкоочистителя по осей их длине, при этом сопла направлены в сторону ложа для початков, образуемого парой вальцов початкоочистителя. на початкоочиститель средства для вспушивания обертки, улучшается распушивание покровных листьев початков и скорость про-, цесса распушивания, без увеличения потерь и повреждения зерна. Поставленная задача решается тем, что в початкоочистительиом устройстве, содержащем камеру, прижимное устройство, початкоочиститель, расположенный под средством вспушивания оберток с вентилятором, согласно изобретению, средство для вспушивания оберток выполнено в виде ряда воздухопроводов с соплами, размещенных под прижимным устройством вдоль вальцов початкоочистителя по всей их длине, при этом сопла направлены в сторону ложа для початков, образуемого парой вальцов початкоочистителя. Выполнение средства для вспушивания оберток в виде ряда воздухопроводов с соплами, размещенных под прижимным устройством вдоль вальцов початкоочистителя по всей длине дает возможность воздушным струям под давлением, активно воздейство С > ел 15911 вать на обертку во всей зоне прохождения початков через початкоочиститель, повышая степень очистки початков от обертки без увеличения потерь и повреждения зерна. За счет того, что сопла воздухопроводов направлены в сторону ложа для початков, образуемого парой вальцов очистителя, осуществляется направленное воздействие воздушных струй на самые загруженные початками участки початкоочистителя, что позволяет интенсивно воздействовать на обертку початков, ускоряя процесс вспушивания и следовательно повышая производительность початкоочистительного устройства. На фиг.1 представлен общий вид початкоочистительногр устройства; на фиг.2 - схема работы распушивающего устройства, поперечный разрез; на фиг.З - одна из секций початкоочистительного устройства. Початкоочистительное устройство состоит из початкоочистителя 1, над которым установлено прижимное устройство 2 и распределительный битер 3, вентилятор 4 и средство для вспушивания оберток початков, выполненное в виде ряда воздухопроводов 5, размещенных под прижимным устройством 2 вдоль вальцов початкоочисти 10 15 20 25 теля 1 по всей их длине. Под початкоочистителем 1 установлен транспортер 6 оберток. Между транспортером 6 и початкоочистителем 1 установлена камера 7 со скатным лотком 8. Каждый воздухопровод 5 имеет ряд сопел 9, направленных в сторону ложа для початков образуемого парой вальцов початкоочистителя 1. Работа предлагаемого устройства осуществляется следующим образом. Початки из камеры 7 подаются на лоток 8 и битером 3 проталкиваются на вальцы початкоочистителя 1. В промежутке между камерой 7 и лотком 8 початки продуваются воздушным потоком, создаваемым вентилятором 4 и частично очищаются от растительных примесей. Поступившие на початкоочиститель 1 початки прижимаются устройством 2 к вальцам и одновременно подвергаются воздействию воздушных струй, исходящих из сопел 9 воздуховодов 5. Сопла 9 расположены вдоль всего пути продвижения початков по вальцам. Каждая из струй воздуха, вырываясь из сопла 9 диаметром 2...3 мм с большой скоростью и под давлением 4...5 атм, действуя на малом участке поверхности обертки, рассекает и распушивает последнюю. 15911 Фиг. 2 Юг 3 Упорядник Замовлення 4207 Техред М.Моргентал Коректор ! Л.Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
