Пристрій для обчищення качанів кукурудзи

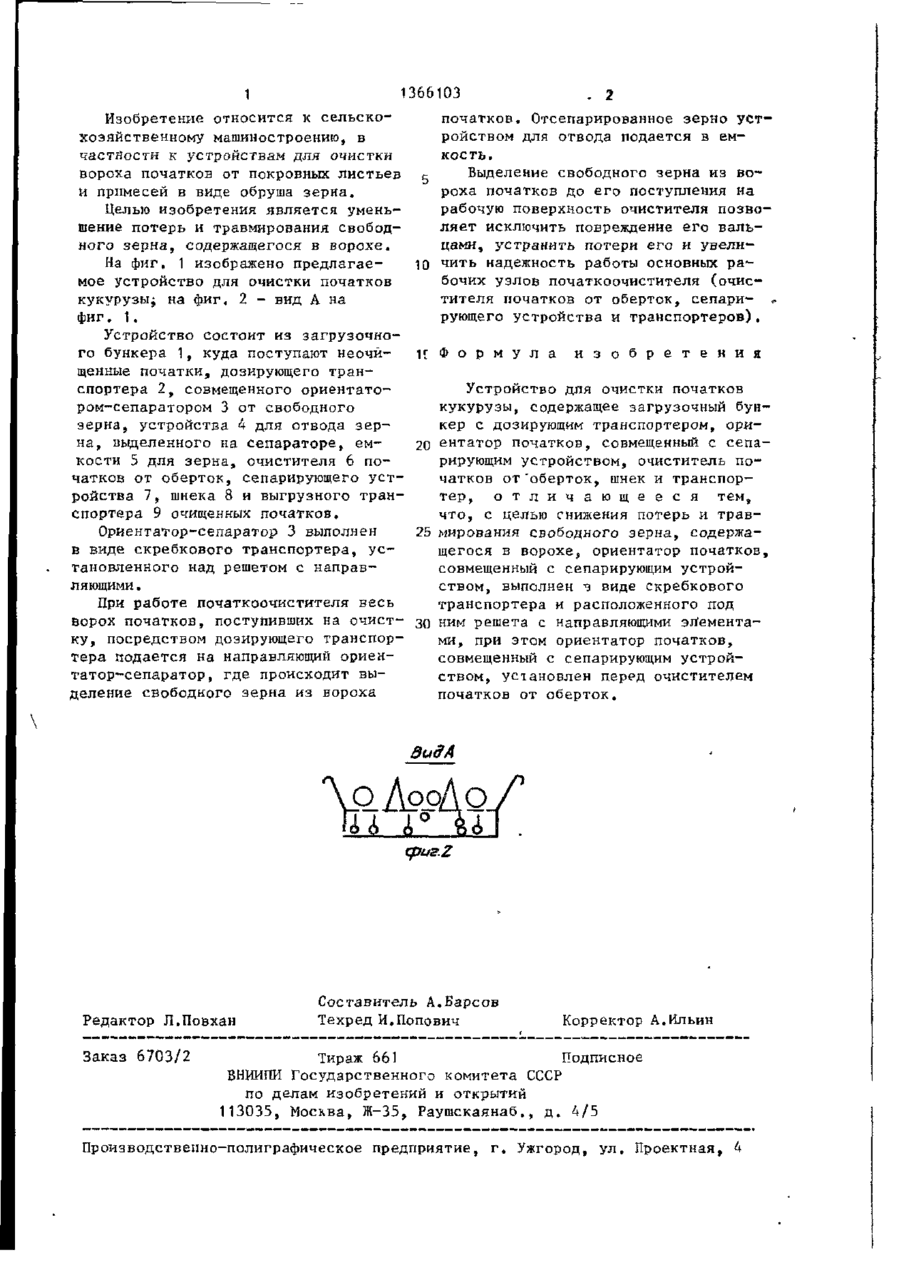

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (11) (51) 4 J *J\t>\j? 8 А 01 D 45/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ (21) 4032249/30-15 (22) 25.11.85 (46) 15.01.88. Бюп. № 2 (71) Украинский научно-исследовательский институт сельскохозяйственного машиностроения (72) С.А. Исиков, Б.Ф. Крачковский, А.П. Рухмаков и А.Н. Малышев (53) 631.361.4(088.8) (56) Авторское свидетельство СССР № 190692, кл. А 01 D 45/02, 1967. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ПОЧАТКОВ КУКУРУЗЫ (57) Изобретение относится к области сельскохозяйственного машиностроенияt в частности, к устройствам для очист ки вороха початков от покровных листьев и примесей в виде обруша зерна, используемых в початкоочистителях и на мобильных машинах. Изобретение позволяет снизить потери и травмирование свободного зерна из вороха початков. Устройство содержит загрузочный бункер 1, дозирующий транспортер 2, совмещенный с ориентатором-сепаратором 3. Ориентатор-сёпаратор 3 установлен перед очистителем 6 початков от оберток. Ориентатор-сепаратор 3 выполнен в виде ленточного транспортера, установленного над решетом с направляющими. Выделение свободного зерна происходит до поступления массы на очиститель 6 початков. 2 ил. і (Л с 1 1366103 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для очистки вороха початков от покровных листьев и примесей в виде обруша зерна. Целью изобретения является уменьшение потерь и травмирования свободного зерна, содержащегося в ворохе. На фиг. 1 изображено предлагаемое устройство для очистки початков кукурузы; на фиг. 2 - вид А на фиг. 1, Устройство состоит из загрузочного бункера 1, куда поступают неочищенные початки, дозирующего транспортера 2, совмещенного ориентатором-сепаратором 3 от свободного зерна, устройства 4 для отвода зерна, выделенного на сепараторе, емкости 5 для зерна, очистителя 6 початков от оберток, сепарирующего устройства 7, шнека 8 и выгрузного транспортера 9 очищенных початков. Ориентатор-сепаратор 3 выполнен в виде скребкового транспортера, установленного над решетом с направляющими . При работе початкоочистителя весь ворох початков, поступивших на очистку, посредством дозирующего транспортера подается на направляющий ориентатор-сепаратор , где происходит выделение свободного зерна из вороха початков. Отсепарированное зерно устройством для отвода подается в емкость. с Выделение свободного зерна из вороха початков до его поступления на рабочую поверхность очистителя позволяет исключить повреждение его вальцами, устранить потери его и увели10 чить надежность работы основных ра~бочих узлов початкоочистителя (очистителя початков от оберток, сепари— * = рующего устройства и транспортеров), Н Ф о р м у л а и з о б р е т е н и я Устройство для очистки початков кукурузы, содержащее загрузочный бункер с дозирующим транспортером, ори20 ентатор початков, совмещенный с сепарирующим устройством, очиститель початков от'оберток, шнек и транспортер, о т л и ч а ю щ е е с я тем, что, с целью снижения потерь и трав25 мирования свободного зерна, содержащегося в ворохе, ориентатор початков, совмещенный с сепарирующим устройством, выполнен з виде скребкового транспортера и расположенного под 30 ним решета с направляющими элементами, при этом ориентатор початков, совмещенный с сепарирующим устройством, установлен перед очистителем початков от оберток. ВиЗА фиг-Z Редактор Л.Повхан Заказ 6703/2 Составитель А.Барсов Техред И,Попович Корректор А.Ильин Тираж 661 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушскаянаб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, А
