Спосіб збільшення ступеня витягнення нафти або інших рідин, які випаровуються, з нафтових пластів у грунті або на морі

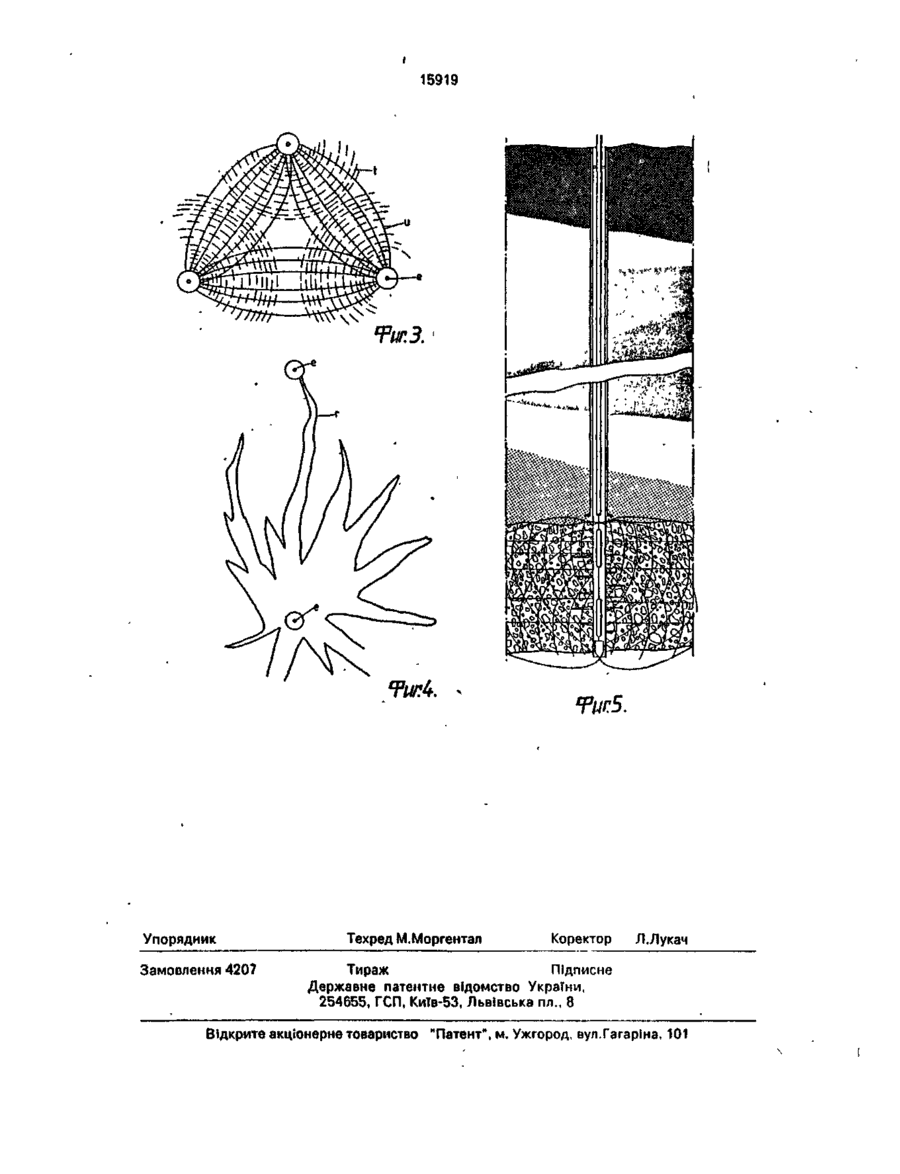

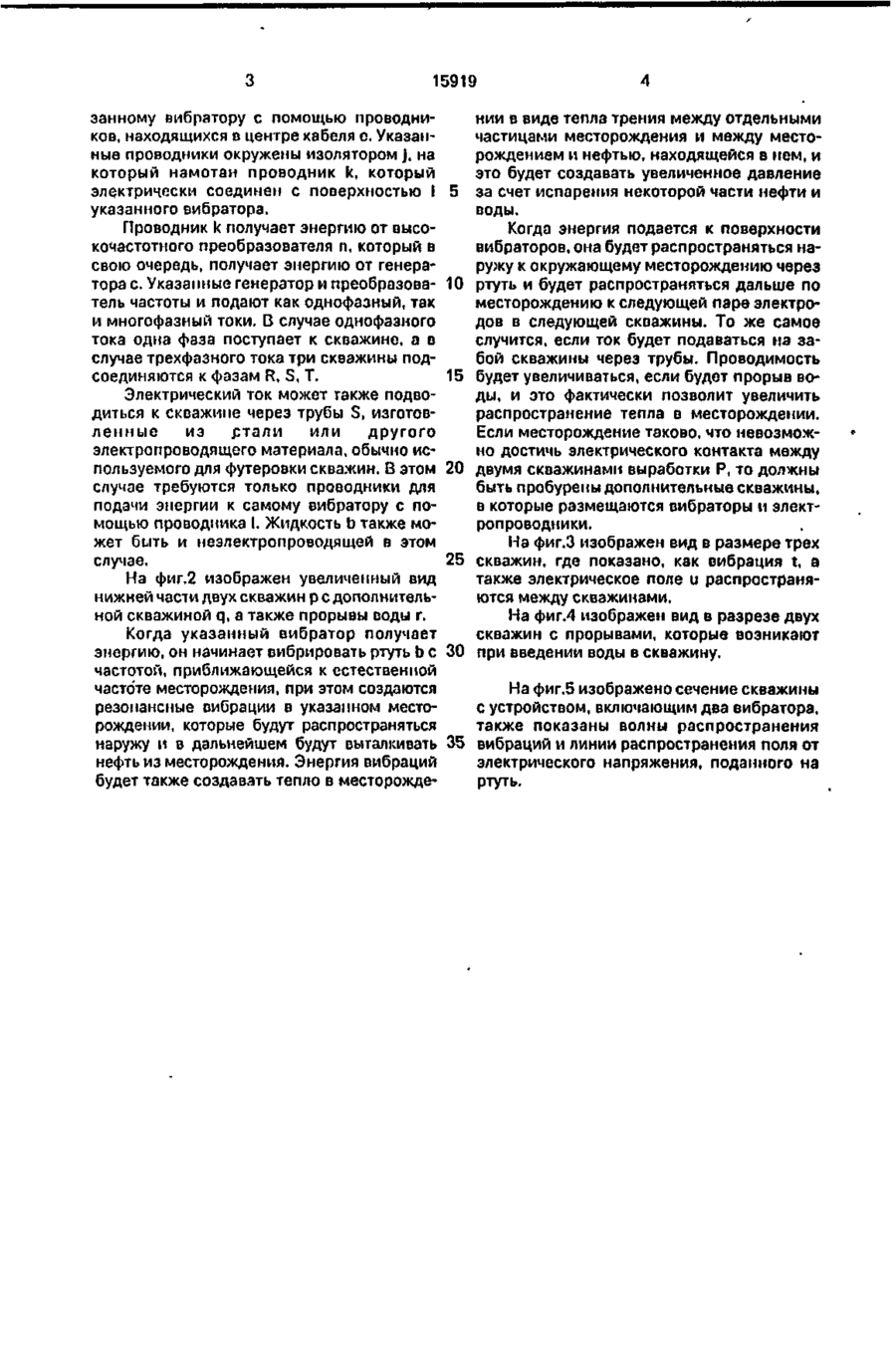

1. Способ увеличения степени извлечения нефти или других испаряемых жидкостей из нефтяных пластов в земле или на море, включающий создание в нефтяном пласте вибрации с помощью вибратора с частотой, наиболее близкой к резонансной частоте пласта, о т л и ч а ю щ и й с я тем, что предварительно скважину заполняют металлической жидкостью до уровня, соответствующего уровню залегания нефтяного пласта, размещают электроды, по крайней мере, в двух соседних скважинах, производят вибрирование металлической жидкости с помощью вставленного^ нее вибратора и одновременно осуществляют электрическую стимуляцию посредством приложения переменного электрического напряжения к электродам, расположенным в соседних скважинах. 2. Способ по п . 1 , о т л и ч а ю щ и й с я тем, что в качестве металлической жидкости используют ртуть. 3. Способ по пп.1 и 2, о т л и ч а ю щ и й с я тем, что в скважину помещают несколько вибраторов. 4. Способ по пп.1 - 3 , о т л и ч а ю щ и й с я тем, что электрическое напряжение подают к металлической жидкости, действующей в качестве электрода. С > ел о Изобретение относится к процессу увеличения степени извлечения нефти или других испаряемых жидкостей из нефтяных источников на земле или в море с помощью вибрации и тепла, создаваемого электрическими импульсами высокой частоты. Цель изобретения - увеличение выхода извлечения углеводорода. На фиг. 1 изображен вид в разрезе источника нефти, в котором пробурено несколько скважин. В нижнюю часть скважины, откуда извлекается нефть, заливается ртуть b или другая тяжелая электропроводящая жидкость. Цель указанной жидкости состоит как во введении вибраций к окружающим образо* ваниям с, так и в проведении электрического тока от одной скважины к другой, а также для "испарения" нефти/воды и возможно бурового раствора, полученного ниже уровня жидкости d. Высокочастотный вибратор соединен с кабелем е, предусмотренным в жидкости Ь, и передает энергию от поверхности с помощью высокочастотного преобразователя, который, в свою очередь, получает энергию от генератора h. Эта энергия подается к ука о 15919 занному вибратору с помощью проводников, находящихся в центре кабеля е. Указанные проводники окружены изолятором j , на который намотан проводник к, который электрически соединен с поверхностью I указанного вибратора. Проводник к получает энергию от высокочастотного преобразователя п, который в свою очередь, получает энергию от генератора с. Указанные генератор и преобразователь частоты и подают как однофазный, так и многофазный токи. В случае однофазного тока одна фаза поступает к скважине, а в случае трехфазного тока три скважины подсоединяются к фазам R, S, Т. Электрический ток может также подводиться к скважине через трубы S, изготовленные из .стали или другого электропроводящего материала, обычно используемого для футеровки скважин. В этом случае требуются только проводники для подачи энергии к самому вибратору с помощью проводника I. Жидкость b также может быть и неэлектропроводящей в этом случае. На фиг.2 изображен увеличенный вид нижней части двух скважин р с дополнительной скважиной q, а также прорывы воды г. Когда указанный вибратор получает энергию, он начинает вибрировать ртуть b с частотой, приближающейся к естественной частоте месторождения, при этом создаются резонансные вибрации в указанном месторождении, которые будут распространяться наружу и в дальнейшем будут выталкивать нефть из месторождения. Энергия вибраций будет также создавать тепло в месторожде 5 10 15 20 25 30 нии в виде тепла трения между отдельными частицами месторождения и между месторождением и нефтью, находящейся в нем, и это будет создавать увеличенное давление за счет испарения некоторой части нефти и воды. Когда энергия подается к поверхности вибраторов, она будет распространяться наружу к окружающему месторождению через ртуть и будет распространяться дальше по месторождению к следующей паре электродов в следующей скоажины. То же самое случится, если ток будет подаваться на забой скважины через трубы. Проводимость будет увеличиваться, если будет прорыв воды, и это фактически позволит увеличить распространение тепла в месторождении. Если месторождение таково, что невозможно достичь электрического контакта между двумя скважинами выработки Р, то должны быть пробурены дополнительные скважины, в которые размещаются вибраторы и электропроводники. На фиг.З изображен вид в размере трех скважин, где показано, как вибрация t, a также электрическое поле и распространяются между скважинами. На фиг.4 изображен вид в разрезе двух скважин с прорывами, которые возникают при введении воды в скважину. На фиг.5 изображено сечение скважины с устройством, включающим два вибратора, также показаны волны распространения 35 вибраций и линии распространения поля от электрического напряжения, поданного на ртуть. 61631 15919 Фиг.З. ТигЛ. > Упорядник Замовлення 4207 Техред М.Моргентал VmS. Коректор Л.Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
