Теплонасосна установка

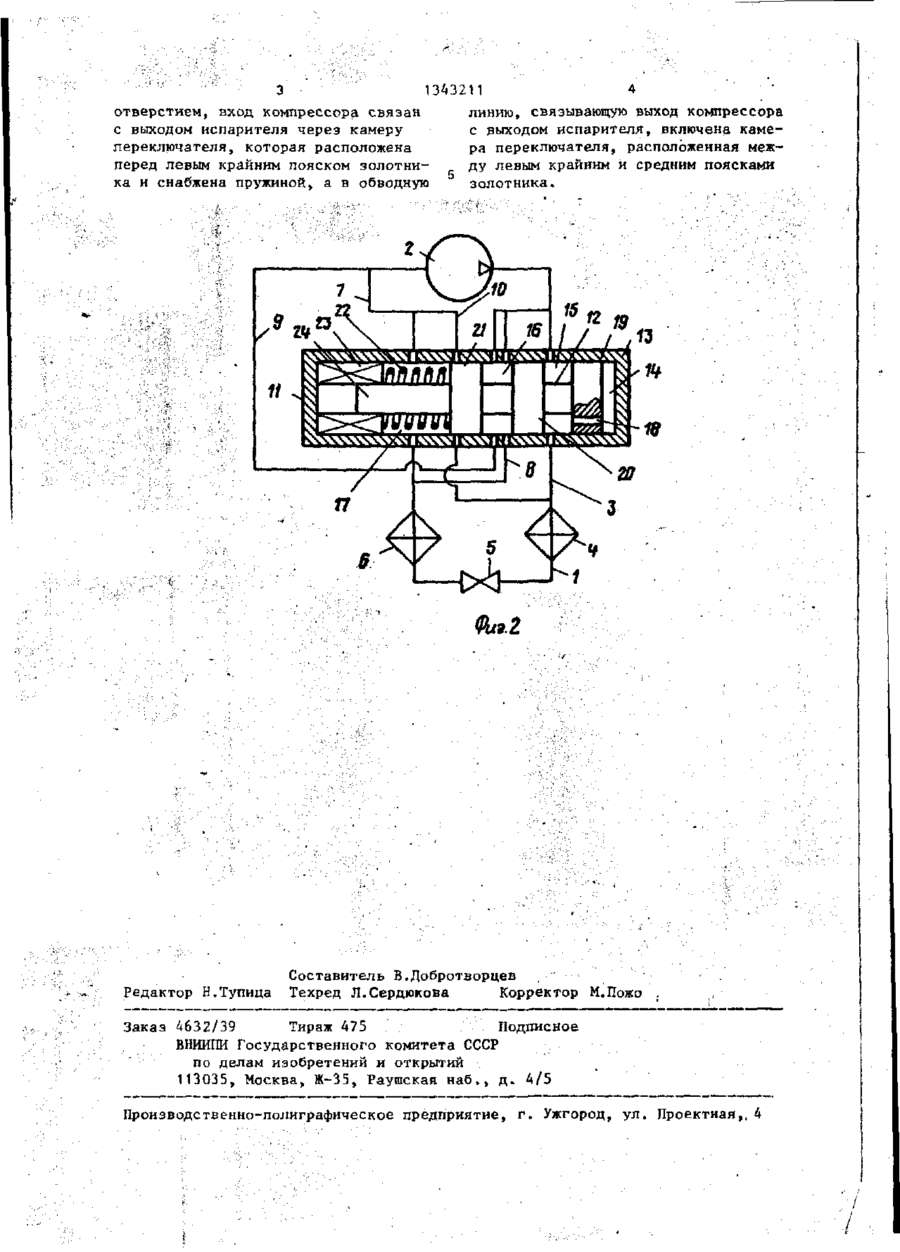

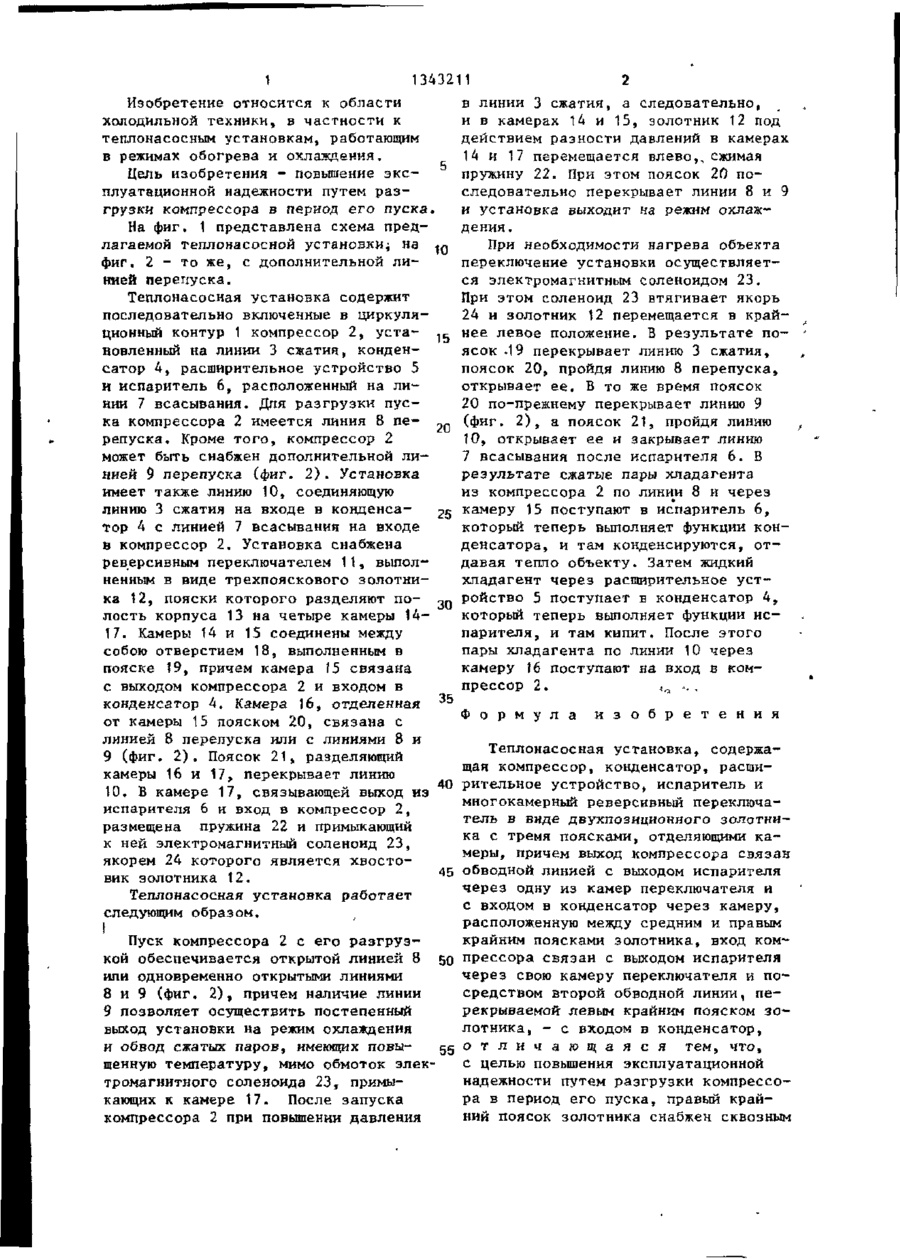

Изобретение относится к области холодильной техники. Цель изобретения - повышение эксплуатационной надежности установки. Для этого поясок 19 золотника 12 снабжен сквозным отверстием 18, Вход компрессора 2 связан с выходом испарителя 6 через камеру переключателя 11. В обводную линию, связывающую выход компрессора с выходом испарителя, включена камера переключателя. При перекрывании пояском 19 линии 3 сжатия сжатые пары хладагента из компрессора 2 через камеру 15, связанную с выходом компрессора и входом в конденсатор, поступают в испаритель 6, который теперь выполняет функции конденсатора, и там конденсируются, отдавая тепло объекту. Жидкий хладагент поступает в конденсатор Д, который теперь выполняет функции испарителями там кипит. 2 ил. (Л С 19 Фиг.1 Г— J f3 1 1343211 Изобретение относится к области холодильной техники, в частности к теплонасосным установкам, работающим в режимах обогрева и охлаждения. Цель изобретения - повышение эксплуатационной надежности путем разгрузки компрессора в период его пуска На фиг. 1 представлена схема предлагаемой теплонасосной установки^ на 10 фиг. 2 - то же, с дополнительной линией перепуска. Теплонасосная установка содержит последовательно включенные в циркуляционный контур 1 компрессор 2, уста- 15 новленный на линии 3 сжатия, конденсатор 4, расширительное устройство 5 и испаритель 6, расположенный на линии 7 всасывания. Для разгрузки пуска компрессора 2 имеется линия 8 пе20 репуска. Кроме того, компрессор 2 может быть снабжен дополнительной линией 9 перепуска (фиг. 2 ) . Установка имеет также линию 10, соединяющую линию 3 сжатия на входе в конденса25 тор 4 с линией 7 всасывания на входе в компрессор 2. Установка снабжена реверсивным переключателем 11, выполненным в виде трехпояскового золотника 12, пояски которого разделяют по30 лость корпуса 13 на четыре камеры 1417. Камеры 14 и 15 соединены между собою отверстием 18, выполненным в пояске 19, причем камера 15 связана с выходом компрессора 2 и входом в конденсатор 4. Камера 16, отделенная 35 от камеры 15 пояском 20, связана с линией 8 перепуска или с линиями 8 и 9 (фиг. 2 ) . Поясок 21, разделяющий камеры 16 и 17, перекрывает линию ,п т> лі 40 испарителя 6 и вход в компрессор 2,из 10. В камере 17, связывающей выход размещена пружина 22 и примыкающий к ней электромагнитный соленоид 23, якорем 24 которого является хвосто45 вик золотника 12. Теплонасосная установка работает следующим образом, в линии 3 сжатия, а следовательно, и в камерах 14 и 15, золотник 12 под действием разности давлений в камерах 14 и 17 перемещается влево,, сжимая пружину 22. При этом поясок 20 последовательно перекрывает линии 8 и 9 и установка выходит на режим охлаждения. При необходимости нагрева объекта переключение установки осуществляется электромагнитным соленоидом 23. При этом соленоид 23 втягивает якорь 24 и золотник 12 перемещается в крайнее левое положение. В результате поясок -19 перекрывает линию 3 сжатия, поясок 20, пройдя линию 8 перепуска, открывает ее. В то же время поясок 20 по-прежнему перекрывает линию 9 (фиг. 2 ) , а поясок 21, пройдя линию 10, открывает ее и закрывает линию 7 всасывания после испарителя 6. В результате сжатые пары хладагента из компрессора 2 по линии 8 и через камеру 15 поступают в испаритель 6, который теперь выполняет функции конденсатора, и там конденсируются, отдавая тепло объекту. Затем жидкий хладагент через расширительное устройство 5 поступает в конденсатор 4, который теперь выполняет функции испарителя, и там кипит. После этого пары хладагента по линии 10 через камеру 16 поступают на вход в компрессор 2. І,, -, , Ф о р м у л а и з о б р е т е н и я Теплонасосная установка, содержащая компрессор, конденсатор, расши рительное устройство» испаритель и многокамерный реверсивный переключа„ „ тель в виде двухпозиционного золотника с тремя поясками, отделяющими камеры, причем выход компрессора связан обводной линией с выходом испарителя через одну из камер переключателя и с входом в конденсатор через камеру, расположенную между средним и правым I крайним поясками золотника, вход комПуск компрессора 2 с его разгруз50 прессора связан с выходом испарителя кой обеспечивается открытой линией 8 через свою камеру переключателя и поили одновременно открытыми линиями средством второй обводной линии, пе8 и 9 (фиг. 2 ) , причем наличие линии рекрываемой левым крайним пояском зо9 позволяет осуществить постепенный лотника, - с входом в конденсатор, выход установки на режим охлаждения 55 о т л и ч а ю щ а я с я тем, что, и обвод сжатых паров, имеющих повыс целью повышения эксплуатационной шенную температуру, мимо обмоток элекнадежности путем разгрузки компрессотромагнитного соленоида 23, примыра в период его пуска, правый крайкающих к камере 17. После запуска ний поясок золотника снабжен сквозным компрессора 2 при повышении давления 1343211 отверстием, вход компрессора связан с выходом испарителя через камеру переключателя, которая расположена перед левым крайним пояском золотника н снабжена пружиной, а в обводную линию, связывающую выход компрессора с выходом испарителя, включена камера переключателя, расположенная между левым крайним и средним поясками золотника. Фиг! Редактор Н.Тупица Составитель В.Добротворцев Техред Л.Сердюкова Корректор М.Пожо Заказ 4632/39 Тираж 475 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,, 4
