Обмежувач вантажопідйомності стрілового крану

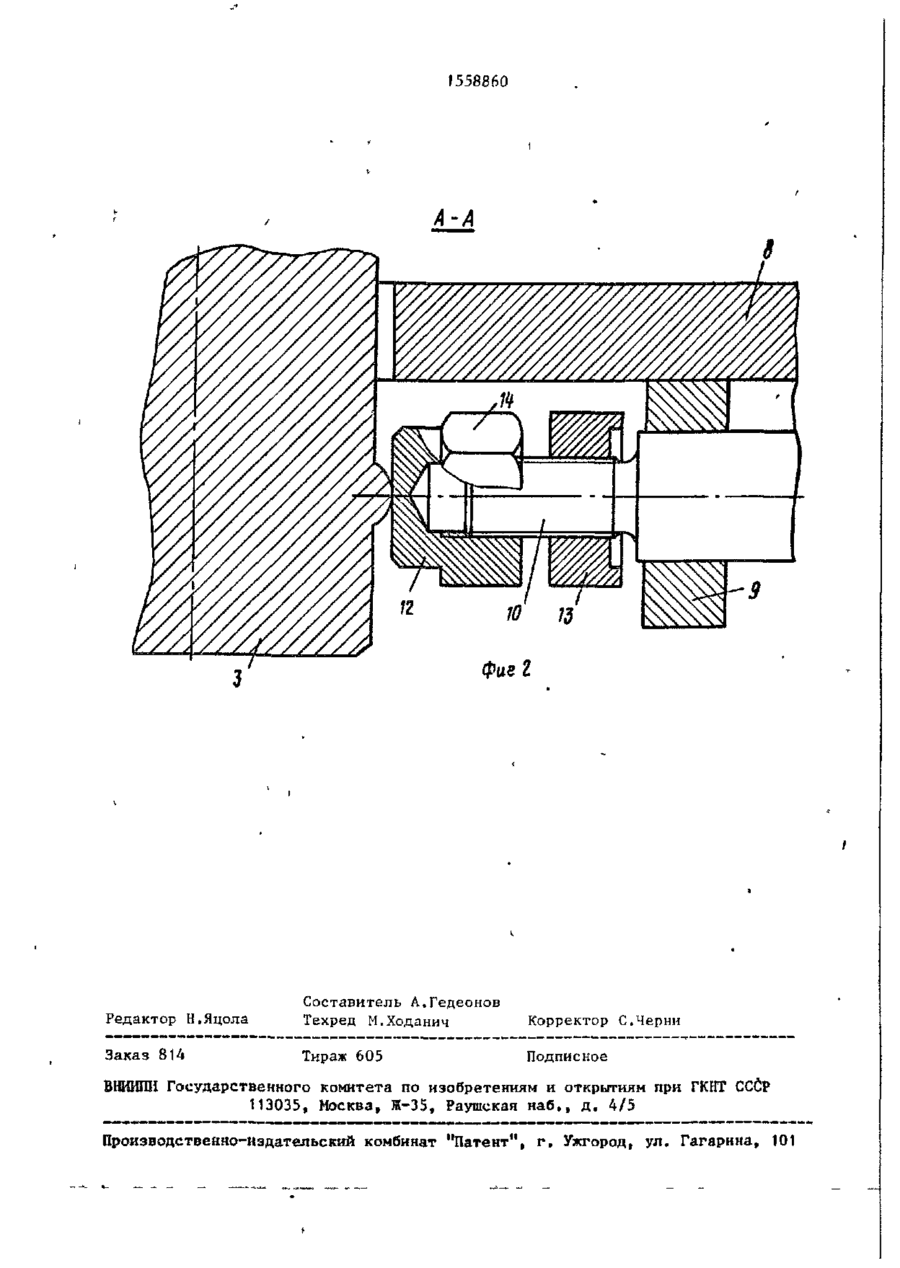

Изобретение относится к подъемно-транспортному оборудованию, а именно к ограничителям грузоподъемности стреловых кранов. Цель изобретения - повышение надежности. Блок 2 смонтирован с эксцентриситетом на оси 3. Шток 10 взаимодействует одним концом с датчиком 11 усилия, а другим - через колпачок 12 с осью 3. При увеличении нагрузки на блок 2 шток 10 воздействует на датчик 11. Подвижный вдоль штока 10 колпачок 12 обеспечивает правильную настрочку ограничителя . 2 ил. Сл СП 00 00 9) З 1558860 Изобретение относится к подъемнотранспортному оборудованию, а именно к ограничителям грузоподъемности стреловых кранов ? и является усовершенстваннем изобретения по авт. св. № 1245547. • Цель изобретения --повышение надежности. На фиг^1 представлен ограничитель 10 грузоподъемности, общий вид'нафиг.2сечение А-А на фиг.1. Ограничитель грузоподъемности содержит контактирующий с канатом 1 блок 2, смонтированный с эксцентриситетом на оси 3 на подвижном основании 4, установленном шарнирно на оси 5 и закрепленном на металлоконструкции 6 стрелового крана 7. Блок 2 установлен между щелками 8. На одной из щек 20 8 в направляющих 9 смонтирован шток 10,' взаимодействующий одним концом с датчиком 11 усилия. Шток 10 снаб-. жен упором, установленным с возможностью перемещения и фиксации,.что 25 достигается выполнением конца штока 10 резьбовым со стороны блока 2. Колпачок 12 с внутренней резьбой навинчен на шток 10 и застопорен гайкой 13, работу. Поворачиваясь на оси 5, основание 4 позволяет блоку 2 следить за канатом при его отклонении вдоль барабана. Для правильной установки оси 3 , (без перекосов) длину штока 10 можно менять в необходимых пределах, перемещая по резьбовому концу штока колпачок 12. После установки необходимой длины штока колпачок стопорят упорной гайкой 13, т.е. вращают ее . до упора в колпачок, который удерживают ключом (не показан), взаимодействующим с лысками 14. Для демонтажа датчика 11 усилия упорную гайку 13 перемещают по резьбе вправо до упора о боковую поверхность направляющей 9. При этом усилие, которое шток 10 в рабочем положении передает датчику 11 усилия, воспринимается направляющей 9, а самопроизвольное перемещение штока 10 в сторону датчика 11 будет предотвращено. . •••;.•..•• Ф о р м у л а и з о б р е т е н и я Ограничитель грузоподъемности Ограничитель грузоподъемности ра- 30 стрелового крана по авт. св. № 1245547, ботает следующим образом. о т л и ч а ю щ и й с я тем, что, Канат 1, огибая блок 2, воздейстс целью повышения надежности, шток вует на ось 3, которая передает усиснабжен упором, установленным на полие через шток 10 на датчик 11. При следнем со стороны оси блока с возперегрузках, превышающих допустимые, можностью перемещения вдоль штока : 35 и фиксации на нем и сопряженным с датчик подает сигнал в цепи управления механизмами крана 7, запрещая их осью блока.. 1558860 фиг Z Редактор Н.Яцола Составитель А.Гедеонов Техред М.Ходанич Корректор С.Черни Заказ 814 Тираж 605 Подписное В Н И Ш Ш Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
