Диспергатор мінеральних в`яжучих

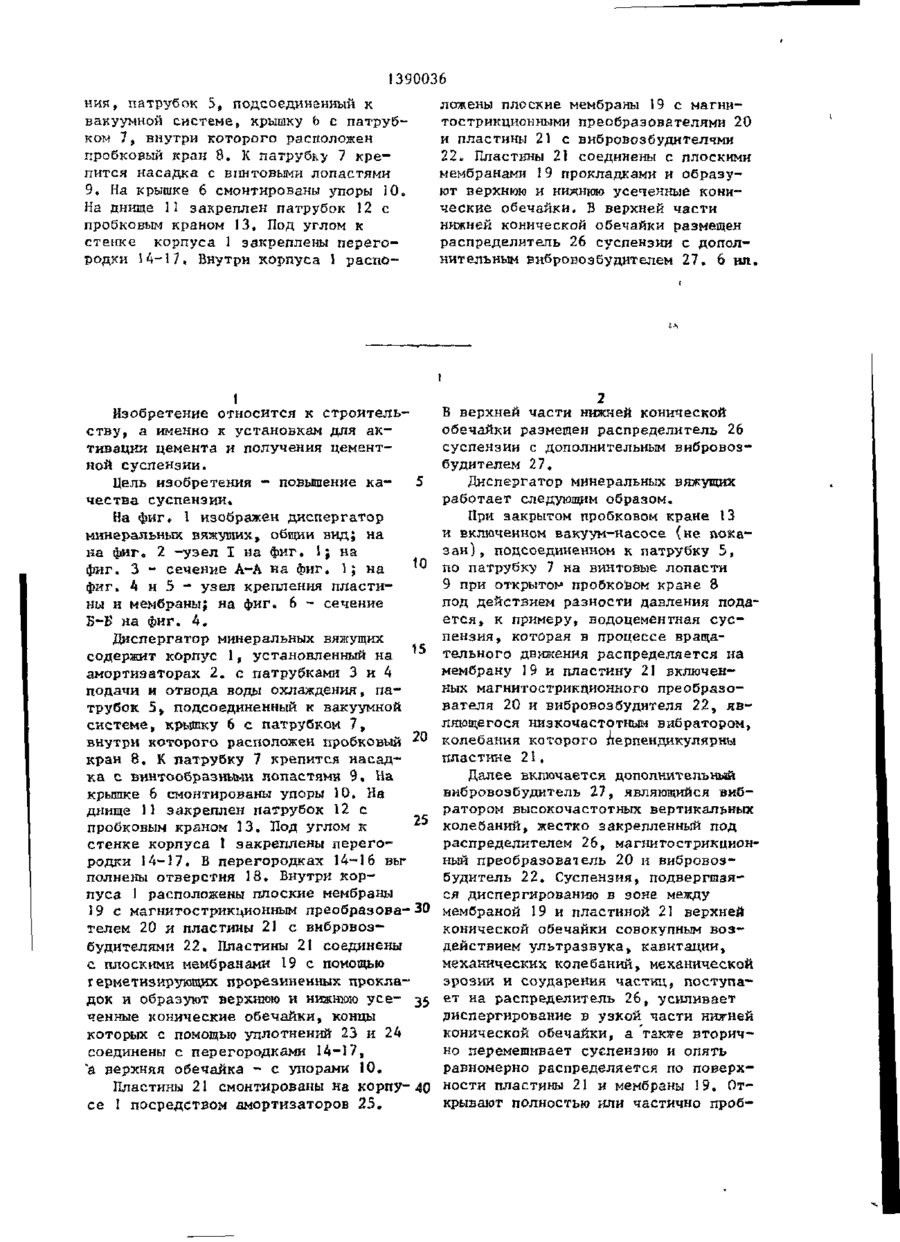

Изобретение относится к устройствам для активации цемента. Цель изобретения - повышение качества суспензии. Диспергатор минеральных вяжущих содержит корпус 1, установленный на амортизаторах 2, с патрубками 3, 4 подачи и отвода воды охлажде '' 00 л 1 Г-Ь 390036 ния, патрубок 5, подсоединенный к вакуумной системе, крышку Ь с патрубком 7, внутри которого расположен пробковый кран 8. К патрубку 7 крепится насадка с винтовыми лопастями 9. На крышке 6 смонтированы упоры 10, На днище 11 закреплен патрубок 12 с пробковым краном 13, Под углом к стенке корпуса 1 закреплены перегородки 14-17, Внутри корпуса 1 распо ложены плоские мембраны 19 с магнитострикционными преобразователями 20 и пластины 21 с вибровозбуднтелчми 22» Пластины 21 соединены с плоскими мембранами 19 прокладками и образуют верхнюю и нижнюю усеченные конические обечайки, В верхней части нижней конической обечайки размещен распределитель 26 суспензии с дополнительным вибровозбудителем 27, 6 ил, 1 Изобретение относится к строительству, а именно к установкам для активации цемента и получения цементной суспензии. Цель изобретения - повышение качества суспензии. На фиг, 1 изображен диспергатор минеральных вяжущих, общий вид; на на фиг. 2 -узел I на фиг. 1; на 10 фиг. 3 - сечение А-А на фиг. 1; на фиг. А и 5 - узел крепления пластины и мембраны; на фиг. 6 - сечение Б-Б на фиг. 4, Диспергатор минеральных вяжущих 15 содержит корпус 1, установленный на амортизаторах 2. с патрубками 3 и 4 подачи и отвода воды охлаждения, патрубок 5> подсоединенный к вакуумной системе, крышку 6 с патрубком 7, внутри которого расположен пробковый 20 кран 8. К патрубку 7 крепится насадка с винтообразными лопастями 9. На крышке 6 смонтированы упоры 10, На днище 11 закреплен патрубок 12 с 25 пробковым краном "і3. Иод углом к стенке корпуса 1 закреплены перегородки 14-17. В перегородках 14-16 в ы полнены отверстия 18. Внутри корпуса 1 расположены плоские мембраны 19 с магнитострикционным преобразова- 30 телем 20 и пластины 21 с вибровозбудителями 22. Пластины 21 соединены с плоскими мембранами 19 с помощью терметизирующих прорезиненных прокладок и образуют верхнюю и нижнюю усе- 35 ченные конические обечайки, концы которых с помощью уплотнений 23 и 24 соединены с перегородками 14-17, ' верхняя обечайка - с упорами 10. а Пластины 21 смонтированы на корпусе I посредством амортизаторов 25. 8 верхней части нижней конической обечайки размещен распределитель 26 суспензии с дополнительным вибровозбудителем 27. Диспергатор минеральных вяжущих работает следующим образом. При закрытом пробковом кране 13 и включенном вакуум-насосе (не показан), подсоединенном к патрубку 5, по патрубку 7 на винтовые лопасти 9 при открытом пробковом кране 8 под действием разности давления подз~ ется, к примеру, водоцементная суспензия, которая в процессе вращательного движения распределяется на мембрану 19 и пластину 21 включенных магнитострикционного преобразователя 20 и вибровозбудителя 22, являющегося низкочастотным вибратором, колебания которого перпендикулярны пластине 2I. Далее включается дополнительный вибровозбудитель 27, являющийся вибратором высокочастотных вертикальных колебаний, жестко закрепленный под распределителем 26, магнитострикцнонный преобразователь 20 и вибровозбудитель 22. Суспензия, подвергшаяся диспергированию в зоне между мембраной 19 и пластиной 21 верхней конической обечайки совокупным воздействием ультразвука, кавитации, механических колебаний, механической эрозии и соударения частиц, поступает на распределитель 26, усиливает диспергирование в узкой части нижней конической обечайки, а также вторично перемешивает суспензию и опять равномерно распределяется по поверхности пластины 21 и мембраны 19. Открывают полностью или частично проб 1390036 ковый кран 13 и по патрубку 12 удаюга.и й с я тем, что, с целью повыляют суспензию, прошедшую диспергишения качества суспензии, он снабжен рование. При непрерывном процессе соединенной с патрубком подачи сусдиспергирования пробковые краны 8 пензии насадкой с винтообразными лои 13 служат регуляторами подачи и пастями, вибровозбудителями колебаудаления суспензии. По окончании раний с пластинами, размещенными в секботы дислергатор промывается водой, циях, распределителем суспензии с после чего выключается вакуумная дополнительным вибровозбудителем косистема, магнитострикционные преоблебаний, расположенным под перегород(0 разователи 20, вибровозбудители 22 кой первой секции, причем в каждой и 27. секции вибровозбудитель колебаний расположен симметрично преобразователю относительно продольной оси Ф о р м у л а и з о б р е т е н и я корпуса, при этом пластины соединены Диспергатор минеральных вяжущих, 15 с мембранами посредством уплотнений содержащий корпус с перегородками по с образованием усеченной конической высоте, образующими секции, крышку обечайки, торцы которой посредством с патрубком подачи суспензии?днище с уплотнений соединены с перегородкаамортизаторами, магнитострикционные ми корпуса» а верхний торец обечайки преобразователи с мембранами, распо20 первой секции через уплотнение соедиложенные в секциях, системы охлажденен с крышкой. ния и вакуумирования, о т л и ч а /1-А Жестко соединена С 13 Герметизирую ш,оя прорезиненная прокладка Фиг. 2 Фм&З 13 9003 6 Редактор М,Бланар Составитель Т.Мачнхина Техред А.Кравчук Корректор ЛЧПилипенко Заказ 1620/18 . Тираж 528 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб е , д. 4/5 Производственно-полиграфическое предприятие, г е Ужгород, ул. Проектная, А
