Установка для активації цементної суспензії

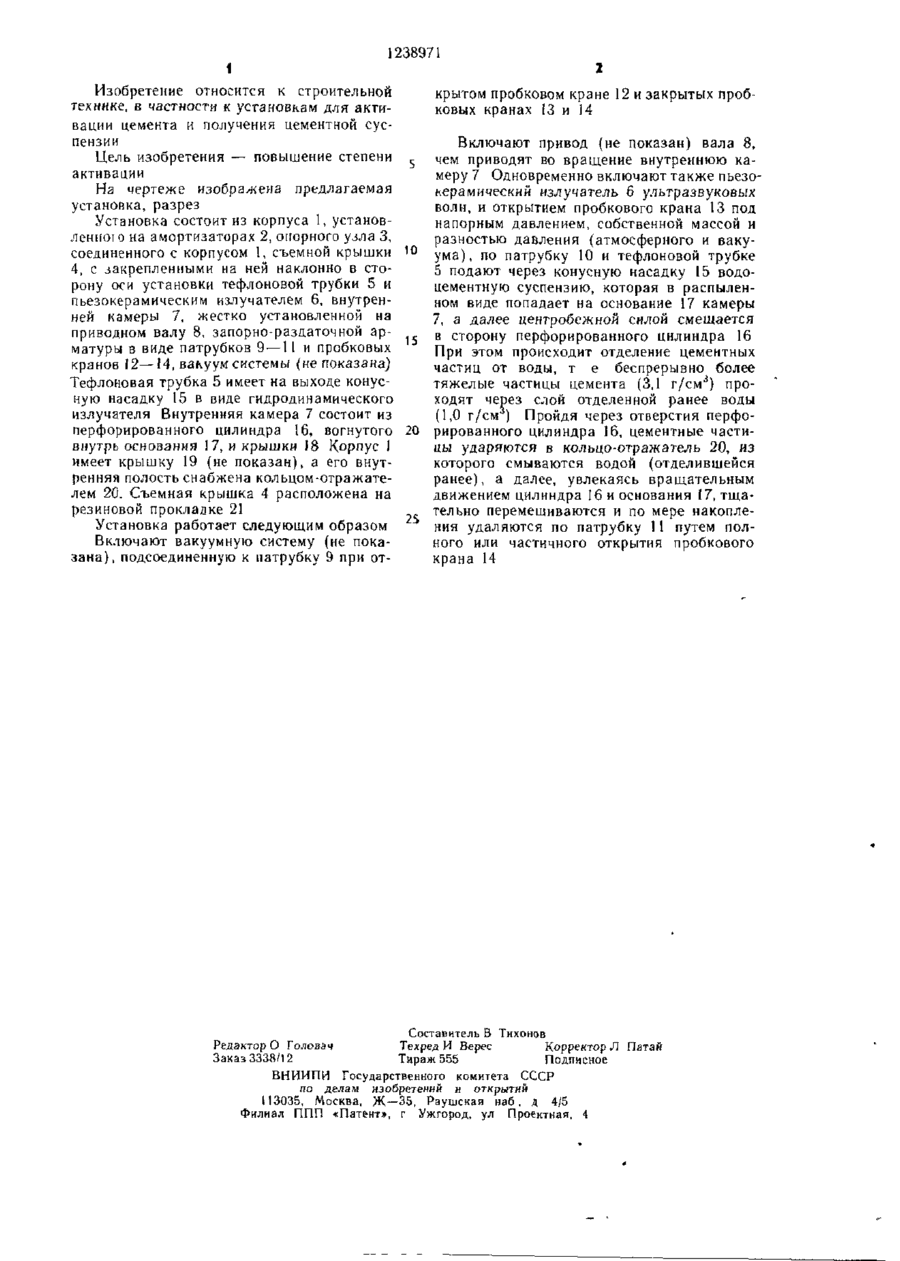

УСТАНОВКА ДЛЯ АКТИВАЦИИ ЦЕМЕНТНОЙ СУСПЕНЗИИ, содержащая герметичный корпус, установленный на амйр тизаторах, пьезокерамический излучатель, закрепленный на тефлоновой трубке, в нут реннюю камеру с перфорированной стенкой, запорно-раздаточную арматуру, вакуум-систему, отличающаяся тем, что, с целью повышения степени активации, камера выполнена цилиндрической с основанием, вогнутым внутрь, установлена на приводном валу и имеет крышку, пьезокера ми чески й излу чатель установлен с наклоном в сторону оси установки и имеет на выходе конусную насадку, а основание корпуса повторяет конфигурацию основания камеры to ся 00 со 1238971 Изобретение относится к строительной технике, в частности к установкам для активации цемента и получения цементной суспензии Цель изобретения — повышение степени активации На чертеже изображена предлагаемая установка, разрез Установка состоит из корпуса 1, установленної о на амортизаторах 2, опорного узла 3, соединенного с корпусом 1, съемной крышки 4, с закрепленными на ней наклонно в сторону оси установки тефлоновой трубки 5 и пьезокерамическим излучателем 6, внутренней камеры 7, жестко установленной на приводном валу 8, запорно-раздаточной арматуры в виде патрубков 9 — 11 и пробковых кранов І2— 14, вакуум системы (не показана) Тефлоновая трубка 5 имеет на выходе конусную насадку 15 в виде гидродинамического излучателя Внутренняя камера 7 состоит из перфорированного цилиндра 16, вогнутого внутрь основания 17, и крышки 18 Корпус ) имеет крышку 19 (не показан), а его внутренняя полость снабжена кольцом-отражателем 20. Съемная крышка 4 расположена на резиновой прокладке 21 Установка работает следующим образом Включают вакуумную систему (не показана), подсоединенную к патрубку 9 при от крытом пробковом кране 12 и закрытых пробковых кранах 13 и 14 Включают привод (не показан) вала 8, чем приводят во вращение внутреннюю камеру 7 Одновременно включают также пьезокерамический излучатель 6 ультразвуковых волн, и открытием пробкового крана 13 под напорным давлением, собственной массой и разностью давления (атмосферного и ваку10 ума), по патрубку 10 и тефлоновой трубке 5 подают через конусную насадку 15 водоцементную суспензию, которая в распыленном виде попадает на основание 17 камеры 7, а далее центробежной силой смещается в сторону перфорированного цилиндра 16 15 При этом происходит отделение цементных частиц от воды, т е беспрерывно более тяжелые частицы цемента (3,1 г/см11} проходят через слой отделенной ранее воды (1,0 г/см ) Пройдя через отверстия перфорированного цилиндра 16, цементные части20 цы ударяются в кольцо-отражатель 20, из которого смываются водой (отделившейся ранее), а далее, увлекаясь вращательным движением цилиндра 16 и основания 17, тщательно перемешиваются и по мере накопле2S ния удаляются по патрубку 11 путем полного или частичного открытия пробкового крана 14 Составитель В Тихонов Редактор О Головзч Техред И Верес Корректор Л Патай Заказ 3338/1 2 Тираж 555 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
