Патронний фільтр для рідини

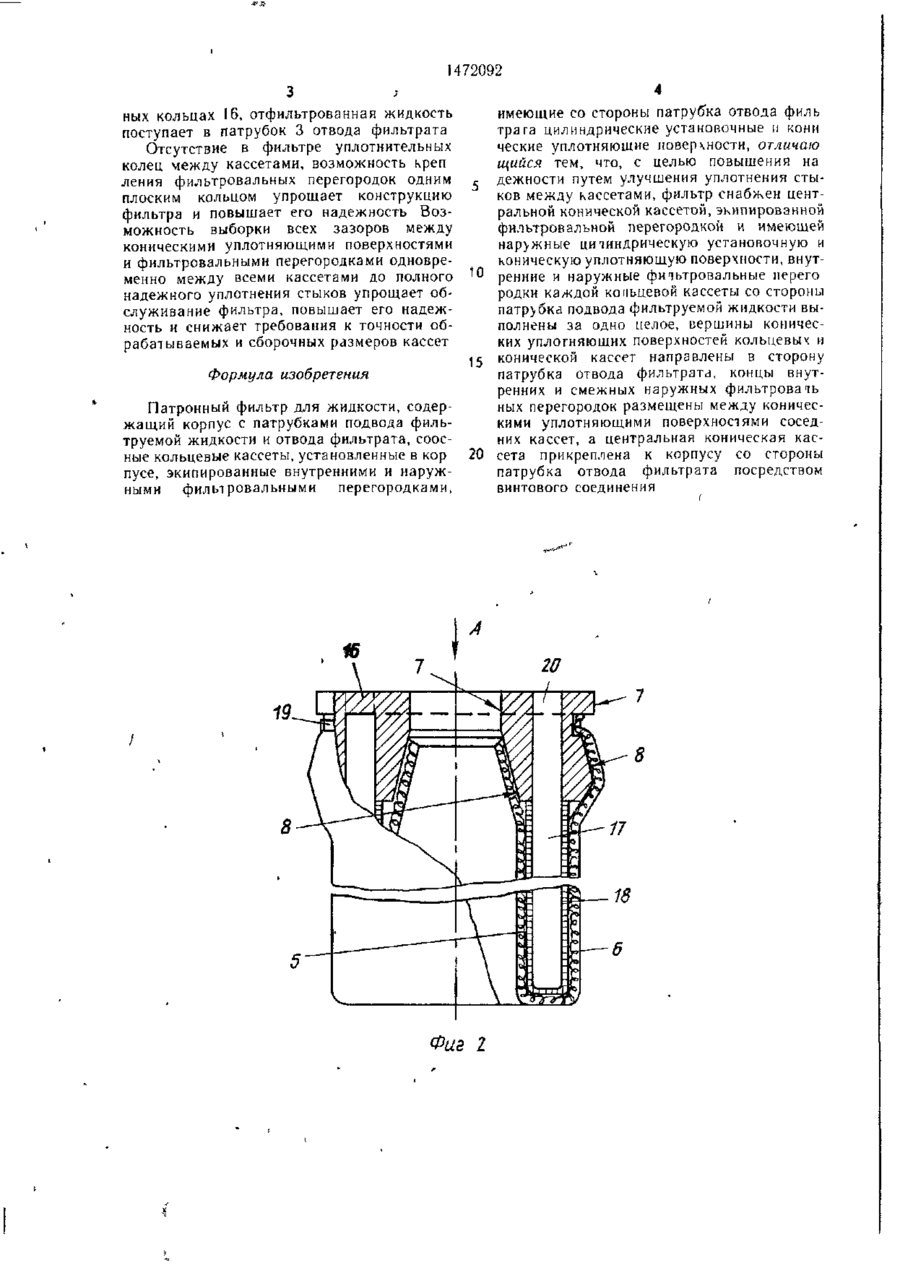

Изобретение может быть использовано в автомобильной, химической отраслях промышленности, а также в системах охлаждения радиоэлектронной аппаратуры. Изобретение позволяет повысить надежность фильтра путем улучшения уплотнения стыков между его кассетами. Фильтр содержит кор 15 7 (риг/ 472092 1 родки 5 и 6 выполнены за одно целое со стороны патрубка 2 подвода фильтруемой жидкости Установку кассет производят последовательно, начиная с кассеты большего диаметра и заканчивая центральной кассетой 9, которую прикрепляют винтом J3 к крышке корпуса І В процессе монтажа касеты самоустана вливаются и самоуплотняются по поверхностям 7, 15, 8 и 14, одновременно происходит обтяжка н крепление не закрепленного края внутренней фильтро вальной перегородки 5 3 ил п\с 1 с патрубками 2 и 3 поавода фильтруемой жидкости и отвоча фильтрата Кольцевые кассеты 4 и центральная кассета 9 установлены в корпусе и имеют цилиндрические установочные и конические уплотьяющие поверхности 7, 15, и 8, 14, соответственно Вершины конических уплотняю ших поверхностей 7 и 15 направлены в сто рону патрубка 3 отвода фильтрата Кольцевые кассеты 4 и центральная кассета 9 экипированы фильтровальными перегородками 5, б и 10 Фильтровальные перего 1 Изобретение от носится к очистке жидкостей от твердых механических загрязнений и может быть использовано в автомо бильной, химической и друїих отраслях промышленности, а также в системах охлаждения радиоэлектронной аппаратуры Цель изобретения — повышение надежности филыра путем улучшения уплотнения стыков между кассетами На фиг 1 изображен фильтр, общий вид, на фиг 2 — цилиндрическая кассета, об щий вид, на фиг 3 — вид А на фиг 2 Патронный фипьтр для жидкости содержит корпус 1 с патрубками 2 и 3 подво да фильтруемой жидкости и отвода фильтрата соответственно Соосные кольцевые кассе ты 4 установлены в корпусе 1, экипированы внутренними и наружными фильтровальными перегородками 5 и 6 и имеют со стороны патрубка 3 отвода фильтрата ци тиндрические установочные поверхности 7 и конические уплотняющие поверхности 8 Фильтр снабжен центральной конической Kdi сетой 9, экипированной фильтровальной перегородкой 10 и имеющей наружные ци линдрическую установочную и коническую уппотняющ>ю поверхности 11 и 12 Внут ренние и наружные фильтровальные пере юродки 5 и Ь каждой котьцевой кассеты 4 со стороны патрубка 2 выполнены іа одно це юе с образованием в продольном сечении V об разной формы Вершины конических уплотняющих поверхностей 8 и 12 направлены з сторону патрубка 3 Концы внутренних л наружных фильтровальных перегородок соседние кассет размещены межцу их \пютняющими коническими поверхностями Центральная кассета 9 прикрегмена к кор nycv со стороны патрубка 3 і оеретл івті вищ« ї ї В крышке корпуса 1 выт о і гчіа \п'ю,няющ4Я ионическая пот ]> мн гь іі и установочная цилиндрическая иомеочюсть г 1 >, взаимодействующие с сооіж к ппющнми поверхностями первой кольцевой кассеты 5 10 15 ,^ 25 30 3 5 Каждая кольцевая кассета 4 включает в себя фигурное кольцо 16 с жестко закрепленной на нем гофрированной вставкой 17 и сеткой 18 Фильтровальная перегородка 6 крепится снаружи плоским кольцом 19 В процессе сборки фильтра кольцевую кассету 4 наибольшего диаметра вводят в крышку корпуса 1 до посадки поверхности 7 на поверхность 15 крышки, предотвращающей радиальное смещение кассеты 4, но не препятствующей ее осевому смещению В дальнейшем кассету 4 перемещают вниз до полного сжатия фильтровальной перегородки 6 между коническими поверхностями кассеты и крышки, обеспечивая надежную герметизацию стыка При установке еле дующей кассеты 4 взаимодействие фильтровальных перегородок соседних кассет обеспечивает обтяжку, самоуплотнение и крепче ниє незакрепленной ранее внутренней филь тровальной перегородки 5, уже установленной на крышке внешней кассеты Аналогич но самоустанавливаются и взаимоуплотняются остальные кассеты Фиксацию всех кассет производят креплением центральной кассеты 9 винтом 13 к крышке корпуса 1, причем в процессе завинчивания выбираются все зазоры между коническими уплотняющими поверхностями 8, 12 и 14 всех кассет Для прохода очищенной жидкости в фигурном кольце 16 выполнены отверстия 20, сообщающиеся с канапами, образованными гофрированными вставками 17 Фитьтр работает следующим образом Неотфильгрованная жидкость поступает через патрубок 2 в пространство межд\ соосно установленными кассетами, под давтением проходит через фильтровальные пере юродки 5, 6 и 10, сетки 18 и по каналам образованным гофрированными вставками 17, через отверстия 20, выполненные в фигур 1472092 ных кольцах 16, отфильтрованная жидкость поступает в патрубок 3 отвода фильтрата Отсутствие в фильтре уплотнительных колец между кассетами, возможность креп ления фильтровальных перегородок одним плоским кольцом упрощает конструкцию фильтра и повышает его надежность Возможность выборки всех зазоров между коническими уплотняющими поверхностями и фильтровальными перегородками одновре менно между всеми кассетами до полного надежного уплотнения стыков упрощает обслуживание фильтра, повышает его надежность и снижает требования к точности обрабатываемых и сборочных размеров кассет Формула изобретения Патронный фильтр для жидкости, содержащий корпус с патрубками подвода фильтруемой жидкости и отвода фильтрата, соосные кольцевые кассеты, установленные в кор пусе, экипированные внутренними и наружными фильтровальными перегородками, имеющие со стороны патрубка отвода филь трага цилиндрические установочные и кони ческие уплотняющие поверхности, отличаю щийся тем, что, с целью повышения на дежности путем улучшения уплотнения стыков между кассетами, фильтр снабжен центральной конической кассетой, экипированной фильтровальной перегородкой и имеющей наружные цитиндрическую установочную и коническую уплотняющую поверхности, внут^0 ренние и наружные фитьтровальные перего родки каждой кольцевой кассеты со стороны патрубка подвода фильтруемой жидкости выполнены за одно целое, вершины конических уплотняющих поверхностей кольцевых и 15 конической кассет направлены в сторону патрубка отвода фильтрата, концы внутренних и смежных наружных фильтровать ных перегородок размещены между коническими уплотняющими поверхностями соседних кассет, а центральная коническая кас20 сета прикреплена к корпусу со стороны патрубка отвода фильтрата посредством винтового соединения І6 Фиг 2 1472092 Вид 20 Фаг.З Ре ыктпр \\ 14 і 0/7 Составитесь Т ВИШНЯКОВІ Техред И В і1 рее Корректор М Л\нкиічищинец Гирал- ^'і'і ! Іодииіное ВНИИ ПИ I
