Фільтр для очищування рідини

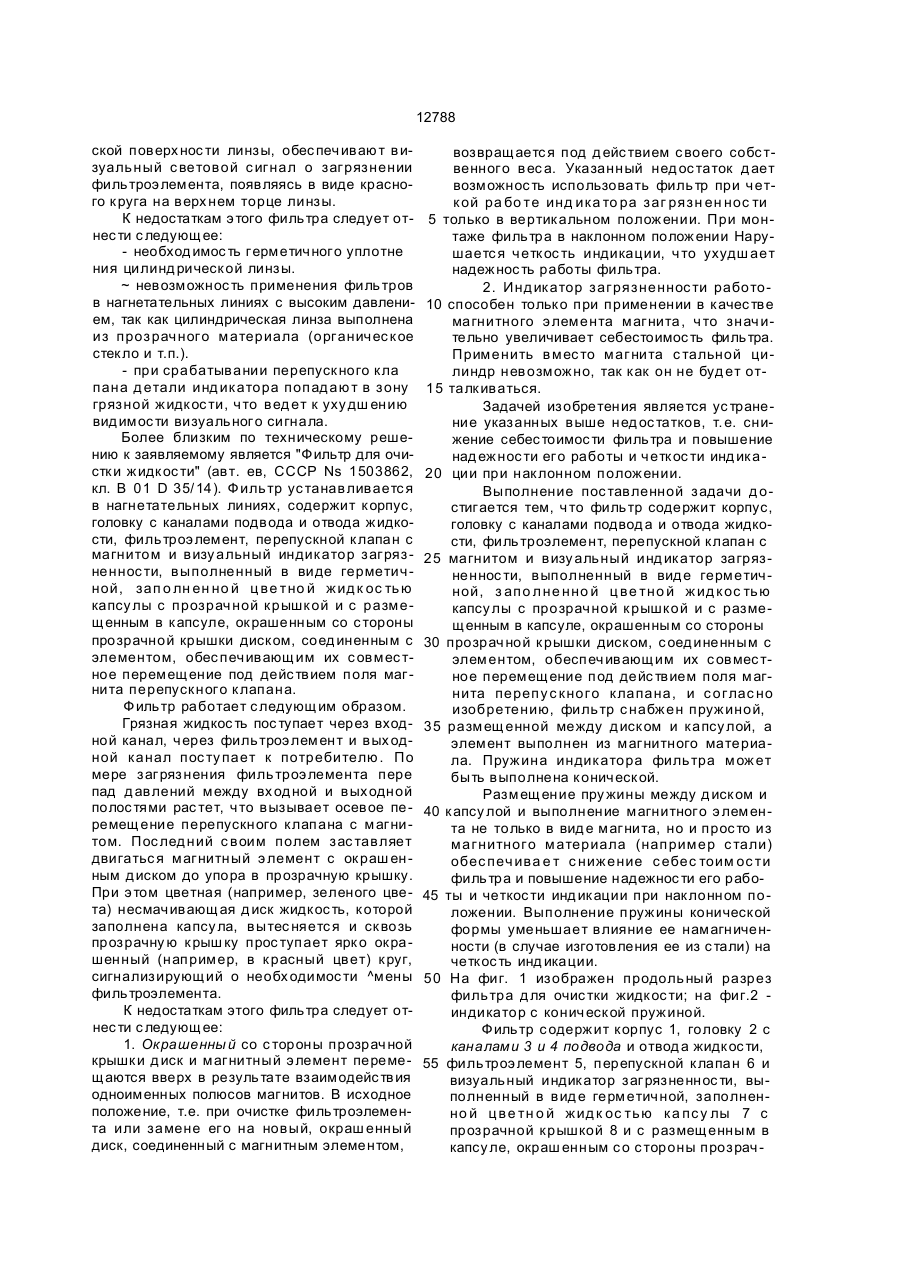

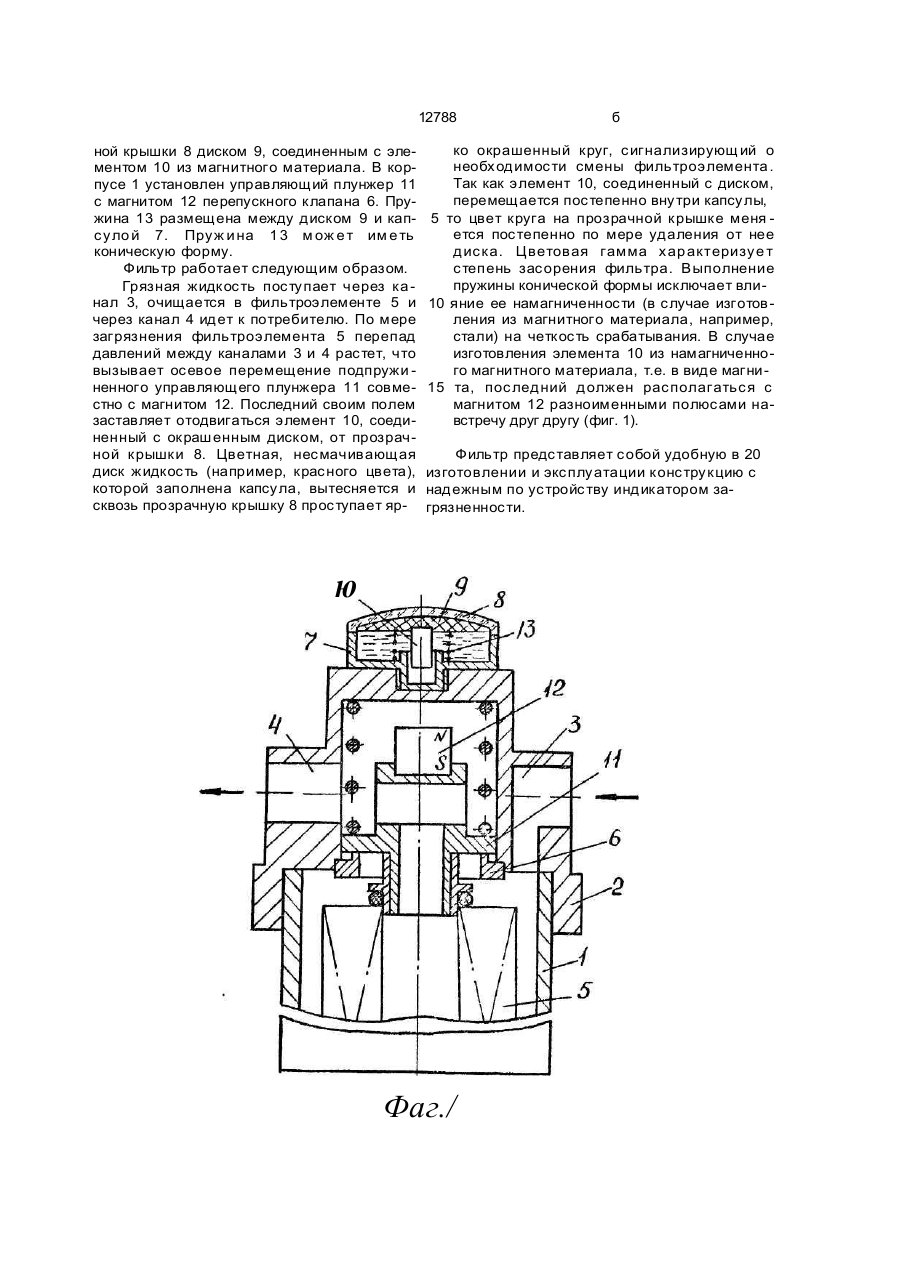

1. Фильтр для очистки жидкости, содержащий корпус, головку с каналами подвода и отвода жидкости, фильтроэлемент, перепускной клапан с магнитом и визуальный индикатор загрязненности, выполненный в виде герметичной, заполненной цветной жидкостью капсулы с прозрачной крышкой и с размещенными в капсуле, окрашенным со стороны прозрачной крышки диском, соединенным с элементом, обеспечивающим их совместное перемещение под действием поля магнита перепускного клапана, отлич а ю щ и й с я тем, что фильтр снабжен пружиной, размещенной между диском и капсулой, а элемент выполнен из магнитного материала. 2. Фильтр поп.1, о т л и ч а ю щ и й с я тем, что пружина выполнена конической С > ю Изобретение относится к фильтрации, в частности, к фильтрам для очистки жидкости и может быть использовано в гидравлических и смазочных системах станков, прессов, тракторов, автомобилей и других машин. Известен фильтр для очистки жидкости (авт ев СССР № 1005837, кл В 01 D 35/14). Фильтр устанавливается в нагнетательных линиях, содержит корпус, головку с каналами для подвода и отвода жидкости, фильтрующий элемент, перепускной клапан и визуальный индикатор загрязненности, выполненный в виде цилиндрической линзы, установленной герметично в крышке, и подвижного экрана, соосно установленного под линзой и соединенного при помощи упругого элемента с перепускным клапаном Подвижной экран выполнен в виде цилинд рической чашки, внутренняя поверхность которой окрашена Фильтр работает следующим образом. Неочищенная жидкость поступает во входную полость фильтра, очищается на штоке фильтроэлемента и через выходную полость идет к потребителю По мере загрязнения фильтроэлемента перепад давлений между входной и выходной полостями возрастает, что при определенных условиях приводит к открыванию перепускного клапана. Перемещение перепускного клапана вверх обеспечивает перемещение экрана до соприкосновения с линзой При этом световые лучи, попадая через линзу на окрашенную в ярко-красный цвет поверхность экрана, отражаются от нее и, претерпевая полное внутреннее отражение от кониче 00 00 о 12788 ской поверх нос ти линзы, обес печ ивают визуальный с ветовой с игнал о загрязнении фильтроэ лемента, появляясь в виде красного круга на верх нем торце линзы. К недостаткам э того фильтра следует отнес ти с ледующее: - необход имос ть герметичного уплотне ния цилинд рической линзы. ~ невозможнос ть применения фильтров в нагнетательных линиях с высоким давлением, так как цилиндрическая линза выполнена из прозрачного материала (органичес кое стекло и т.п.). - при срабатывании перепускного кла пана д етали инд икатора попад ают в зону грязной жидкос ти, что вед ет к уху дш ению вид имос ти визуальног о сигнала. Более близким по техническому решению к заявляемому является "Фильтр для очистки жидкос ти" (авт. ев, СССР Ns 1503862, кл. В 01 D 35/ 14). Фильтр ус танавливаетс я в нагнетательных линиях, содержит корпус, головку с каналами подвода и отвода жидкости, фильтроэ лемент, перепускной клапан с магнитом и визу альный индикатор загряз неннос ти, выполненный в виде герметичной, зап о лн ен но й ц ве тно й жид к ос тью капсу лы с прозрачной крышкой и с размещенным в капсуле, окрашенным со с тороны прозрачной крышки диском, соед иненным с элементом, обес печивающим их с овмес тное перемещение под дейс твием поля маг нита перепускного клапана. Фильтр работает с ледующим образом. Грязная жидкос ть пос тупает через входной канал, через фильтроэ лемент и вых одной канал пос ту пает к потребителю . По мере загрязнения фильтроэ лемента пере пад д авлений между вх од ной и вых одной полос тями рас тет, что вызывает осевое перемещение перепускного клапана с магнитом. Пос лед ний с воим полем зас тавляет двигатьс я магнитный э лемент с окраш енным д иском до упора в прозрачную крышку. При э том цветная (например, зеленого цвета) несмачивающая д иск жидкос ть, которой заполнена капсу ла, вытес няетс я и сквозь прозрачну ю крыш ку прос тупает ярк о окрашенный (например, в красный цвет) круг, сигнализирующий о необх одимос ти ^мены фильтроэлемента. К недостаткам этого фильтра следует отнес ти с ледующее: 1. Окрашенны й со с тороны прозрачной крышки д иск и магнитный э лемент перемещаются вверх в результате взаимодейс твия одноименных полюсов магнитов. В исходное положение, т.е. при очистке фильтроэлемента или замене его на новый, окраш енный диск, соединенный с магнитным элементом, возвращаетс я под д ейс твием с воего собс твенного вес а. Указанный нед ос таток д ает возможнос ть использовать фильтр при четкой ра бо те инд ика то ра заг рязн ен нос ти 5 только в вертикальном положении. При монтаже фильтра в наклонном положении Нарушаетс я четкос ть индикации, что ухудш ает надежнос ть работы фильтра. 2. Инд икатор загрязненнос ти работо10 способен только при применении в качес тве магнитного э лемента магнита, что значительно увеличивает себестоимос ть фильтра. Применить вмес то магнита с тальной цилиндр невозможно, так как он не буд ет от15 талкиваться. Задачей изобретения является ус транение указанных выше нед ос татков, т. е. снижение себес тоимос ти фильтра и повышение над еж нос ти его работы и четкос ти инд ика20 ции при наклонном положении. Выполнение пос тавленной задачи д остигается тем, что фильтр содержит корпус, головку с каналами подвод а и отвода жидкости, фильтроэлемент, перепускной клапан с 25 магнитом и визу альный инд икатор загрязненнос ти, выполненный в вид е герметич ной, з апо л не нно й ц ве тно й ж ид к ос тью капсу лы с прозрачной крышкой и с размещенным в капсуле, окрашенным со стороны 30 прозрачной крышки диском, с оед иненным с элементом, обеспечивающим их с овмес тное перемещение под дейс твием поля магнита перепу с кного клапана, и с оглас но изобретению, фильтр с набжен пружиной, 35 размещенной между д иском и капсу лой, а элемент выполнен из магнитного материала. Пружина индикатора фильтра может быть выполнена конической. Размещение пру жины между д иском и 40 капсу лой и выполнение магнитного э лемента не только в вид е магнита, но и прос то из магнитног о материала (например с тали) обес печ ива е т с ниж ение с ебес тоим ос ти фильтра и повышение надежнос ти его рабо45 ты и четкос ти инд икации при нак лонном положении. Выполнение пружины конической формы уменьшает влияние ее намагниченности (в случае изготовления ее из с тали) на четкос ть инд икации. 50 На фиг. 1 изображен продольный разрез фильтра д ля очис тки жидкос ти; на фиг.2 индикатор с конической пружиной. Фильтр с одержит корпус 1, головку 2 с каналами 3 и 4 подвода и отвод а жидкос ти, 55 фильтроэ лемент 5, перепускной клапан 6 и визуальный индикатор загрязненнос ти, выполненный в вид е герметичной, заполненно й ц ве тн о й ж ид к ос тью к а пс у лы 7 с прозрачной крышкой 8 и с размещенным в капсу ле, окраш енным с о с тороны прозрач 12788 ной крышки 8 диском 9, соединенным с элементом 10 из магнитного материала. В корпусе 1 установлен управляющий плунжер 11 с магнитом 12 перепускного клапана 6. Пружина 13 размещена между диском 9 и капсуло й 7. Пруж и на 1 3 м ож е т им е ть коническую форму. Фильтр работает следующим образом. Грязная жидкость поступает через канал 3, очищается в фильтроэлементе 5 и через канал 4 идет к потребителю. По мере загрязнения фильтроэлемента 5 перепад давлений между каналами 3 и 4 растет, что вызывает осевое перемещение подпружи ненного управляющего плунжера 11 совместно с магнитом 12. Последний своим полем заставляет отодвигаться элемент 10, соединенный с окрашенным диском, от прозрачной крышки 8. Цветная, несмачивающая диск жидкость (например, красного цвета), которой заполнена капсула, вытесняется и сквозь прозрачную крышку 8 проступает яр б ко окрашенный круг, сигнализирующ ий о необходимости смены фильтроэлемента. Так как элемент 10, соединенный с диском, перемещается постепенно внутри капсулы, 5 то цвет круга на прозрачной крышке меня ется постепенно по мере удаления от нее диска. Цветовая гамма хар актеризуе т степень засорения фильтра. Выполнение пружины конической формы исключает вли10 яние ее намагниченности (в случае изготов ления из магнитного материала, например, стали) на четкость срабатывания. В случае изготовления элемента 10 из намагниченного магнитного материала, т.е. в виде магни15 та, пос ледний должен располагаться с магнитом 12 разноименными полюсами навстречу друг другу (фиг. 1). Фильтр представляет собой удобную в 20 изготовлении и эксплуатации конструкцию с надежным по устройству индикатором загрязненности. ю Фаг./ 12788 Фи2 Л Упорядник Замовлення 4083 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
