Патронний фільтр для рідини
Номер патенту: 6377
Опубліковано: 29.12.1994
Автори: Кацнельсон Ігор Натанович, Ткач Петро Іванович, Васильєв Сергій Валер'янович, Роговський Анатолій Антонович
Формула / Реферат

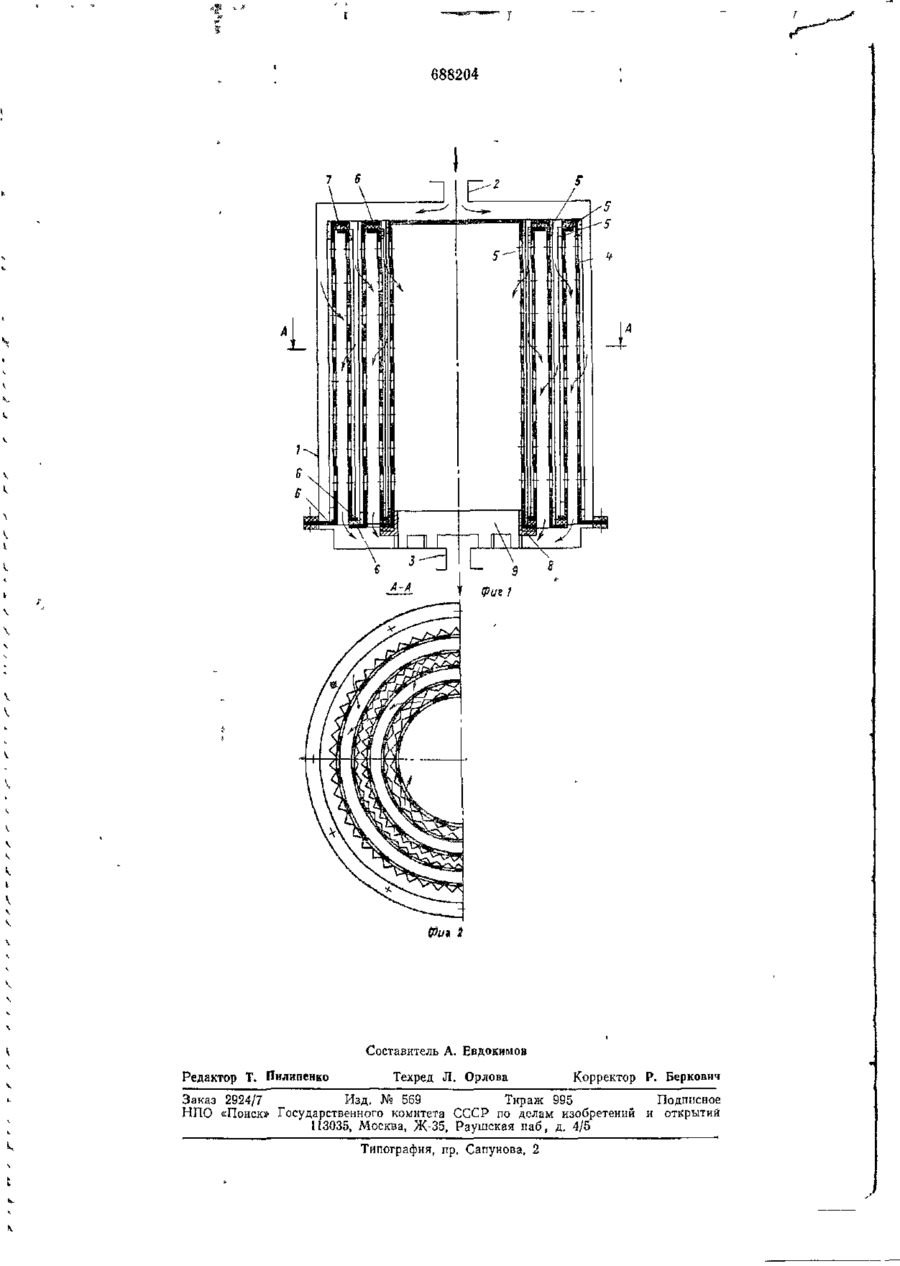

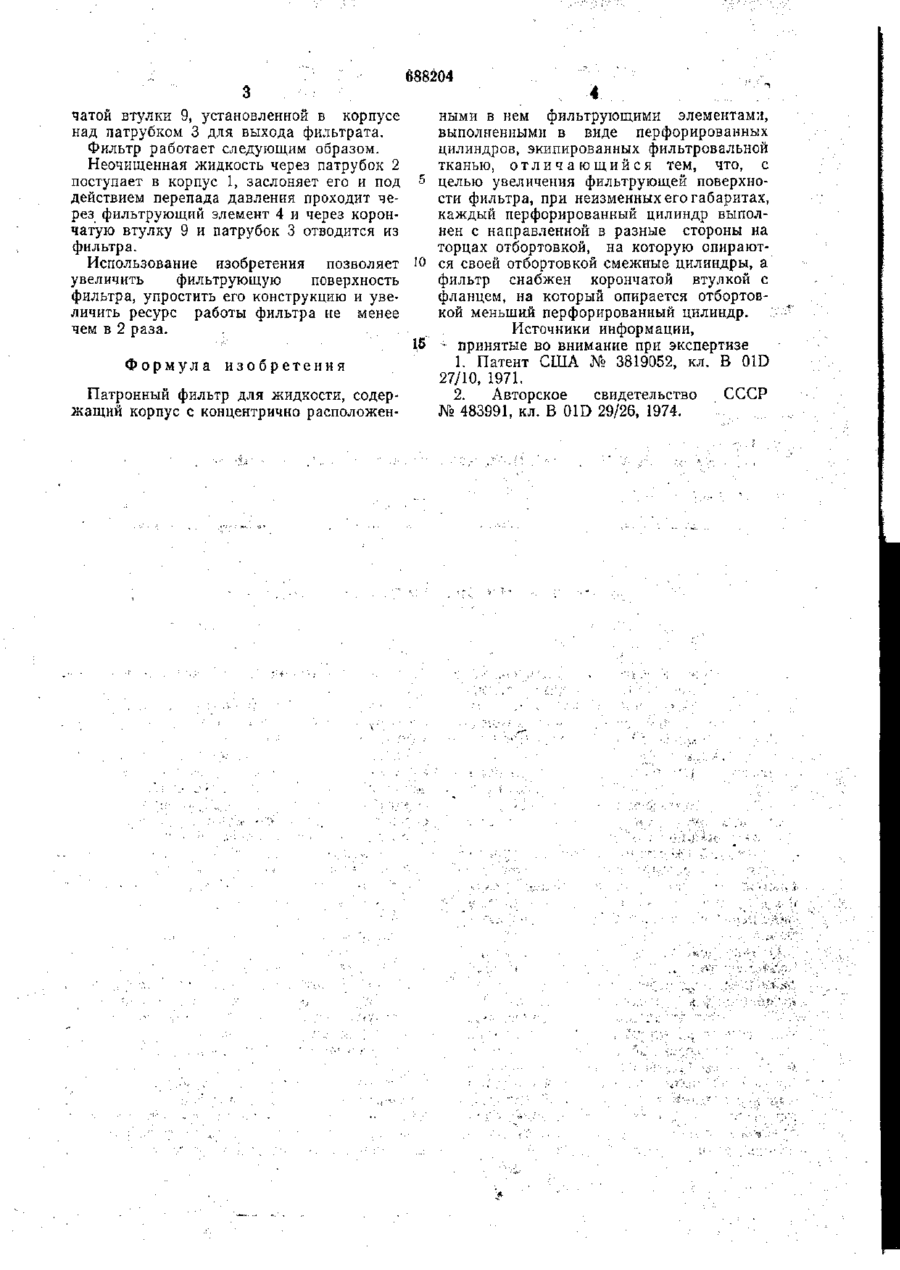

Патронный фильтр для жидкости, содержащий корпус с концентрично расположенными в нем фильтрующими элементами, выполненными в виде перфорированных цилиндров, экипированных фильтровальной тканью, отличающийся тем, что, с целью увеличения фильтрующей поверхности фильтра, при неизменных его габаритах, каждый перфорированный цилиндр выполнен с направленной в разные стороны на торцах отбортовкой, на которую опираются своей отбортовкой смежные цилиндры, а фильтр снабжен корончатой втулкой с фланцем, на который опирается отбортовкой меньший перфорированный цилиндр.
Текст
(и) Союз Советских Социалистических 6 Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 18.04.78 (21) 2606275/23-26 с присоединением заявки № — Государственный комитет СССР по делам изобретений и открытий (23) Приоритет (51) М. К л 2 В 01D 29/26 В 01D 27/00 — (43) Опубликовано 30.09.79. Бюллетень № 36 (53) УДК 66.067.334 (088.8) (45) Дата опубликования описания 30.09.79 (72) Авторы изобретения А. А. Роговский, И. Н. Кацнельсон, С. В. Васильев и П. И. Ткач (71) Заявитель — (54) ПАТРОННЫЙ ФИЛЬТР ДЛЯ ЖИДКОСТИ 1 Изобретение относится к области фильтрования, а именно к жидкостным патронным фильтрам, предназначенным для очистки жидкости в авиационной, автомобильной, химической и других отраслях промышленности. Известен патронный фильтр, содержащий корпус и расположенные в нем концентрически два фильтрующих элемента [1]. Недостатком фильтра является малая фильтрующая поверхность. Указанный недостаток частично устранен в патронном фильтре, в котором в корпусе размещены концентрично более двух фильтрующих элементов, выполненных в виде перфорированных цилиндров, экипированных фильтровальной тканью. Однако недостатком известного фильтра является то, что перфорация цилиндров размещена под перегородками, размещенными на их внутренних поверхностях. Это не позволяет устанавливать значительное количество фильтрующих элементов, так как растет осевой габарит фильтра при одновременном уменьшении высоты смежных внутренних цилиндров. Кроме того, по этой причине каждый концентрический фильтрующий элемент может работать только наружной стороной, уменьшая эффективность использования объема вертикального кор Ш 15 Ж 25 30 пуса для увеличения фильтрующей поверхности. Целью изобретения является увеличение фильтрующей поверхности фильтра при неизменных его габаритах. Указанная цель достигается тем, что каждый перфорированный цилиндр выполнен с направленной в разные стороны на торцах отбортовкой, на которую опираются своей отбортовкой смежные цилиндры, а фильтр снабжен корончатой втулкой с фланцем, на который опирается отбортовкой меньший перфорированный цилиндр. На фиг. 1 изображен предлагаемый фильтр, общий вид; на фиг. 2 — разрез А—А на фиг. 1. Фильтр состоит из корпуса 1 с патрубком 2 входа неочищенной жидкости и патрубком 3 выхода фильтра. Внутри корпуса размещен фильтрующий элемент 4, набранный из концентрически размещенных фильтрующих цилиндров 5, экипированных тканью и имеющих на торцах отбортовку 6. Каждый фильтрующий цилиндр своей отбортовкой через уплотнение 7 опирается на отбортовку смежного фильтрующего цилиндра, образуя концентрический фильтрующий элемент с развитой фильтрующей поверхностью. Самый меньший фильтрующий цилиндр опирается на фланец 8 корон 688204 Чатой втулки 9, установленной в корпусе ными в нем фильтрующими элементами, над патрубком 3 для выхода фильтрата. выполненными в виде перфорированных цилиндров, экипированных фильтровальной Фильтр работает следующим образом. тканью, о т л и ч а ю щ и й с я тем, что, с Неочищенная жидкость через патрубок 2 поступает в корпус 1, заслоняет его и под 5 целью увеличения фильтрующей поверхности фильтра, при неизменных его габаритах, действием перепада давления проходит чекаждый перфорированный цилиндр выполрез фильтрующий элемент 4 и через короннен с направленной в разные стороны на чатую втулку 9 и патрубок 3 отводится из торцах отбортовкои, на которую опираютфильтра. Использование изобретения позволяет ю ся своей отбортовкои смежные цилиндры, а фильтр снабжен корончатой втулкой с увеличить фильтрующую поверхность фланцем, на который опирается отбортовфильтра, упростить его конструкцию и увекои меньший перфорированный цилиндр. личить ресурс работы фильтра не менее чем в 2 раза. Источники информации, 15 - принятые во внимание при экспертизе 1. Патент США № 3819052, кл. В 01D Формула изобретения 27/10, 1971. Патронный фильтр для жидкости, содер2. Авторское свидетельство СССР № 483991, кл. В 01D 29/26, 1974. жащий корпус с концентрично расположен 688204 7 6 фиг І Составитель А. Евдокимов Редактор Т. Пилипенко Техред Л. Орлова Корректор Р. Беркович Заказ 2924/7 Изд, № 569 Тираж 995 Подписное НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб, д. 4/5 Типография, пр. Сапунова, 2
ДивитисяДодаткова інформація
Назва патенту англійськоюCartridge filter for liquid
Автори англійськоюRohovskyi Anatolii Antonovych, Katsnelson Ihor Natanovych, Vasyliev Serhii Valerianovych, Tkach Petro Ivanovych
Назва патенту російськоюПатронный фильтр для жидкости
Автори російськоюРоговский Анатолий Антонович, Кацнельсон Игорь Натанович, Васильев Сергей Валерьянович, Ткач Петр Иванович
МПК / Мітки
МПК: B01D 27/00, B01D 29/11
Мітки: фільтр, патронний, рідини
