Фільтр очистки рідини

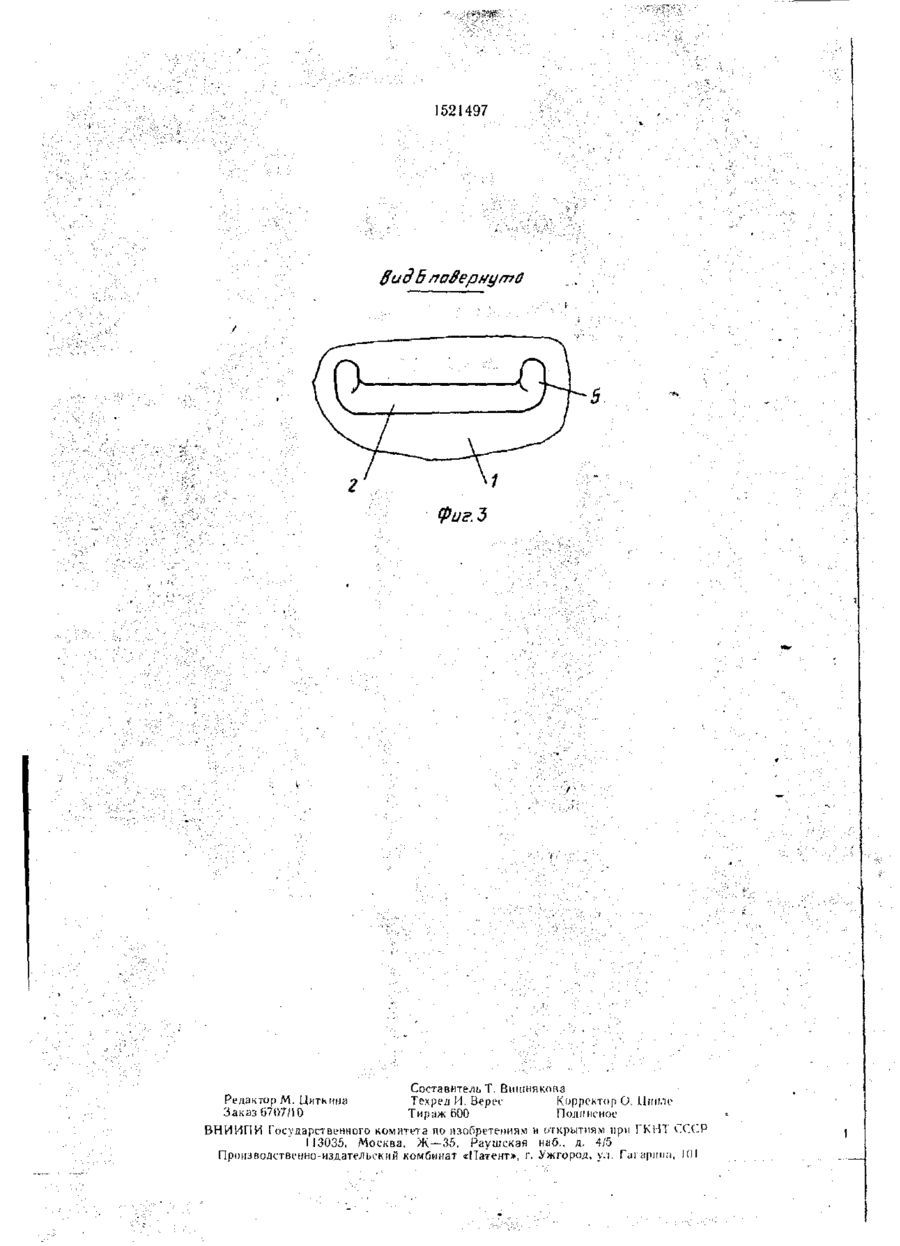

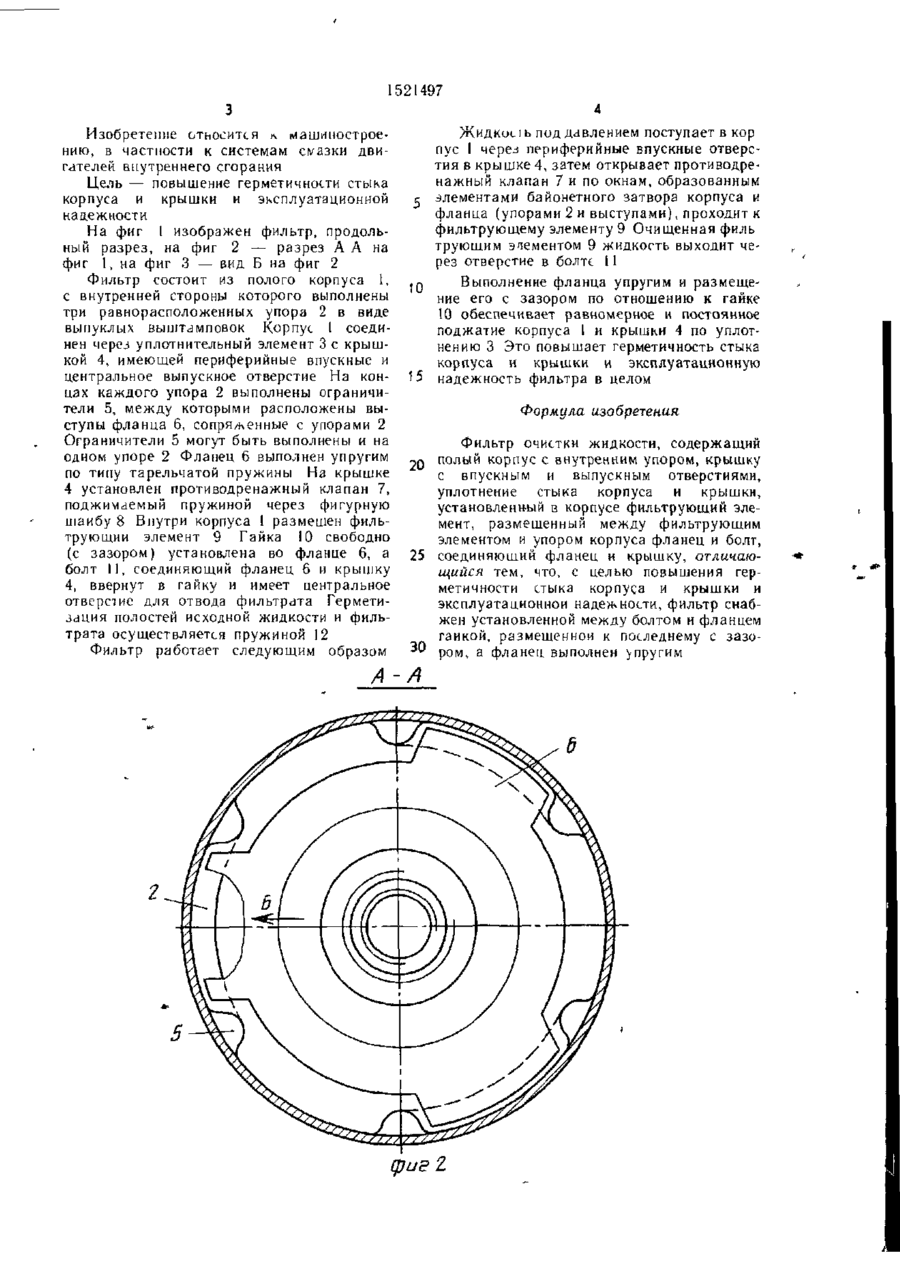

Изобретение относится к машиностроению, в частности к системам смазки двигателей внутреннего сгорания, и позволяет повысить эксплуатационную надежность фильтра за счет повышения герме тичности стыка корпуса и крышки. Фильтр содержит полый корпус і с внутренним упором 2, крышку 4 с впускным и выпускным отверстиями, уплотнение 3, фильтрующий элемент 9, упругие фланец 6. размещенный между упором 2 и фильтрующим элементом 9, болт i t , соединяющий фланец 6 и крышку 4, и гайку 10, установленную к фланцу 6 с зазором. Е процессе З сборки и so время работы фильтра фланец 6 за счет зазора между ним и гайкой самоустанавливается, равномерно и с постоянным усилием сжимая уплотнение 3. Величина усилия от величины предварительной деформации фланца 6 при затяжке болта 11. 3 ил. •ГП'У ? ? ГГГ7ІТУ >,' ftf.?1** 1521497 Изобретение отиосится 1 машиностроеч нию, в частности к системам сказки двигателей внутреннего сгорания Цель — повышение герметичности стыка корпуса и крышки и эксплуатационной надежности На фиг 1 изображен фильтр, продольный разрез, на фиг 2 — разрез А А на фиг 1, на фиг 3 — вид Б на фиг 2 Фильтр состоит из полого корпуса 1, с внутренней стороны которого выполнены три равнорасположенных упора 2 в виде выпуклых выштамповок Корпус 1 соединен через уплотнительный элемент 3 с крышкой 4, имеющей периферийные впускные и центральное выпускное отверстие На концах каждого упора 2 выполнены ограничители 5, между которыми расположены выступы фланца 6, сопряженные с упорами 2 Ограничители 5 могут быть выполнены и на одном упоре 2 Фланец б выполнен упругим по типу тарельчатой пружины На крышке 4 установлен противодренажный клапан 7, поджимаемый пружиной через фигурную шайбу 8 Внутри корпуса 1 размешен фильтрующий элемент 9 Гайка 10 свободно (с зазором) установлена во фланце 6, а болт 11, соединяющий фланец 6 и крышку 4, ввернут в гайку и имеет центральное отверстие для отвода фильтрата Герметизация полостей исходной жидкости и фильтрата осуществляется пружиной 12 Фильтр работает следующим образом Жидкой ь под давлением поступает в кор пус 1 через периферийные впускные отверстия в крышке 4, затем открывает противодренажный клапан 7 и по окнам, образованным элементами байонетного затвора корпуса и фланца (упорами 2 и выступами), проходит к фильтрующему элементу 9 Очищенная филь трующим элементом 9 жидкость выходит через отверстие в болте 11 Выполнение фланца упругим и размещение его с зазором по отношению к гайке 10 обеспечивает равномерное и постоянное поджатие корпуса 1 и крышки 4 по уплотнению 3 Это повышает герметичность стыка корпуса и крышки и эксплуатационную надежность фильтра в целом Формула изобретения Фильтр очистки жидкости, содержащий полый корпус с внутренним упором, крышку 20 с впускным и выпускным отверстиями, уплотнение стыка корпуса и крышки, установленный в корпусе фильтрующий элемент, размещенный между фильтрующим элементом и упором корпуса фланец и болт, 25 соединяющий фланец и крышку, отличающийся тем, что, с целью повышения герметичности стыка корпуса и крышки и эксплуатационной надежности, фильтр снабжен установленной между болтом и фланцем гайкой, размешенной к последнему с зазо30 ром, а фланец выполнен упругим А -А 5 фиг! 1521497 вид 5 Фиг. 3 Составитель Т. Вишнякона Редактор М. Циткииа Техред И. Верес Корректор О. Цип.че Заказ 6707/10 Тираж 600 Подписное В Н И И П И Государственного комитета по изобретениям и открытиям при ГКНТ СССР I I3035, Москва, Ж —35, Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагариікі, 101
