Підшипникова опора конвертеру
Номер патенту: 16107
Опубліковано: 29.08.1997
Формула / Реферат
Подшипниковая опора конвертера, по авт. св. № 551373, отличающаяся тем, что, с целью повышения надежности, опора снабжена горизонтальными шарнирными тягами, оси которых расположены в одной плоскости, соединяющими равноплечие рычаги с корпусом, причем равноплечие рычаги расположены со стороны, противоположной конвертеру.
Текст

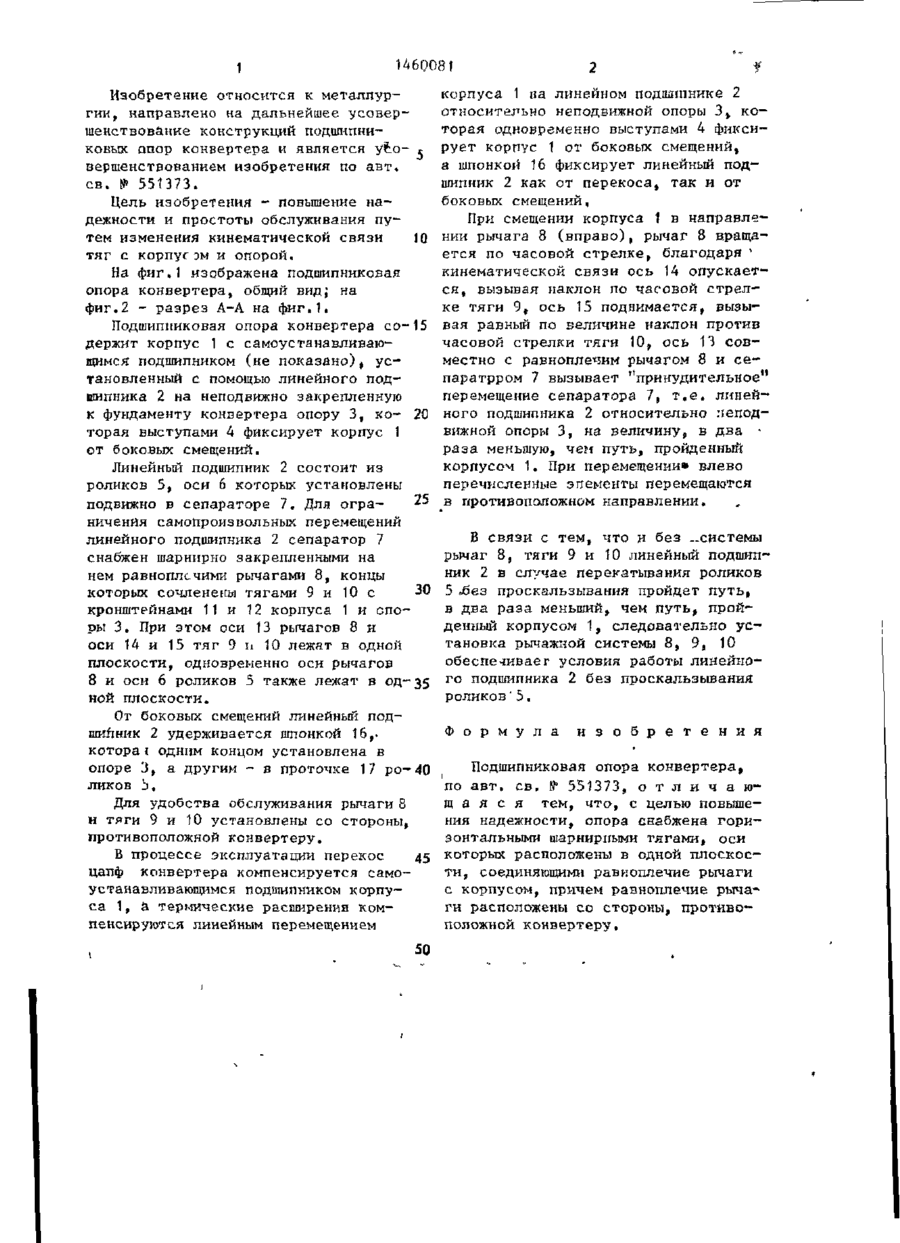

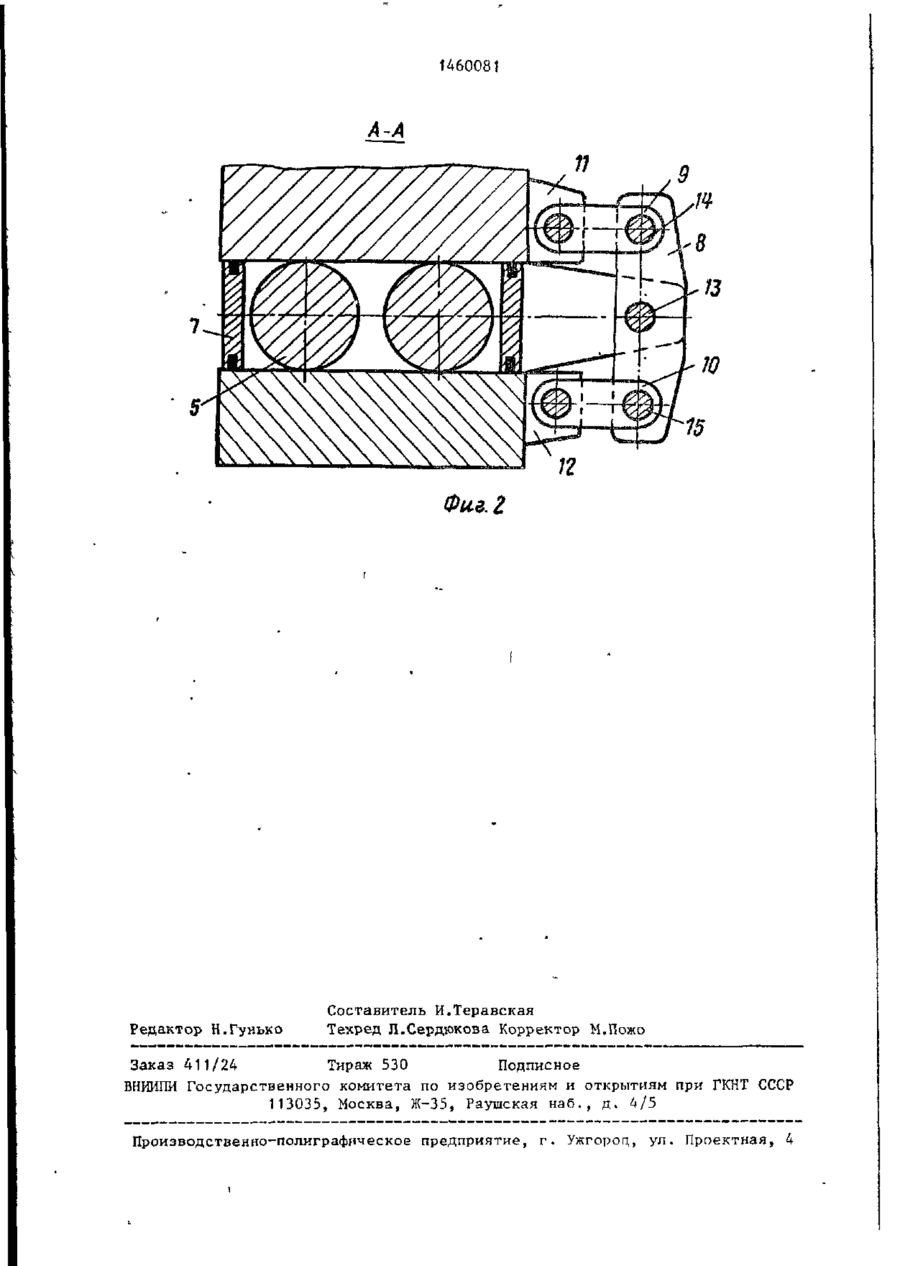

Изобретение относится к области металлургии и может быть использовано в подшипниковых опорах конвертера. Цель - повышение надежности путем исключения самопроизвольного перемещения роликов с проскальзыванием. Опора содержит корпус 1, установленный на неподвижной опоре 3 с помощью линейного подшипника, самопроизвольное перемещение которого ограничивается с помощью шарнирно закрепленных на сепараторе 7 равноплечих рычагов 8» Концы последних сочленены тягами 9 и 10 с кронштейнами 11, 12 корпуса 1 и опоры 3. Для удобства обслуживания рычаги установлены со стороны, противоположной конвертеру. В процессе эксплуатации перекос цапф конвертера компенсируется самоустанавливающимся подшипником корпуса 1, а термическое расширение - линейным перемещением корпуса 1. Смещение корпуса 1 вызывает вращение рычага 8 по часовой стрелке и опускание оси 14» что приводит к перемещению вниз тяги 9 и перемещению оси 15 и к принудительному перемещению оси 13 и связанного с ней сепаратора 7. 2 ил. I О О 00 1 146QO81 корпуса 1 на линейном подпятнике 2 относительно неподвижной опоры 3 t которая одновременно выступами 4 фиксирует корпус 1 от боковых смещений, а шпонкой 16 фиксирует линейный подшипник 2 как от перекоса, так и от боковых смещений, При смещении корпуса 1 в направлении рычага 8 (вправо), рычаг 8 вращается по часовой стрелке, благодаря ' кинематической связи ось 14 опускается, вызывая наклон по часовой стрелке тяги 9, ось 15 поднимается, вызывая равный по величине наклон против часовой стрелки тяги 10, ось 13 совместно с равноплечим рычагом 8 и сепаратрром 7 вызывает "принудительное" перемещение сепаратора 7, т.е. линейного подшипника 2 относительно неподвижной опоры 3, на величину, в два раза меньшую, чем путь, пройденный корпусом 1. При перемещении» влево Линейный подшипник 2 состоит из перечисленные элементы перемещаются роликов 5, оси 6 которых установлены 25 в противоположном направлении. подвижно в сепараторе 7. Для ограничения самопроизвольных перемещений линейного подшипника 2 сепаратор 7 В связи с тем, что и без ..системы снабжен шарнирно закрепленными на рычаг 8, тяги 9 и 10 линейный подшипнем равноплечими рычагами 8, концы ник 2 в случае перекатывания роликов которых сочленены тягами 9 и 10 с 30 5 «без проскальзывания пройдет путь, кронштейнами 11 и 12 корпуса 1 и спов два раза меньший, чем путь, пройры 3. При этом оси 13 рычагов 8 и денный корпусом 1, следовательно усоси 14 и 15 тяг 9 и 10 лежат в одной тановка рычажной системы 8, 9, 10 плоскости, одновременно оси рычагов обеспечивает условия работы линейно8 и оси 6 роликов 5 также лежат в од го подшипника 2 без проскальзывания 35 роликов 1 5. ной плоскости. Изобретение относится к металлургии, направлено на дальнейшее усовершенствование конструкций подшипниковых опор конвертера и является усо- г вершенствованием изобретения по авт. св. № 551373. Цель изобретения - повышение надежности и простоты обслуживания путем изменения кинематической связи ЇО тяг с корпусам и опорой. На фиг.1 изображена подшипниковая опора конвертера, общий вид; на фиг.2 - разрез А-А на фиг.1. Подшипниковая опора конвертера со-15 держит корпус 1 с самоустанавливающимся подшипником (не показано) t установленный с помощью линейного подшипника 2 на неподвижно закрепленную к фундаменту конвертера опору 3, ко- 20 торая выступами 4 фиксирует корпус 1 от боковых смещений. От боковых смещений линейный подшипник 2 удерживается шпонкой 16,котораЇ одним концом установлена в опоре 3, а другим - в проточке 17 ро-40 ликов Ь, Для удобства обслуживания рычаги 8 и тяги 9 и 10 установлены со стороны, противоположной конвертеру. В процессе эксплуатации перекос 45 цапф конвертера компенсируется самоустанавливающимся подшипником корпуса 1, а термические расширения компенсируются линейным перемещением 50 Ф о р м у л а и з о б р е т е н и я Подшипниковая опора конвертера, по авт. св. № 551373, о т л и ч а ю щ а я с я тем, что-, с целью повышения надежности, опора снабжена горизонтальными шарнирными тягами, оси которых расположены в одной плоскости, соединяющими равноплечие рычаги с корпусом, причем равноплечие рычаги расположены со стороны, противоположной конвертеру. 1460081 A-A 10 15 Фиг. Редактор Н.Гунько Составитель И.Теравская Техред Л.Сердюкова Корректор М.Пожо Заказ 411/24 Тираж 530 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюBearing assembly of converter
Автори англійськоюBruk Oleksandr Semenovych, Bruk Raisa Oleksandrivna
Назва патенту російськоюПодшипниковая опора конвертера
Автори російськоюБрук Александр Семенович, Брук Раиса Александровна
МПК / Мітки
МПК: C21C 5/42
Мітки: опора, підшипникова, конвертеру
