Підшипникова опора конвертеру

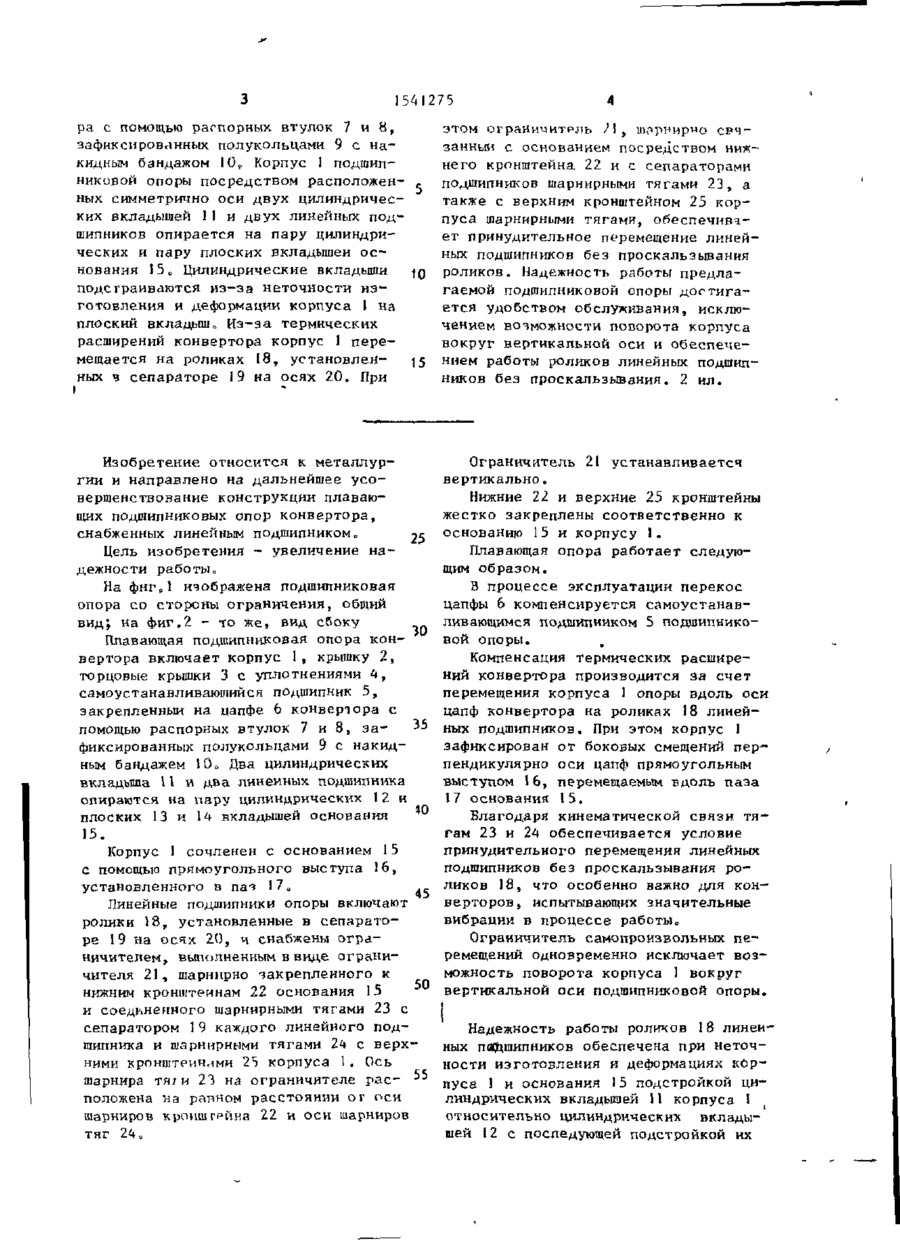

Изобретение относится к металлургии, в частности к плавающим подшипниковым опорам конвертора снабженным линейным подшипником„ Цель изобретения - повышение надежности в работе. Плавающая подшипниковая опора конвертора включает корпус 3, крышку 2, торцовые крышки 3 с уплотнениями 4, самоустанавливающийся подшипник 5, закрепленный па цапфе 6 конверте фиг.г 1541275 pa с помощью распорных втулок 7 и 8, зафиксированных полукольцами 9 с накидным бандажом ! 0 Р Корпус 1 подшипниковой опоры посредством расположен- ^ ных симметрично оси двух цилиндрических вкладышей II и двух линейных подшипников опирается на пару цилиндрических и пару плоских вкладышей о с нования 15 О Цилиндрические вкладыши to подстраиваются и з - з а неточности и з готовления и деформации корпуса 1 на плоский вкладьгаи Из-за термических расширений конвертора корпус 1 перемещается на роликах 18, установлен]5 ных в сепараторе 19 на осях 20. При этом ограничитрль )\i шорнирт-ю связанный с основанием посредством нижнего кронштейна 22 и с сепараторами подшипников шарнирными тягами 23, а также с верхним кронштейном 25 корпуса шарнирными тягами, обеспечивает принудительное перемещение линейных: подшипников без проскальзывания роликов. Надежность работы предлагаемой подшипниковой опоры достигается удобством обслуживания, исключением возможности попорота корпуса вокруг вертикальной оси и обеспечением работы роликов линейных подшипников без проскальзывания, 2 ил. Изобретение относится к металлургии и направлено на дальнейшее усовершенствование конструкции плавающих подшипниковых опор конвертора, снабженных линейным подшипником„ 25 Цель изобретения - увеличение надежности работыо На фиг Р 1 изображена подшипниковая опора со стороны ограничения, общий вид; на фиг.2 - то же, вид сбоку . Плавающая подшипниковая опора конвертора включает корпус 1, крышку 2, торцовые крышки 3 с уплотнениями 4, самоустанавливаюшиися подшипник 5, закрепленный на цапфе 6 конвертора с помощью распорных втулок 7 и 8, за35 фиксированных полукольцами 9 с накидным бандажем 10 о Два цилиндрических вкладыша 11 и два линейных подшипника опираются на пару цилиндрических 12 и *0 плоских 13 и 14 вкладышей основания 15. Корпус 1 сочленен с основанием 15 с помощью прямоугольного выступа 16, установленного в пач 17u 45 Линейные подшипники опоры включают ролики 18, установленные в сепараторе 19 на осях 20, ч снабжены ограничителем, выполненным в виде ограничителя 21, шарнирно закрепленного к 50 нижним кронштейнам 22 основания 15 и соединенного шарнирными тягами 23 с сепаратором 19 каждого линейного подшипника и шарнирными тягами 24 с верхними кронштейнами 25 корпуса 1, Ось шарнира тяги 23 на ограничителе рас- " положена на равном расстоянии о г оси шарниров кронштейна 22 и оси шарниров тяг 24 о Ограничитель 21 устанавливается вертикально. Нижние 22 и верхние 25 кронштейны жестко закреплены соответственно к основанию 15 и корпусу ] . Плавающая опора работает следующим образом. В процессе эксплуатации перекос цапфы 6 компенсируется самоустанавливающимся подшипником 5 подшипниковой опоры. . Компенсация термических расширений конвертора производится за счет перемещения корпуса 1 опоры вдоль оси цапф конвертора на роликах 18 линейных подшипников. При этом корпус 1 зафиксирован от боковых смещений перпендикулярно оси цапф прямоугольным выступом Ї6, перемещаемым вдоль паза 17 основания 15. Благодаря кинематической связи тягам 23 и 24 обеспечивается условие принудительного перемещения линейных подшипников без проскальзывания роликов 18, что особенно важно для конверторов , испытывающих значительные вибрации в процессе работы,, Ограничитель самопроизвольных перемещений одновременно исключает возможность поворота корпуса 1 вокруг вертикальной оси подшипниковой опоры. Надежность работы роликов 18 линейных пЯйшипников обеспечена при неточности изготовления и деформациях корпуса 1 и основания 15 подстройкой цилиндрических вкладышей И корпуса I относительно цилиндрических вкладышей 12 с последующей подстройкой их 5 1541275 (вкладышей 11 и 12), на плоских ный подшипник, ограничители, шарнирвкладышах 13 и 14 основания ! 5 О |но закрепленные на сепараторе подТаким образом, предлагаемая подшипника, о т л и ч а ю щ а я с я шипниковая опора с ограничителем обетем, что, с целью увеличения ь цежспечивает повышение надежности рабоности работы, опора снабжена гягами, ты за счет простоты конструкции, • верхними и нижними кронштейнами, при способствующей удобству обслуживания, этом верхние кронштейны закреплены исключения возможности поворота к о р на корпусе и шарнирно соединены с пуса вокруг вертикальной оси и и с ограничителем посредством т я г , нижние ключения проскальзьшания роликов л и кронштейны закреплены на основании и нейньгх подшипников. шарнирно соединены с ограничителем, а сепараторы подшипников — с ограФ о р м у л а и з о б р е т е н и я ничителем через т я г и , причем оси Подшипниковая опора конвертора, верхних и нижних шарниров на огранисодержащая основание, корпус, у с т а чителе симметричны оси шарниров тяг новленный на основании через линейсепаратора» Фигі Редактор ИоДербак Составитель В»Самсонов Техред л.Сердюкова Корректор м.Шароши Заказ 265 Тираж 505 Подписное ВНИЙПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина^ 101
