Летюча пилка
Номер патенту: 16150
Опубліковано: 29.08.1997
Автори: Хейфец Григорій Рувимович, Білоусов Анатолій Пилипович, Клименко Надія Олександрівна
Формула / Реферат
1. Летучая пила, на направляющих основания которой установлена каретка с механизмом ее переметений, несущая узел резания, подвижно установленный на направляющих каретки, отличающаяся тем, что, с целью расширения технологических возможностей, пила снабжена вторым узлом резания, установленным оппознтно первому на направляющих каретки, при этом каретка и узлы резания снабжены подвижными опорами, установленными на направляющих основания и каретки, а каждый узел резания снабжен фиксатором. предназначенным для вертикального перемещения узла резания.
2. Летучая пила по п.1, отличающаяся тем, что фиксатор выполнен в виде соединенных посредством цилиндрического упора подвижного корпуса с
пазом и неподвижного корпуса с отверстиями.
3. Летучая пила по п.2, отличающаяся тем, что цилиндрический упор снабжен планкой с продольным пазом, установленной на неподвижном корпусе с возможностью взаимодействия с кольцевыми проточками, выполненными на упоре.
Текст

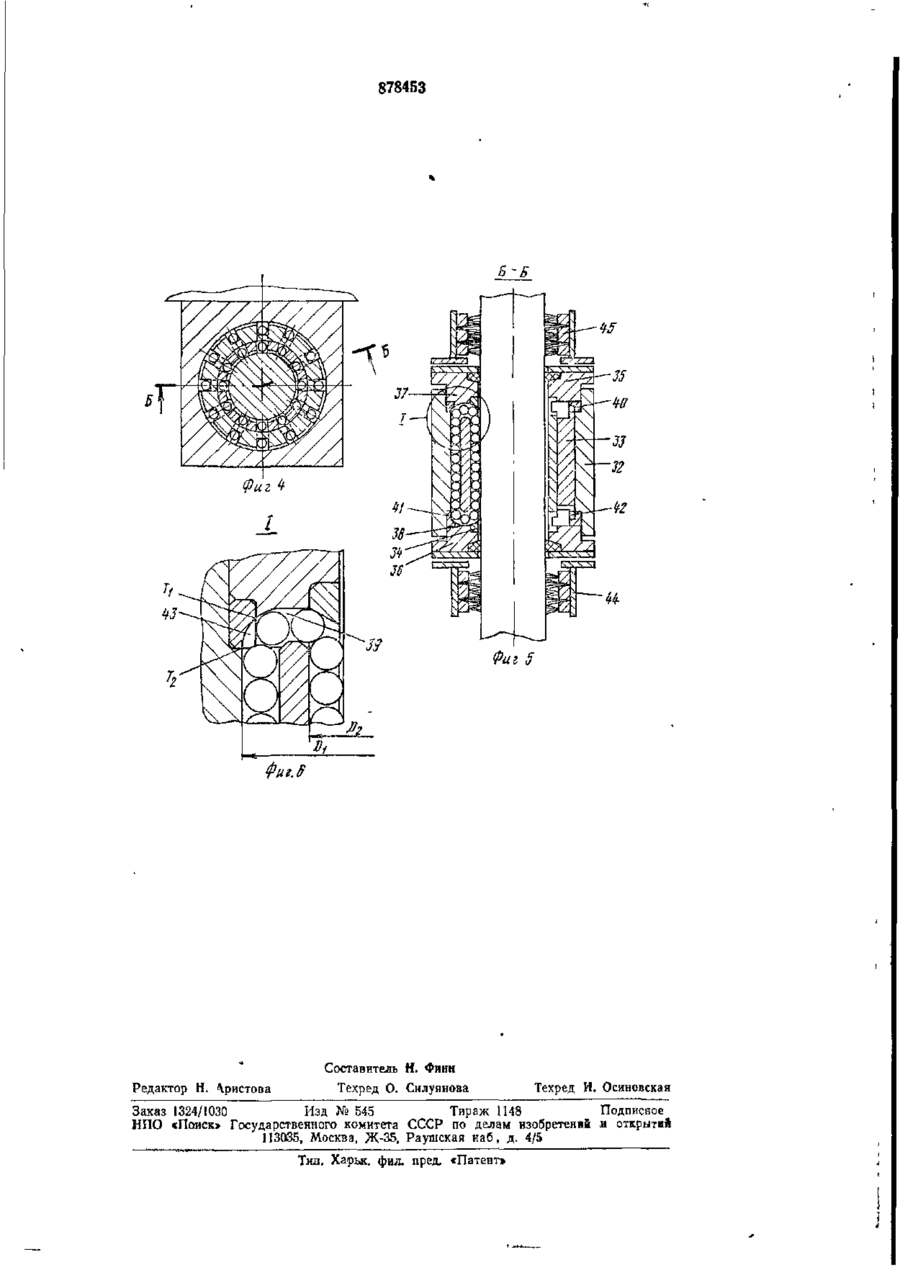

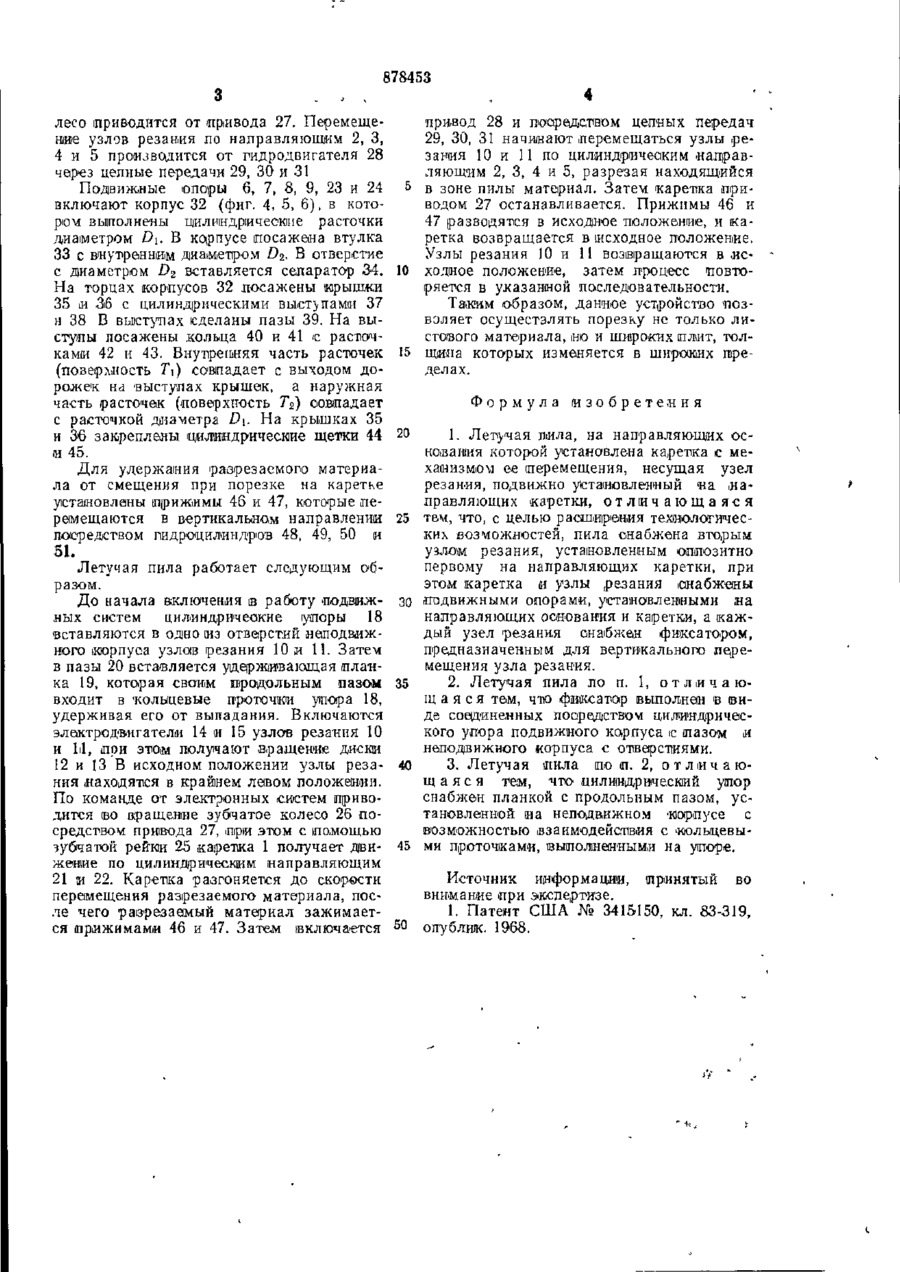

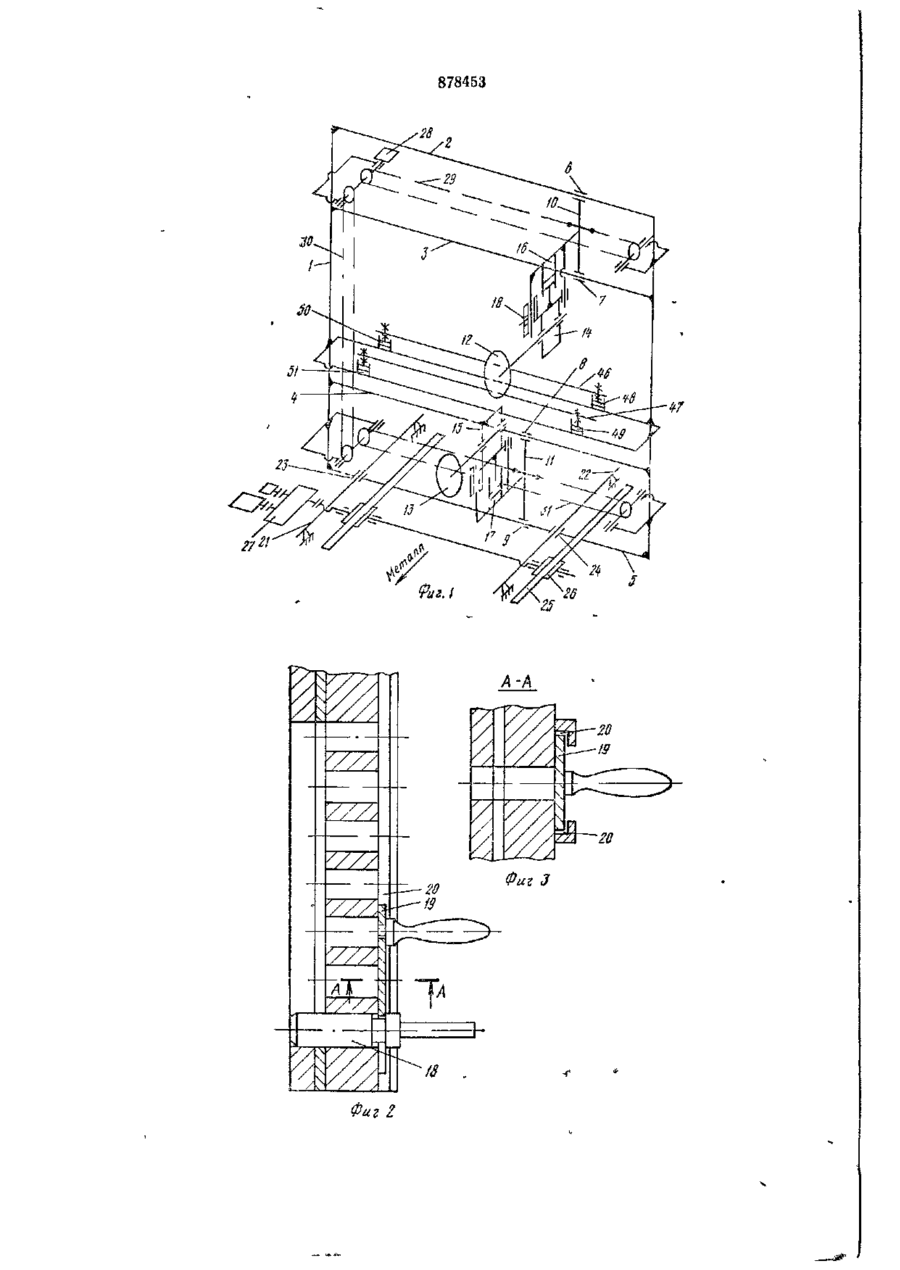

п ис Союз Советских Социалистических Республик Wm bar ^ ^ •*' І (И) в К АВТОРСКОМУ (61) Дополнительное к авг. свид-ву — .(22) Заявлено 28.03.80 (21) 2901907/25-08 (51)M.IU 3 B23D45/00 с присоединением заявки — Государственный комитет (23) Приоритет — СССР (43) Опубликовано 07.11,8]. Бюллетень№ 4] по делам изобретений и открытии (53) УДК 621.934.3 (088.8) (45) Дата опубликования описания 07.11.81 (72) Авторы изобретения Г. Р. Хейфец, А. Ф. Белоусов и Н. А. Клименко (71) Заявитель Старо-Краматорский машиностроительный им. Орджоникидзе завод (54) ЛЕТУЧАЯ ПИЛА 1 Изобретение отноаится к области обработки материалов резанием и может быть использовано в технологических линиях для порезки на мерные части движущегося материала. Известна летучая пила, ш направляющих основания которой установлена каретка с механизмом ее перемещения, несущая узел резания, подвижно установленный па «ашра'вля-ющих каретки [1]. Недостатком известной конструкции является то, что оиа может применяться только для порезии относительно тонких материалов. Целью изобретения является «расширение технологических возможностей летучей пилы. Для достижения поставленной цели пила снабжена вторым узлом резания, установленным оашозитно первому на направляющих каретки, при этом каретка и узлы резания снабжены подвижными опорами, установленными на направляющих основания и каретки, а каждый узел резания снабжен фиксатором, предназначенным для вертикального перемещения узла рєзаїшя. Фиксатоо выполнен в виде соединенных посредством цилиндрического упора лодвижного корпуса с пазом и неподвижного корпуса с отверстиями, а цилиндрический упор 10 15 20 25 ЗО снабжен планкой с продольным пазам, установленной на неподвижном корпусе с возможностью взаимодействия проточками, выполненными на упоре. На фиг. 1 приведена /кинематическая схема летучей пилы; на фиг. 2 показан узел фиксации положении узлов резания, на фиг. 3 — сечение А—А на фиг. 2; на фиг. 4 — конструкция подвижной опоры; на фиг. 5 — сечение Б—Б на фиг. 4; на фиг. 6 — место I на фиг. 5. Летучая пила содержит каретку 1 (фиг. 1), с которой жесгко связаны цилиндрические направляющие 2, 3, 4 и 5. На цилиндрические направляющие посредством подвижных опор 6, 7, 8 и 9 посажены узлы резания 10 и 11 с дисками 12 и 13. Диски приводятся от электродвигателей 14 и 15 Подача дисков на рез осуществляется пидроцилишдрами 16 и 17. Фиксация узлов резания в заданном положении осуществляется посредством цилиндрического упора 18 (фиг 3, 2). От выладания упор фиксируется удерживающей планкой 19, которая вставляется Б пазы 20. Каретка посажена на цилиндрические направляющие 21 и 22 посредством подвижных опор 23 и 24. С кареткой жестко связана зубчатая рейка 25, входящая в зацепление с зубчатым колесом 26. Зубчатое ко 878453 лесо приводится от привода 27. Перемещение узлов резания по направляющим 2, 3, 4 и 5 производится от гидродвигателя 28 через цепные передачи 29, 30 и 31 Подвижные опоры 6, 7, 8, 9, 23 и 24 включают корпус 32 (фиг. 4. 5, 6), в котором выполнены цилиндрические расточки диаметром D\. В корпусе посажена втулка 33 с внутренним диаметром D2. В отверстие с диаметром D2 вставляется сепаратор 34. На торцах корпусов 32 посажены крышки 35 и 36 с цилиндрическими выступами 37 и 38 В выступах сделаны пазы 39. На выступы посажены кольца 40 и 41 с расточками 42 и 43. Внутренняя часть расточек (поверхность Ті) совпадает с выходом дорожек на 'выступах крышек, а наружная часть расточек (поверхность Т2) совпадает с расточкой диаметра Dx. На крышках 35 и 36 закреплены цилиндрические щетки 44 н 45. Для удержания разрезаемого материала от смещения при порезке на каретке установлены щрижимы 46 и 47, которые перемещаются в вертикальном направлении посредством гидроцилиндров 48, 49, 50 и привод 28 и посредством цепных передач 29, 30, 31 начинают перемещаться узлы резания 10 и 11 по цилиндрическим направляющим 2, 3, 4 и 5, разрезая находящийся Е в зоне пилы материал. Затем каретка приводом 27 останавливается. Прижимы 46 и 47 разводятся в исходное положение, и каретка возвращается в исходное положение. Узлы резания 10 и 11 возвращаются в ис10 ходное положение, затем процесс повторяется в указанной последовательности. Таким образом, данное устройство позволяет осуществлять порезку нс только листового материала, іно и широких плит, тол15 цдапа которых изменяется в широких пределах. Формула 20 45 1. Летучая пила, на направляющих основания которой установлена каретка с механизмом ее (перемещения, несущая узел резания, подвижно установленный на направляющих «аретки, о т л и ч а ю щ а я с я тем, что, с целью расширения технологических возможностей, пила снабжена вторым узлом резания, установленным олпозитно первому на направляющих каретки, при этом каретка и узлы резания снабжены подвижными опорами, установленными на направляющих основания и каретки, а каждый узел резания снабжай фиксатором, предназначенным для вертикального перемещения узла резания. 2. Летучая пила по п. 1, о т л и ч а ю щ а я с я тем, чпо фиксатор выполнен в виде соединенных посредством цилиндрического упора подвижного корпуса с пазом и неподвижного корпуса с отверстиями. 3. Летучая лила по и. 2, о т л и ч а ю щ а я с я тем, что цилиндрический упор снабжен планкой с продольным пазом, установленной на неподвижном 'Корпусе с возможностью взаимодействия с 'кольщевыми проточіками, выполненными на упоре. 50 Источник информации, принятый во внимание при экспертизе. 1. Патент США № 3415150, кл. 83-319, олублик. 1968. 25 51. Летучая пила работает следующим образом. До начала включения їв работу подвижных систем цилиндрические упоры 18 вставляются в одно из отверстий неподвижного ікорпуса узлоїв резания 10 и 11. Затем в пазы 20 вставляется удерживающая планка 19, которая своим продольным пазом входит в 'колыцевые проточин уіпара 18, удерживая его от выпадания. Включаются электродвигатели 14 и 15 узлов резания 10 и Ы, при этом получают вращение диски 12 и 13 В исходном положении узлы резания находятся в крайнем левом положении. По команде от электронных систем приводится во аращенне зубчатое колесо 26 посредством привода 27, при этом с помощью зубчатой рейки 25 каїретіка 1 получает дайженіие по цилиндрическим направляющим 21 и 22. Каретка разгоняется до скорости перемещения разрезаемого материала, после чего разрезаемый материал зажимается прижимами 46 и 47. Затем (включается изобретения 30 35 40 878453 •28 Фи 'иг. А-А Фиг 2 878453 6~S 44 Составитель Н. Финн Редактор Н. Лристова Техред О. Силуннова Техред И. Осиновская Заказ 1324/1030 Изд № 545 Тираж 1148 Подписное НПО сПоиск> Государственного комитета СССР по делам нзобретений в открытий 113035, Москва, Ж-35, Раушская наб, д. 4/5 Тип. Харья. фил. пред. «Патент»
ДивитисяДодаткова інформація
Назва патенту англійськоюFlying saw
Автори англійськоюKheifets Hryhorii Ruvymovych, Bilousov Anatolii Pylypovych
Назва патенту російськоюЛетучая пила
Автори російськоюХейфец Григорий Рувимович, Белоусов Анатолий Филиппович
МПК / Мітки
МПК: B23D 45/00
