Листоправильна машина

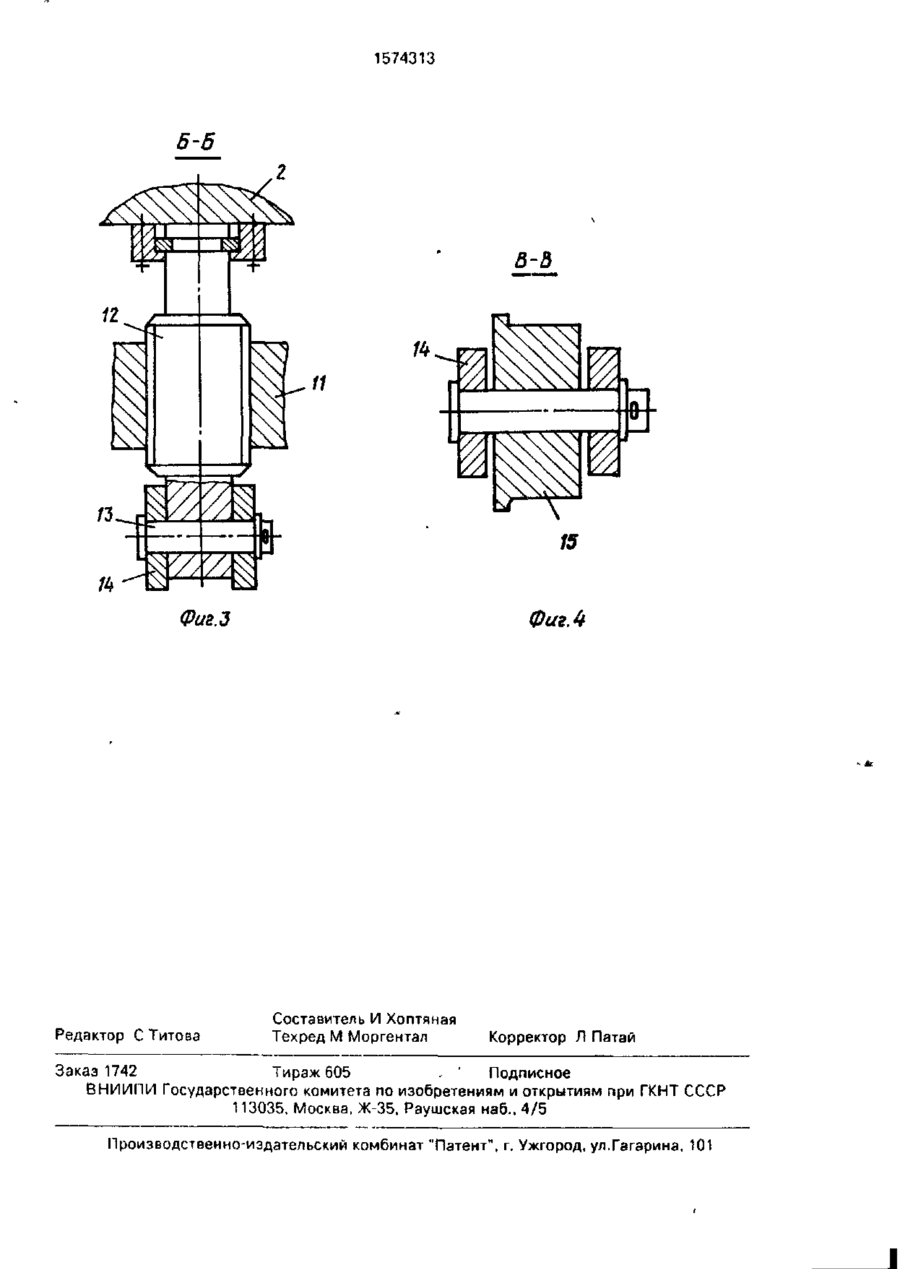

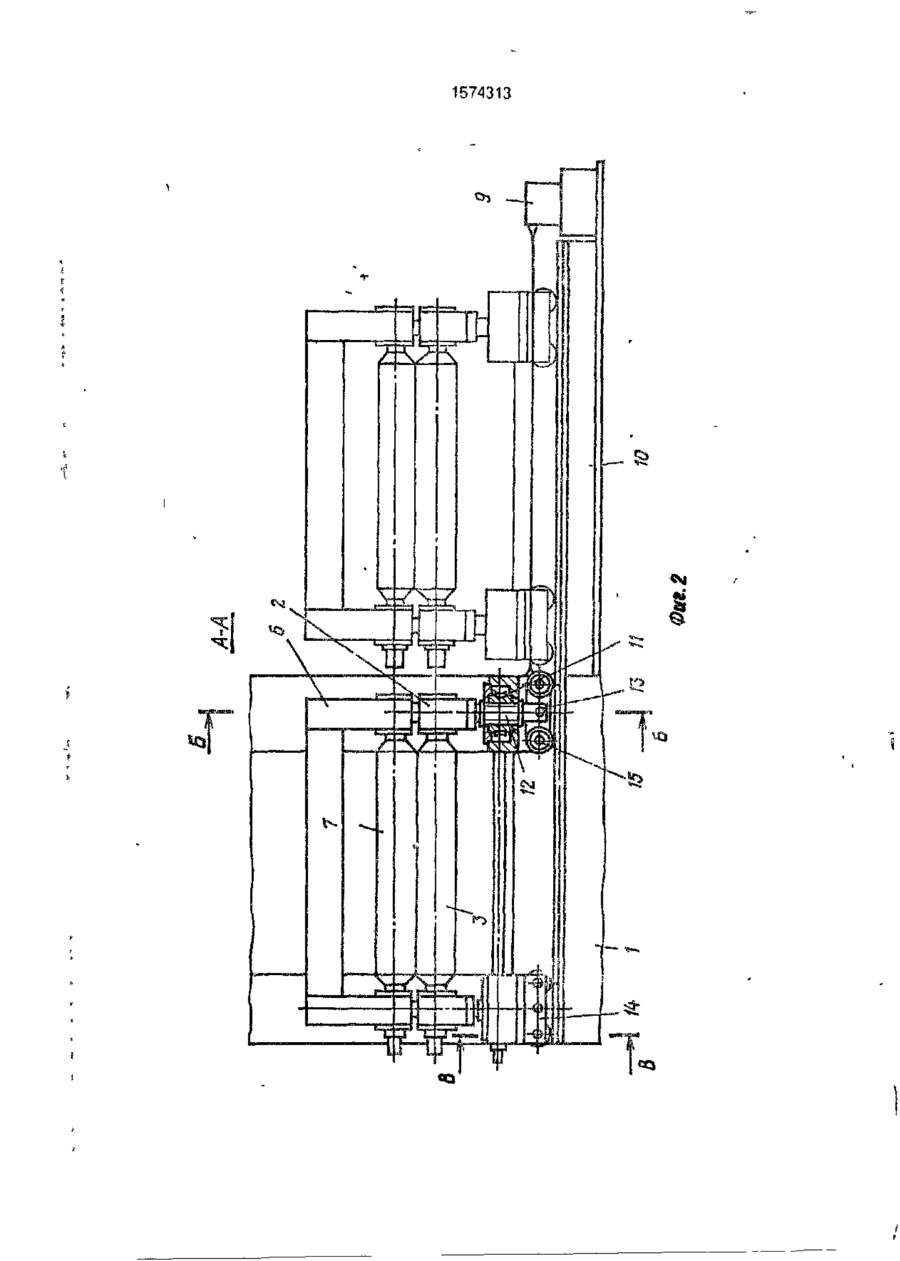

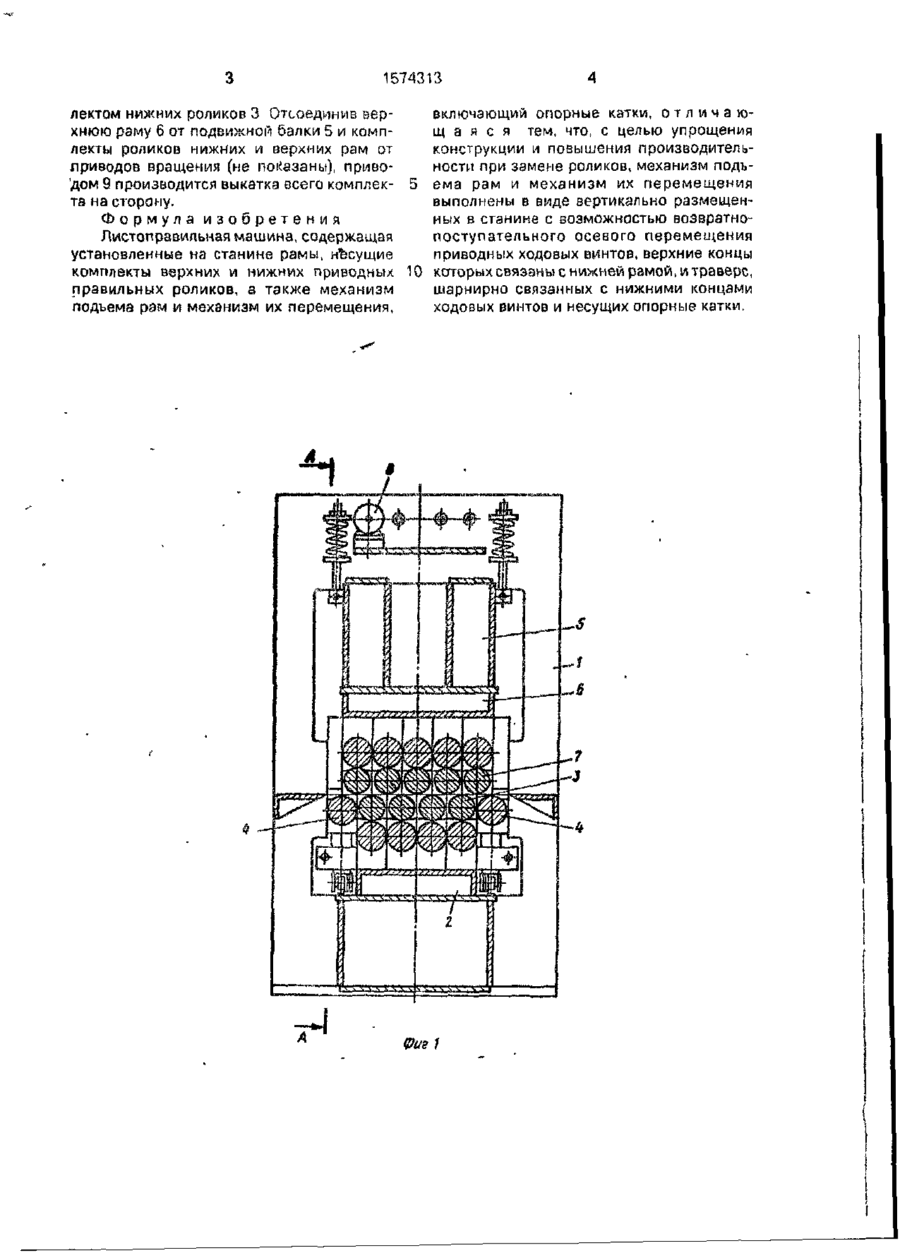

Изобретение относится к обработке металлов давлением и предназначено, преимущественно, для правки листовою прока та Цель изобретені/я - упрощение конструкции устройства и повышение его производительности при замене роликов за счет совмещения операций подъема нижней рамы со станины и установки опорных катков в рабочее положение Через червячные пары 11 ходовые винты 12 опускаются, опуская при этом траверсы 14 с катками 15 При установке катков 15 на направляющих 10 дальнейший привод винтов 12 приводит к подъему от станины 1 нижней рамы 2 и опущенной на нее верхней рамы 6 с роликами 3 и 7, что позволяет выкатить весь комплект с помощью привода 9 4 ил. Изобретение относится к обработке металлов давлением и предназначено, преимущественно, для правки листового проката. Целью изобретения является упрощение конструкции устройства и повышение его производительности при замене роликов за счет совмещения операций подъема нижней рамы со станины и установки опорных катков в рабочее положение. На фиг. 1 показана листоправильная машина; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 разрез В-В на фиг. 2, Машина состоит из станины 1, на которой крепится нижняя рама 2 с комплектом нижних приводных роликов 3 и двумя направляющими роликами 4, подвижная балка 5 с закрепленной верхней рамой 6, несущей комплект верхних приводных роликов 7, механизм настройки 8 верхнего ряда роликов, а также привода 9 перемещения комплекта роликов при их замене м направ ляющих 10. В нижней раме 2 расположены механизмы перемещения направляющих роликов, одновременно служащих для подъема рам и состоящих из червячных пар 11, посредством которых передаются возвратно-поступательные перемещения ходовым винтом 12, верхние концы которых соединены с нижней рамой 2, а нижние - посредством осей 13 с траверсами 14, в которых расположены в осях холостые опорные катки 15 Замена роликов в машине происходит следующим образом Через червячные пары 11 опускаются ходовые винты 12, при этом опускаются траверсы 14 с катками 15. При соприкосновении катков 15 с направляющими 10 происходит подъем нижней рамы 12 с комплектом роликов от опорной поверхности станины 1. Механизм настройки 8 верхнего ряда роликов перемещает подвижную балку 5 с закрепленной рамой 6 и комплектом роликов 7 вниз до соприкосновения с комп 1574313 лектом нижних роликов 3 Отсоединив вервключающий опорные катки, о т л и ч а ю хнюю раму 6 от подвижной балки 5 и компщ а я с я тем, что, с целью упрощения лекты роликов нижних и верхних рам от конструкции и повышения производительлриводов вращения (не показаны), привоности при замене роликов, механизм подъдом 9 производится выкатка всего комплекема рам и механизм их перемещения та на сторону. выполнены в виде вертикально размещенФормула изобретения ных в станине с возможностью возвратноЛистоправилычая машина, содержащая поступатепьного осевого перемещения установленные на станине рамы, несущие приводных ходовых винтов, верхние концы комплекты верхних и нижних приводных 10 которых связаны с нижней рамой, и траверс, правильных роликов, а также механизм шарнирно связанных с нижними концами подъема рам и механизм их перемещения. ходовых винтов и несущих опорные катки. Фаг 1 1574313 1574313 Б-Б В-8 15 Фиг.З Редактор С Титова Фиг. 4 Составитель И Хоптяная Техред М Моргентал Корректор Л Патай Заказ 1742 Тираж 605 . ' Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
