Тристержнева шихтована магнітна система трансформатора

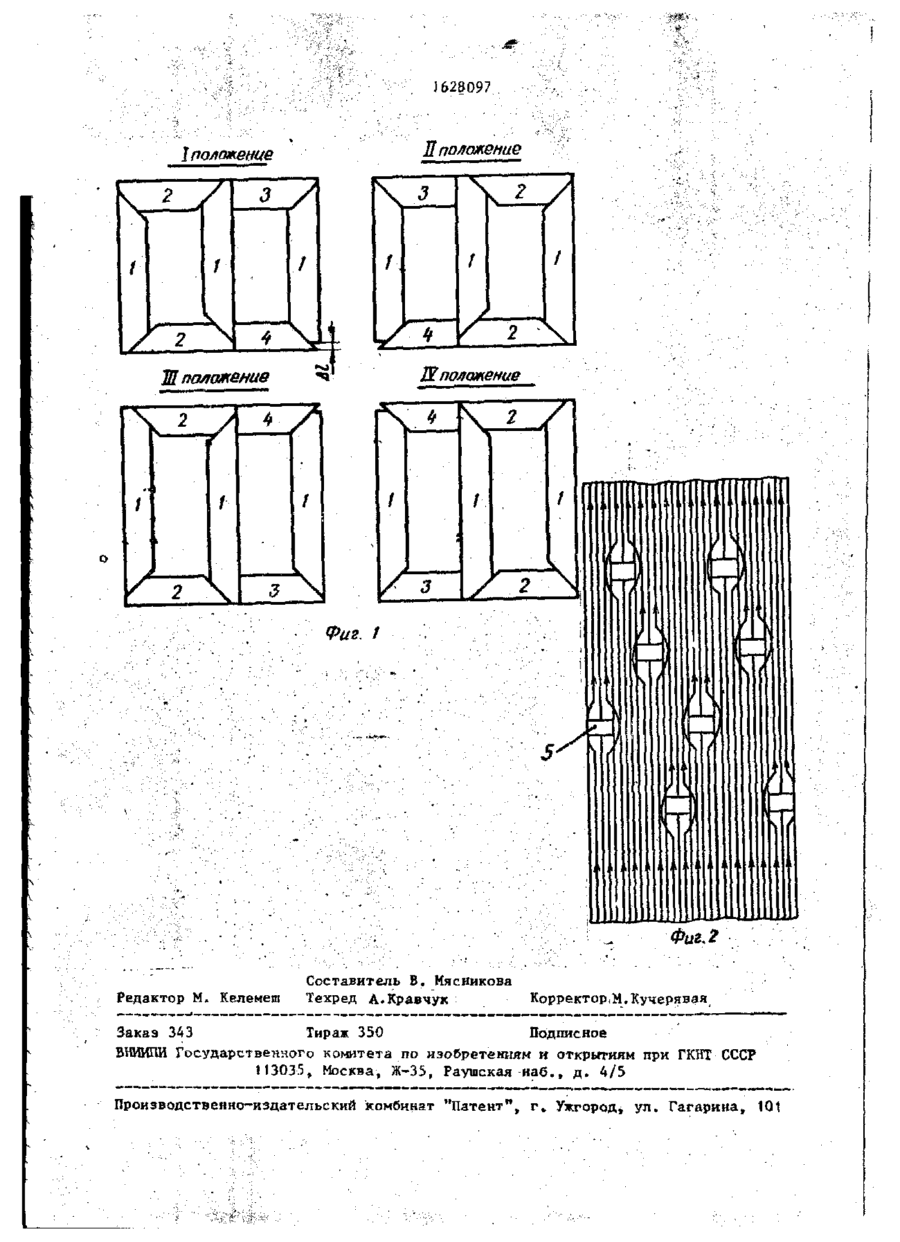

Изобретение относится к электротехнике. Цель изобретения - снижение затрат на изготовление. Магнитная система содержит четыре комплекта пластин, выполненных в форме трапеций и трапециевидными. Комплекты пластин уложены плоской иихтовкой в переплет , при послойном чередовании четырех различных положений, образуя стержни и ярма. В двух положениях пластины развернуты на 183° вокруг вертикальной оси, а в двух других положениях на 180 вокруг горизонтальной оси. Пластина одного из крайних стержней смещена в двух положениях шихтовки по отношению к пластине другого крайнего стержня вверх, по отношению к пластине среднего стержня - вниз, а в двух других положениях - вниз по отношению к пластине другого крайнего стержня, а по отношению к пластине среднего стержня - вверх. Пластины ярм, состыкованные с этой пластиной, имеют разность длин, соответствующую размеру смещения. Благодаря такому выполнению пластин упрощается изготов- . ление. 2 ил. Изобретение относится к электроПластины 1 образуют стержни, пластехника. тины 2,3 и 4 - ярма. Размеры пластины Цель изобретения снижение производ2 верхнего и нижнего ярма одинаковы и ственных затрат при использовании, в по форме, и по размеру, пластины 3 и частности, в силовых трансформаторах. 4 разные. На фиг. 1 показаны четыре положеПластины стержня имеют одинакония пластин в магнитной системе; на вые размеры и форму, но для обеспе2 - положение стыков, чения укладки (шихтовки) в переплет гнитнак система содержит комплекв каждом из четырех положений шихты пластин 1,2,3,4 из электротехничестовки I, ц , Ш и IV пластины закой стали, выполненных в форме трапенимают различные положения. В положеций и трапециевидными. Комплекты этих нии II по отношению, занимаемом в пластин уложены плоской шихтовкой в положении 1 9 также в IV по отношению переплет при послойном чередовании чек III они развернуты на 180 вокруг тырех различных положений Жфйг~ --четівертикальной оси, а в положении III С? 1628097 по отношению к I, также в IV'по отношению II - вокруг горизонтальной оси симметрии. В положении I пластины крайнего стержня, расположенные слева, занимают крайне нижнее положение, пластины среднего стержня - крайне верхнее, а пластины крайнего стержня справа, расположенные острым кондом вверх, занимают промежуточное поло10 жение, Т.е. ЯВЛЯЮТСЯ СМеЩеННЫМИ ПО ОТ' ношению;пластин других стержней на размер & L . В остальных положениях шихтовки одна пластина одного из крайних стержней занимает всегда смещен- 15 ное положение аналогично описанному. В положении II смещения пластина среднего стержня разворачивается по ff отношению положения I на 180 вокруг вертикальной оси симметрии. В III 20 положении смещенная пластина возвращается в правый стержень с острым _ < _ концом вниз.Это положение достигается , при развороте пластин положения I на 180° вокруг горизонтальной оси симмет-25 рий. В IV положении смещенная пластина перемещается повторно в левый стержень, пластина расположена также острым кондом вниз. Это положение достигается с поворотом пластин на 30 180° из II положения вокруг горизонтальной оси симметрии или из III положения вокруг вертикальной оси симметрии. Во всех четырех положениях к смещенной пластине всегда примыкают пластины ярма 3 и 4, имеющие раз- 35 ные длины. Выданные разности длин этих пластин обеспечивают необходимый размер смещения стыков. ' л фиг. 2 магнитный поток условно показан стрелками), увеличивается, соответственно уменьшается плотность потока в местах с суженным сечением стали, в связи с чем уменьшаются как потери, так и мощность намагничивания магнитной системы трансформатора. Кроме того, при описанной шихтовке пластин четырехступенчатое смещение стыков достигается при наименьшем числе разновидности пластин магнитной системы, соответственно экономится время на перестройку оборудования, комплектовку пластин, уменьшаются отходы стали, что в совокупности уменьшает размер народнохозяйственных затрат. Ф о р м у л а и з о б р е т е н и я Трехстержневая шихтованная магнитная система трансформатора, состоящая из набора пластин с четырьмя положениями в разных слоях, пластины выполнены в виде трапеции и трапецеидальными, пластины в стержнях смещены вверх и вниз по отношению одна к другой, о тл и ч а ю щ а я с я тем, что, с целью снижения затрат на изготовление, пластины имеют во всех стержнях одинаковых р'азмер и форму, в двух положениях пластины развернуты на 180 вокруг вертикальной оси, в двух других положениях - на 180° вокруг горизонтальной оси, пластина одного из крайних стержней смещена в двух положениях шихтовки по отношению к пластине другого крайнего стержня вверх, а по отношению к пластине среднего стержня - вниз, а из двух других положениУказанное расположение пластины ях - вниз по отношению к пластине друобеспечивает, ступенчатое смещение стыгого крайнего стержня, а по отношению ка-зазора 5 между пластиной с четырьк пластине среднего стержня - вверх, мя ступенями (фиг. 2 ) . При таком расположении стыков-зазоров проходное ., пластины ярм, состыкованные с этой пластиной, имеют разность длин, соотсечение магнитного потока, возникаюветствующую размеру смещения. щего при работе трансформатора (на • • +•• • J628097 Л положена I no/iоте пае / 3 і J 4 /~ 2 \ Шпо/іатение \ , 2 4 / / f 1 0 • 2 3 \ \ Фив. / Фиг. 2 Редактор М. Кепемеш Составитель В. Мясникова Техред Л.Кравчук Корректора.Кучерявая^ Заказ 343 Тираж 350 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 "•' """.'
