Спосіб виготовлення u-образних пластин сердечника та вставляємих між його стержнями t-образних пластин зворотнього замикання для дросселя або трансформатора, який використовується в якості вхідного дросселя в г
Формула / Реферат

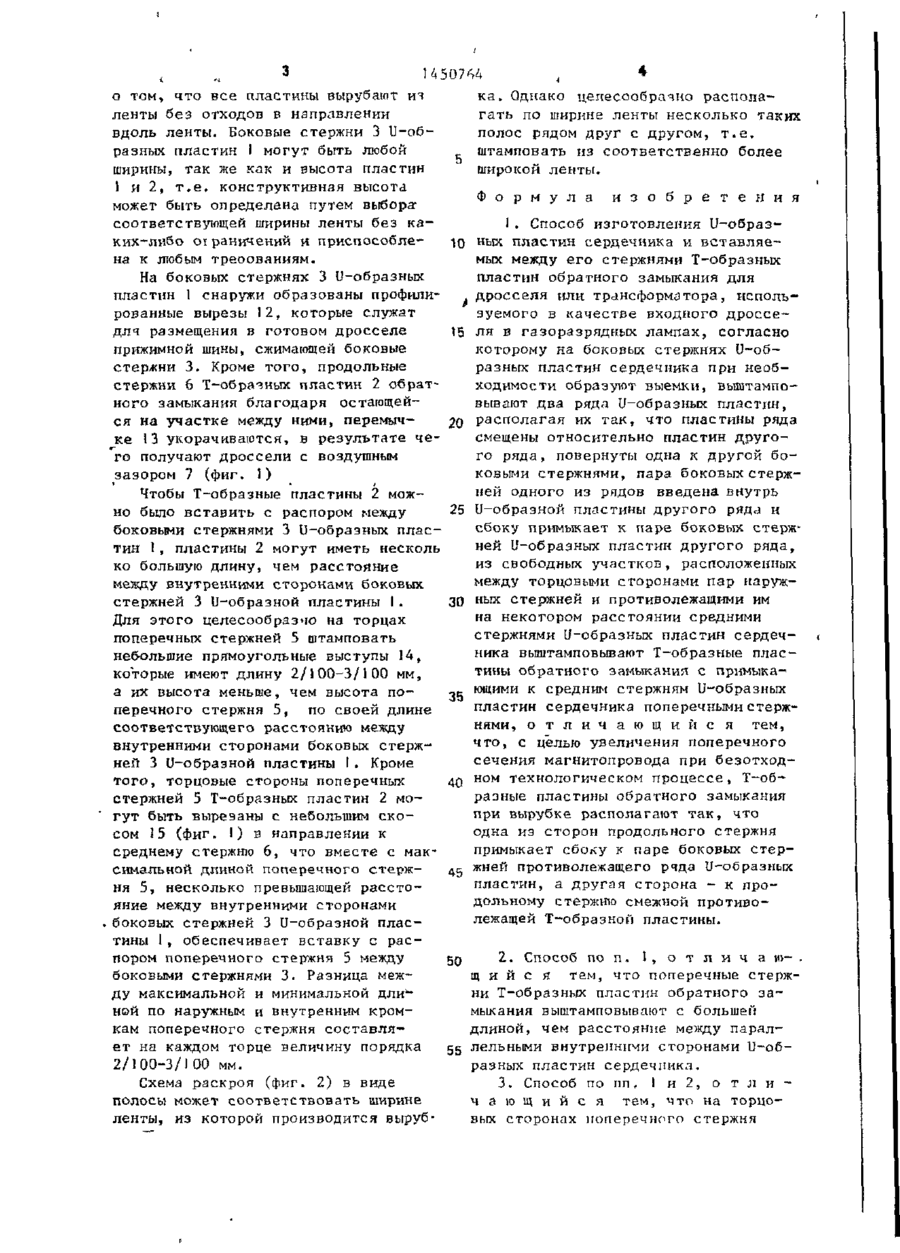

1. Способ изготовления U-образных пластин сердечника и вставляемых между его стержнями Т-образных пластин обратного замыкания для дросселя или трансформатора, используемого в качестве входного дросселя в газоразрядных лампах, согласно которому на боковых стержнях U-образных пластин сердечника при необходимости образуют выемки, выштамповывают два ряда U-образных пластин, располагая их так, что пластины ряда смещены относительно пластин другого ряда, повернуты одна к другой боковыми стержнями, пара боковых стержней одного из рядов введена внутрь U -образной пластины другого ряда и сбоку примыкает к паре боковых стержней U-образных пластин другого ряда, из свободных участков, расположенных между торцовыми сторонами пар наружных стержней и противолежащими им на некотором расстоянии средними стержнями U-образных пластин сердечника выштамповывают Т-образные пластины обратного замыкания с примыкающими к средним стержням U-образных пластин сердечника поперечными стержнями, о т л и ч а ю щи и с я тем, что, с целью увеличения поперечного сечения магнитопровода при безотходном технологическом процессе, Т-образные пластины обратного замыкания при вырубке располагают так, что одна из сторон продольного стержня примыкает сбоку к паре боковых стержней противолежащего ряда U-образных пластин, а другая сторона - к продольному стержню смежной противолежащей Т-образной пластины.
2. Способ по п. 1, о т л и ч а ю щ и и с я тем, что поперечные стержни Т-образных пластин обратного замыкания выштамповывают с большей длиной, чем расстояние между параллельными внутренними сторонами U-образных пластин сердечника.

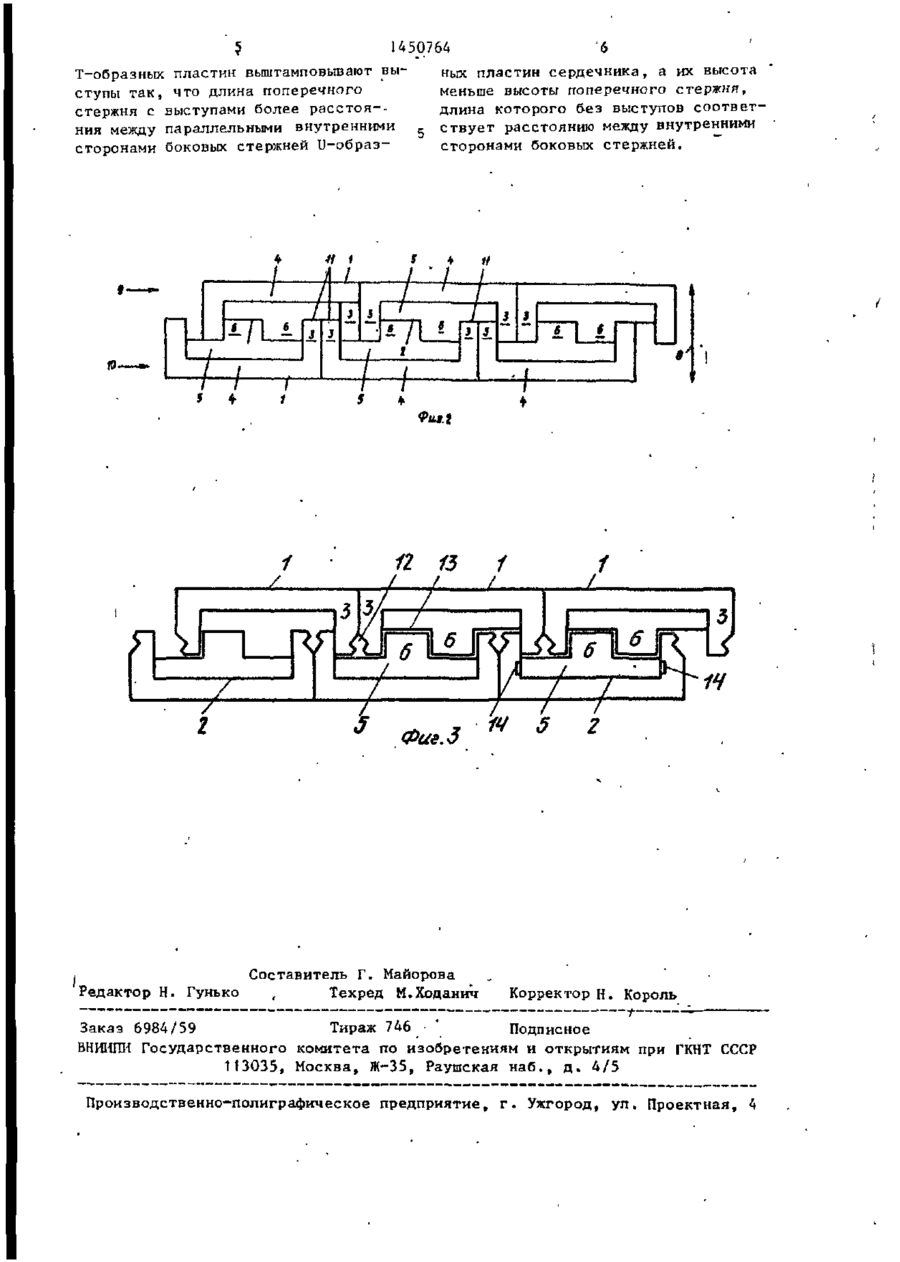

3. Способ по пп. 1 и 2, о т л и ч а ю щ и й с я тем, что на торцовых сторонах поперечного стержня Т-образных пластин выштамповывают выступы так, что длина поперечного меньше высоты поперечного стержня, с выступами более расстояния между параллельными сторонами боковых стержней U-образных пластин сердечника, а их высота меньше высоты поперечного стержня, длина которого без выступов соответствует расстоянию между внутренними сторонами боковых стержней.
Текст

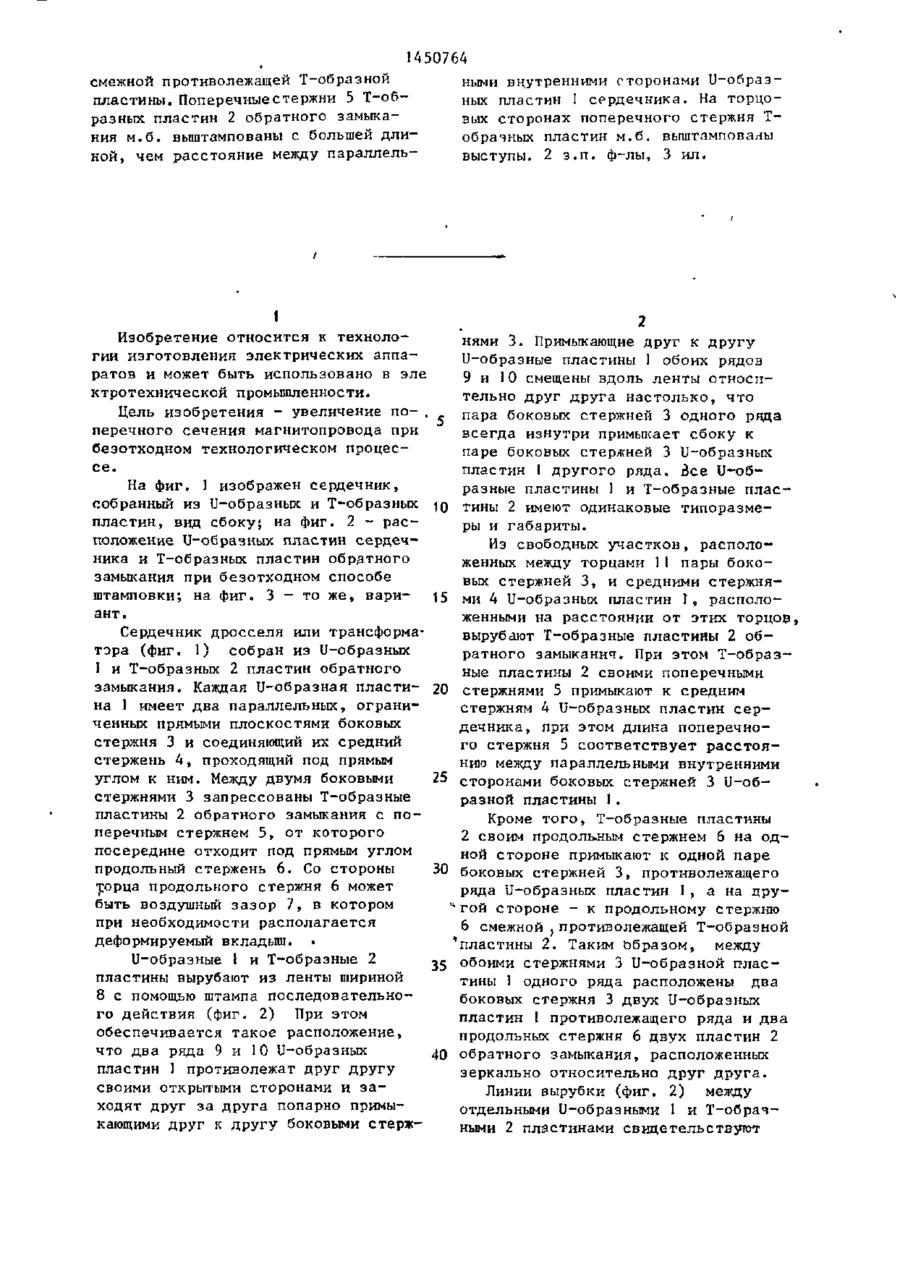

Изобретение м . б . использовано в электротехнической промышленности. Цель изобретения - увеличение п о п е речного сечения магнитопровода при безотходном технологическом п р о ц е с с е . На боковых стержнях 3 U-образных пластин 1 сердечника образуют выемки. Выштамповывают два ряда U-образных /7
