Ручна сіялка басуна

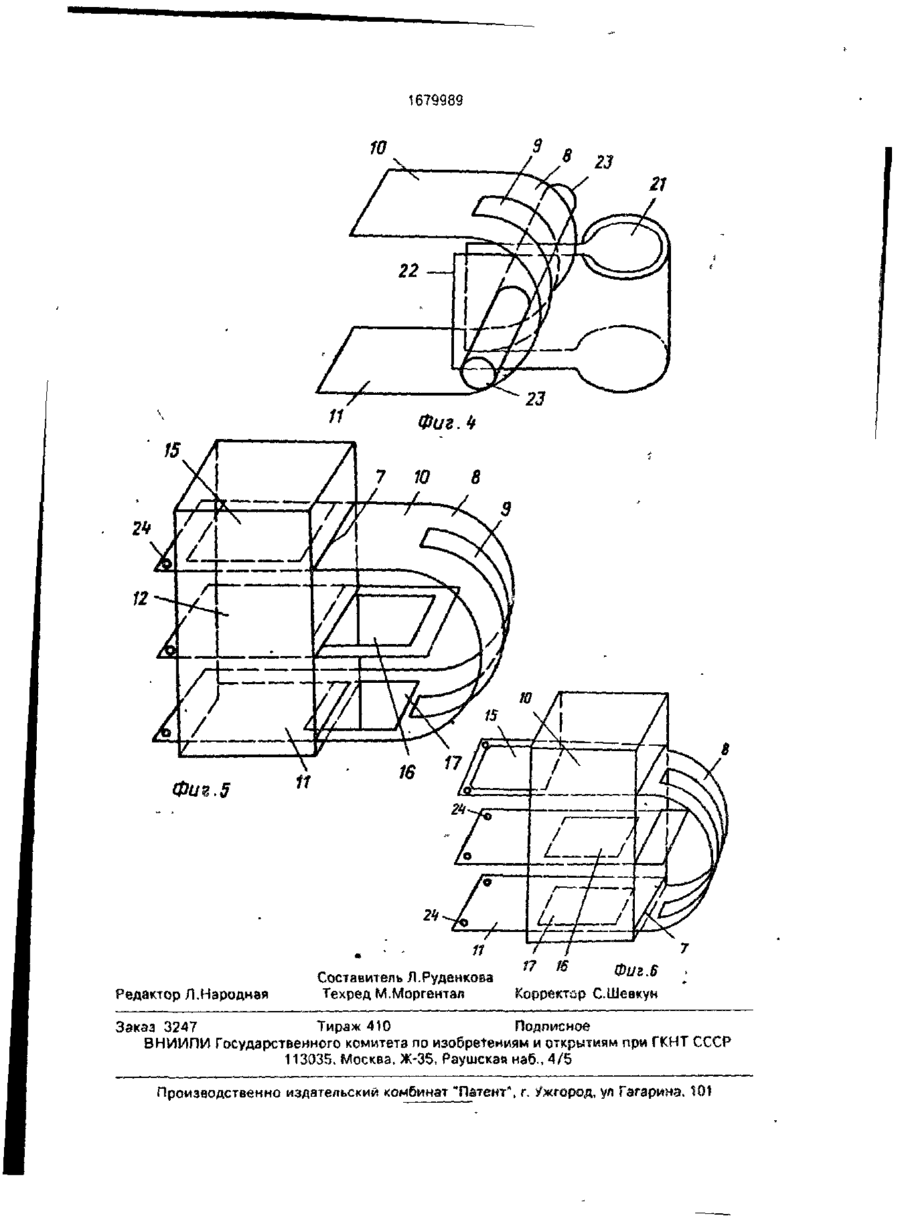

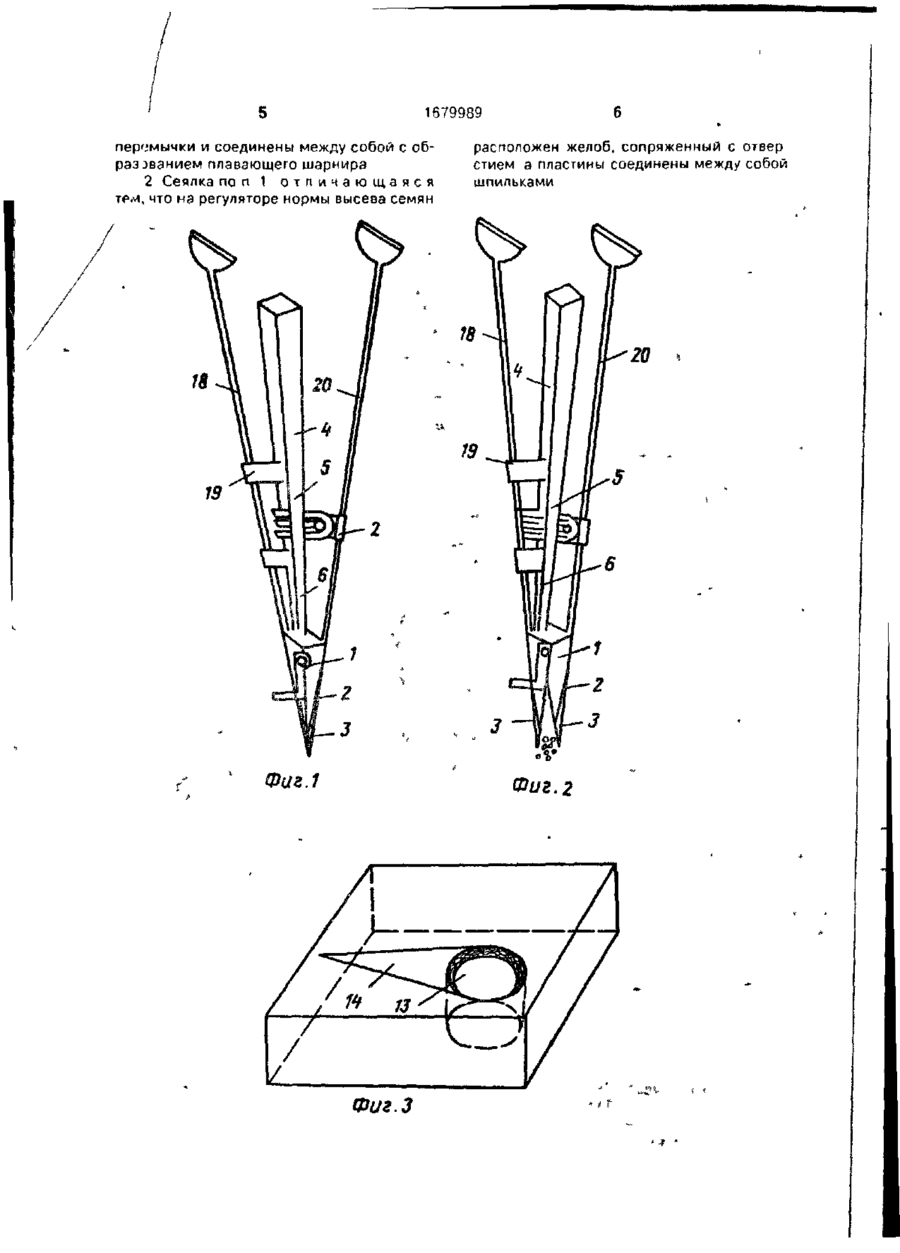

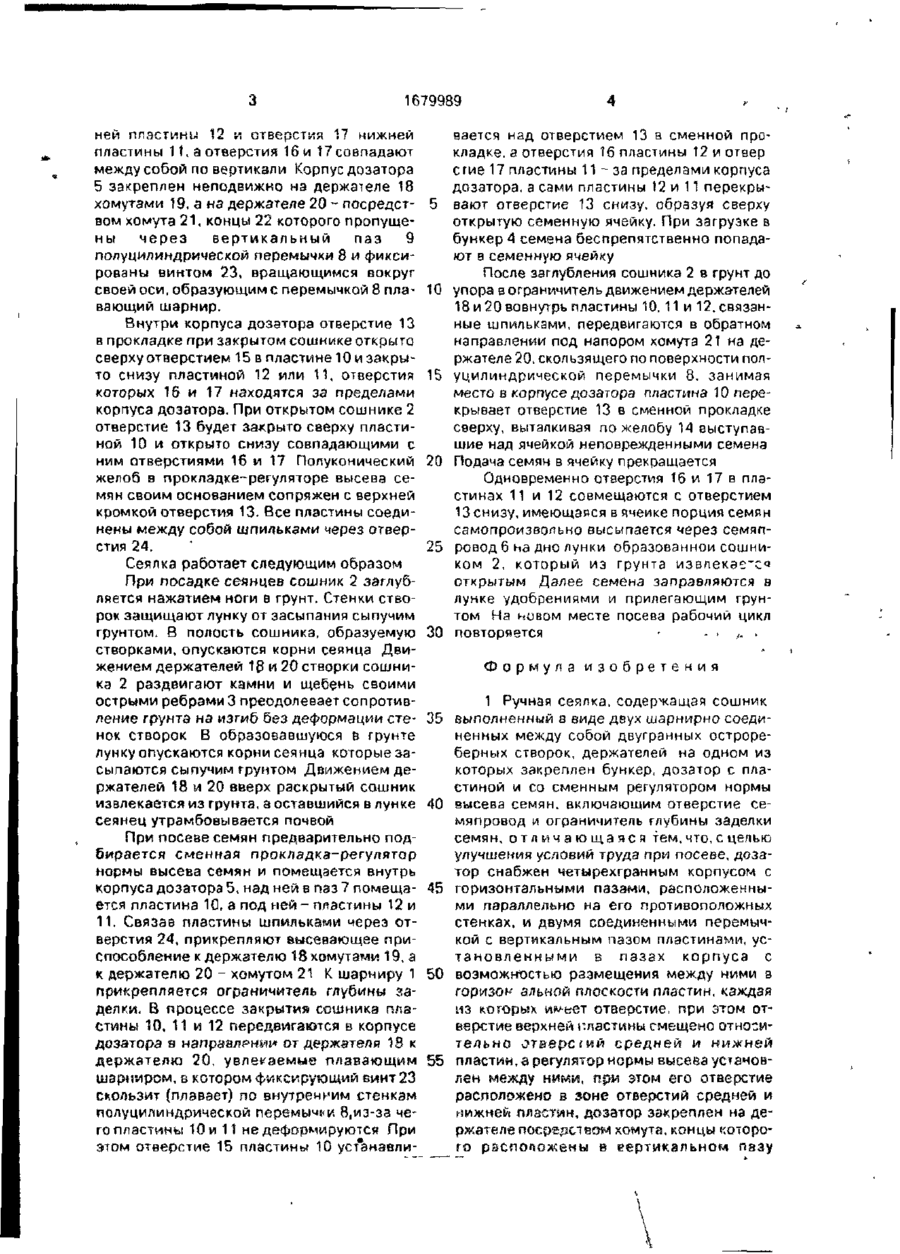

Изобретение относится к сельскому хозяйству, в частности к устройствам для ручной посадки или посева семян на сыпучих каменисто-щебенчатых почвах Цель изобретения - улучшение условий труда при посеве Ручная сеялка Басуна состоит из сошника 2. выполненного в виде двух остро реберных двугранных пирамид, соединенных шарниром 1 и закрепленных на держателях 18 и 20, к которым прикреплены бункер 4, дозатор5 и семяпровод 6 Дозатор выполнен в виде корпуса с пазами, в которые вставлены пластины с отверстиями, верхняя и нижняя пластины соединены перемычкой с отверстием для хомута, а отверстие верхней пластины смещено относительно отверстий средней и нижней пластик, между которыми расположен регулятор нормы эысева семян. Заглубляя сошник в почву, сжимают держатели 18 и 20, при этом происходит последовательное совмещение пластин дозатора 5 и семема из бункера 4 через дозатор и семяпровод 6 попадают в грунт 1 з п ф-лы 6 ил Изобретение относится к сельскому хозяйству, в частности к устройствам для ручной посадки или посева семян на сыпучих каменисто-щебенчатых грунтах Цель изобретения - улучшение условий труда при посеве Нафиг 1 изображена сеялка, общий вид в закрытом положении сошника, на фиг 2 то же, в открытом положении сошника; на фиг. 3 - регулятор нормы высева семян, на фиг. 4 - механизм крепления дозатора; на фиг. 5 - дозатор при закрытом сошнике, на фиг. 6 - дозатор при открытом сошнике. талла для преодоления сопротивления на изгиб при открытии сошника в грунте. В высевающем приспособлении, содержащем бункер 4 для семян, дозатор 5 и семяпровод 6, которые жестко соединены между собой, четырехгранный корпус дозатора снабжен горизонтальными пазами 7, расположенными параллельно на его противоположных стенках, с двумя соединенными между собой полуцилиндрической перемычкой 8 с вертикальным пазом 9 в ней пластинами 10 и 11, установленными в верхнем и нижнем пазах 7 корпуса, с возможностью размещения между ними третьей пластины 12 и сменной прокладки с отверстием 13 и желобом 14 (являющейся регулятором нормы высева семян) Пластины 10, 11 и 12 имеют отверстия. Однако отверстие 15 верхней пластины 10 смещено относительно отверстия 16 сред Сеялка состоит из соединенных шарниром 1 створок сошника 2, которые выполнены в виде двух острореберных двугранных полупирамид, усиленных утолщающимися к их вершинам ребрами 3 - треугольными в сечении наплавками из износостойкого ме 1679989 ней пластини 12 и отверстия 17 нижней пластины 11. а отверстия 16 и 17 совпадают между собой по вертикали Корпус дозатора 5 закреплен неподвижно на держателе 18 хомутами 19, а на держателе 20 - посредст- 5 вом хомута 21, концы 22 которого пропущены через вертикальный паз 9 полуцилиндрической перемычки 8 и фиксированы винтом 23, вращающимся вокруг своей оси, образующим с перемычкой 8 пла- 10 вающий шарнир. Внутри корпуса дозатора отверстие 13 в прокладке при закрытом сошнике открыто сверху отверстием 15 в пластине 10 м закрыто снизу пластиной 12 или 11, отверстия 15 которых 16 и 17 находятся за пределами корпуса дозатора. При открытом сошнике 2 отверстие 13 будет закрыто сверху пластиной 10 и открыто снизу совпадающими с ним отверстиями 16 и 17 Полуконический 20 желоб в прокладке-регуляторе высева семян своим основанием сопряжен с верхней кромкой отверстия 13. Все пластины соединены между собой шпильками через отверстия 24. 25 Сеялка работает следующим образом При посадке сеянцев сошник 2 заглубляется нажатием ноги в грунт. Стенки створок защищают лунку от засыпания сыпучим грунтом. В полость сошника, образуемую 30 створками, опускаются корни сеянца Движением держателей 1g и 20 створки сошника 2 раздвигают камни и щебень своими острыми ребрами 3 преодолевает сопротивление грунта на изгиб без деформации сте- 35 нок створок В образовавшуюся в грунте лунку опускаются корни сеянца которые засыпаются сыпучим грунтом Движением держателей 18 и 20 вверх раскрытый сошник извлекается из грунта, а оставшийся в лунке 40 сеянец утрамбовывается почвой При посеве семян предварительно подбирается сменная прокладка-регулятор нормы высева семян и помещается внутрь корпуса дозатора 5, над ней в паз 7 помеща- 45 ется пластина 10, а под ней - пластины 12 и 11. Связав пластины шпильками через отверстия 24, прикрепляют высевающее приспособление к держателю 18 хомутами 19, а к держателю 20 - хомутом 21 К шарниру 1 50 прикрепляется ограничитель глубины заделки. В процессе закрытия сошника ппастины 10, 11 и 12 передвигаются в корпусе дозатора а направлении от держателя 18 к держателю 20, увлекаемые плавающим 55 шарниром, в котором фиксирующий винт 23 смэльзит (плавает) по внутренним стенкам полуцилиндрической перемыли. 8,из-за чего пластины Юн 11 не деформируются При этом отверстие 15 пластины 10 устанавли вается над отверстием 13 в сменной прокладке, а отверстия 16 пластины 12 и отвер сгие 17 пластины 11 - за пределами корпуса дозатора, а сами пластины 12 и 11 перекрывают отверстие 13 снизу, образуя сверху открытую семенную ячейку. При загрузке в бункер 4 семена беспрепятственно попадают а семенную ячейку После заглубления сошника 2 в грунт до упора в ограничитель движением держателей 18 и 20 вовнутрь пластины 10, 11 и ^.связанные шпильками, передвигаются в обратном направлении под напором хомута 21 на держателе 20, скользящего по поверхности полуцилиндрической перемычки 8. занимая место в корпусе дозатора пластина 10 перекрывает отверстие 13 в сменной прокладке сверху, выталкивая по желобу 14 выступавшие над ячейкой неповрежденными семена Подача семян в ячейку прекращается Одновременно отверстия 16 и 17 в пластинах 11 и 12 совмещаются с отверстием 13 снизу, имеющаяся в ячейке порция семян самопроизвольно высыпается через семяпровод 6 иа дно лунки образованной сошником 2, который из грунта извлекаемся открытым Далее семена заправляются в лунке удобрениями и прилегающим грунтом На новом месте посева рабочий цикл повторяется - > f, • Формула изобретения 1 Ручная сеялка, содержащая сошник выполненный s виде двух шарнирно соединенных между собой двугранных острореберных створок, держателей на одном из которых закреплен бункер, дозатор с пластиной и со сменным регулятором нормы высева семян, включающим отверстие семяпровод и ограничитель глубины заделки семян, о т л и ч а ю щ а я с я тем, что, с целью улучшения условий труда при посеве, дозатор снабжен четырехгранным корпусом с горизонтальными пазами, расположенными параллельно на его противоположных стенках, и двумя соединенными перемычкой с вертикальным пазом пластинами, установленными в пазах корпуса с возможностью размещения между ними з горизок альиой плоскости пластин, каждая из которых и^еет отверстие, при этом отверстие верхней пластины смещено относительно отверсшй средней и нижней пластин, а регулятор нормы высева установлен между ними, при этом его отверстие расположено в зоне отверстий средней и нижней пластин, дозатор закреплен на держателе посредством хомута, концы которого расположены в вертикальном пазу 1679989 перемычки и соединены между собой с образованием плавающего шарнира 2 Сеялка п о п 1 о т л и ч а ю щ а я с я тем, что на регуляторе нормы высева семян расположен желоб, сопряженный с отвер стием а пластины соединены между собой шпильками 18 19 Фиг.1 • 13^ /» / / ГЛ ч / Фиг.З ^ 1679989 21 Редактор Л.Народная Составитель Л.Руденкова Техред М.Моргентал шиг.5 Корректор С.Шевкун Заказ 3247 Тираж 410 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.,4/5 Производственно издательский комбинат "Патент", г. Ужгород, ул Гагарина. 101
