Пристрій для термічної обробки та гідротранспортування прокату
Номер патенту: 3378
Опубліковано: 27.12.1994
Автори: Костирко Сергій Андрійович, Гунькін Ігор Олександрович, Пелих Людмила Тимофіївна, Приходько Євгенія Валер'янівна, Костюченко Михайло Іванович, Черненко Валерій Тарасович, Кузьменко Анатолій Григорович, Гермашев Анатолій Федорович, Худик Валер'ян Тарасович
Формула / Реферат

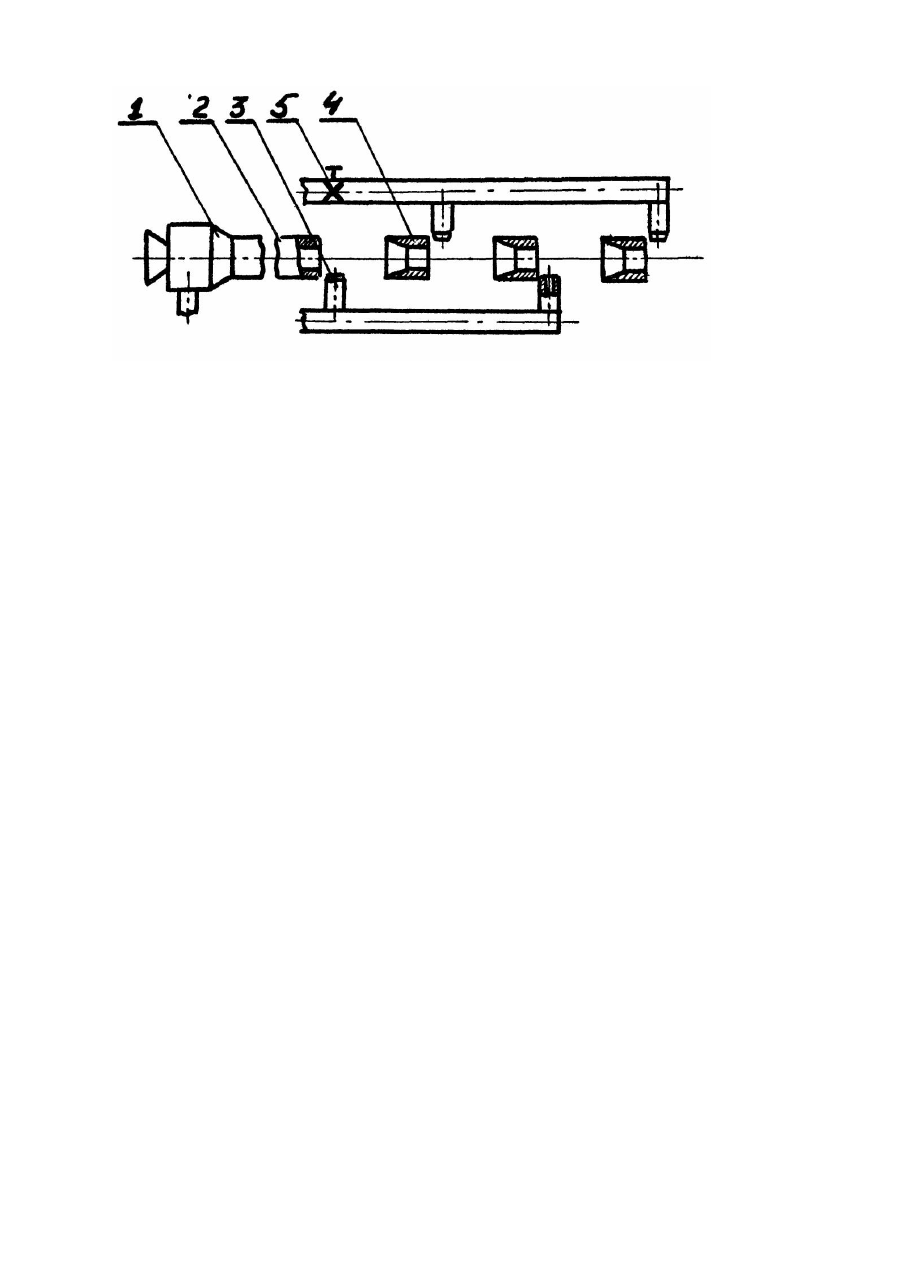

1. Устройство для термической обработки и гидротранспортирования проката, содержащее форсунку, прямоточную камеру охлаждения, коллектор с отсекающими соплами, установленными перпендикулярно продольной оси устройства, и направляющие воронки, отличающееся тем, что оно снабжено дополнительным коллектором с отсекающими соплами, установленным напротив основного коллектора, при этом сопла основного и дополнительного коллекторов расположены в шахматном порядке, а суммы диаметров выходных отверстий противоположно направленных отсекающих сопел равны между собой.
2. Устройство по п. 1, отличающееся тем, что отсекающие сопла расположены в вертикальной плоскости, а верхний коллектор выполнен с регулятором напора воды.
Текст
Изобретение относится к области термической обработки металлопроката в потоке прокатных станов, преимущественно к термическому упрочнению круглых и близких к ним профилей. Известно устройство, содержащее форсунку, камеры охлаждения и участок отвода воды, состоящий из нескольких последовательно, расположенных в одной плоскости отсекающих сопел направленных в одну сторону, между которыми установлены направляющие воронки, выполняющие также функции дополнительных отсекающих элементов [1]. Недостатком этого устройства является невысокая скорость охлаждения металла. Для повышения скорости охлаждения необходимо повысить скорость потока охлаждающей воды. При этом часть потока, поступающая из выводного отверстия камеры охлаждения со стороны, противоположной отсекающим соплам, движется под прикрытием поверхности раската, а поэтому не подвержена отклоняющему воздействию отсекающих потоков, что вынуждает ограничивать скорость потока, а, следовательно, и скорость охлаждения. Повышение надежности сброса отработанной воды за счет увеличения количества отсекающих сопел и напора отсекающей воды приводит к быстрому износу камеры охлаждения и направляющих воронок. Задачей изобретения является усовершенствование конструкции устройства для термической обработки и гидротранспортирования проката путем изменения расположения отсекающих сопел, что позволит повысить скорость и температур у о хлаждения металла. Задача решается за счет того, что устройство для термической обработки и гидротранспортирования проката, содержащее форсунку, прямоточную камеру охлаждения, коллектор с отсекающими соплами, установленными перпендикулярно продольной оси устройства и направляющие воронки, согласно изобретению, оно снабжено дополнительным коллектором с отсекающими соплами, установленным напротив основного коллектора, при этом сопла основного и дополнительного коллекторов расположены в шахматном порядке, а суммы диаметров выходных отверстий противоположно направленных отсекающих сопел равны между собой. Кроме того, отсекающие сопла расположены в вертикальной плоскости, а верхний коллектор выполнен с регулятором напора воды. Установка дополнительного коллектора с отсекающими соплами, направленными напротив сопел основного коллектора позволяет взаимно компенсировать действия противоположно направленных стр уй, что исключает прижатие раската к стенкам камеры охлаждения, а, следовательно, повышает равномерность и скорость охлаждения металла. Исключение прижатия металла к стенкам камеры и направляющих воронок повышает срок службы устройства в 3-4 раза. Условия, необходимые для уравновешивания силовых воздействий противоположно направленных струй выполняется в том случае, если суммы диаметров выводных отверстий противолежащих отсекающих сопел равны между собой. Это объясняется тем, что сила воздействия отсекающего потока на раскат прямо пропорциональна площади проекции омываемого участка на плоскость, нормальную к направлению движения отсекающего потока, а равенство сумм площадей, подверженных воздействию противоположно направленных потоков, практически достигается при равенстве сумм диаметров противоположно расположенных сопел. Расположение отсекающих сопел а вертикальной плоскости создает условия для компенсации силы тяжести раската путем изменения силового воздействия на него отсекающих потоков, а снабжение устройства элементом для регулирования напора воды в основном коллекторе позволяет устранять смещение раската относительно его оси, вызванное действием неучтенных сил (например силой тяжести раската, различием потерь напора и др.). На чертеже фиг. 1 показано устройство для термической обработки и гидротранспортирования проката, продольный вертикальный разрез. Устройство содержит форсунку 1, камеру охлаждения 2, на выходе из которой расположены отсекающие сопла 3, расположенные по обе стороны продольной оси устройства в ша хматном Порядке в вертикальной плоскости. За каждым отсекающим соплом по продольной оси устройства установлены направляющие воронки 4. Коллектор верхнего ряда отсекающих сопел содержит элемент для регулирования напора воды 5. Устройство работает следующим образом. Поток отработанной воды после выхода из камеры охлаждения 2, отклоняется от прямолинейного движения потоком воды отсекающего сопла 3, часть воды сбрасывается сразу, не попадая в направляющую воронку 4, расположенную за соплом 3 по оси устройства, а часть воды отклоненного потока ударяется о конусную поверхность приемной части воронки 4, отражается от нее и так же сбрасывается из устройства. Часть потока, прошедшего через первую воронку отсекается потоком из второго отсекающего сопла, отражается от второй воронки и так же удаляется из устройства и т. д. Количество отсекающих сопел и, соответственно воронок, обеспечивающих полный сброс отработанной воды выбирается в зависимости от параметров прокатки и системы водоснабжения. Расположение отсекающих сопел в шахматном порядке по обе стороны оси прокатки позволяет центрировать раскат при прохождении его через устройство потоками воды из отсекающих сопел, что обеспечивает повышение интенсивности и равномерности охлаждения и увеличение срока службы так как исключает контакт раската со стенками камеры охлаждения и направляющих воронок. Условия необходимые для центровки раската выполняются в том случае, когда суммы диаметров выходных отверстий противолежащих отсекающих сопел равны между собой. В настоящее время на проволочных станах намечается тенденция к значительному увеличению скорости прокатки, что требует повышения интенсивности процесса охлаждения. Использование предлагаемого устройства позволяет повысить интенсивность охлаждения путем увеличения скорости охлаждающего потока воды, что невозможно без организации надежного сброса отработанного охладителя. Это дает возможность без увеличения длины зоны активного охлаждения достигать необходимой температуры конца ускоренного охлаждения отрабатываемого проката, кроме того, центровка раската относительно оси устройства также увеличивает интенсивность охлаждения. Применение устройства для повышения относительной скорости потока воды увеличивает гидротранспортирующую способность устройства и позволяет транспортировать проката чистовой клети к моталкам без дополнительных механических устройств типа трайб-аппаратов что облегчает обслуживание и может способствовать повышению произвольности труда.
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for heat treatment and hydrotransportation of rolled stock
Автори англійськоюKhudyk Valerian Tarasovych, Hunkyn Ihor Oleksandrovych, Chernenko Valerii Tarasovych, Kostiuchenko Mykhailo Ivanovych, Pelykh Ludmyla Tymofiivna, Hermashev Anatolii Fedorovych, Kostyrko Serhii Andriiovych, Prykhodko Yevheniia Valeriianivna, Kuzmenko Anatolii Hryhorovych
Назва патенту російськоюУстройство для термической обработки и гидротранспортирования проката
Автори російськоюХудык Валерьян Тарасович, Гунькин Игорь Александрович, Черненко Валерий Тарасович, Костюченко Михаил Иванович, Пелих Людмила Тимофеевич, Гермашев Анатолий Федорович, Костырко Сергей Андреевич, Приходько Евгения Валерьяновна, Кузьменко Анатолий Григорьевич
МПК / Мітки
МПК: C21D 1/02
Мітки: прокату, обробки, гідротранспортування, пристрій, термічної
