Пристрій для переміщення фурми

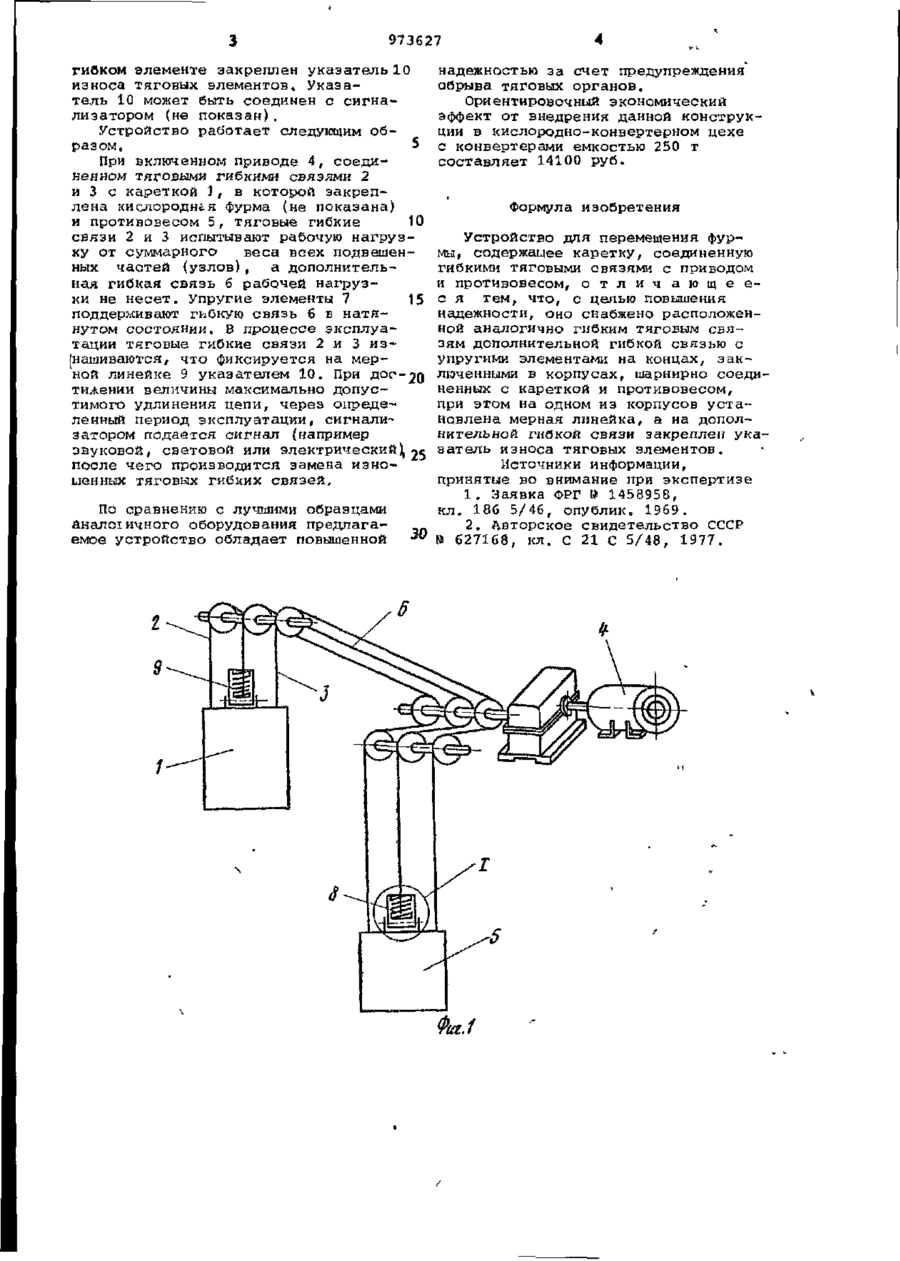

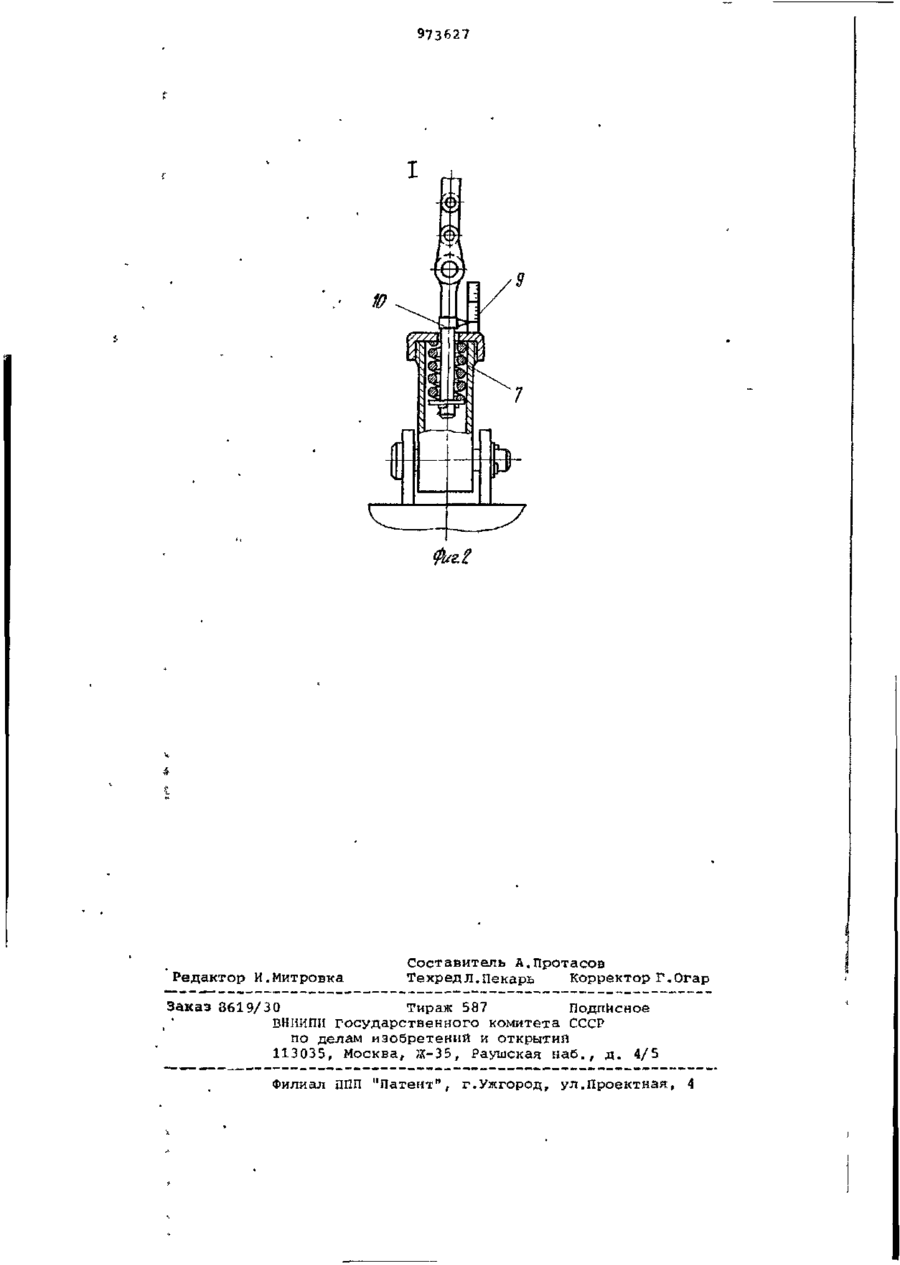

Союз Советских Социалистических Б орт* (61) Дополнительное к авт. свид-ву (22) Заявлено 19.0S81 (21) 3290І06/ 22-02 (51)М.Кл. 3 с присоединением заявки № Государственный комитет (23) Приоритет СССР по долам июбретений и открытий Опубликовано 15.11.82. Бюллетень № 42 Дата опубликования описания 15.31.82 (72) Авторы изобретения С 21 С 5/46 669.184 .142(088,8) А.И.Волошин Я.А.Тарпииьян и О.М.Иеделько Производственное объединение "Ждановтяжмаы" (71)Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ ФУРМЫ 1 Изобретение относится к черной металлургии, в частности к усовершенствованию механизма подъема фурмы, в конвертерном производстве стали. Известно устройство для перемещения фурмы, включающее каретку, соединенную гибкими тяговыми органами с основным и дополнительным барабанами, которые имеют возможность соединения между собой при обрыве тягового органа, связанного с основным барабаном [13. _Недостатками его являются отсутствие средств для предупреждения обрыва тягового органа и повышенная мощность привода вследствие неуравновешенной массы перемещаемых частей. Наиболее близким к предлагаемому по технической сущности и достигаемым результатам является устройство для перемещения фурмы, содержащее каретку, соединенную гибкими тяговыми связями с приводом и противовесом [ 2 3» Недостатком известного устройства является уменьшенная надежность, вызванная отсутствием средств для пре^ дупреждения обрыва тягового элемента. Цель изобретения - повышение надежности. t o 15 20 25 30 Поставленная цель тем, что устройство для перемещения фурмы, содержащее каретку, соединенную гибкими тяговыми связями с приводом и противовесом, снабжено дополнительной гибкой связью, расположенной аналогично гибким тяговым связям и имеющим на концах упругих элементы, заключенные в корпусах, шарнирно соединенных с кареткой и противовесом, при этом на одном из корпусе установлена мерная линейка, а на дололнительной гибкой CDязи закреплен указатель износа тяговых элементов. На фиг. 1 изображено устройство, общий вид; на фиг. 2 - узел I па фиг, 1. Устройство содержит каретку 1, соединенную тяговыми гибкьми связями 2 и 3 с приводом 4 и противовесом 5, а также дополнительной гибкой связью 6, расположенной аналогично тяговым гибким связям 2 и 3, на концах дополнительной гибкой связи 6 имеются упругие элементы 7, заключенные в корпусах 8, шарнирно соединенных с 'кареткой 1 и противовесом 5, Иа корпусе 8 установлена мерная линейка 9, а иа дополнитепьном 973627 гибком элементе закреплен указатель 10 износа тяговых элементов. Указатель 10 может быть соединен с сигнализатором (не показан). Устройство работает следующим образом. 5 При включенном приводе 4, соединенном тяговыми гибкими связями 2 и 3 с кареткой 1, в которой закреплена кислородная фурма (не показана) и противовесом 5, тяговые гибкие 10 связи 2 и 3 испытывают рабочую нагрузку от суммарного веса всех подвешенных частей (узлов), а дополнительная гибкая связь б рабочей нагрузки не несет. Упругие элементы 7 15 поддерживают гибкую связь 6 в натянутом состоянии. В процессе эксплуатации тяговые гибкие связи 2 и 3 изІнаїниваются, что фиксируется на мерной линейке 9 указателем 10. При доо-20 тидении величины максимально допустимого удлинения цепи, через определенный период эксплуатации, сигнализатором подается сигнал {например звуковой, световой или электрический^ 25 после чего производится замена иэноыенных тяговых гибких связей. По сравнению с лучшими образцами аналоїичного оборудования предлагаемое устройство обладает повышенной надежностью за счет предупреждения обрыва тяговых органов. Ориентировочный экономический эффект от внедрения данной конструкции в кислородно-конвертерном цехе с конвертерами емкостью 250 т составляет 14100 руб. Формула изобретения Устройство для перемещения фурмы, содержацее каретку, соединенную гибкими тяговыми связями с приводом и противовесом, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно снабжено расположенной аналогично гибким тяговым с в я зям дополнительной гибкой связью с упругими элементами на концах, з а к люченными в корпусах, ыарнирно соединенных с кареткой и противовесом, при этом на одном из корпусов у с т а новлена мерная линейка, а на дополнительной гибкой связи закреплен указ а т е л ь износа тяговых элементов. Источники информации, принятие во внимание при экспертизе 1 . Заявка ФРГ И 145895В, кл. 18G 5/46, опублик. 1969. 2. Авторское свидетельство СССР 30 № 627168, кл. С 21 С 5/48, 1977. 973627 фиг.2 Редактор И.Митровка Составитель А.Протасов Техредл.Пекарь Корректор Г.Огар Заказ 3619/30 Тираж 587 Подписное ,' ВНІ1ИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, ЇХ-35, Раушская наб„, д . 4/5 Филиал П П "Патент", г.Ужгород, ул.Проектная, 4 П
