Пристрій для закріплення фурми

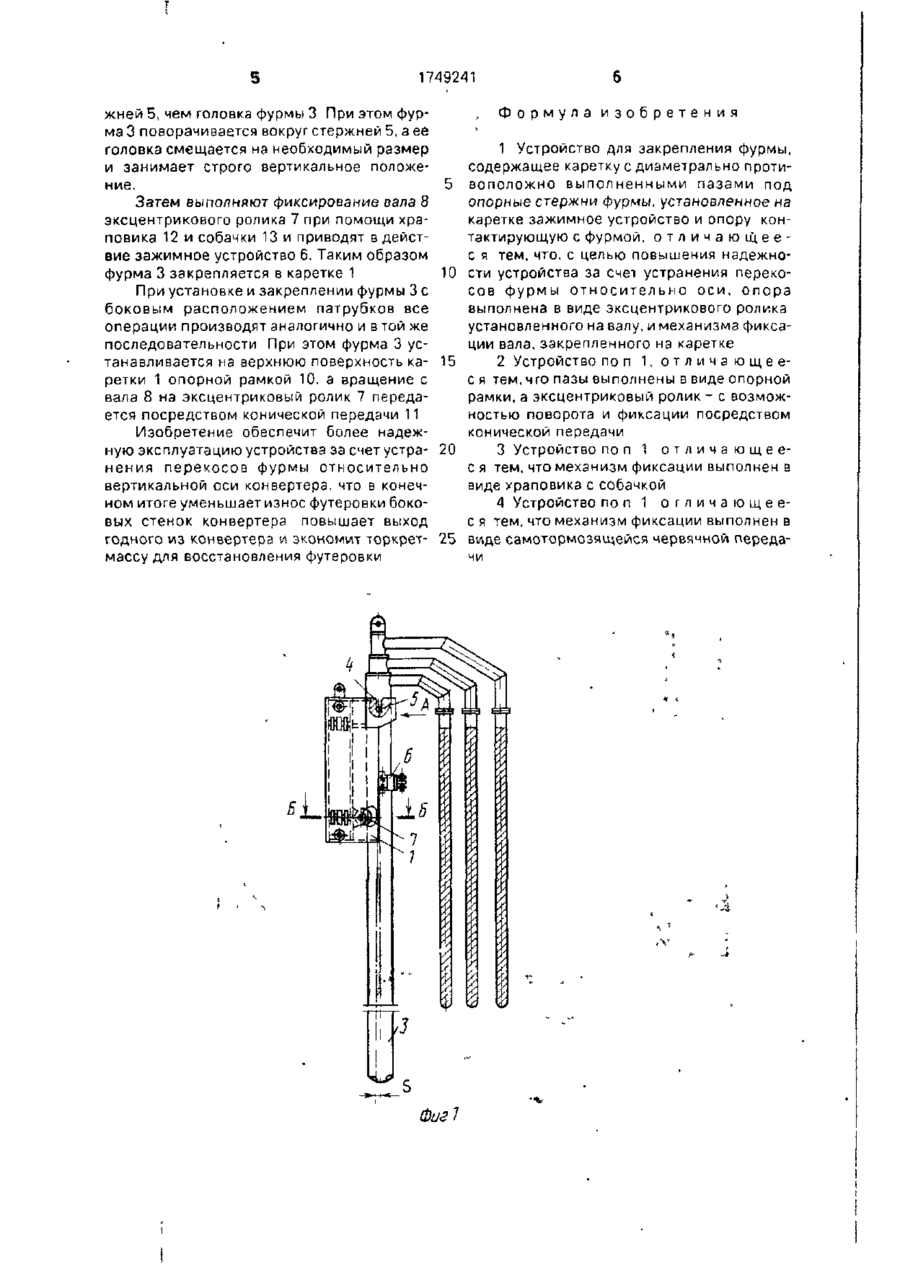

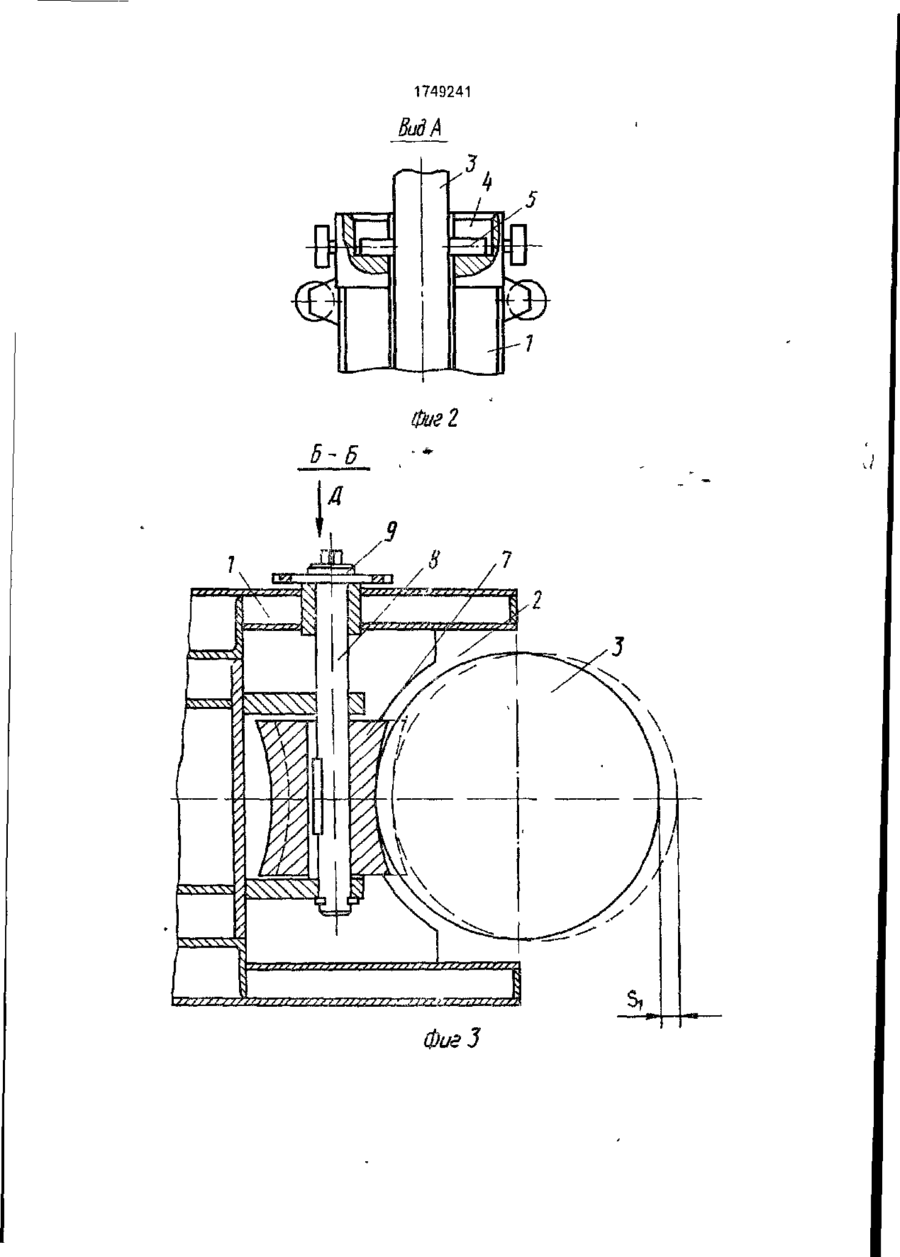

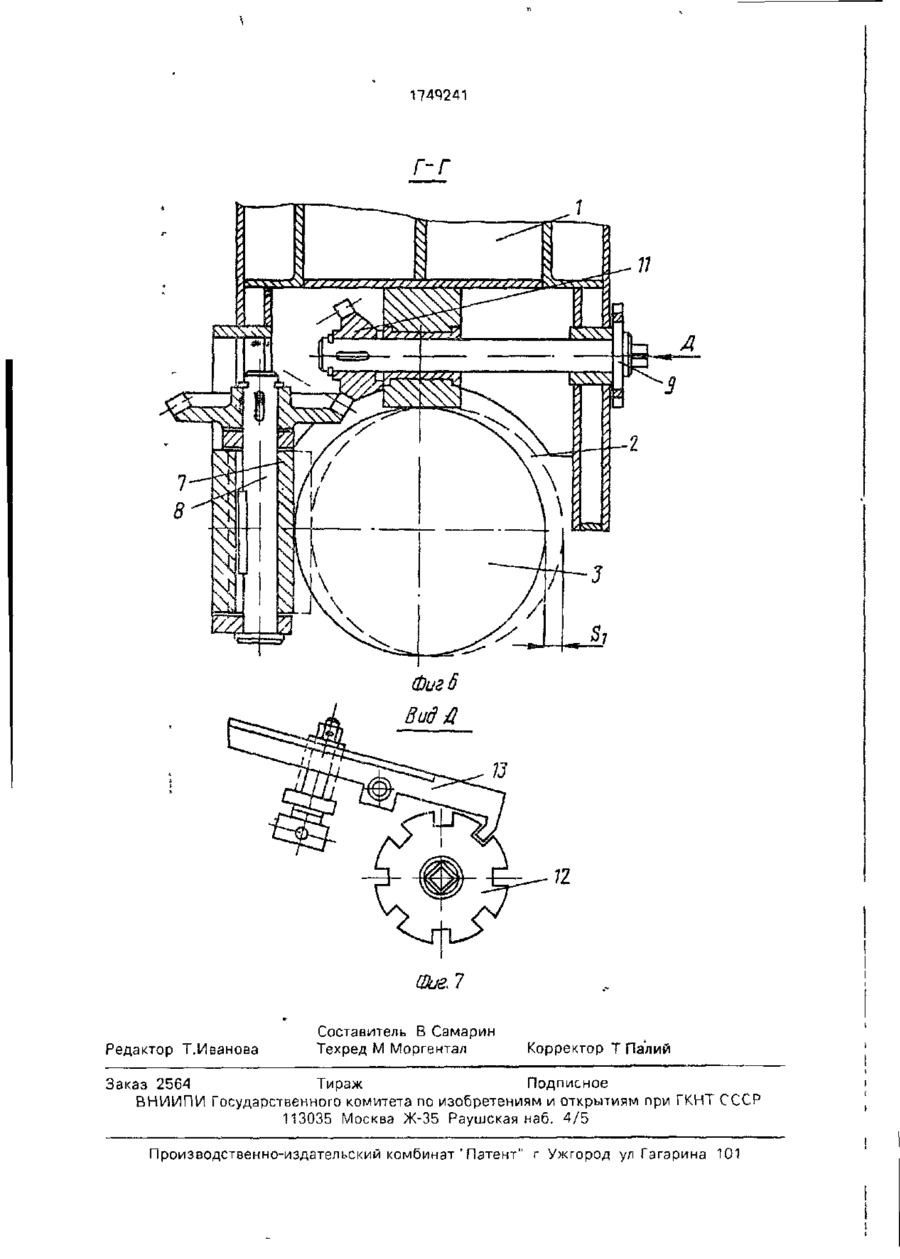

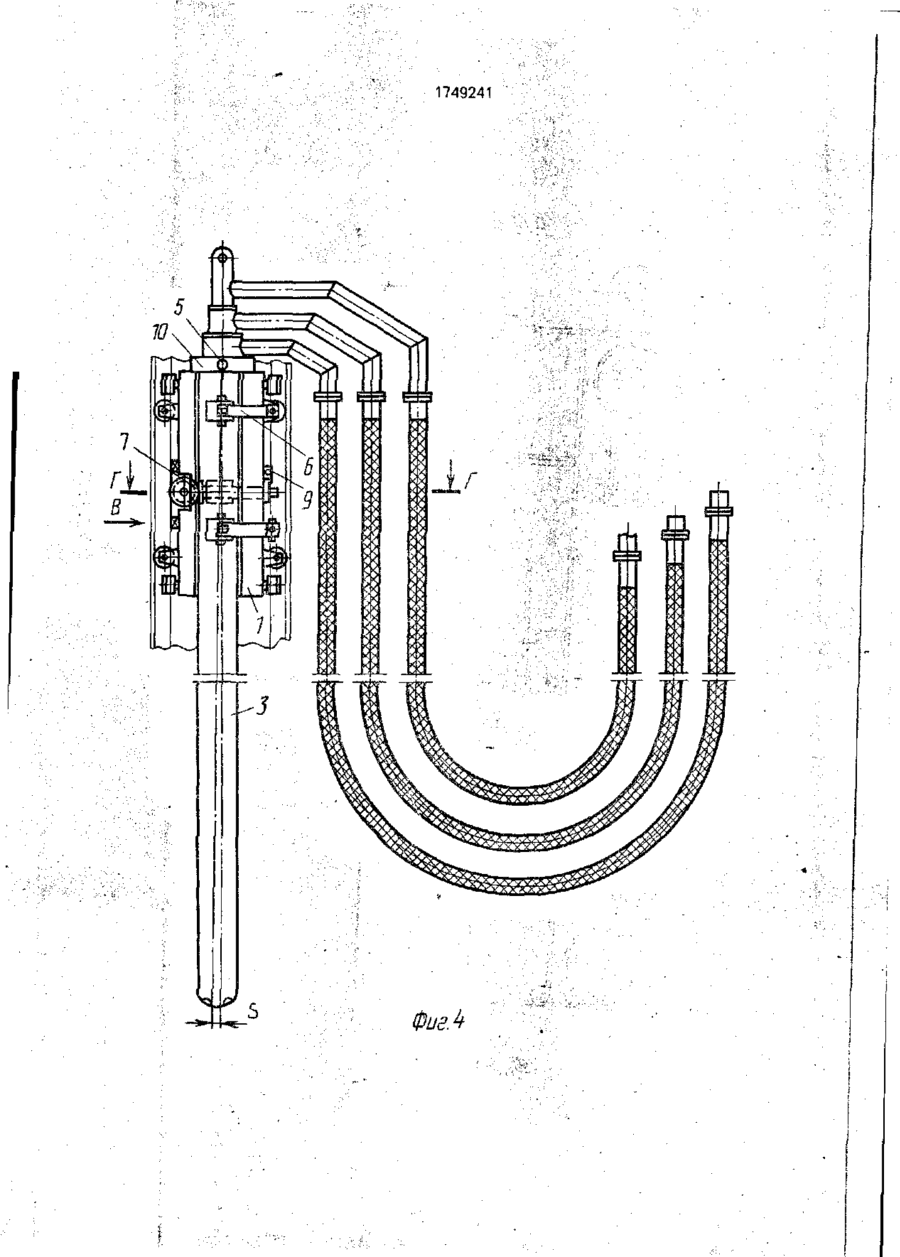

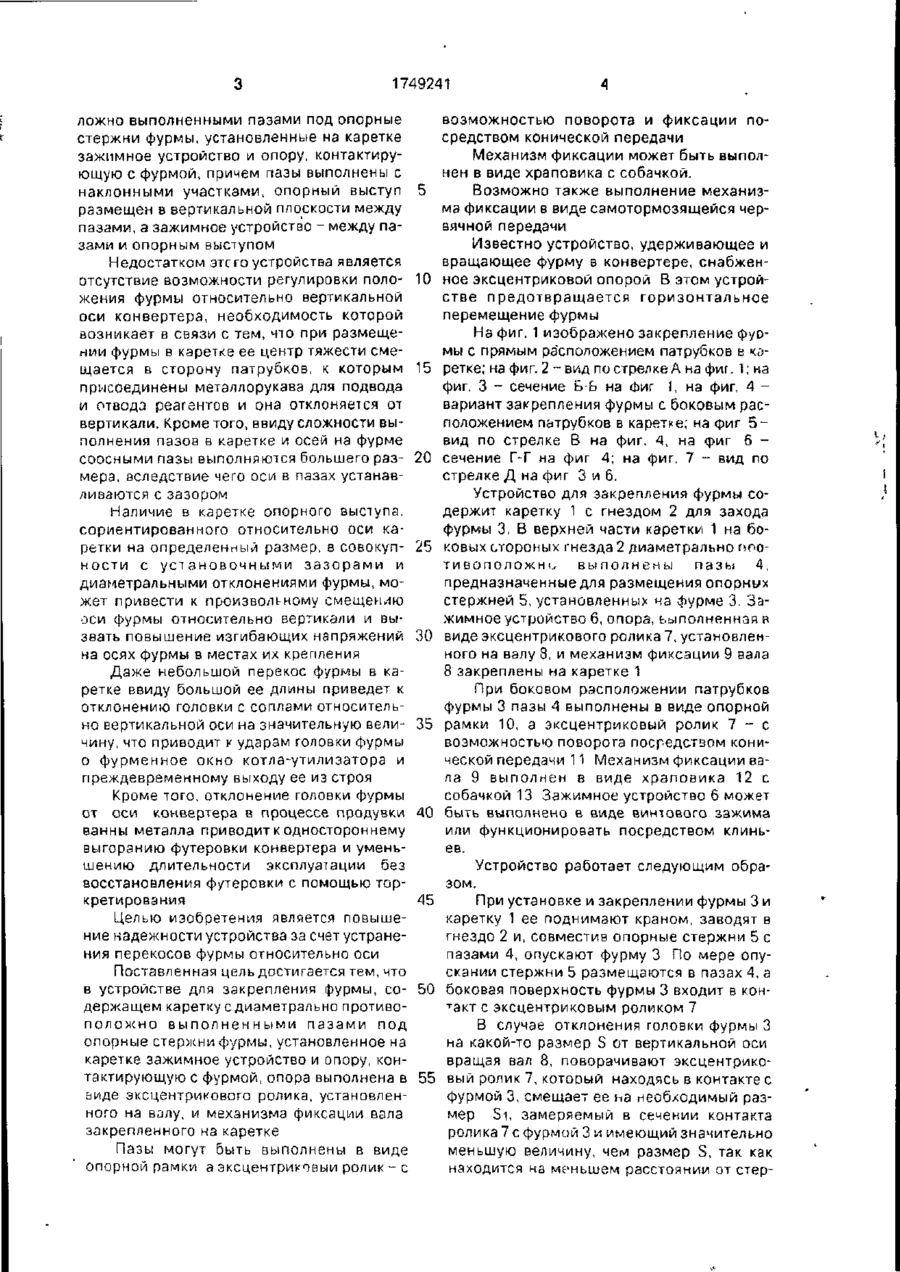

Изобретение относится к металлургии, конкретнее к устройствам для закрепления фурмы в каретке, и может найти применение при продувке металла кислородом сверху. Изобретение позволяет повысить надежность устройства за счет устранения перекосов фурмы относительно вертикальной оси путем выполнения опорного выступа в виде э к с ц е н т р и к о в о г о ролика, установленного на валу и снабженного механизмом фиксации. Фурма может быгь снабжена опорной рамкой, а вал эксцентрикового ролика - конической передачей. Механизм фиксации может быть выполнен в виде храповика с собачкой, а также в виде самотормозящейся червячной передачи. Устройство для закрепления фурмы в каретке 1 содержит гнездо для захода фурмы 3. В верхней части каретки 1 на боковых сторонах гнезда выполнены пазы 4, предназначенные для р а з м е щ е н и я осей 5, установленных диаметрально противоположно на фурме 3. Зажимное устройство 6 и опорный выступ, выполненный в виде эксцентрикового ролика 7, размещенного на валу и снабженного механизмом фиксации, установлены на каретке 1. При боковом расположении патрубков фурмы 3 диаметрально противоположно размещенные на ней оси 5 снабжены опорной рамкой, установленной шарнирно относительно фурмы 3, а вал эксцентрикового ролика 7 снабжен конической передачей. Механизм фиксации выполнен в виде храповика с согЗачкой.З з.п. ф-лы, 7 ил. Изобретение относится к металлургии, конкретнее к устройствам для закрепления фурмы в каретке, и может" найти применение при продувке металла кислородом сверху. Известно устройство для закрепления фурмы в каретке при помощи диаметрально противоположно размещенных осей, при этом на осях шарнирно установлены клинья. Недостатком известного устройства является отсутствие возможности регулировки п о л о ж е н и я фурмы относительно вертикальной оси конвертера, необходи мость которой возникает в связи с тем что при размещении фурмы в каретке ее центр тяжести смещается от вертикали в сторону ее патрубков, к которым присоединены металлорукава для подвода и отвода реагентов, что приводит к перекосу фурмы, уменьшению надежности устройства и повышенному износу футеровки конвертера при продувке металла фурмой. Наиболее близким по технической сущности и достигаемому результату является устройство для закрепления фурмы, содержащее каретку с диаметрально противопо 1749241 ложно выполненными пазами под опорные стержни фурмы, установленные на каретке зажимное устройство и опору, контактирующую с фурмой, причем пазы выполнены с наклонными участками, опорный выступ размещен в вертикальной плоскости между пазами, а зажимное устройство - между пазами и опорным выступом Недостатком этсго устройства является отсутствие возможности регулировки положения фурмы относительно вертикальной оси конвертера, необходимость которой возникает в связи с тем, что при размещении фурмы в каретке ее центр тяжести смещается в сторону патрубков, к которым присоединены металлорукава для подвода и отвода реагентов и она отклоняется от вертикали. Кроме того, ввиду сложности выполнения пазов в каретке и осей на фурме соосными пазы выполняются большего размера, вследствие чего оси в пазах устанавливаются с зазором Наличие в каретке опорного выступа, сориентированного относительно оси каретки на определенный размер, в соаокупности с установочными зазорами и диаметральными отклонениями фурмы, может привести к произвольному смещению оси фурмы относительно вертикали и вызвать повышение изгибающих напряжений на осях фурмы в местах их крепления Даже небольшой перекос фурмы в каретке ввиду большой ее длины приведет к отклонению головки с соплами относительно вертикальной оси на значительную величину, что приводит к ударам головки фурмы о фурменное окно котла-утилизатора и преждевременному выходу ее из строя Кроме того, отклонение головки фурмы от оси конвертера в процессе продувки ванны металла приводит к одностороннему выгоранию футеровки конвертера и уменьшению длительности эксплуатации без восстановления футеровки с помощью торкретирования Целью изобретения является повышение надежности устройства за счет устранения перекосов фурмы относительно оси Поставленная цель достигается тем, что в устройстве для закрепления фурмы, содержащем каретку с диаметрально противоп о л о ж н о в ы п о л н е н н ы м и пазами под опорные стержни фурмы, установленное на каретке зажимное устройство и опору, контактирующую с фурмой, опора выполнена в виде эксцентрикового ролика, установленного навалу, и механизма фиксации вала закрепленного на каретке Пазы могут быть выполнены в виде опорной рамки а эксцентриковый ролик - с 5 10 15 20 25 30 35 40 45 50 55 возможностью поворота и фиксации посредством конической передачи Механизм фиксации может быть выполнен в виде храповика с собачкой. Возможно также выполнение механизма фиксации в виде самотормозящейся червячной передачи Известно устройство, удерживающее и вращающее фурму в конвертере, снабженное эксцентриковой опорой В этом устройстве предотвращается горизонтальное перемещение фурмы На фиг. 1 изображено закрепление фурмы с прямым расположением патрубков е каретке; на фиг. 2 -вид по стрелке А на фиг. 1; на фиг. 3 ~ сечение ь-Ь на Фиг !, на фиг. 4 вариант закрепления фурмы с боковым расположением патрубков в каретке; на фиг 5 вид по стрелке В на фиг, 4, на фиг 6 сечение Г-Г на фиг 4; на фиг. 7 - вид по стрелке Д на фиг 3 и 6. Устройство для закрепления фурмы содержит каретку 1 с гнездом 2 для захода фурмы 3. В верхней части каретки 1 на боковых стороных гнезда 2 диаметрально поотивоположи о выполнены пазы 4, предназначенные для размещения опорных стержней 5, установленных ча фурме 3. Зажимное устройство 6,опора, выполненная в виде эксцентрикового ролика 7, установленного на валу 8, и механизм фиксации 9 вала 8 закреплены на каретке 1 При боковом расположении патрубков фурмы 3 пазы 4 выполнены в виде опорной рамки 10, а эксцентриковый ролик 7 - е возможностью поворота посредством конической передачи 11 Механизм фиксации вала 9 выполнен в виде храповика 12 с собачкой 13 Зажимное устройство 6 может быть выполнено в виде винтового зажима или функционировать посредством клиньев. Устройство работает следующим образом. При установке и закреплении фурмы 3 и каретку 1 ее поднимают краном, заводят в гнездо 2 и, совместив опорные стержни 5 с пазами 4, опускают фурму 3 По мере опускании стержни 5 размещаются в пазах 4, а боковая поверхность фурмы 3 входит в конт акт с эксцентриковым роликом 7 В случае отклонения головки фурмы 3 иа какой-то размер S от вертикальной оси вращая вал 8, поворачивают эксцентриковый ролик 7, котсюый находясь в контакте с фурмой 3, смещает ее на необходимый размер Si, замеряемый в сечении контакта ролика 7 с фурмой 3 и имеющий значительно меньшую величину, чем размер S, так как находится на меньшем расстоянии от стер 1749241 жней 5, чем головка фурмы 3 При этом фурма 3 поворачивается вокруг стержней 5, а ее головка смещается на необходимый размер и занимает строго вертикальное положение. Затем выполняют фиксирование вала 8 эксцентрикового ролика 7 при помощи храповика 12 и собачки 13 и приводят в действие зажимное устройство 6. Таким образом фурма 3 закрепляется в каретке 1 При установке и закреплении фурмы 3 с боковым расположением патрубков все операции производят аналогично и в той же последовательности При этом фурма 3 устанавливается на верхнюю поверхность каретки 1 опорной рамкой 10, а вращение с вала 8 на эксцентриковый ролик 7 передается посредством конической передачи 11 Изобретение обеспечит более надежную эксплуатацию устройства за счет устранения перекосов фурмы относительно вертикальной оси конвертера, что в конечном итоге уменьшает износ футеровки боковых стенок конвертера повышает выход годного из конвертера и экономит торкретмассу для восстановления футеровки Формула изобретения 1 Устройство для закрепления фурмы, содержащее каретку с диаметрально проти5 воположно выполненными пазами под опорные стержни фурмы, установленное на каретке зажимное устройство и опору контактирующую с фурмой, о т л и ч а ю щ е е с я тем, что, с целью повышения надежно10 сти устройства за счет устранения перекосов фурмы о т н о с и т е л ь н о о с и , опора выполнена в виде эксцентрикового ролика установленного на валу, и механизма фиксации вала, закрепленного на каретке 15 2 Устройство п о п 1, о т л и ч а ю щ е е с я тем, чго пазы выполнены в виде опорной рамки, а эксцентриковый ролик - с возможностью поворота и фиксации посредством конической передачи 20 3 Устройство п о п 1 о т л и ч а ю щ е е с я тем, что механизм фиксации выполнен в виде храповика с собачкой 4 Устройство п о п 1 о т л и ч а ю щ е е с я тем, что механизм фиксации выполнен в 25 виде самотормозящейся червячной передачи Фиг! 1749241 Вид А фиг I -б v/ ФиёЗ 1749241 ФигА 1749241 З Фиг.о 1749241 г-г 7 7 Фиг В Вид Д 1J ФаеЛ Редактор Т.Иванова Составитель В Самарин Техред М Моргентал Корректор Т Палий Заказ 2564 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж-35 Раушская наб. 4/5 Производственно-издательский комбинат ' Патент" г Ужгород ул Гагарина 101
