Привод фурми

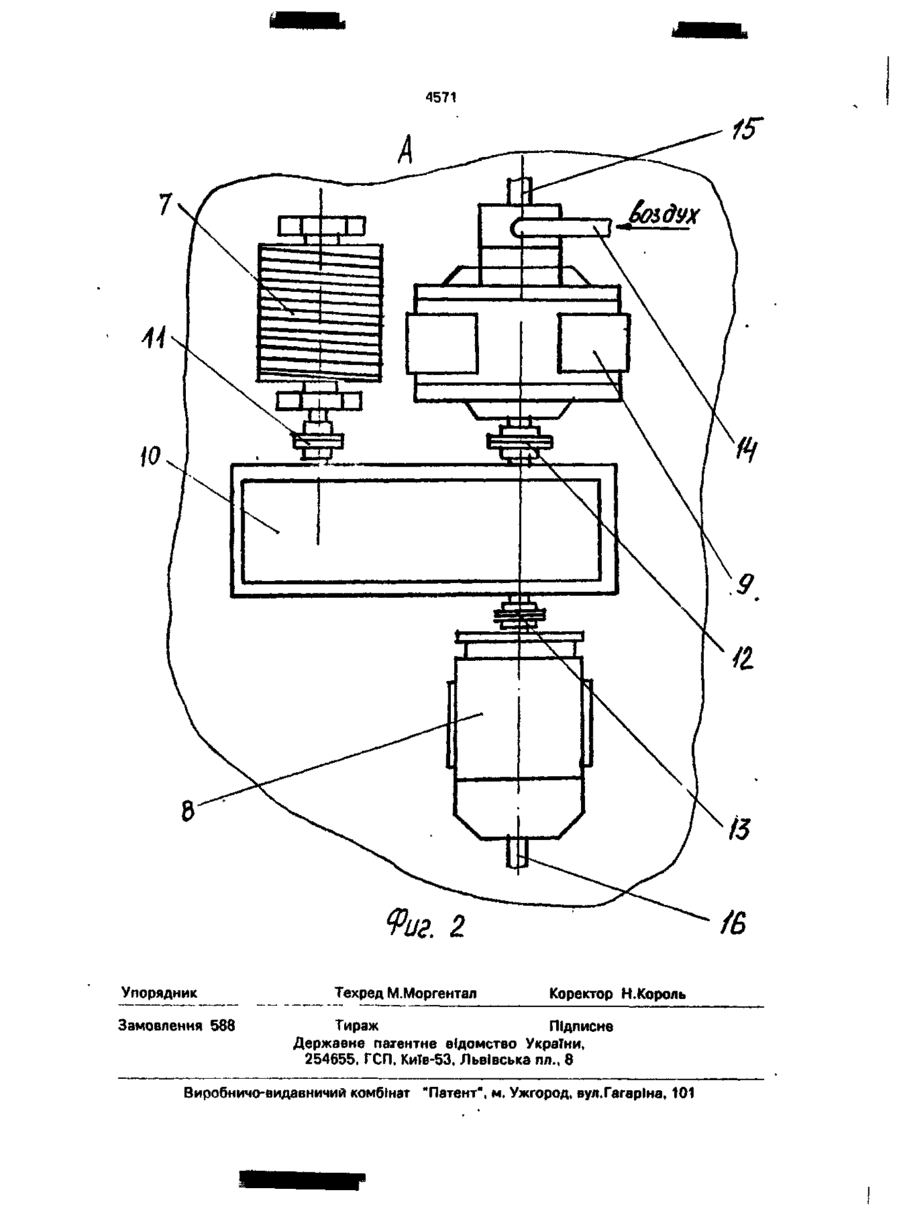

Привод фурмы, содержащий направляющую, перемещающуюся в ней каретку, несущую фурму и соединенную тросом с барабаном лебедки, смонтированным с электродвигателем посредством редуктора, о т л и ч а ю щ и й с я тем, что он дополнительно снабжен пневмомотором, запитанным от цеховой воздушной магистрали низкого давления, и кинематически сочлененного соосно с электродвигателем посредством дифференциального редуктора двигателем, что обеспечивает непрерывную подачу энергопитания и тем самым исключает аварийный останов технологического процесса выплавки етапи Указанная задача решается тем, что известная конструкция, содержащая направляющую, перемещающуюся в ней каретку, несущую фурму, и соединенную тросом с барабаном лебедки, смонтированным с электродвигателем посредством редуктора, согласно изобретению, дополнительно снабжена пневмомотором, запитанным от цеховой воздушной магистрали низкого давления, и кинематически сочлененным соосно с электродвигателем посредством дифференциального редуктора. Изобретение поясняется чертежами. На фиг.1 показан общий вид устройства. На фиг.2 показан вид А фиг.1, Привод фурмы содержит направляющую 1. каретку 2, Фурму 3. Каретка 2 соединена тросом 4 с подъемной лебедкой 5. С > ел О 4571 Фурма 3 осуществляет подачу кислорода Для подъема фурмы 3 из конвертера 6, или замер параметров, необходимых для несогласно технологическому процессу, вклюпрерывного ведения технологического прочается электродвигатель 8 (реверс), который цесса выплавки стали в конвертере 6. через редуктор 10 вращает барабан 7, намаЛебедка 5 включает барабан 7 с уложенным 5 тывая трос 4, поднимает фурму 3 и выводит ее из конвертера 6. Пневмомотор 9 неподвии закрепленным на нем тросом 4, электрожен. двигатель 8, пневмомотор 9, смонтированных посредством дифференциального В случае выключения электроэнергии редуктора 10 и муфт 11, 12, 13. Электродвиэлектродвигатель 8 обесточивается и вышегатель 8 и пневмомотор 9 расположены со- 10 описанный подъем-опускание фурмы 3, в соответствии с требованиями осно. Пневмомотор 9 подключен технологического процесса, осуществляется посредством рукава 14 к воздушной цеховой посредством пневмомотора 9, энергопитамагистрали низкого давления (не показано). ние к которому осуществляется через рукав На валах 15,16 смонтированы средства торможения (при необходимости). 15 14 от цеховой воздушной сети низкого давления. Работает устройство следующим обраВ результате при аварийной ситуации зом. Для осуществления процесса выплавки (отключение питания электроэнергии) технологический процесс не прекращается. стали в конвертер 6 опускается фурма 3. Для этого включается электродвигатель 8, кото- 20 Технический результат по сравнению с прототипом, возникает за счет дополнительрый через редуктор 10 вращает барабан 7, но встроенного пневмомотора, запитанного сматывает трос 4 и опускает каретку 2 с от цеховой воздушной сети низкого давлефурмой 3 в конвертер 6. Пневмомотор 9 при ния, который кинематически сочленен поэтом неподвижен, т.е. не вращается, что обеспечивается дифференциальным редук- 25 средством дифференциального редуктора с барабаном и электродвигателем (соосно). тором 10 (редуктор с вмонтированной дифНаличие этих признаков позволяет исклюференциальной передачей, соосно чить аварийный останов технологического соединяющей валы электродвигателя 8 и процесса выплавки стали. пневмомотора 9). 30 / 'Щ 4571 8 Фиг. 2 Упорядник Замовлення 588 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне патентне відомство УкраТни, 254655. ГСП, Київ-53. Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
