Пристрій для випуску розпечених продуктів вибуху із термокамери

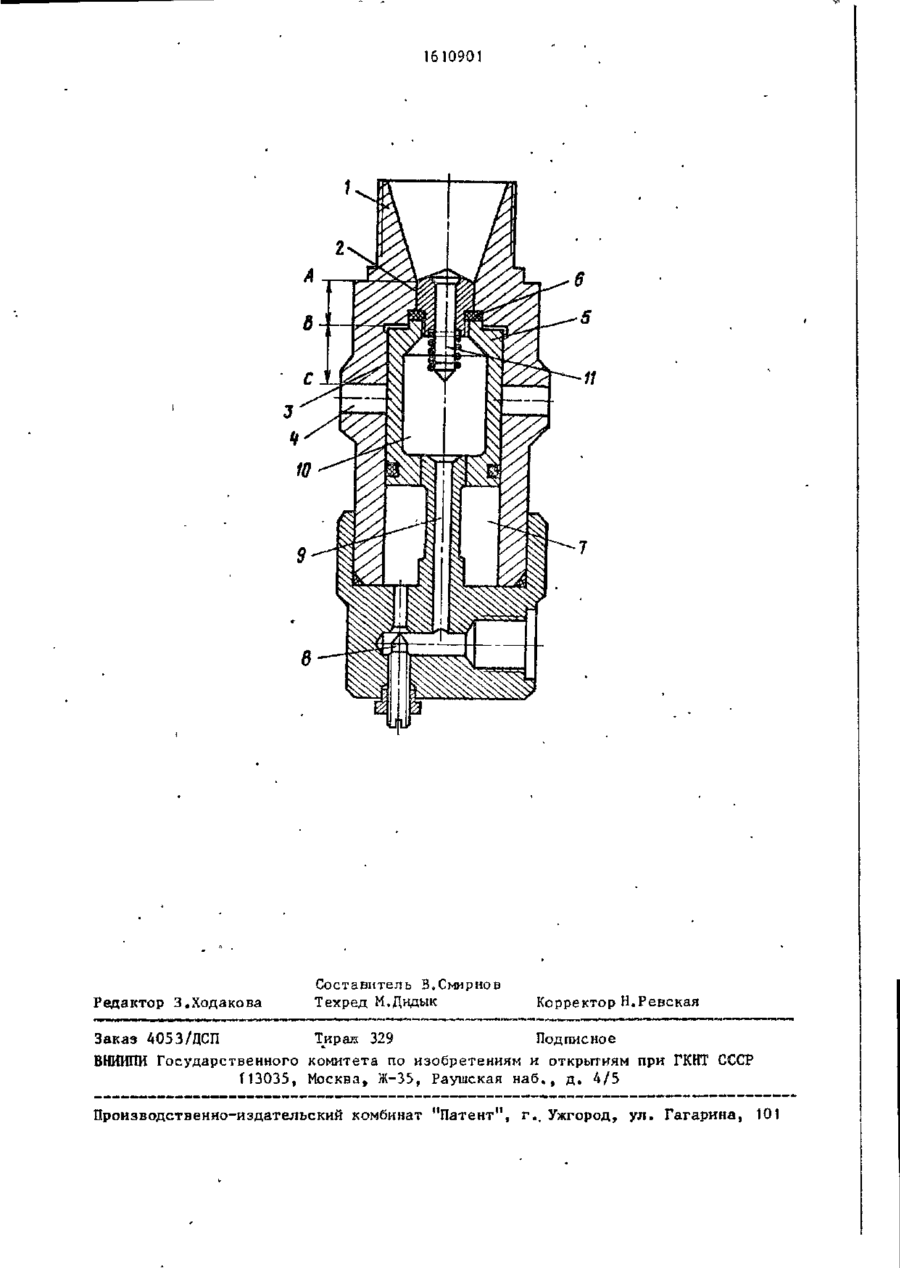

Изобретение относится к термической обработке материалов и МОУ ет быть использовано в металлургии и машиностроении. Цель '- расширение д и а пазона регулирования времени выпуска Изобретение относится к термической обработке материалов н может быть использовано в металлургии и машиностроении. Цель изобретения - расширение диапазона регулирования времени выпуска раскаленных продуктов взрыва из термокамеры. На чертеже показано предлагаемое устройство, оищий вид. Оно содержит заполненный хидкостью, например водой, раструб 1 ,• который большим сечением соединен с термокамерой, а малым сечением сопряжен с цилиндром 2 меньшего сечения, ступенчато распшрякщнмся в цилиндр 3 больше— 44-90 4 продуктов взрыва из термокамеры. Б демпфере с тыпьной стороны поршня выполнена полость объемом не менее объема гидроцилиндра, соединенная с обводным каналом и снабпенная клапаном для наполнения полости газом. Это позволяет получить более тонкие закаленные слои повышенной твердости, избиратель" но выжигаіь мелкие заусенцы без повреждения тонкостенных участков д е т а лей. В момент выхода выступа поршня из цилиндра вода, передающая на пор1» шень давление взрыва в термокамере, устремляется в вакуумированную кольцеобразную полость, что ведет к р е з кому ускорению поршня и раскрытии выхлопных окон устройства, расширяя этим диялазон регулирования времени * выпуск а проду к го в взры ва. 1 ил. го сечения с выхлопными окнами 4, Цилиндры заперты пробкой в виде повторяющего форму канала ступенчатого поршня 5 с эластичной уплотнительной прокладкой 6. Расстояние ВС от кромки окон до уступа поршне в его запираю- . щем канал крайнем положении превышает высоту АВ выступа на поршне, заходящего в цилиндр. С тыльной стороны ступенчатый поршень и продолжение канала образуют гидроцилиндр 7, снабженный регулируемым дросселем 8 с обводным каналом 9, запертым в исходном положении . Дополнительно с тыльной стороны поршня выполнена полость 10 объемом не менее объема гидроцилиндра,соединенная е обводным каналом и снабжен* (П 161090 ная клапаном 11 для наполнения полости газом и сброса жидкости» Устройство работает следующим образом» Давление взрыва в термокамере через воду передается на выступ поршня 5,-приводя последний в движение. Быстрому смещению поршня препятствует возникновение противодавления в гид- IQ роцилиндре 7, из которого жидкость выдавливается через узкий регулируемый зазор дросселя 8. За счет смещения ступенчатого поршня 5 в цилиндре болызего сечения 3 образуется кольце- ^5 образная изолированная полость, раз™ режение которой также препятствует смещению поршня. Однако в момент выхода выступа поршня из цилиндра 2 вода устремляется в эту вакуумированную 2Q кольцеобразную полость - происходит гидравлический удар, под действием которого поршень резко ускоряется. Ускорению поршня способствует и то, что теперь давление взрыва действует 25 на всю торцовую поверхность поршня, а также то, что ранее запертый обводной канал 9 при движении поршня вниз соединяется- через полость 10 с гидроцилиндром 7. Выталкиваемая жидкость OQ устремляется в полость 10, оттесняя легко сжимае№ій газ, противодавление в гидроцилиндре падает, причем до гораздо меньших значений, чем в прототипе, поскольку в последнем жидкость выталкивается непосредственно в обвод- , , ной канал и подводящий трубопровод, преодолевая силы трения, В случае выполнения полости 10 объемом меньше объема гидроцилиндра вытесняемая из него жидкость, заполнив полость, резко затормозит движе™ ние поршня вследствие трения в обводном канале. Раскрытие выхлопных окон замедлится. После выхода раскаленных продуктов взрыва из термокамеры жидкость через выхлопные окна поступает в раструб 1, а через открывшийся в крайнем нижнем положении поршня клапан 31 ~ и в полость 10, Запирание устройства про-исходит при подаче в него газовой смеси. Под давлением подаваемых газов поршень смещается вверх, клапан П закрывается^ а часть жидкости,ранее вытесненная через дроссель 8 в подводящий трубопровод, возвращается в гидроцилидпр 7. Одновременно в гидроцилиндр стекает жидкость из полости 10. Б крайнем верхнем положении поршня 5 клапан П под нарастающим давлением газов вновь открывается, и остатки жидкости из полости 10 выдуваются в раструб 1. После наполнения термокамеры газами разность давлений по • _ обе стороны клапана 11 исчезает, и он закрывается под действием пружины. Таким образом, устройство возвращается в исходное состояние, после чего цикл повторяется. Использование предлагаемого устройства в газовзрывных установках позволяет расширить диапазон регулирования времени выпуска продуктов взрыва из термокамеры в сторону его уменьшения , получать, благодаря этому закаРасчеты и испытания, проведенные с Q использованием электроконтактных дат- 4 ленные слои толщиной 0,1-0,001 мм на изделиях сложной формы, в том числе чиков, пьезодатчиков и осциллографа, и на тонкостенных, выжигать заусенцы показали, что для устройства, изобрана деталях с минимальной толщиной женного на чертеже (масштаб 1:1), но стенок до і мм. не имеющего наполненной газом полости 10 (прототип), время раскрытия вы- дс Ф о р м у л а и з о б р е т е н и я хлопных окон при заполнении гидроциУстройство для выпуска раскаленных линдра тррмозной жидкостью БСК составПродуктов взрыва из термокамеры по ляет О,02 с н ограничено возникающим авт.св. № 1438253, о т л и ч а ю — при"быстром движении поршня противо„ п щ е е с я тем, что, с целью расширедавлением достигающим 10 МПа, Давления диапазона регулирования времени ние в термокамере перед выхлопом не выпуска, оно снабжено установленным на много превышало это значение и сосв верхней части поршня клапаном для тавило 18 М а при взрыве смеси (2Н2+ П раздельного периодического пропуска + 0 2 ) с начальним давлением 2,4 МПа, жидкости и газа, соединяющим раструб 1} тех же условиях для данного устрой" с демпфером, при этом в теле поршня ства с газовой полостью 10 объемом, выполнена полость с объемом не менее равным объему вытесняемой из гидроци™ объема демпфера и соединена с обводлиндра жидкости, время раскрытия выхным каналом демпфера. лопных окон 0,00 3 с» 161090 в Редактор З.Ходакова Составитель З.Смирнов Техред М.Дидык Корректор Н.Ревская Заказ 4053/ДСП Тираж 329 Подписное В И Г Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ИШ f13035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.. Ужгород, ул. Гагарина, 101
