Формула / Реферат

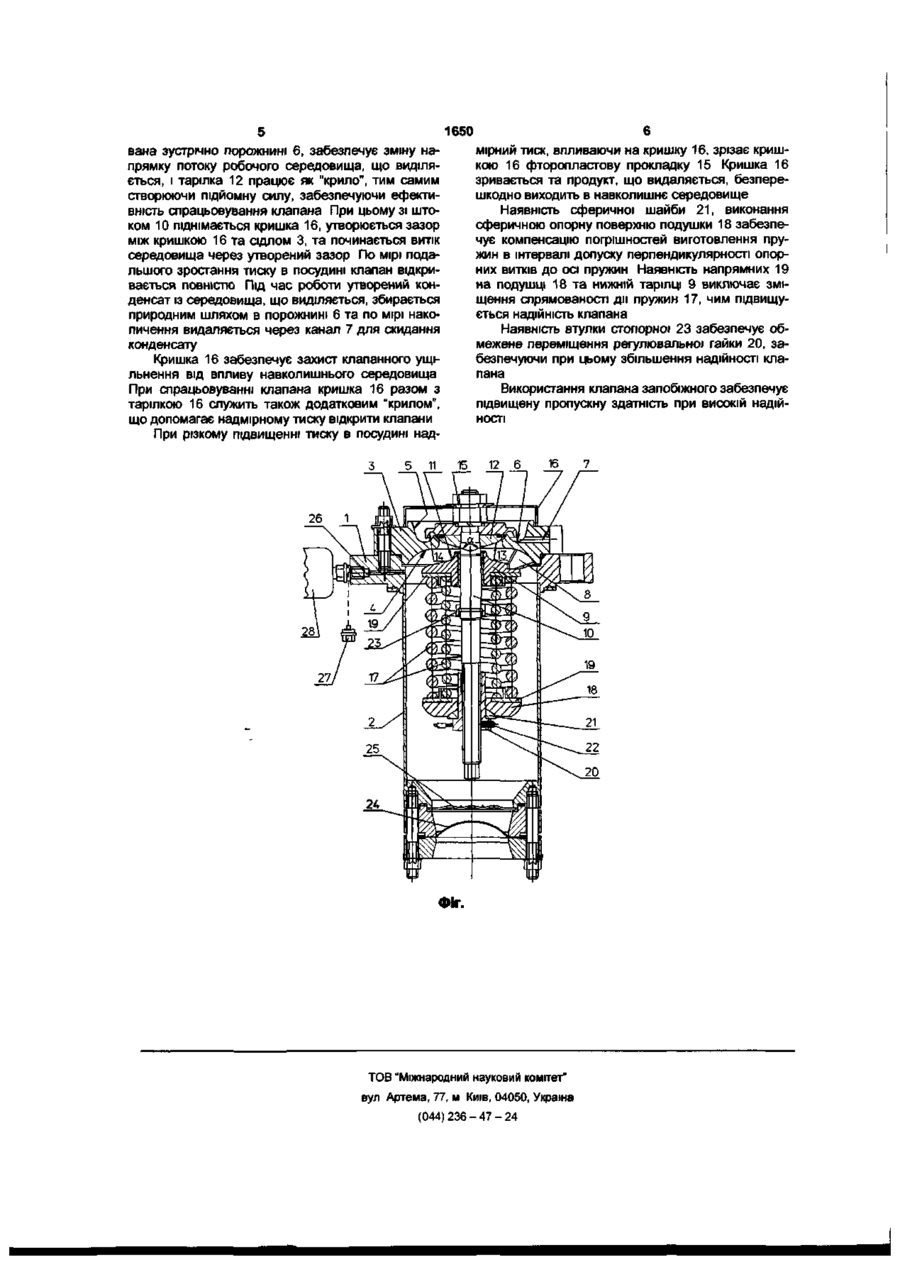

1. Клапан запобіжний, що містить корпус, який містить скріплені між собою стакан та сідло, шток, на якому встановлено нижню та верхню тарілки, пружини, регулювальну гайку з подушкою для пружин, мембрану, захисну сітку та кришку, який відрізняється тим, що сідло скріплено з нижньою тарілкою за допомогою дискретно розташованих ребер, при цьому нижню поверхню сідла виконано увігнуто-криволінійною, а верхню поверхню нижньої тарілки виконано опукло-криволінійною з утворенням між ними каналу для формування ламінарного потоку продукту, що випаровується, причому верхню поверхню сідла виконано криволінійно-увігнутою з утворенням в нижній частині профілю порожнини для збирання конденсату, яка сполучена з каналом скидання конденсату, що виконаний в стінці сідла, при цьому верхню тарілку встановлено над сідлом, і нижню поверхню верхньої тарілки, яка взаємодіє з сідлом, виконано у вигляді перевернутого зрізаного конуса, в основі якого виконано кільцеву канавку криволінійного профілю, розташовану зустрічно порожнині для скидання конденсату, при цьому над сідлом встановлено кришку, закріплену на штоці за допомогою зривної прокладки, крім того нижню опорну поверхню подушки виконано сферичною, і вона взаємозв'язана зі сферичною шайбою, яку встановлено на регулювальній гайці.

2. Клапан за п. 1, який відрізняється тим, що мембрану встановлено в донній частині стакана, а сітку встановлено над мембраною.

3. Клапан за п. 1, який відрізняється тим, що у фланці стакана виконано наскрізний отвір, обладнаний знімною пробкою, для підключення контрольного манометра.

4. Клапан за п. 1, який відрізняється тим, що шток обладнаний втулкою стопорною для регулювальної гайки.

5. Клапан за п. 1, який відрізняється тим, що на торцевих поверхнях нижньої тарілки та подушки, що взаємодіють з пружинами, закріплені напрямні для пружин.

6. Клапан за п. 1, який відрізняється тим, що центральний кут зрізаного конуса верхньої тарілки складає 155-1600.

7. Клапан за п. 1, який відрізняється тим, що зривну прокладку виконано з фторопласту.

Текст

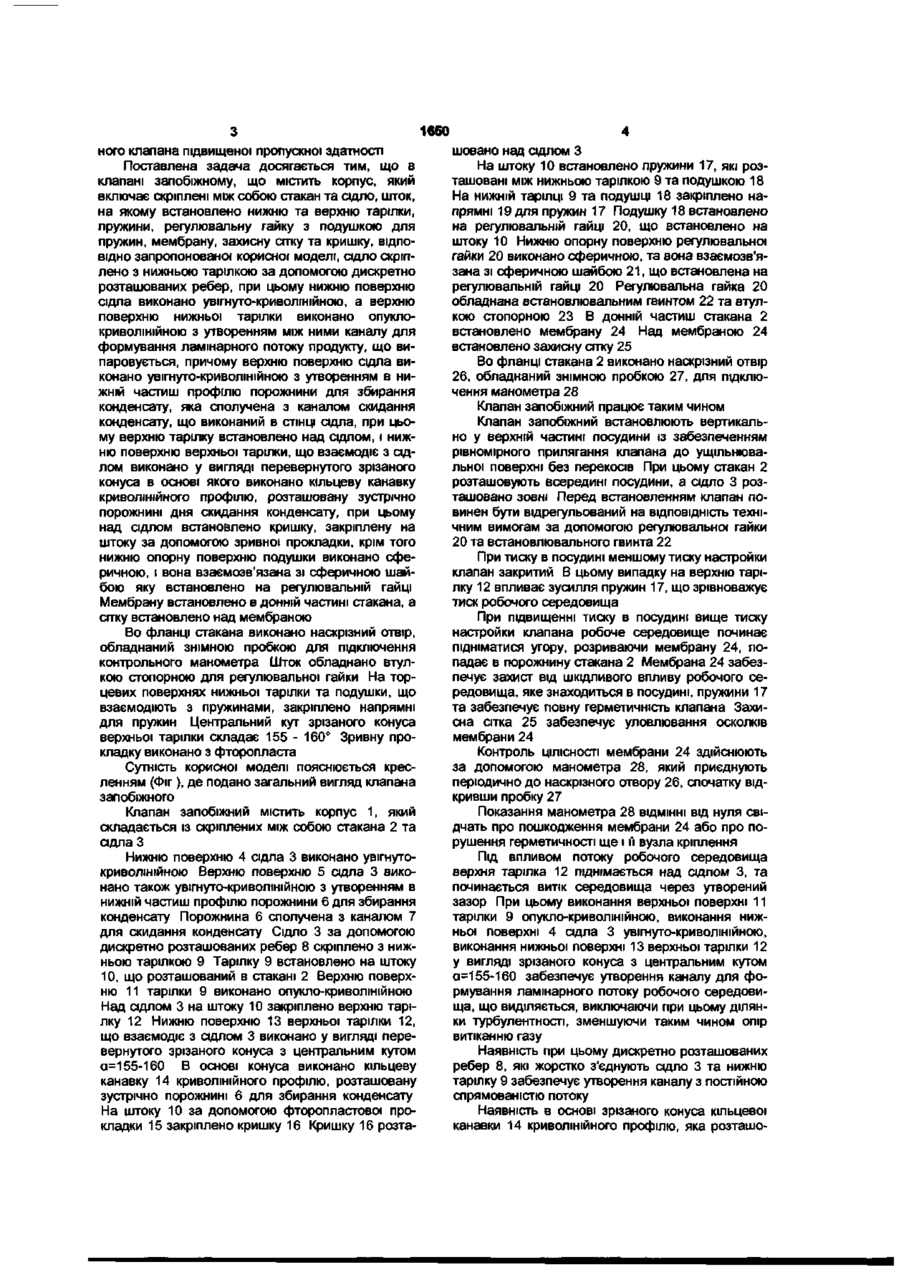

1 Клапан запобіжний, що містить корпус, який містить скріплені між собою стакан та сідло, шток, на якому встановлено нижню та верхню тарілки, пружини, регулювальну гайку з подушкою для пружин, мембрану, захисну сітку та кришку, який відрізняється тим, що сідло скріплено з нижньою тарілкою за допомогою дискретно розташованих ребер, при цьому нижню поверхню сідла виконано увігнуто-криволінійною, а верхню поверхню нижньої тарілки виконано опукло-криволінійною з утворенням між ними каналу для формування ламінарного потоку продукту, що випаровується, причому верхню поверхню сідла виконано криволінійно-увігнутою з утворенням в нижній частині профілю порожнини для збирання конденсату, яка сполучена з каналом скидання конденсату, що виконаний в СТІНЦІ сідла, при цьому верхню тарілку встановлено над сідлом, і нижню поверхню верхньої тарілки, яка взаємодіє з сідлом, виконано у вигляді перевернутого зрізаного конуса, в основі якого виконано кільцеву канавку криволінійного профілю, розташовану зустрічно порожнині для скидання конденсату, при цьому над сідлом встановлено кришку, закріплену на штоці за допомогою зривної прокладки, крім того нижню опорну поверхню подушки виконано сферичною, і вона взаємозв'язана зі сферичною шайбою, яку встановлено на регулювальній гайці 2 Клапан за п 1, який відрізняється тим, що мембрану встановлено в донній частині стакана, а сітку встановлено над мембраною 3 Клапан за п 1, який відрізняється тим, що у фланці стакана виконано наскрізний отвір, обладнаний знімною пробкою, для підключення контрольного манометра 4 Клапан за п 1, який відрізняється тим, що шток обладнаний втулкою стопорною для регулювальної гайки 5 Клапан за п 1, який відрізняється тим, що на торцевих поверхнях нижньої тарілки та подушки, що взаємодіють з пружинами, закріплені напрямні для пружин 6 Клапан за п 1, який відрізняється тим, що центральний кут зрізаного конуса верхньої тарілки складає 155-160° 7 Клапан за п 1 який відрізняється тим, що зривну прокладку виконано з фторопласту (О Корисна модель належить до посудин для зберігання газів та рідин, що випаровуються, і може бути використана в пристроях для запобігання вибухів при встановленні на залізничних вагонахцистернах, контейнерах-цистернах, а також інших посудинах для зріджених або стиснених газів За прототип прийнято дихальний пристрій резервуара що містить корпус, який містить скріплені між собою стакан та кришку-патрубок, шток, на якому жорстко встановлено верхню тарілку Під верхньою тарілкою на штоку встановлено нижню тарілку Вздовж штоку розташовані пружини, що взаємодіють з подушкою та регулювальною гайкою На кришці-патрубку встановлено мембрану, захисну сітку та ковпак (Ас №376634, МПК F17 С13/12, 1973р) Недоліком відомого технічного рішення є недостатня надійність, тому що при формуванні потоку продукту, що випаровується, цей поток зазнає впливу виступних деталей конструкції, при цьому виникають ділянки турбулентності, що спричиняє наявність ділянок різного тиску, а, ВІДПОВІДНО, І різноспрямованого впливу на пружини, тарілки, кришку В основу корисної моделі поставлено задачу шляхом зміни конструкцій корпусу клапана, штоку, тарілки нижньої, тарілки верхньої, зміною їх взаємозв'язків забезпечити високу надійність запобіж 1650 ного клапана підвищеної пропускної здатності Поставлена задача досягається тим, що в клапані запобіжному, що містить корпус, який включає скріплені між собою стакан та сідло, шток, на якому встановлено нижню та верхню тарілки, пружини, регулювальну гайку з подушкою для пружин, мембрану, захисну сітку та кришку, ВІДПОВІДНО запропонованої корисної моделі, сідло скріплено з нижньою тарілкою за допомогою дискретно розташованих ребер, при цьому нижню поверхню сідла виконано увігнуто-криволінійною, а верхню поверхню нижньої тарілки виконано опуклокриволінійною з утворенням між ними каналу для формування ламінарного потоку продукту, що випаровується, причому верхню поверхню сідла виконано увігнуто-криволінійною з утворенням в нижній частиш профілю порожнини для збирання конденсату, яка сполучена з каналом скидання конденсату, що виконаний в СТІНЦІ сідла, при цьому верхню тарілку встановлено над сідлом, і нижню поверхню верхньої тарілки, що взаємодіє з сідлом виконано у вигляді перевернутого зрізаного конуса в основі якого виконано кільцеву канавку криволінійного профілю, розташовану зустрічно порожнині дня скидання конденсату, при цьому над сідлом встановлено кришку, закріплену на штоку за допомогою зривної прокладки, крім того нижню опорну поверхню подушки виконано сферичною, і вона взаємозв'язана зі сферичною шайбою яку встановлено на регулювальній гайці Мембрану встановлено в донній частині стакана, а сітку встановлено над мембраною Во фланці стакана виконано наскрізний отвір, обладнаний знімною пробкою для підключення контрольного манометра Шток обладнано втулкою стопорною для регулювальної гайки На торцевих поверхнях нижньої тарілки та подушки, що взаємодіють з пружинами, закріплено напрямні для пружин Центральний кут зрізаного конуса верхньої тарілки складає 155 - 160° Зривну прокладку виконано з фторопласта Сутність корисної моделі пояснюється кресленням (Фіг), де подано загальний вигляд клапана запобіжного Клапан запобіжний містить корпус 1, який складається із скріплених між собою стакана 2 та сідла З Нижню поверхню 4 сідла 3 виконано увігнутокриволінійною Верхню поверхню 5 сідла 3 виконано також увігнуто-криволінійною з утворенням в нижній частиш профілю порожнини 6 для збирання конденсату Порожнина 6 сполучена з каналом 7 для скидання конденсату Сідло 3 за допомогою дискретно розташованих ребер 8 скріплено з нижньою тарілкою 9 Тарілку 9 встановлено на штоку 10, що розташований в стакані 2 Верхню поверхню 11 тарілки 9 виконано опукло-криволінійною Над сідлом 3 на штоку 10 закріплено верхню тарілку 12 Нижню поверхню 13 верхньої тарілки 12, що взаємодіє з сідлом 3 виконано у вигляді перевернутого зрізаного конуса з центральним кутом а=155-160 В основі конуса виконано кільцеву канавку 14 криволінійного профілю, розташовану зустрічно порожнині 6 для збирання конденсату На штоку 10 за допомогою фторопластової прокладки 15 закріплено кришку 16 Кришку 16 розта шовано над сідлом З На штоку 10 встановлено пружини 17, які розташовані між нижньою тарілкою 9 та подушкою 18 На нижній тарілці 9 та подушці 18 закріплено напрямні 19 для пружин 17 Подушку 18 встановлено на регулювальній гайці 20, що встановлено на штоку 10 Нижню опорну поверхню регулювальної гайки 20 виконано сферичною, та вона взаємозв'язана зі сферичною шайбою 21, що встановлена на регулювальній гайці 20 Регулювальна гайка 20 обладнана встановлювальним гвинтом 22 та втулкою стопорною 23 В донній частиш стакана 2 встановлено мембрану 24 Над мембраною 24 встановлено захисну сітку 25 Во фланці стакана 2 виконано наскрізний отвір 26, обладнаний знімною пробкою 27, для підключення манометра 28 Клапан запобіжний працює таким чином Клапан запобіжний встановлюють вертикально у верхній частині посудини із забезпеченням рівномірного прилягання клапана до ущільнювальної поверхні без перекосів При цьому стакан 2 розташовують всередині посудини, а сідло 3 розташовано зовні Перед встановленням клапан повинен бути відрегульований на ВІДПОВІДНІСТЬ технічним вимогам за допомогою регулювальної гайки 20 та встановлювального гвинта 22 При тиску в посудині меншому тиску настройки клапан закритий В цьому випадку на верхню тарілку 12 впливає зусилля пружин 17, що зрівноважує тиск робочого середовища При підвищенні тиску в посудині вище тиску настройки клапана робоче середовище починає підніматися угору, розриваючи мембрану 24, попадає в порожнину стакана 2 Мембрана 24 забезпечує захист від шкідливого впливу робочого середовища, яке знаходиться в посудині, пружини 17 та забезпечує повну герметичність клапана Захисна сітка 25 забезпечує уловлювання осколків мембрани 24 Контроль ЦІЛІСНОСТІ мембрани 24 здійснюють за допомогою манометра 28, який приєднують періодично до наскрізного отвору 26, спочатку відкривши пробку 27 Показання манометра 28 ВІДМІННІ ВІД нуля свідчать про пошкодження мембрани 24 або про порушення герметичності ще і її вузла кріплення Під ВПЛИВОМ потоку робочого середовища верхня тарілка 12 піднімається над сідлом 3, та починається витік середовища через утворений зазор При цьому виконання верхньої поверхні 11 тарілки 9 опукло-криволінійною, виконання нижньої поверхні 4 сідла 3 увігнуто-криволінійною, виконання нижньої поверхні 13 верхньої тарілки 12 у вигляді зрізаного конуса з центральним кутом а=155-160 забезпечує утворення каналу для формування ламінарного потоку робочого середовища, що виділяється, виключаючи при цьому ділянки турбулентності, зменшуючи таким чином опір витіканню газу Наявність при цьому дискретно розташованих ребер 8, які жорстко з'єднують сідло 3 та нижню тарілку 9 забезпечує утворення каналу з постійною спрямованістю потоку Наявність в основі зрізаного конуса кільцевої канавки 14 криволінійного профілю, яка розташо 1650 вана зустрічно порожнині 6, забезпечує зміну напрямку потоку робочого середовища, що виділяється, і тарілка 12 працює як "крило", тим самим створюючи підйомну силу, забезпечуючи ефективність спрацьовування клапана При цьому зі штоком 10 піднімається кришка 16, утворюється зазор між кришкою 16 та сідлом 3, та починається витік середовища через утворений зазор По мірі подальшого зростання тиску в посудині клапан відкривається повністю Під час роботи утворений конденсат із середовища, що виділяється, збирається природним шляхом в порожнині 6 та по мірі накопичення видаляється через канал 7 для скидання конденсату Кришка 16 забезпечує захист клапанного ущільнення від впливу навколишнього середовища При спрацьовуванні клапана кришка 16 разом з тарілкою 16 служить також додатковим "крилом", що допомагає надмірному тиску відкрити клапани При різкому підвищенні тиску в посудині над мірний тиск, впливаючи на кришку 16, зрізає кришкою 16 фторопластову прокладку 15 Кришка 16 зривається та продукт, що видаляється, безперешкодно виходить в навколишнє середовище Наявність сферичної шайби 21, виконання сферичною опорну поверхню подушки 18 забезпечує компенсацію погрішностей виготовлення пружин в інтервалі допуску перпендикулярності опорних витків до осі пружин Наявність напрямних 19 на подушці 18 та нижній тарілці 9 виключає зміщення спрямованості дії пружин 17, чим підвищується надійність клапана Наявність втулки стопорної 23 забезпечує обмежене переміщення регулювальної гайки 20, забезпечуючи при цьому збільшення надійності клапана Використання клапана запобіжного забезпечує підвищену пропускну здатність при високій надійності 26 Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24

Дивитися

Додаткова інформація

Автори англійською

Chepurnyi Anatolii Danylovych, Hlinin Hennadii Pavlovych, Barvinskyi Oleksandr Oleksandrovych

Автори російською

Чепурной Анатолий Даниилович, Глинин Геннадий Павлович, Барвинский Александр Александрович

МПК / Мітки

МПК: F17C 13/00

Мітки: запобіжний, клапан
