Сульфітатор

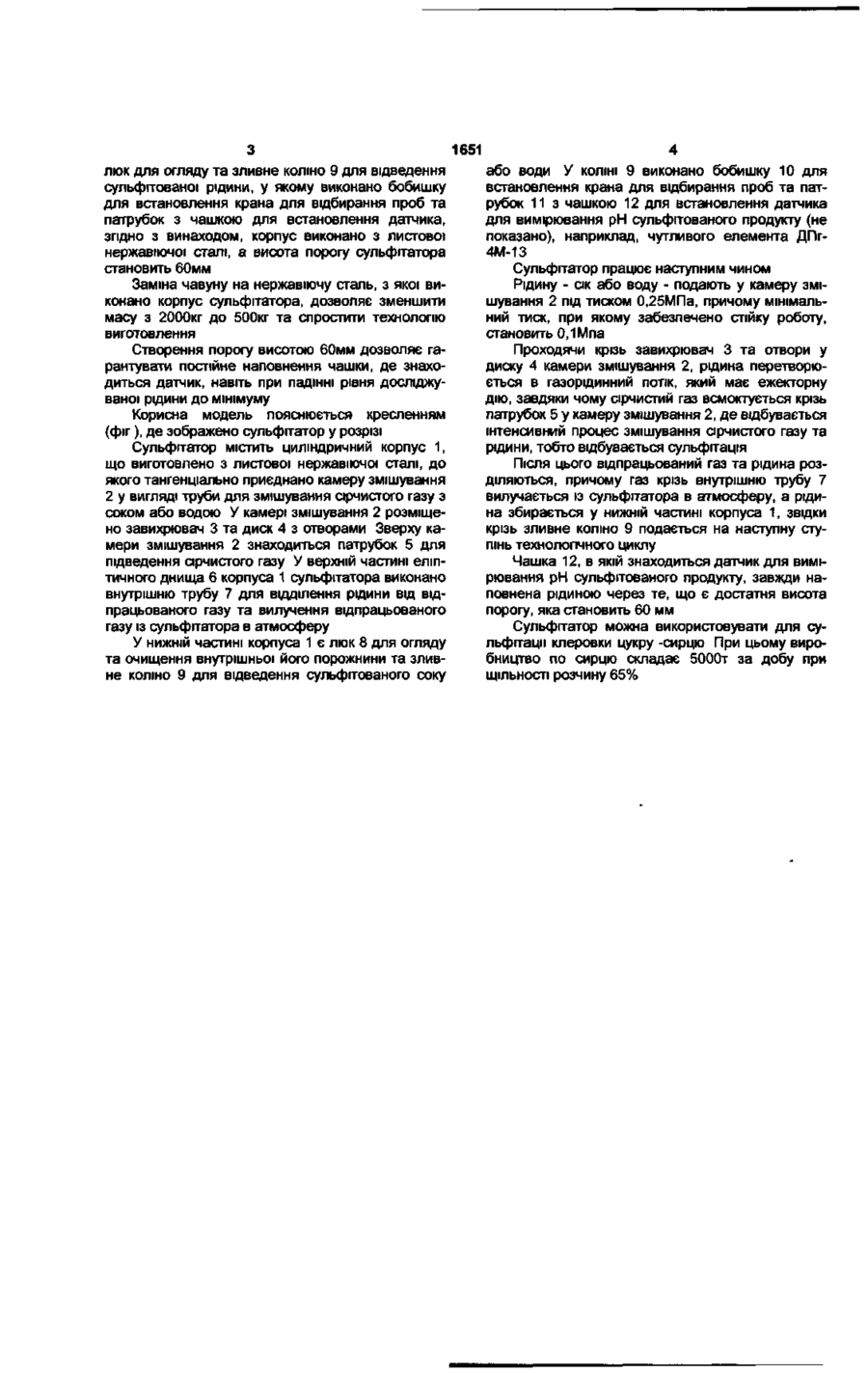

УКРАЇНА (19) UA (11,1651 (із) U (51)7C13D3/1O МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, СУЛЬФІТАТОР (21, 2002086561 (22) 06 08 2002 (24, 17 02 2003 (46, 17 02 2003, Бюл №2, 2003 р (72) Кузнецов Юрій Олексійович, Шелемеха В'ячеслав Григорович (73) Кузнецов Юрій Олексійович, Шелемеха В'ячеслав Григорович (57, Сульфітатор, що містить циліндричний корпус, до якого тангенціально приєднано камеру змішування у вигляді труби, в якій розміщено завихрювач та диск з отворами, а зверху камери змішування знаходиться патрубок для підведення сірчистого газу, у верхній частині еліптичного днища корпуса виконано внутрішню трубу для відділення рідини від відпрацьованого газу та вилучення відпрацьованого газу із сульфітатора в атмосферу, у нижній частині корпуса є люк для огляду та зливне коліно для відведення сульфітованої рідини, у якому виконано бобишку для встановлення крана для відбирання проб та патрубок з чашкою для встановлення датчика для вимірювання рН сульфітованого продукту, який відрізняється тим, що корпус виконано з листової нержавіючої сталі, а висота порогу сульфітатора становить 60мм Корисна модель належить до галузі виробництва цукру, зокрема до очищення цукрових соків, а саме - до обладнання для насичення рідини газами, і може використовуватися для сульфітації соків та сиропів цукробурякового виробництва, а також барометричної води, що надходить на живлення дифузійних установок Відомо сульфітатор, який містить циліндричний корпус, що має знизу патрубок, зверху - кришку та внутрішній циліндр, а також пристрій для змішування сірчистого газу з рідиною, який містить трубу, з'єднану тангенціально з корпусом, патрубки для підведення рідини та газу і насадку у вигляді диску з отворами (авт свщ СРСР №610865, С 13D 3/10, 1977) Недоліком такого сульфітатора є те, що він надійно працює лише тоді, коли швидкість витікання рідини, що сульфітується, рівна розрахунковій До того ж він не дозволяє отримати сульфітований продукт високої якості Для підвищення якості сульфітованого продукту у сульфітаторі розміщують датчик рН, призначений для контролю та виміру значення рН сульфітованого продукту (авт свщ СРСР №1164261, С 13D 3/10, 1982) Найбільш близьким до корисної моделі є сульфітатор А2-ПСК (ПСМ), що серійно випускається, який містить циліндричний корпус, виконаний з чавуну, до якого тангенціально приєднано камеру змішування у вигляді труби, де встановлено зави хрювач та диск з отворами, а зверху - патрубок для підведення сірчистого газу У верхнє еліптичне днище корпусу сульфітатора уварено трубу для вилучення відпрацьованого газу У нижній частиш корпусу є люк для огляду та коліно для відведення сульфітованого соку або води В КОЛІНІ Є бобишка для встановлення крану для відбирання проб та патрубок для розміщення датчика рН У зазначеному сульфітаторі недостатній поріг, тому при падінні рівня досліджуваної рідини чашка, в якій знаходиться датчик, може бути не заповнена рідиною, що не дозволить проводити контроль та вимір сульфітованої рідини Крім того, корпус сульфітатора виготовлено з чавуну що спричинює його велику масу В основу корисної моделі поставлено задачу створення сульфітатора, який би мав меншу масу за рахунок заміни матеріалу корпусу, а також достатній поріг для гарантування постійного наповнення чашки досліджуваною рідиною Поставлену задачу вирішують тим, що у сульфітаторі, що містить корпус, до якого тангенціальне приєднано камеру змішування у вигляді труби, в якій розміщено завихрювач та диск з отворами, а зверху камери змішування знаходиться патрубок для підведення сірчистого газу, у верхній частиш еліптичного днища корпуса виконано внутрішню трубу для відділення рідини від відпрацьованого газу та вилучення відпрацьованого газу із сульфітатора в атмосферу, у нижній частиш корпуса є ю to 1651 люк для огляду та зливне коліно 9 для відведення сульфітованої рідини, у якому виконано бобишку для встановлення крана для відбирання проб та патрубок з чашкою для встановлення датчика, згідно з винаходом, корпус виконано з листової нержавіючої сталі, а висота порогу сульфітатора становить 60мм Заміна чавуну на нержавіючу сталь, з якої виконано корпус сульфітатора, дозволяє зменшити масу з 2000кг до 500кг та спростити технологію виготовлення Створення порогу висотою 60мм дозволяє гарантувати постійне наповнення чашки, де знаходиться датчик, навіть при падінні рівня досліджуваної рідини до мінімуму Корисна модель пояснюється кресленням (фіг), де зображено сульфітатор у розрізі Сульфітатор містить циліндричний корпус 1, що виготовлено з листової нержавіючої сталі, до якого тангенціально приєднано камеру змішування 2 у вигляді труби для змішування сірчистого газу з соком або водою У камері змішування 2 розміщено завихрювач 3 та диск 4 з отворами Зверху камери змішування 2 знаходиться патрубок 5 для підведення сірчистого газу У верхній частині еліптичного днища 6 корпуса 1 сульфітатора виконано внутрішню трубу 7 для відділення рідини від відпрацьованого газу та вилучення відпрацьованого газу із сульфітатора в атмосферу У нижній частині корпуса 1 є люк 8 для огляду та очищення внутрішньої його порожнини та зливне коліно 9 для відведення сульфітованого соку або води У КОЛІНІ 9 виконано бобишку 10 для встановлення крана для відбирання проб та патрубок 11 з чашкою 12 для встановлення датчика для вимірювання рН сульфітованого продукту (не показано), наприклад, чутливого елемента ДПг4М-13 Сульфітатор працює наступним чином Рідину - сік або воду - подають у камеру змішування 2 під тиском 0,25МПа, причому мінімальний тиск, при якому забезпечено стійку роботу, становить 0,1 Мпа Проходячи крізь завихрювач 3 та отвори у диску 4 камери змішування 2, рідина перетворюється в газорідинний потік, який має ежекторну дію, завдяки чому сірчистий газ всмоктується крізь патрубок 5 у камеру змішування 2, де відбувається інтенсивний процес змішування сірчистого газу та рідини, тобто відбувається сульфітація Після ЦЬОГО відпрацьований газ та рідина розділяються, причому газ крізь внутрішню трубу 7 вилучається із сульфітатора в атмосферу, а рідина збирається у нижній частині корпуса 1, звідки крізь зливне коліно 9 подається на наступну ступінь технологічного циклу Чашка 12, в якій знаходиться датчик для вимірювання рН сульфітованого продукту, завжди наповнена рідиною через те, що є достатня висота порогу, яка становить 60 мм Сульфітатор можна використовувати для сульфітації клеровки цукру -сирцю При цьому виробництво по сирцю складає 5000т за добу при ЩІЛЬНОСТІ розчину 65% 1651 ФІГ. TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
