Регулятор тягнення

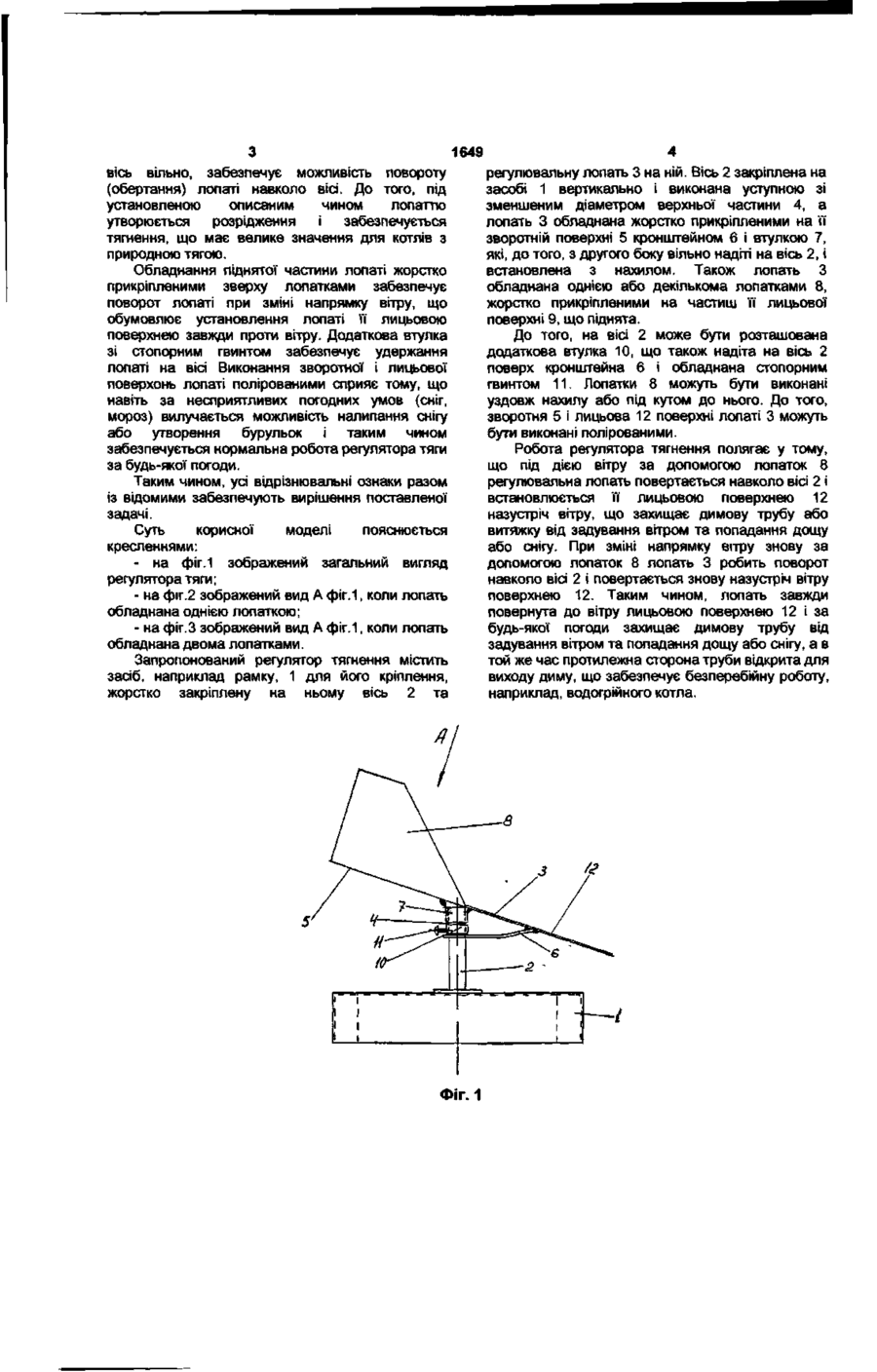

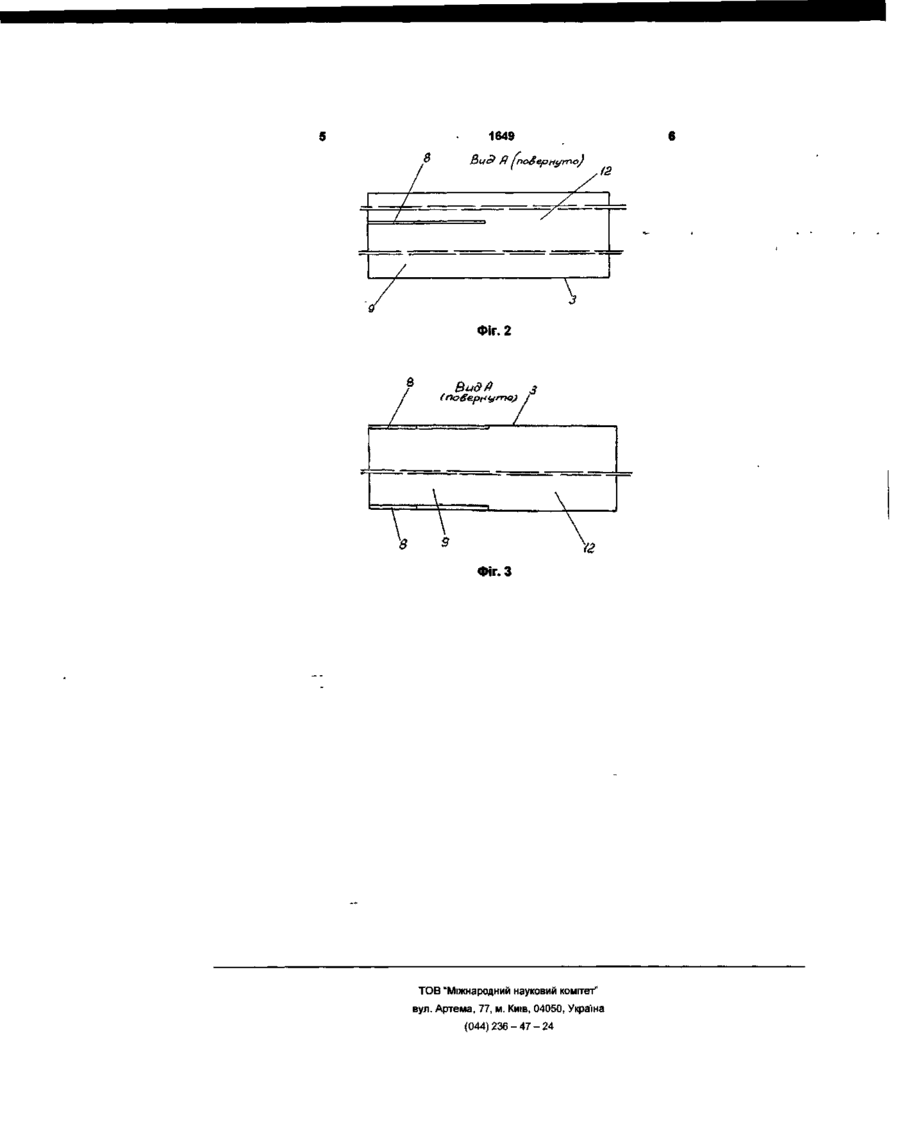

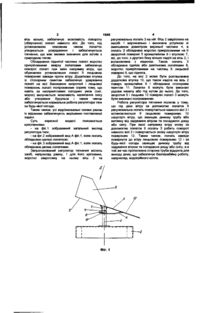

1 Регулятор тягнення, що містить засіб, наприклад рамку, для його кріплення, жорстко закріплену на ньому вісь та регулювальну лопать на ній, який відрізняється тим, що вісь закріплена на засобі вертикально і виконана з уступом зі зменшеним діаметром верхньої частини, а лопать обладнана жорстко прикріпленими на й зворотній поверхні кронштейном і втулкою, які, до того, з другого боку вільно надіті на вісь, і встановлена з нахилом, до того ж лопать обладнана однією або декількома лопатками, жорстко прикріпленими на частині її лицьової (верхньої) поверхні, що піднята 2 Регулятор тягнення за п 1, який відрізняється тим, що на осі розміщена додаткова втулка, яка надіта на неї поверх кронштейна і обладнана стопорним гвинтом 3 Регулятор тягнення за будь-яким з пп 1 або 2, який відрізняється тим, що лопатки розміщені уздовж нахилу або під кутом до нього 4 Регулятор тягнення за будь-яким з пп 1,2 або З, який відрізняється тим, що зворотна і лицьова поверхні лопаті виконані полірованими Корисна модель належить до області димовидалення та може бути використана для регулювання тягнення у димоходах або витяжках Відомий регулятор тягнення (А с СРСР №964354 Мкл З F23L 13/02 опубл 07 10 82, Бюл №37), що містить засіб для його кріплення, наприклад рамку, жорстко закріплену на ньому вісь та регулювальну лопать на останній Зазначений регулятор більш близький за сукупністю ознак та призначенням до запропонованого і тому взятий нами за прототип Недоліком зазначеного регулятора є розміщення ВІСІ на засобі його кріплення, наприклад рамки, у горизонтальній площині і встановлення лопаті з можливістю обертання навколо цієї ВІСІ таким чином, що вона відкривається з утворенням щілини постійно на одному боці (в одному напрямку) без можливості урахування напрямку вітру, що змінюється В основу корисної моделі поставлено задачу створити таку конструкцію регулятора тягнення, який би шляхом удосконалення закріплення ВІСІ І регулювальної лопаті на ній, мав можливість установлення її з урахуванням напрямку вітру, забезпечуючи постійне тягнення за будь-якої погоди Поставлена задача вирішується тим, що у відомому регуляторі тягнення, що містить засіб для його кріплення, наприклад рамку, жорстко закріплену на ньому вісь та регулювальну лопать, вісь закріплена на засобі вертикально і виконана уступною із зменшеним діаметром верхньої частини, а лопать обладнана жорстко прикріпленими на її зворотній поверхні кронштейном і втулкою, які, до того, з другого боку вільно надіті на вісь, і встановлена з нахилом, до того, лопать обладнана однією або декількома лопатками, жорстко прикріпленими на частиш й лицьової (верхньої) поверхні, що піднята До того, на ВІСІ може бути розміщена додаткова втулка, яка надіта на неї поверх кронштейна і обладнана стопорним гвинтом До того, лопатки можуть бути розміщені уздовж нахилу або під лугом до нього До того, зворотня і лицьова поверхні лопаті можуть бути виконані полірованими Виконання ВІСІ уступною із зменшеним верхнім діаметром, а також розташування й вертикально забезпечує можливість кріплення регулювальної лопаті на ВІСІ зверху, на деякій відстані над засобом для кріплення, що в свою чергу дає можливість закріпити п з нахилом За допомогою втулки, яка жорстко закріплена на зворотній поверхні лопаті і вільно надіта на вісь, лопать розташована на ВІСІ, а за допомогою кронштейна, який однією стороною жорстко закріплений на лопаті, а другою вільно надітий на вісь, фіксується нахил лопаті Те, що і втулка, і кронштейн надіті на О to 1649 вісь вільно, забезпечує можливість повороту (обертання) лопаті навколо вісі. До того, під установленою описаним чином лопаттю утворюється розрідження і забезпечується тягнення, що має велике значення для котлів з природною тягою. Обладнання піднятої частини лопаті жорстко прикріпленими зверху лопатками забезпечує поворот лопаті при зміні напрямку вітру, що обумовлює установлення лопаті її лицьовою поверхнею завжди проти вітру. Додаткова втулка зі стопорним гвинтом забезпечує удержання лопаті на вісі Виконання зворотної і лицьової поверхонь лопаті полірованими сприяє тому, що навіть за несприятливих погодних умов (сніг, мороз) вилучається можливість налипання снігу або утворення бурульок і таким чином забезпечується нормальна робота регулятора тяги за будь-якої погоди. Таким чином, усі відрізнювальні ознаки разом із відомими забезпечують вирішення поставленої задачі. Суть корисної моделі пояснюється кресленнями: - на фіг.1 зображений загальний вигляд регулятора тяги; - на фіг.2 зображений вид А фіг.1, коли лопать обладнана однією лопаткою; - на фіг.З зображений вид А фіг.1, коли лопать обладнана двома лопатками. Запропонований регулятор тягнення містить засіб, наприклад рамку, 1 для його кріплення, жорстко закріплену на ньому вісь 2 та регулювальну лопать 3 на ній. Вісь 2 закріплена на засобі 1 вертикально і виконана уступною зі зменшеним діаметром верхньої частини 4, а лопать 3 обладнана жорстко прикріпленими на її зворотній поверхні 5 кронштейном 6 і втулкою 7, які, до того, з другого боку вільно надіті на вісь 2, і встановлена з нахилом. Також лопать З обладнана однією або декількома лопатками 8, жорстко прикріпленими на частиш її лицьової поверхні 9, що піднята. До того, на вісі 2 може бути розташована додаткова втулка 10, що також надіта на вісь 2 поверх кронштейна 6 і обладнана стопорним гвинтом 11. Лопатки 8 можуть бути виконані уздовж нахилу або під кутом до нього. До того, зворотня 5 і лицьова 12 поверхні лопаті 3 можуть бути виконані полірованими. Робота регулятора тягнення полягає у тому, що під дією вітру за допомогою лопаток 8 регулювальна лопать повертається навколо вісі 2 і встановлюється її лицьовою поверхнею 12 назустріч вітру, що захищає димову трубу або витяжку від задування вітром та попадання дощу або снігу. При зміні напрямку вітру знову за допомогою лопаток 8 лопать 3 робить поворот навколо вісі 2 і повертається знову назустріч вітру поверхнею 12. Таким чином, лопать завжди повернута до вітру лицьовою поверхнею 12 і за будь-якої погоди захищає димову трубу від задування вітром та попадання дощу або снігу, а в той же час протилежна сторона труби відкрита для виходу диму, що забезпечує безперебійну роботу, наприклад, водогрійного котла. Фіг. 1 1649 В>иЭ Й \ Фіг. 2 f ВидЙ 3 \ Фіг.З TOB "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
