Пристрій для витрамбовування котлованів під фундаменти
Номер патенту: 16501
Опубліковано: 29.08.1997
Автори: Шахов Олександр Миколайович, Зоценко Микола Леонідович, Винников Юрій Леонідович, Омельченко Павло Миколайович
Формула / Реферат
Устройство для вытрамбовывания котлованов под фундаменты по авт. св. № 1596016, отличающееся тем, что, с целью повышения производительности, оно снабжено обечайкой, закрепленной в нижней части направляющей, и гибким фартуком, соединенным с нижней кромкой обечайки и с установленным под направляющей с возможностью вертикального перемещения про-тивовыпорным кольцом.
Текст

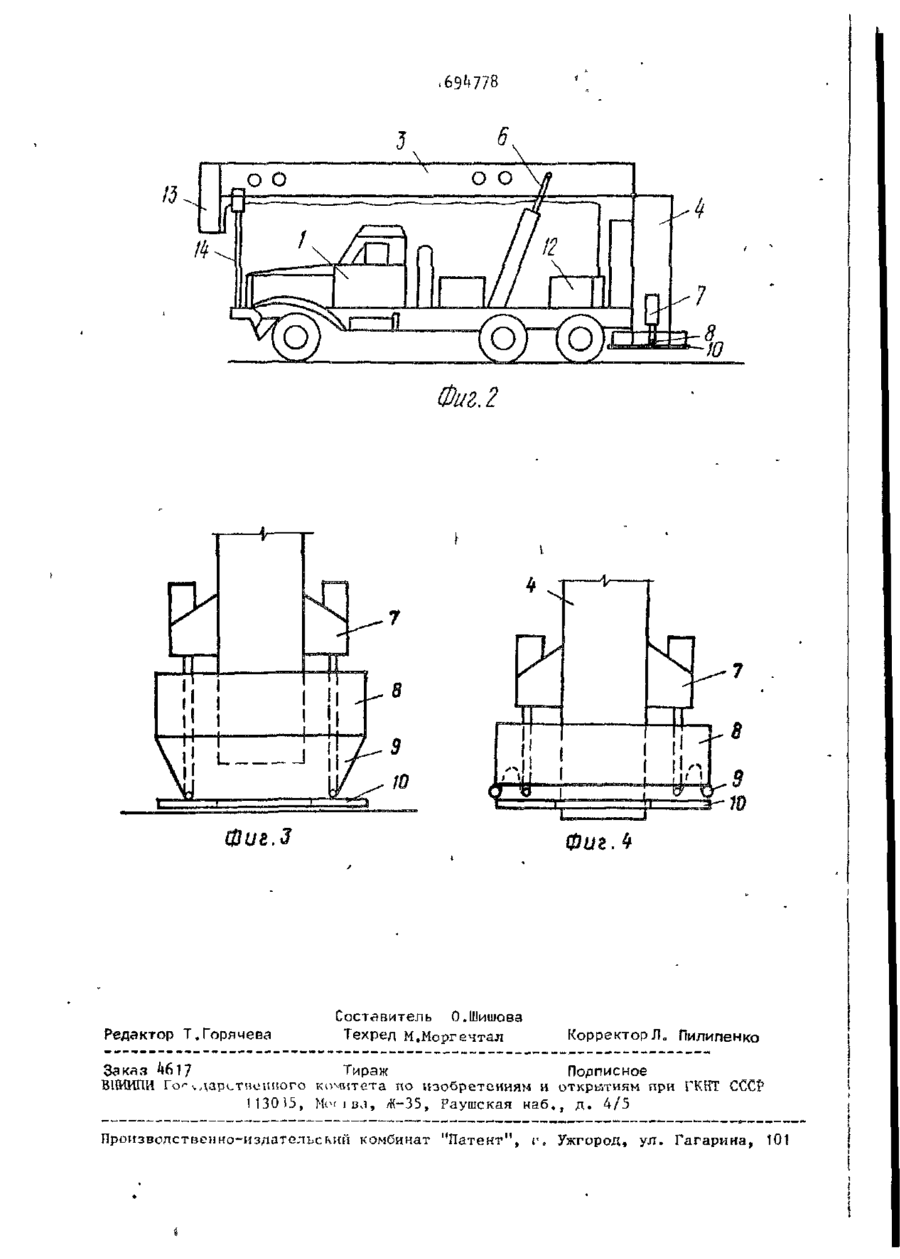

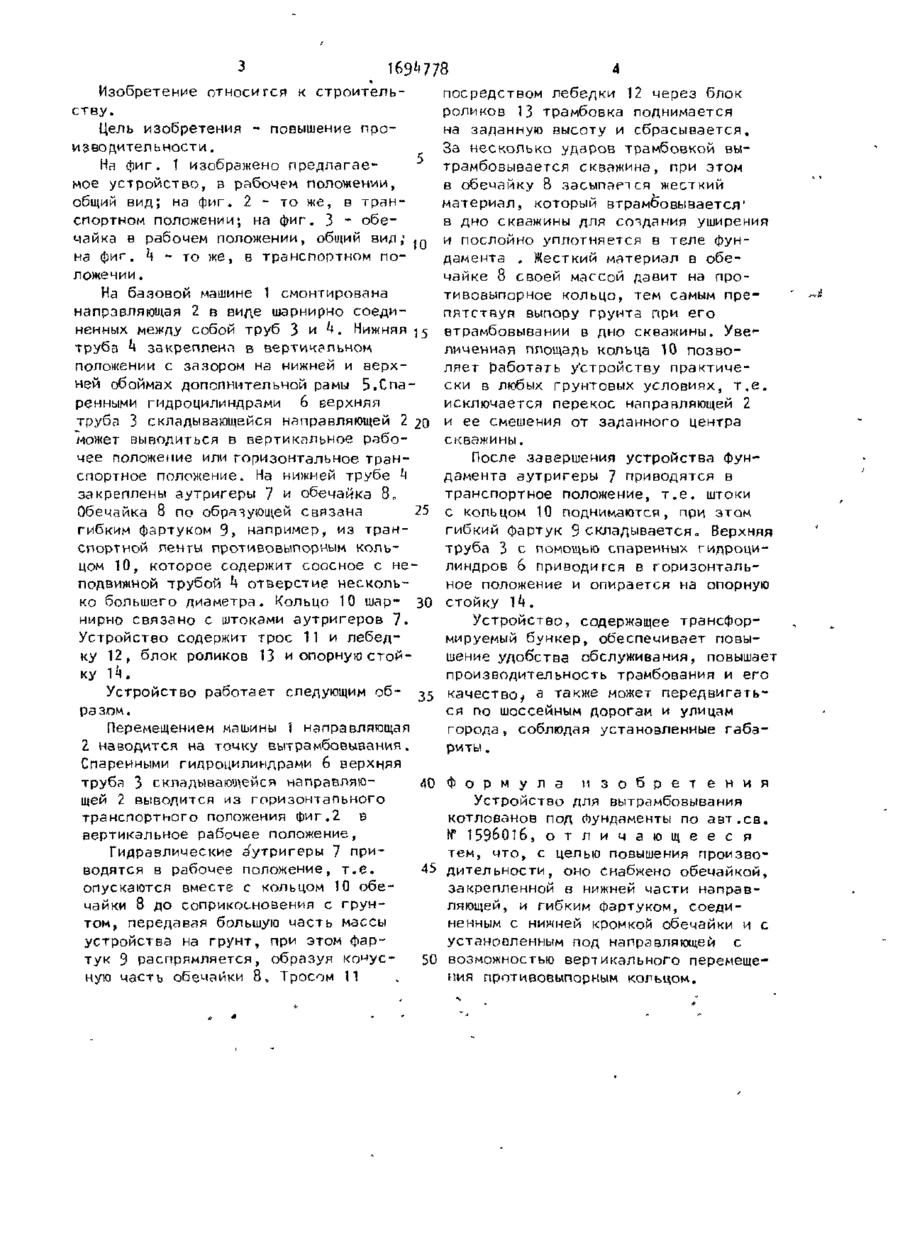

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН . (51)5 Е 02 D 3/0^6 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ (61) 1596016 (21) ^72^4066/33 '• (22) 2 7 . 0 7 . 8 9 (Ц.6) 3 0 . 1 1 . 9 1 . Бюл. W hh ( 7 1 ) Полтавский инженерно-строительный институт (72) П.Н.Омельченко, А.Н.Шахов, Н.Л.Зоценко и Ю.Л.Винников (53) 6 2 5 . 0 8 5 ( 9 8 8 . 8 ) (56) Авторское свидетельство СССР № 1596016, к л . Е 02 D 3 M 6 , 1989. (5*0 УСТРОЙСТВО ДЛЯ ВЫТРАМБОВЫВАНИЯ КОТЛОВАНОВ ПОД ФУНДАМЕНТЫ (57) Изобретение относится к с т р о и тельству и может быть использовано. при устройстве фундаментов зданий и сооружений различных назначений оЦель изобретения - повышение производи1 тельности. Устройство содержит смонти рованную на базовой машине 1 направляющую 2 . В нижней части направляющей закреплены аутригеры 7 и обечайка 8 . Обечайка 8 по образующей с в я зана гибким фартуком 9 с противовыпорным кольцом 10. h ил. с о» СО 00 Фиг.! З 169*778 Изобретение относится к строительству. Цель изобретения - повышение производительности . На фиг. 1 изображено предлагаемое устройство, в рабочем положении, общий вид; на фиг. 2 - то же, в транспортном положении; на фиг. 3 - обечайка в рабочем положении, общий вил,' на фиг. k - то же, в транспортном положечии.
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for ramming foundation pits
Автори англійськоюOmelchenko Pavlo Mykolaiovych, Shakhov Oleksandr Mykolaiovych, Zotsenko Mykola Leonidovych, Vynnykov Yurii Leonidovych
Назва патенту російськоюУстройство для вытрамбовывания котлованов под фундаменты
Автори російськоюОмельченко Павел Николаевич, Шахов Александр Николаевич, Зоценко Николай Леонидович, Винников Юрий Леонидович
МПК / Мітки
МПК: E02D 3/046
Мітки: фундаменти, витрамбовування, пристрій, котлованів
