Пристрій для витрамбовування котлованів під фундаменти

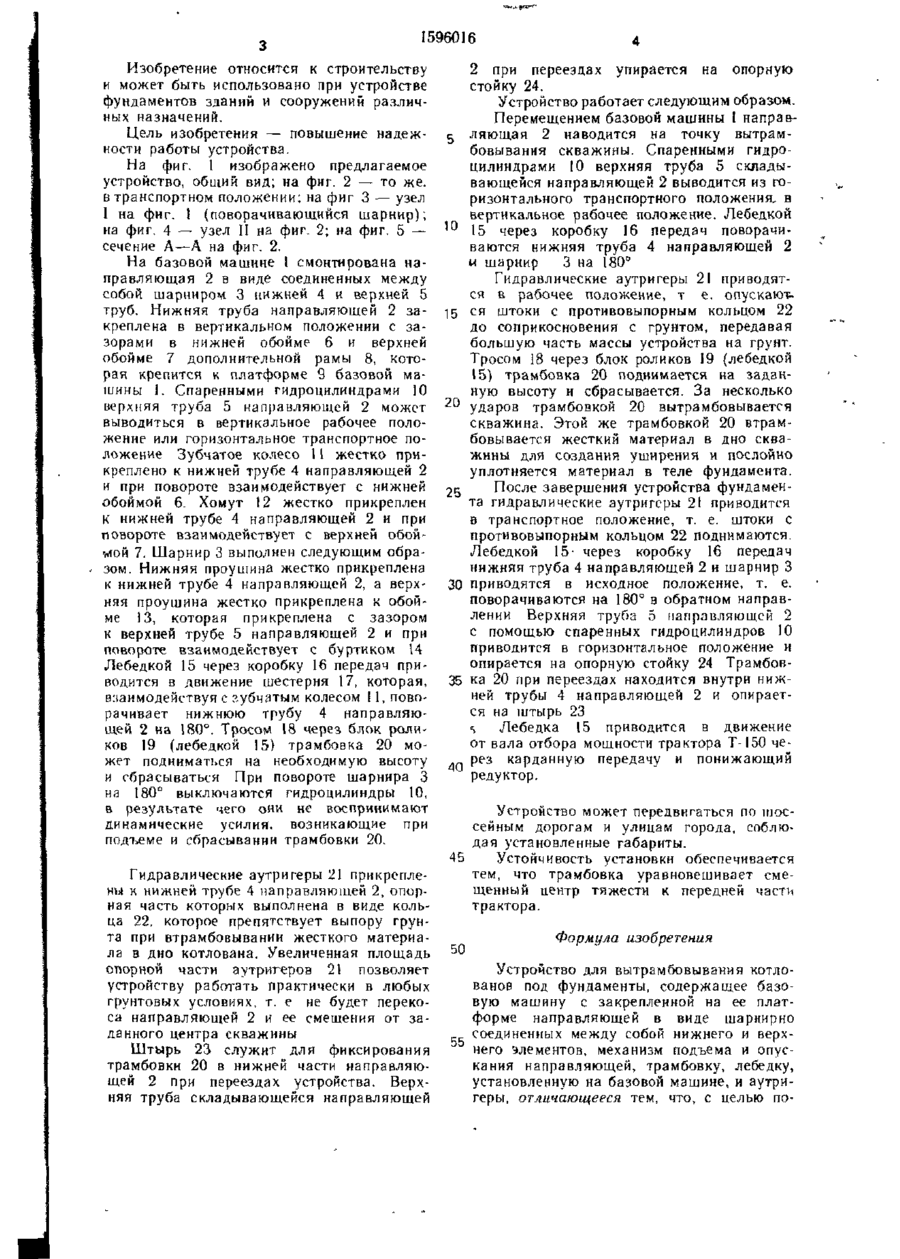

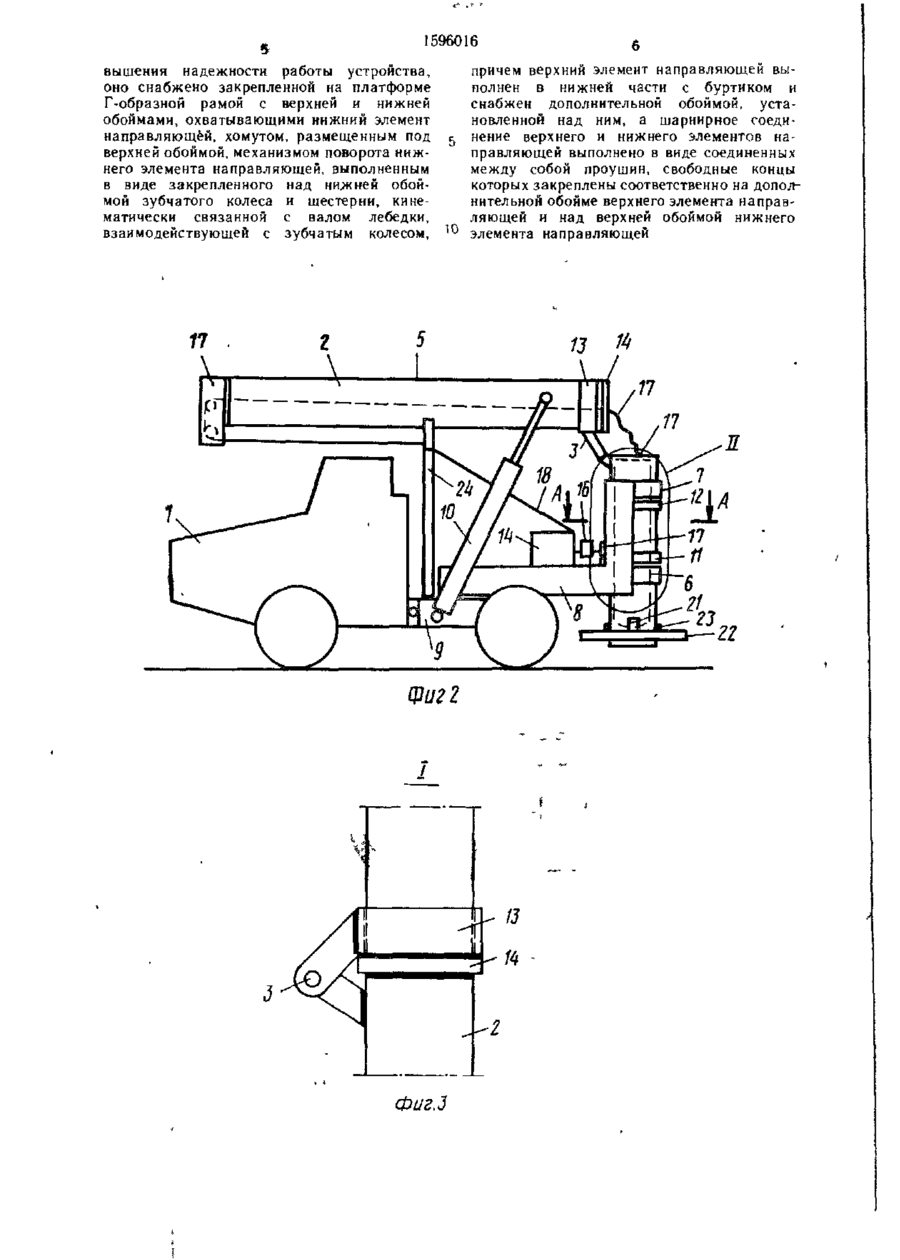

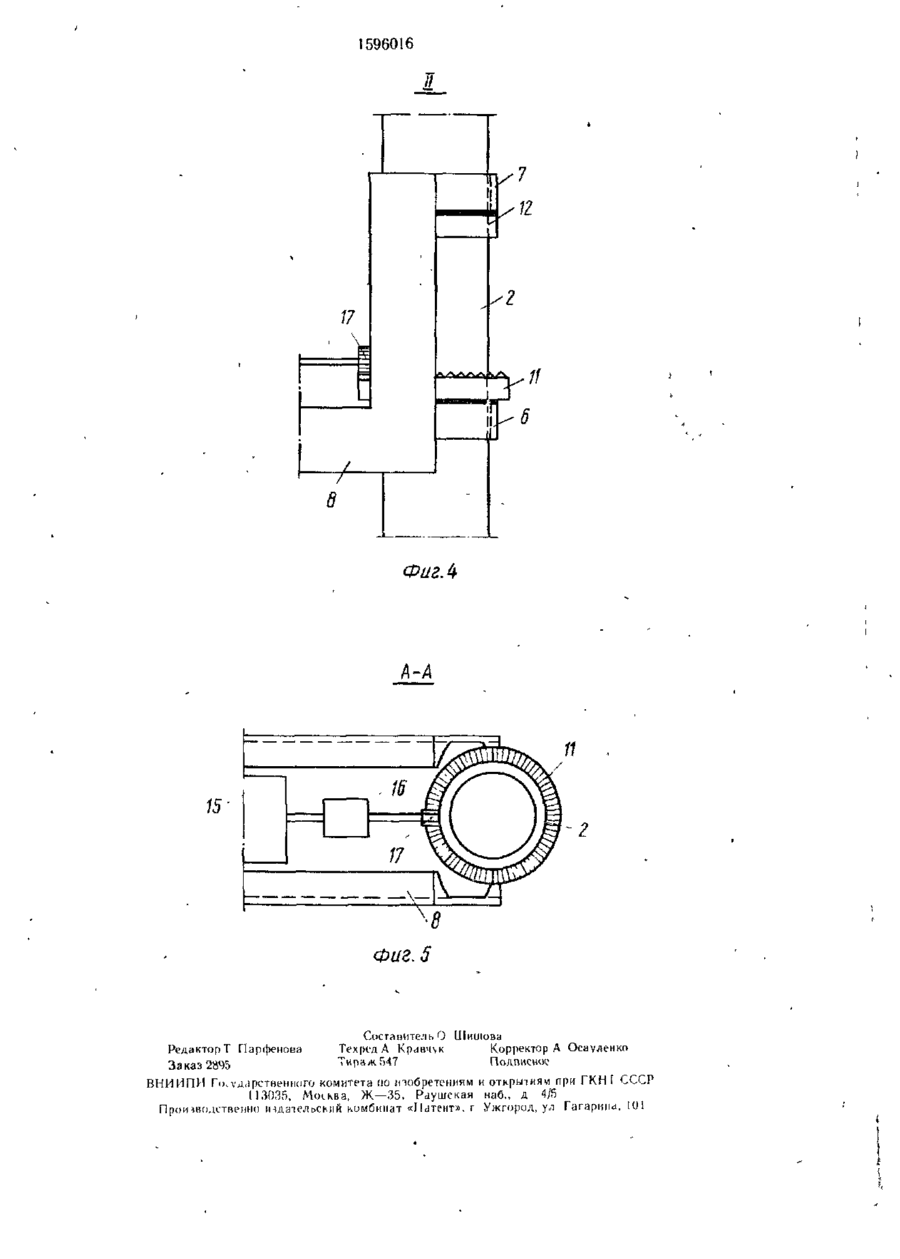

Изобретение относится к строительству и может быть использовано при устройстве фундаментов зданий и сооружений различных назначений Цель изобретения — повышение надежности работы уст ройства Устройство содержит базовую машину 1, на платформе 9 которой распо •19 I I 18, •W LJ CO OS О Сі Фиг1 1 I 1596016 Изобретение относится к строительству и может быть использовано при устройстве фундаментов зданий и сооружений различных назначений. Цель изобретения — повышение надежности работы устройства. На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — то же. в транспортном положении; на фиг 3 — узел I на фиг. 1 (поворачивающийся шарнир); на фиг. 4 — узел II на фиг. 2; на фиг. 5 — сечение А—А на фиг. 2. На базовой машине I смонтирована направляющая 2 в виде соединенных между собой шарниром 3 нижней 4 и верхней 5 труб. Нижняя труба направляющей 2 закреплена в вертикальном положении с зазорами в нижней обойме 6 и верхней обойме 7 дополнительной рамы 8, которая крепится к платформе 9 базовой машины I. Спаренными гидроцилиндрами 10 верхняя труба 5 направляющей 2 может выводиться в вертикальное рабочее положение или горизонтальное транспортное положение Зубчатое колесо 11 жестко прикреплено к нижней трубе 4 направляющей 2 и при повороте взаимодействует с нижней обоймой 6. Хомут 12 жестко прикреплен К нижней трубе 4 направляющей 2 и при повороте взаимодействует с верхней обойч-лон 7. Шарнир 3 выполнен следующим образом. Нижняя проушина жестко прикреплена к нижней трубе 4 направляющей 2, а верхняя проушина жестко прикреплена к обойме 13, которая прикреплена с зазором к верхней трубе 5 направляющей 2 и при повороте взаимодействует с буртиком 14 Лебедкой 15 через коробку 16 передач приводится в движение шестерня 17, которая, взаимодействуя с зубчатым колесом 1 1, поворачивает нижнюю трубу 4 направляющей 2 на 180°. Тросом 18 через блок роликов 19 (лебедкой 15) трамбовка 20 может подниматься на необходимую высоту и сбрасываться При повороте шарнира 3 на 180° выключаются гидроцилиндры 10, в результате чего они не воспринимают динамические усилия, возникающие при подъеме и сбрасывании трамбовки 20. Гидравлические аутригеры 21 прикреплены к нижней трубе 4 направляющей 2, опорная часть которых выполнена в виде кольца 22, которое препятствует выпору грунта при втрамбовывании жесткого материала в дно котлована. Увеличенная площадь опорной части аутригеров 21 позволяет устройству работать практически в любых грунтовых условиях, т. е не будет перекоса направляющей 2 и ее смещения от заданного центра скважины Штырь 23 служит для фиксирования трамбовки 20 в нижней части направляющей 2 при переездах устройства. Верхняя труба складывающейся направляющей с ь '0 15 2 0 2^ 30 35 2 при переездах упирается на опорную стойку 24. Устройство работает следующим образом. Перемещением базовой машины I направляющая 2 наводится на точку вытрамбовывания скважины. Спаренными гидроцилиндрами 10 верхняя труба 5 складывающейся направляющей 2 выводится из горизонтального транспортного положения, в вертикальное рабочее положение. Лебедкой 15 через коробку 16 передач поворачиваются нижняя труба 4 направляющей 2 н шарнир 3 на 180° Гидравлические аутригеры 21 приводятся в рабочее положение, т е. опускаются штоки с противовыпорным кольцом 22 до соприкосновения с грунтом, передавая большую часть массы устройства на грунт. Тросом 18 через блок роликов 19 (лебедкой 15) трамбовка 20 поднимается на заданную высоту и сбрасывается. За несколько ударов трамбовкой 20 вытрамбовывается скважина. Этой же трамбовкой 20 втрамбовывается жесткий материал в дно скважины для создания уширения и послойно уплотняется материал в теле фундамента. После завершения устройства фундамента гидравлические аутригеры 21 приводится в транспортное положение, т. е. штоки с противовыпорным кольцом 22 поднимаются. Лебедкой 15' через коробку 16 передач нижняя труба 4 направляющей 2 и шарнир 3 приводятся в исходное положение, т. е. поворачиваются на 180° в обратном направлении Верхняя труба 5 направляющей 2 с помощью спаренных гидроцилиндров 10 приводится в горизонтальное положение и опирается на опорную стойку 24 Трамбовка 20 при переездах находится внутри нижней трубьт 4 направляющей 2 и опирается на штырь 23 s Лебедка 15 приводится в движение от вала отбора мощности трактора Т-150 через карданную передачу и понижающий редуктор. Устройство может передвигаться по шоссейным дорогам и улицам города, соблюдая установленные габариты. 45 Устойчивость установки обеспечивается тем, что трамбовка уравновешивает смещенный центр тяжести к передней масти трактора. 50 Формула изобретения Устройство для вытрамбовывания котлованов под фундаменты, содержащее базовую машину с закрепленной на ее платформе направляющей в виде шарнирно соединенных между собой нижнего и верхнего элементов, механизм подъема и опускания направляющей, трамбовку, лебедку, установленную на базовой машине, и аутригеры, отличающееся тем, что, с целью по 1596016 вышения надежности работы устройства, оно снабжено закрепленной на платформе Г-образной рамой с верхней и нижней обоймами, охватывающими нижний элемент направляющей, хомутом, размещенным под верхней обоймой, механизмом поворота нижнего элемента направляющей, выполненным в виде закрепленного над нижней обоймой зубчатого колеса и шестерни, кинематически связанной с валом лебедки, взаимодействующей с зубчатым колесом. п Щи? 2 Фаг.З причем верхний элемент направляющей выполнен в нижней части с буртиком и снабжен дополнительной обоймой, установленной над ним, а шарнирное соединение верхнего и нижнего элементов направляющей выполнено в виде соединенных между собой проушин, свободные концы которых закреплены соответственно на дополнительной обойме верхнего элемента направляющей и над верхней обоймой нижнего элемента направляющей 1596016 11 17 ft в Фиг Л к-к 15 17 ^ _ \ \9 Фаг, 5 х 71 Составитель О Шииюва Техред А Кравч\к Корректор А Осауленко Редактор Т Парфенова Т и р а м 547 Подписное Заказ 2895 ВНИИПИ Государственного комитета по т о б р е т е н л я м и открытиям при ГКН I СССР 113035, Моеква, Ж — 3 5 . Раушская наб., Д 4/5 Производственно издаіельсмій комбинат «Патент», г Ужгород, ул Гагарина, 101
